Strongbox和Weaver

说在前面

       本篇文章主要是介绍Strongbox和Weaver的技术架构，其中包含的一些技术细节只是实现方式中的一种，对于不同的硬件环境或者技术策略，还需要OEM和SE发行商之间协定具体的技术流程。这篇文章的主要目的是帮助想要了解Strongbox和Weaver技术细节的开发人员（大多数情况是嵌入式开发人员），快速的了解整个体系框架。

关键词：Keystore, Keymint, Keymaster, TEE, Strongbox, RKP, ROT, Attestation key

一些必要的名词或者概念的解释：

OEM (Original Equipment Manufacturer)：这里指手机厂商

SE (Secure Element)：安全单元，手机中的安全硬件

REE (Rich Execution Environment): 手机中开发执行环境，无安全性

TEE (Trusted Execution Environment): 可信执行环境，同REE隔离开的安全执行环境

Keymint

        Keymint（前身是Keymaster）集成了密钥或者密码操作的各种接口（Java APIs）来支持Keystore应用。其中，Keystore是一个为用户提供密钥保护和保密操作的密钥存储库应用，用户在使用某种加密或者隐私保护功能相关的应用时都会涉及Keystore。Keymint的使用包含了两个关键流程：

** RKP (Remote Key Provisioning)流程：该流程主要用于生成Attestation key，该密钥用于为用户密钥颁发证书。

** ROT (Root of Trust)值 设置流程：ROT值是编译Android镜像时产生的附加信息，ROT值会被TEE通过Strongbox设置到SE中，之后SE在为用户生成密钥时会将ROT值与生成过程绑定，即生成的用户密钥都和ROT值相关。

        RKP流程和ROT设置流程的具体细节请查看之后的RKP和ROT章节。

Strongbox

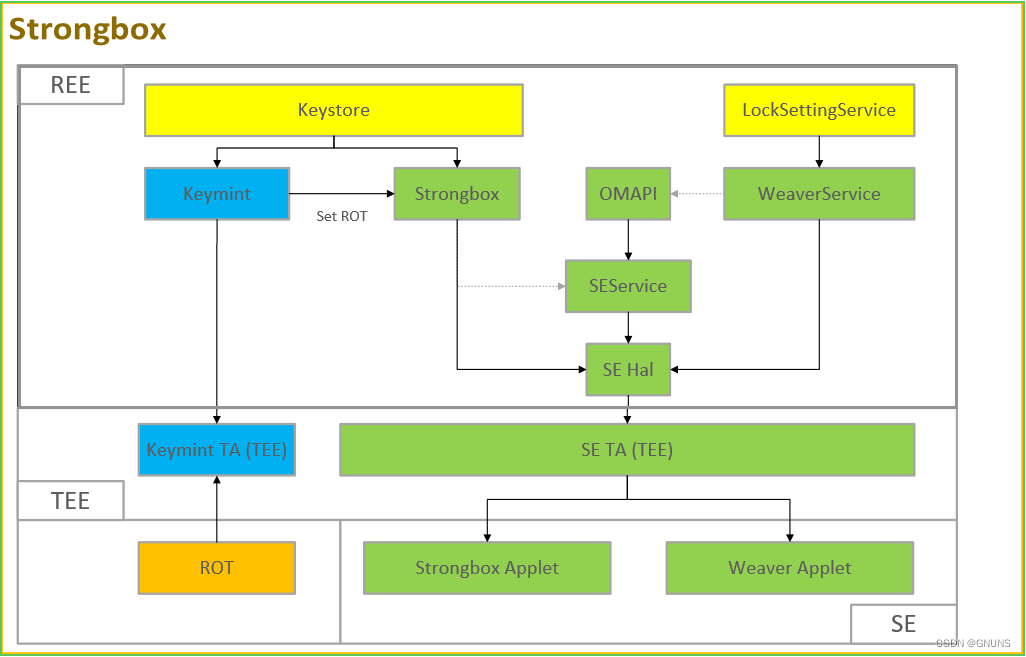

       Strongbox是Keymint（只定义接口）部分接口的具体实现（C++实现），提供了以下功能：（1）密码相关功能：加解密，签名验签，密钥生成，密钥协商等；（2）时间戳：基于SE的安全时间戳。下面是Strongbox的架构图。

Weaver

       Weaver作为Strongbox的功能之一，用于为LockSettingService和Gatekeeper提供持支持，LockSettingService是一个用户锁屏应用，Andorid通过这种锁定保护来帮助用户保护敏感数据，这种敏感数据尤其指磁盘加密密钥。只有当用户输入Slot对应正确的PIN/Pattern/Password时，用户才能得到该Slot中保存数据的访问权限。如果敌手通过更新Weaver代码来获取敏感数据，敏感数据会被立即擦除。

        Weaver底层实现了和增强了Gatekeeper的部分功能，需要注意的是Weaver与Strongbox或SE HAL交互，Gatekeeper和TEE交互，且Weaver主要是对GateKeeper生成的handle做加强保护。具体的认证流程如下：

** 凭证录入（用户设置锁屏密码）：

        1. 用户输入凭证。

        2. LockSettingService从GateKeeper申请一个handle（handle中包含了输入凭证的mac值和其他信息）。

        3. LockSettingService使用scrypt算法（一个密钥派生算法）对输入凭证进行计算，生成PWkey，并截取一部分作为Weaver Key。

        4. LockSettingService生成一个随机数SR。

        5. LockSettingService将Weaver Key和SR和Slot id发送给Weaver Applet进行存储。

        6. LockSettingService计算AID = PWkey+SR，并使用Hash(AID)对handle进行加密得到IM。

        7. LockSettingService使用system_key对IM加密生成PWblob，并将PWblob存储到REE。

** 用户认证：

        1. 用户输入凭证。

        2. LockSettingService使用scrypt算法（一个密钥派生算法）对输入凭证进行计算，生成PWkey，并截取一部分作为Weaver Key。

        3. LockSettingService 发送Solt id和Weaver Key到Weaver Applet获取SR：（1）如果Weaver Key正确，用户将得到一个秘密值；（2）如果Weaver Key不匹配，则开启允许指数递增时间的解锁尝试流程。

        4. LockSettingService使用system_key对PWblob解密得到IM。

        5. LockSettingService计算AID = PWkey+SR，并使用Hash(AID)对IMI进行解密得到handle。

        6. LockSettingService将handle和PWkey发送到Gatekeeper，Gatekeeper使用PWkey和handle对用户输入的凭证进行验证，如果验证通过，则返回一个AuthToken给用户。

        7. 用户通过AuthToken可以派生磁盘加密密钥。

RKP

        RKP (Remote Key Provisioning)主要用于生成一组Attestation key（一组公私钥对），用于为用户密钥对签发证书，在使用用户密钥相关功能时，可以通过Attestation key的公钥对用户密钥证书进行验证，确保用户密钥的有效性。具体流程查看RKP流程小节。

       RKP于Keymint2.0版本发布时添加，早期的Android设计，OEM需要向Google服务器申请以获取Attestation Key。

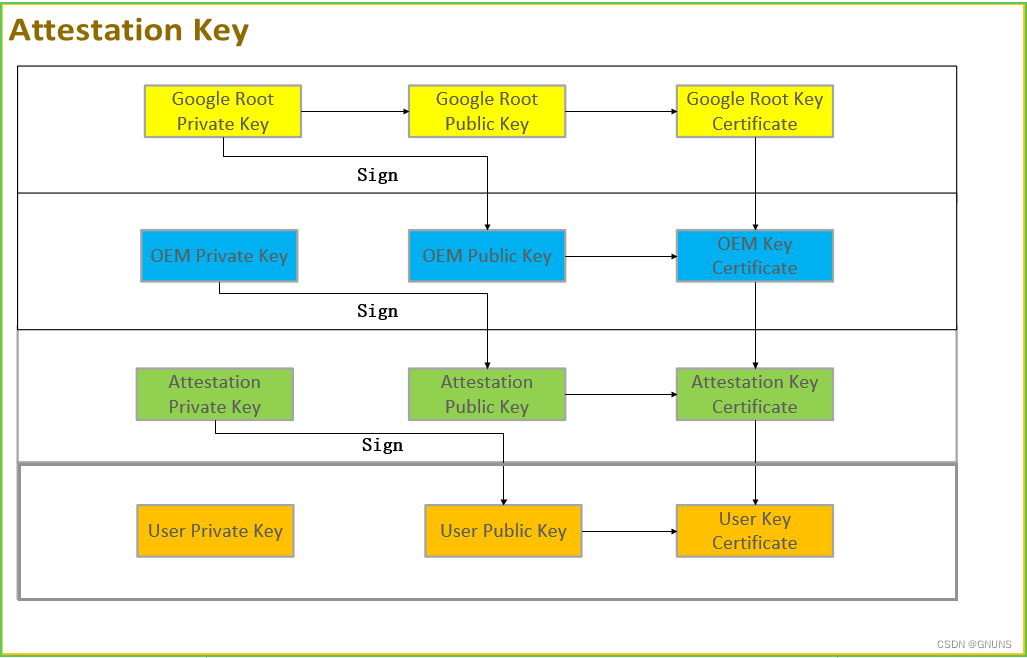

Attestation Key

        Attestation Key专门用于为Android用户导入的或者用户使用Keymint生成的公钥生成证书。Google规定，Keymint只有在导入Attestation Key后才可以被正常使用。

RKP流程

        RKP流程专门用于生成Attestation Key和为Attestation Key申请证书。生成Attestation Key具体的生成流程如下，只有其中的第5步到第11步属于RKP流程，其他属于SE在生产时或者OEM在拿到SE芯片时的预制流程：

1. SE生成自己的HSM Root Key，并从Google服务器为HSM root Key申请证书。HSM Root Key是SE中一组面向Android和Google生成的根密钥，同一批次SE芯片，拥有相同的HSM Root Key。

2. SE生成一组DK Key，并使用HSM Root Pri Key为DK Key进行签名，生成ACC证书链，ACC证书链包含了三级证书，第一级为Google 的根密钥（RSA公钥对）自签名证书，第二级为由Google私钥签名的HSM Root Key证书，第三级为HSM Root Key（P384公钥对）为DK Key（P256公钥对）签名的证书。ACC证书链会在OEM预制过程中和RKP流程中使用。

3. SE厂商将DK Key公私钥对和ACC证书链上传到Google服务器，Google之后会根据该信息判断收到的Attestation Key证书请求来自一家合法厂商。

4. SE 厂商在拿到SE后，先导入DK Key和ACC证书链到SE，ACC证书链用于验证DK Key的合法性。ACC证书链验证通过后，SE内部会使用DK Key的私钥对DK Key进行签名（即自签名）生成BCC证书链。

5. OEM使用SE生成一组Attestation Key（公私钥对），SE返回Maced Attestation Public Key，即Attestation Key的公钥部分以及其mac值，mac值用于验证该公钥确实是由SE生成。

6. OEM输入获取的Maced Attestation Public Key，如果mac值验证通过，SE会生一个临时用于计算hmac值得密钥e_hmac_key。

7. OEM将设备信息DeviceInfo信息导入SE，用于在之后生成CSR（Certificate Signing Request），CSR用于为Attestation Key申请证书。

8. OEM从Google服务器生成挑战值Challenge，用于之后生成CSR。

9. OEM导入EEK证书链到SE，用于之后生成CSR。EEK证书链是谷歌发布，提供给OEM用于申请Attestation Key证书，EEK证书可以Hard Code到TEE或者SE Applet。EEK证书链可能包含了多级证书，但总体包含三级，一级是Google 的EEK根自签名证书，中间的多级证书是使用Google EEK根私钥签名的中间级证书，最后是中间级证书对应的私钥对EEK Key签名生成的证书。

10. 生成CSR：

        （1）计算PubKeyToSignMac = HMAC(e_hmac_key, Maced Attestation Public Key)。

        （2）使用DK Key对e_hmac_key 进行签名，签名时将（Challenge || PubKeyToSignMac || DeviceInfo）作为附加消息一起进行签名，签名生成SignedMac。

        （3）生成临时ECC公私钥对e_ecc_pub和e_ecc_pri，使用该公私钥对和EKK Key进行ECDH密钥协商生成对称密钥session key。

         （4）使用session key对ProtectedData=(SignedMac || BCC || ACC)进行加密，加密使用AES-GCM算法，IV内部随机生成，AAD数据为Google官方指定的一组用于指示加密算法的常数值（IV和AAD数据是AES-GCM算法计算的必要数据），即计算Cipher = AES_GCM(session key, IV, ADD, ProtectData)。

         （5）将加密生成的数据Cipher ，PubKeyToSignMac，e_ecc_pub，IV等数据一起上传到Google服务器。

11. Google服务器收到Cipher，PubKeyToSignMac，e_ecc_pub和IV等数据后，执行以下流程：（1）首先根据e_ecc_pub和EEK Key进行ECDH密钥协商生成session key；（2）使用session key， IV对Cipher进行解密，同样使用AES-GCM算法，得到ProtectedData；（3）使用之前SE厂商上传到Google服务器的DK key对ProtectedData中的SignedMac进行验签，如果验签成功，则此时Google服务器已经获取了e_hmac_key（计算PubKeyToSignMac 使用的e_hmac_key）。

        至此，Google服务器在之后收到OEM发出的CSR时，Google服务器已经能够验证CSR的合法性并为Attestation Key颁发证书（CSR中包含了Attestation Key的公钥和PubKeyToSignMac ，Google服务器可以通过使用e_hmac_key对Attestation Key的公钥计算mac值与PubKeyToSignMac 比较来判断是否要颁发证书）。

ROT

ROT值

        ROT值是Android源码编译时生成的一组值，即该值和ROM代码直接相关，每当Android镜像发生更新时，ROT值都会发生变化。ROT值会在每次手机Boot时被设置到SE中，被绑定到用户导入的密钥和申请生成密钥中。每当ROT值发生变化时，之前的密钥都会失效（此时认为已经被攻击）。

       ROT值的设置涉及到另一个关键流程，SharedSecret流程。SharedSecret流程用于在TEE和Strongbox之间协商一个对称密钥Hmac key，该密钥会在设置ROT值时使用，TEE在拿到ROT值后，会使用HMAC算法（NIST SP800-108）对ROT值计算mac，然后将ROT值和mac一起传递给Strongbox。之后Strongbox通过mac值和自己持有的Hmac key对ROT值进行验证，只有当验证成功时，才会将ROT值写入SE。

        SharedSecret流程和ROT值设置流程参见之后的SharedSecret小节和ROT值设置流程小节。

SharedSecret

        SharedSecret是指Andorid会在Boot时，在多个安全应用之间协商一个共有的对称私钥，以此达到之后在对各安全应用之间安全传递数据的目的。本章节主要描述TEE和Strongbox之间进行share secret的过程，需要注意的是，本小节给出的技术细节，会根据硬件条件和其他条件的不同发生变化，例如K值是通过预先协商获得还是预制，如果需要协商K，是否需要预制协商K值使用的私钥Q值等问题（Q值和K值参见下方具体流程中描述）。

       本章节以预制Q值，协商K值为例，描述SharedSecret流程，具体如下：

** 协商K：

1. OEM预制Q值到TEE和SE，Q值为AES-GCM加解密计算过程中使用的对称密钥。

2. TEE端生成一个种子S，计算K=KDF(HBK，S)生成K值，KDF为密钥派生算法。

3. 使用对称密钥Q加密K，M=AES-GCM-EN(Q, S||K)。

4. 将M传递给Strongbox，Strongbox使用Q解密M得到S||K，并将S和K存储到flash。

** Share Secret：

1. Android每次启动时，都会调用getSecretParams方法分别从Strongbox和TEE获取Seed||Nonce。

2. Keymint将收到的所有收到的Seed||Nonce进行排列和组合，得到一组参数，将该参数分别发送到TEE和Strongbox。

3. TEE和Strongbox分别计算 Hmac key = HMAC (K, Seed||Nonce...Seed||Nonce，Lable)，其中Lable是Google定义的一组常数值。

4. TEE和Strongbox分别使用自己获得的Hmac key对一组常数值计算mac，并分别将mac返回给Keymint。

5. Keymint比较自己收到的多个mac值，如果相同，代表此时Strongbox和TEE已协商和拥有了同一个对称私钥Hmac key。

ROT值设置流程

1. Andorid boot，唤醒TEE和SE。

2. TEE和Strongbox执行SharedSecret流程，如果K值已经生成且存储，则只执行SharedSecret流程中的Share Secret步骤，双方获得Hmac key。

3. TEE从Strongbox申请挑战值challenge，challenge在设置ROT值时使用。

4. TEE从安卓端获取macedROT值，计算mac时，会将challenge作为附加数据一同计算。

5. TEE将macedROT值传递给Strongbox，Stronbox验证mac，如果验证通过，则存储ROT值。

引用

下面的链接中包含了一些具有参考意义的流程图，对理解ROT值的设置流程有很大帮助。

https://blog.youkuaiyun.com/weixin_47139576/article/details/128800543
