CC2541点灯

哈哈哈，最近入手了CC2541这块板子，废话不多说了，今天点灯，什么都不会我只会点灯

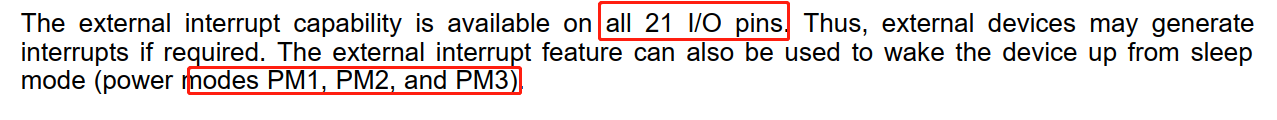

CC2540共有21个IO口。不使用的IO可配置为上拉电阻的IO输入。引脚可悬空。如果设置输出的话可根据实际情况进行接地或接VCC。

芯片内部与IO口相关的寄存器如下：

P0, P1, P2:Px端口

PERCFG：外设控制寄存器

6：T1CFG定时器1的IO位置（0：备用位置1；1：备用位置2）

5：T3CFG

4：T4CFG

1：U1CFG

0：U0CFG

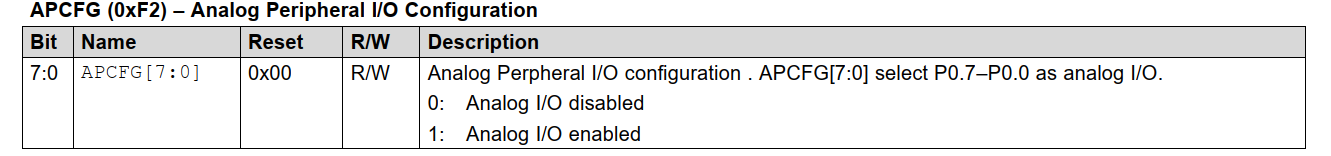

APCFG：模拟外设IO配置

模拟外设I/O配置。APCFG[7:0]选择P0.7 - P0.0作为模拟I/O

0：禁用；1：使能

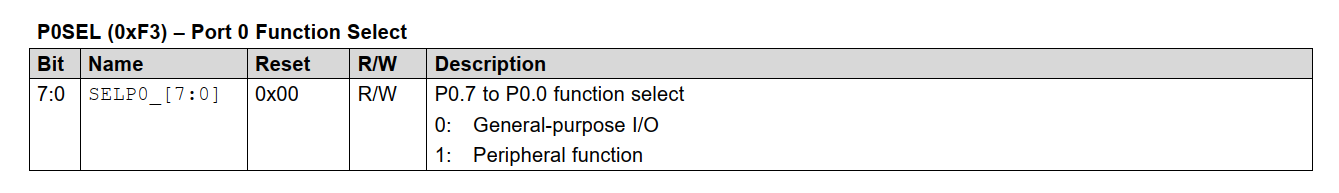

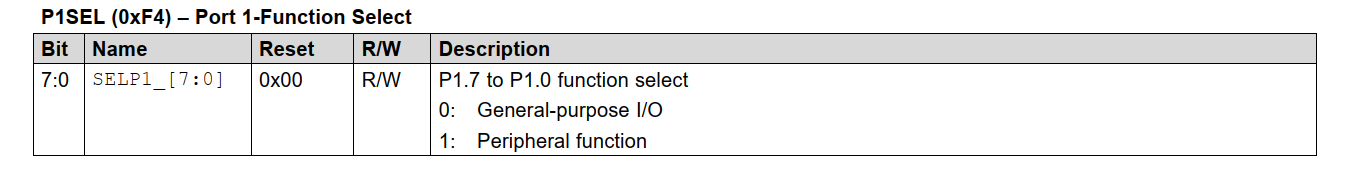

P0SEL 、P1SEL、P2SEL ：端口0、1、2功能选择寄存器

P0.7到 P0.0功能选择

0：通用IO；  1：外设功能

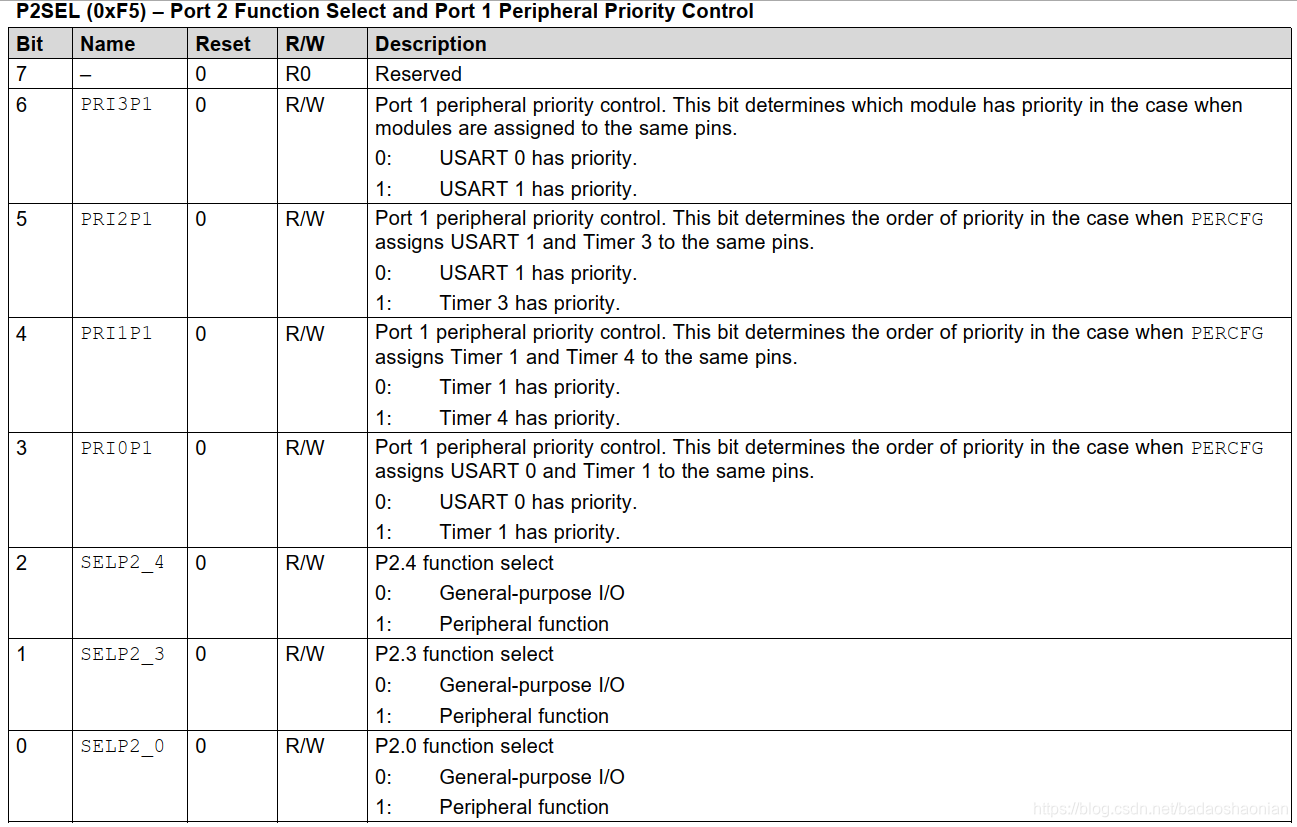

P2SEL (0xF5)–端口 2 功能选择和端口 1 外设优先级控制

[2:0]：与前面相同，为P2.4、P2.3、P2.0的外设功能

[6:3]: 端口1外设优先级控制

PRI0P3、PRI0P2、PRI0P1、PRI0P0

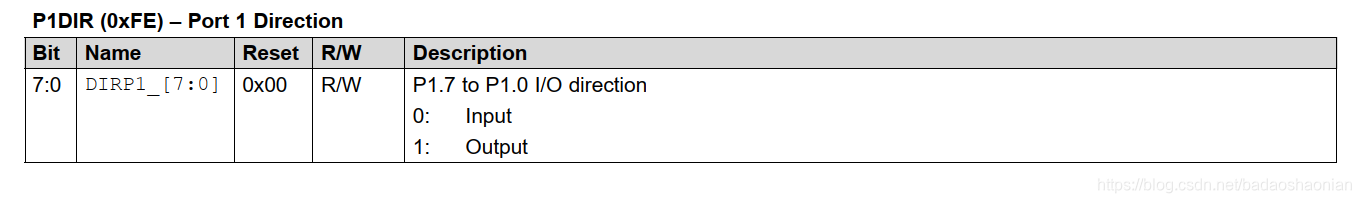

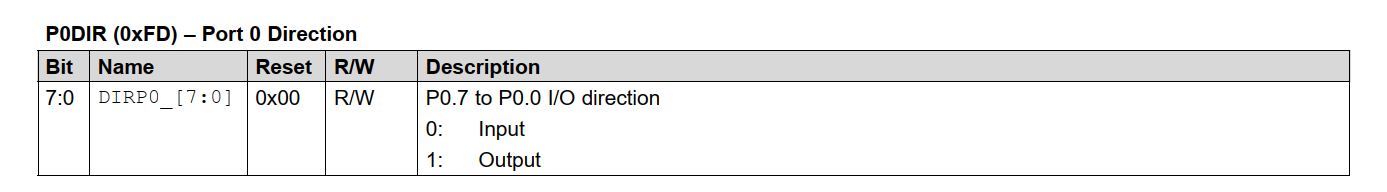

P0DIR、P1DIR、P2DIR ：端口 0、1、2 方向寄存器

0：输入；      1：输出

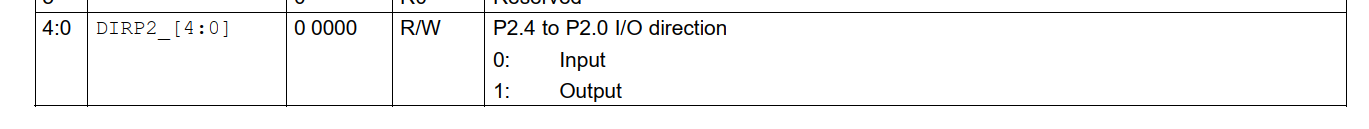

P2DIR ：端口2方向和端口0外设优先级控制

[7:6]: 端口0外设优先级控制。当PERCFG分配给一些外设到相同

引脚的时候，这些位将确定优先级。

[4:0]:0:输入，   1：输出

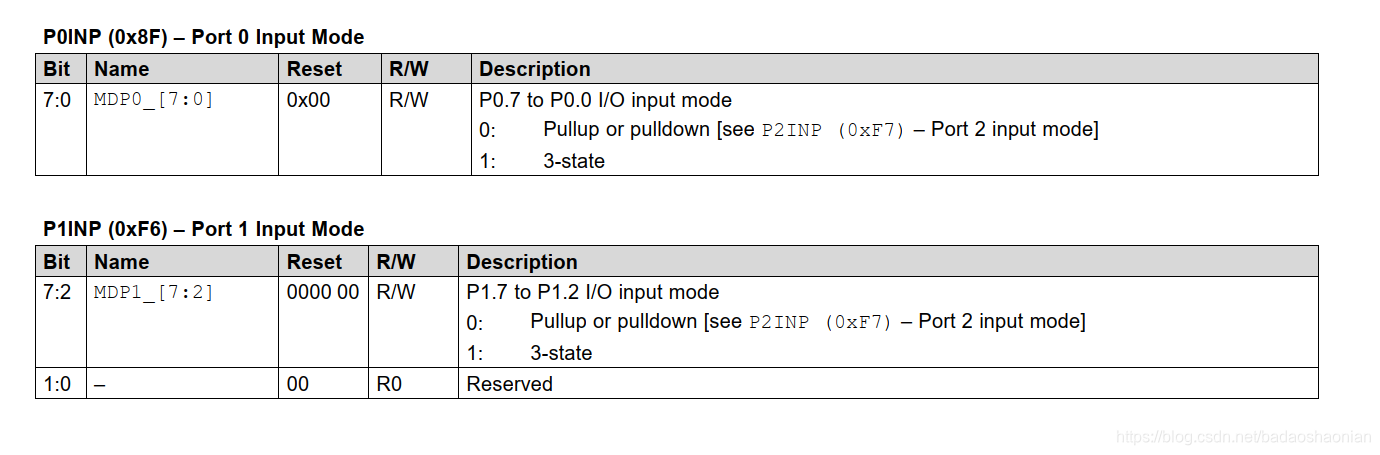

P0INP、P1INP、P2INP ：端口0、1、2 输入模式寄存器

0：上拉/下拉(见P2INP (0xF7)–端口2输入模式)

1：三态

P1.1、P1.0没有上下拉模式

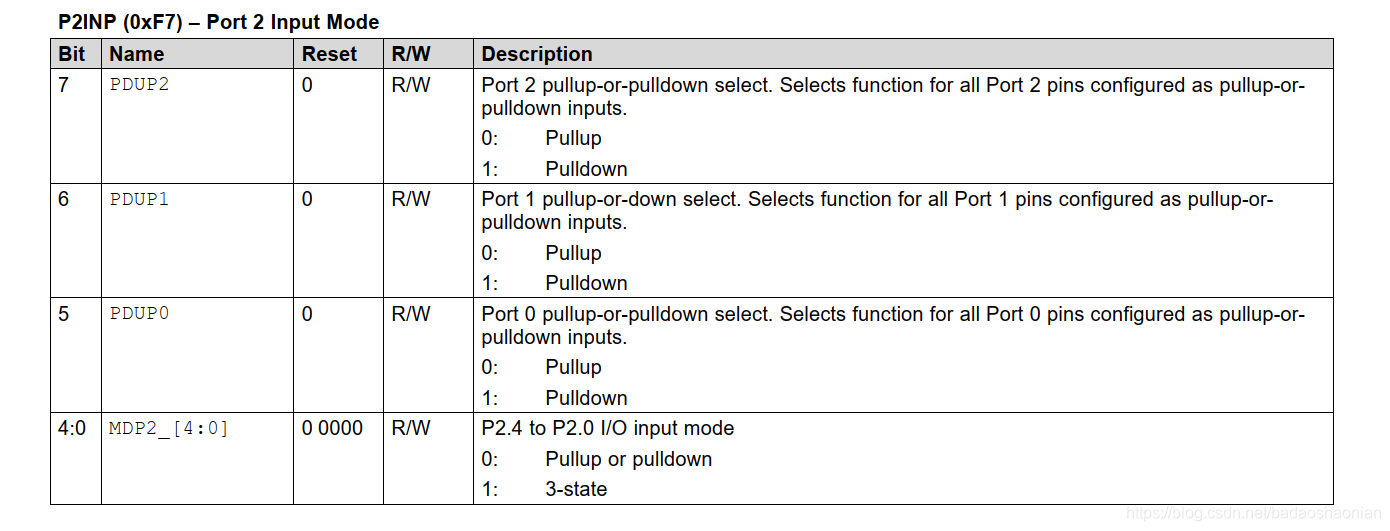

P2INP ：端口2 输入模式寄存器

[7:5]: PDUP2（0上拉，1下拉）；PDUP1，PDUP0

[4:0]：P2.0-P2.4的输入模式（同P0、P1）

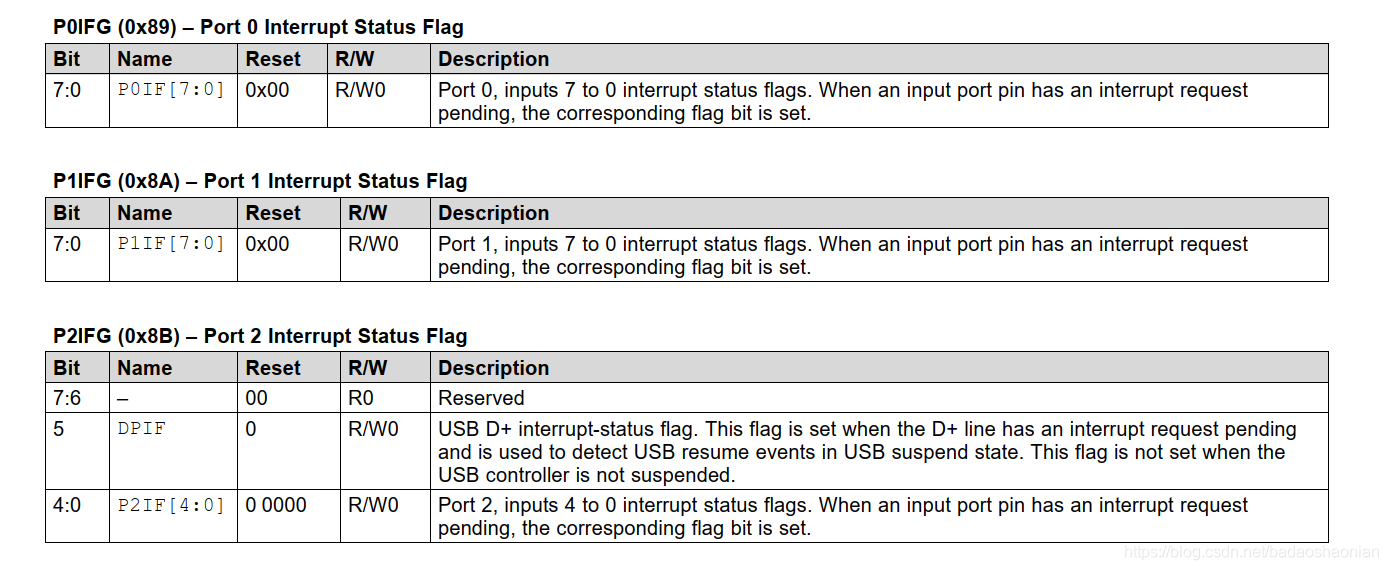

P0IFG、P1IFG、P2IFG ：端口 0、1、2中断状态标志寄存器

位7到位0输入中断状态标志。当输入端口中断请求未决信号时，其相应的标志位将置1。

Note：P2IFG[5]:DPIF USB D+中断状态标志。当D+线有一个中断请求未决时设置该标志，用于检测USB挂起状态下的USB恢复事件。当USB控制器没有挂起时不设置该标志。

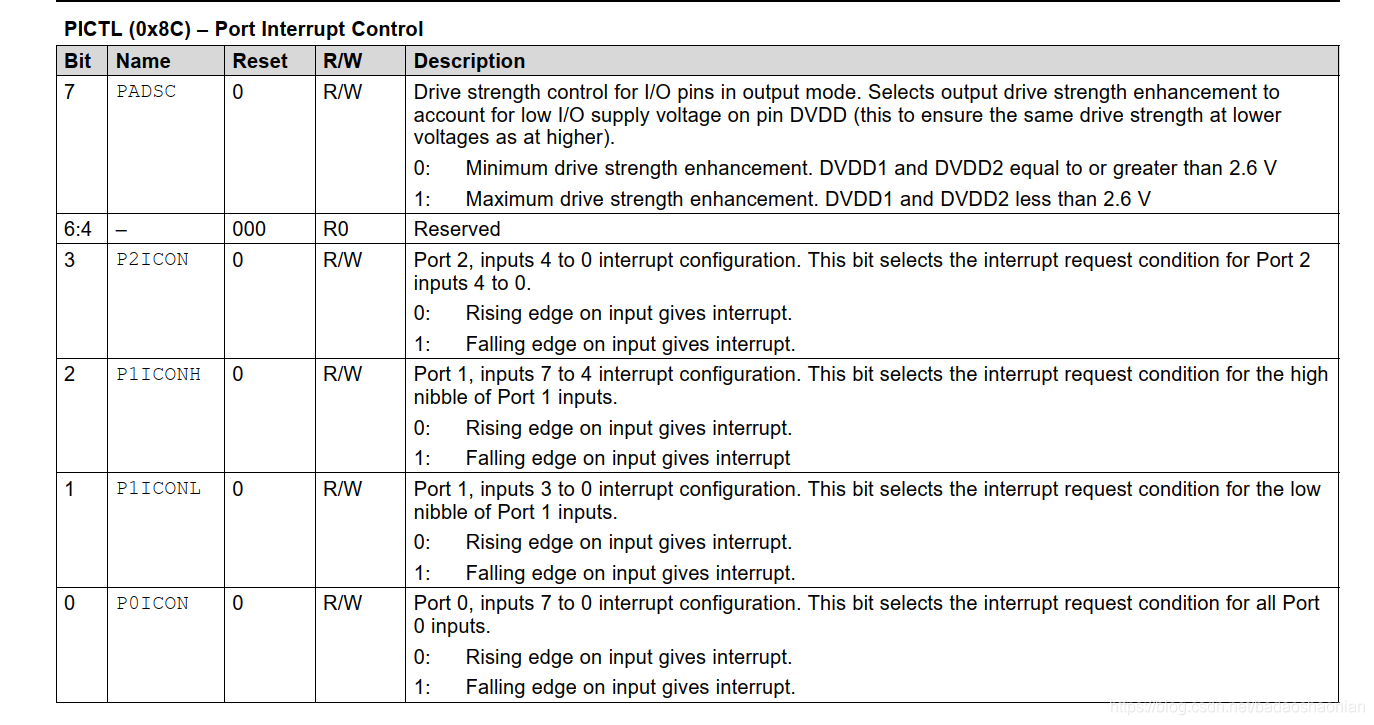

PICTL ：中断边缘寄存器，设置上升沿或下降沿的中断触发。

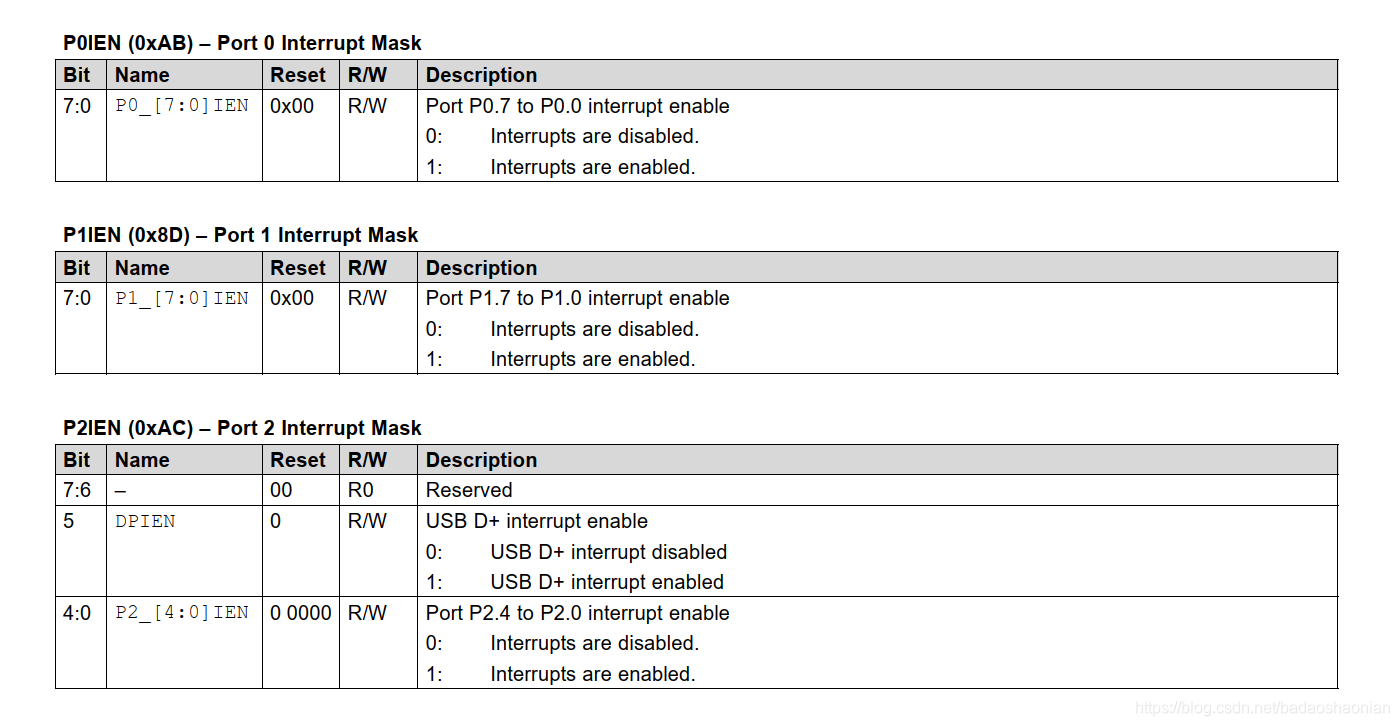

P0IEN、P1IEN、P2IEN ：端口0、1、2 中断掩码寄存器

0：禁止； 1：使能

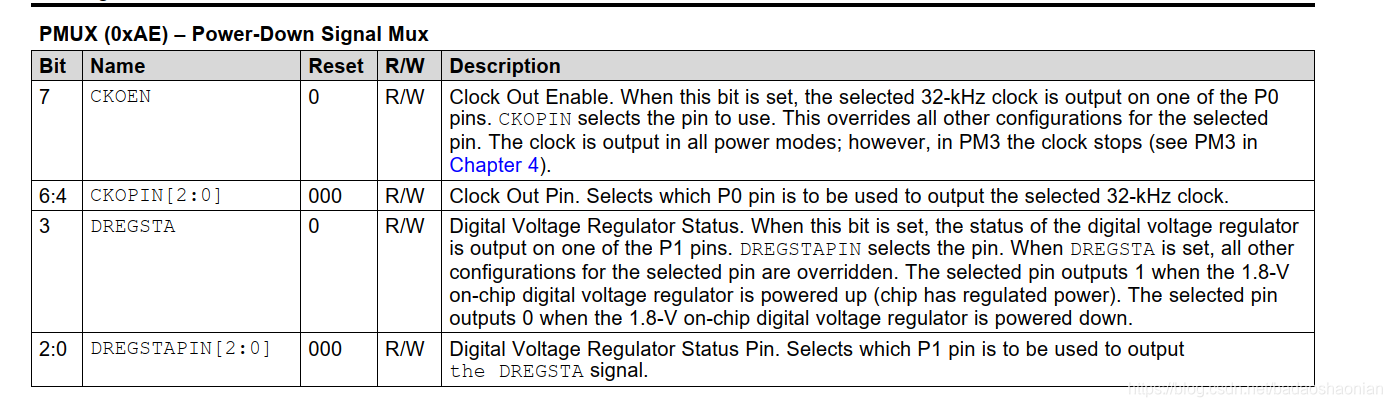

PMUX ：掉电信号 Mux 寄存器

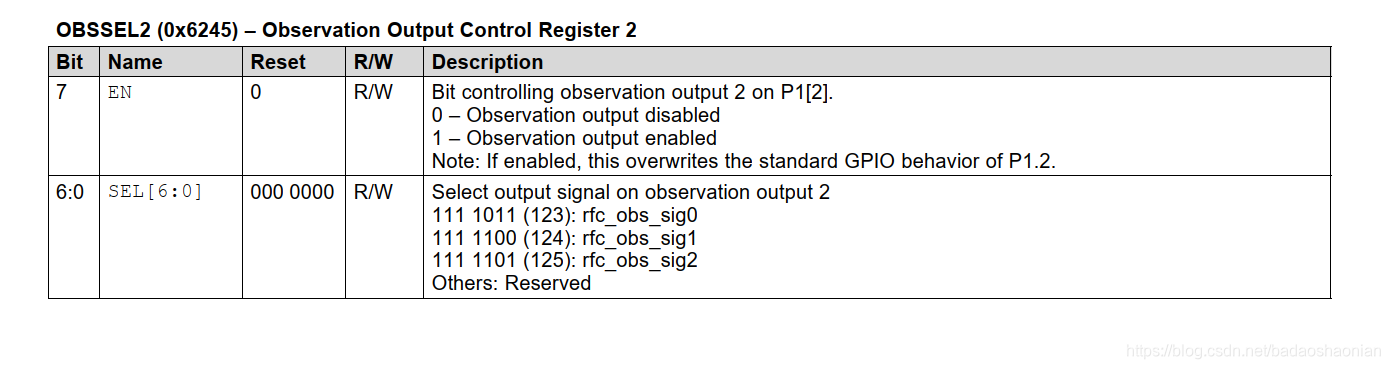

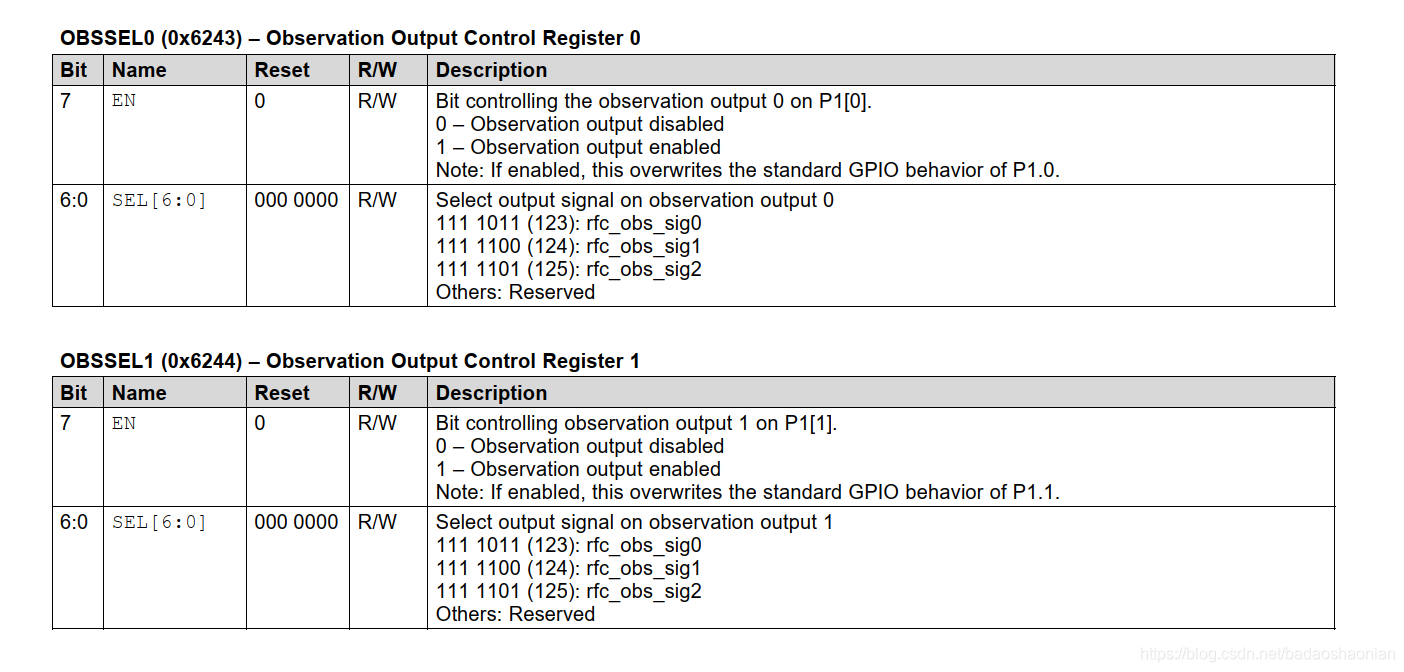

OBSSEL0、OBSSEL1、OBSSEL2、OBSSEL3、OBSSEL4、OBSSEL5 ：观察输出控制寄存器 0、1、2、3、4、5

操作普通IO口时，需要注意如下：

在复位时，Px = 0xFF;方向PxDIR  = 0x00;所以为普通功能上拉输入。

例如：操作P0

P0 = 0x0f;             // 先写P0端口值

APCFG = 0x00;           // 模拟外设配置，禁止模拟，只有P0才有模拟外设

P0SE  = 0x00;           // 选择通用IO口功能，为1表示外设功能(second)

P0DIR  = 0xff;          // 选择输出，为0表示输入

//如果选择了IO口的外设，还需要配置P2DIR，外设优先级

P0INP = 0x00;           // P0的输入模式，0表示有上下拉，1表示3态

P2INP = P2INP & 0xEF;    // 清除第5位，0：上拉，1：下拉

剩下点灯代码：

void main(void)
{

    P0DIR |= 0x02; //设置LED灯相关IO口

    while(1)                 //死循环
    {
      P0_1=1;
      DelayMs(1000);
      P0_1=0;
      DelayMs(1000);

    }
}
