DELMIA学习笔记（五）人体仿真

基本工作环境

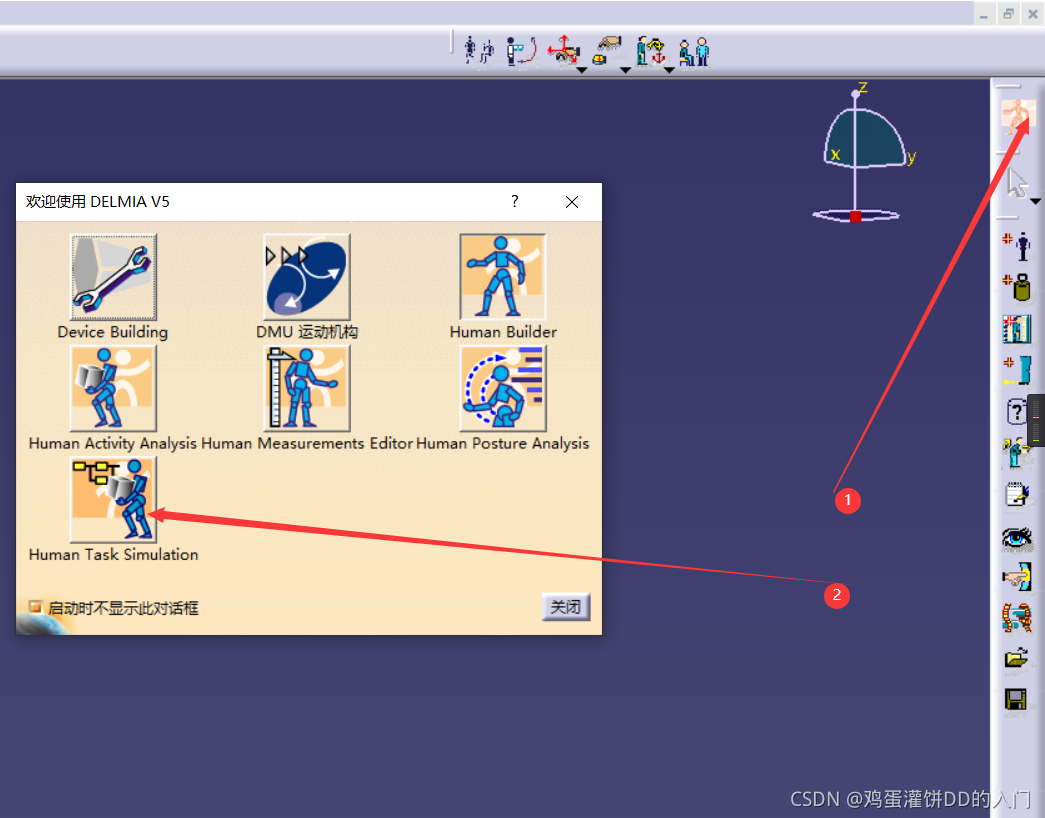

进入任务仿真界面

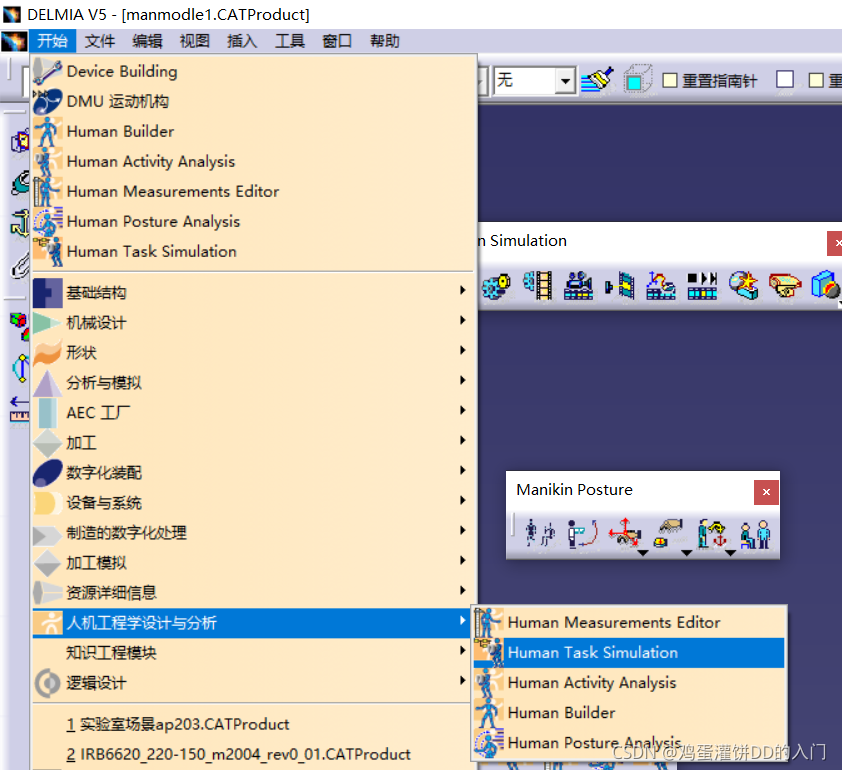

或者在这里切换

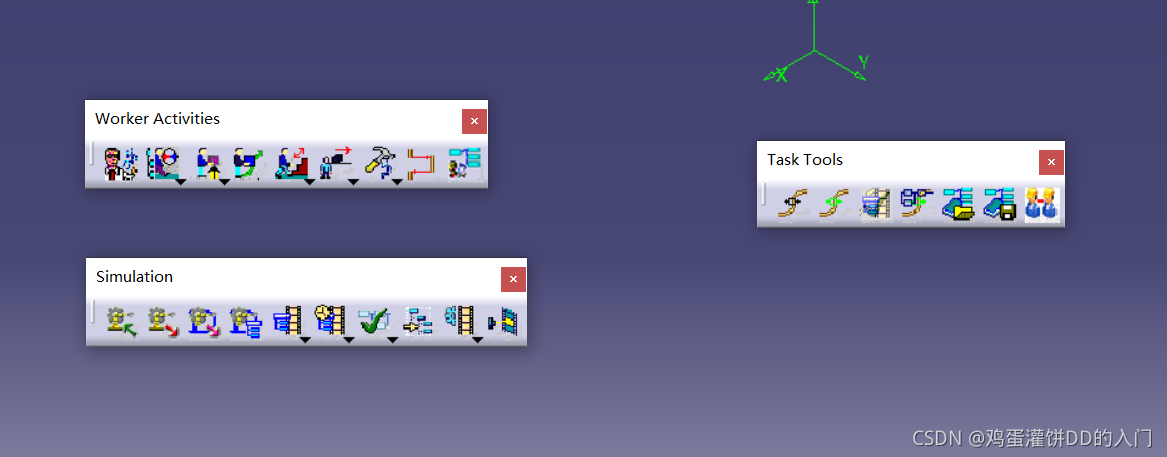

 任务栏简介：worker activates——对工人添加任务；simulation——对工人活动进行仿真；task tools——对仿真任务进行操作

仿真具体功能

行走仿真

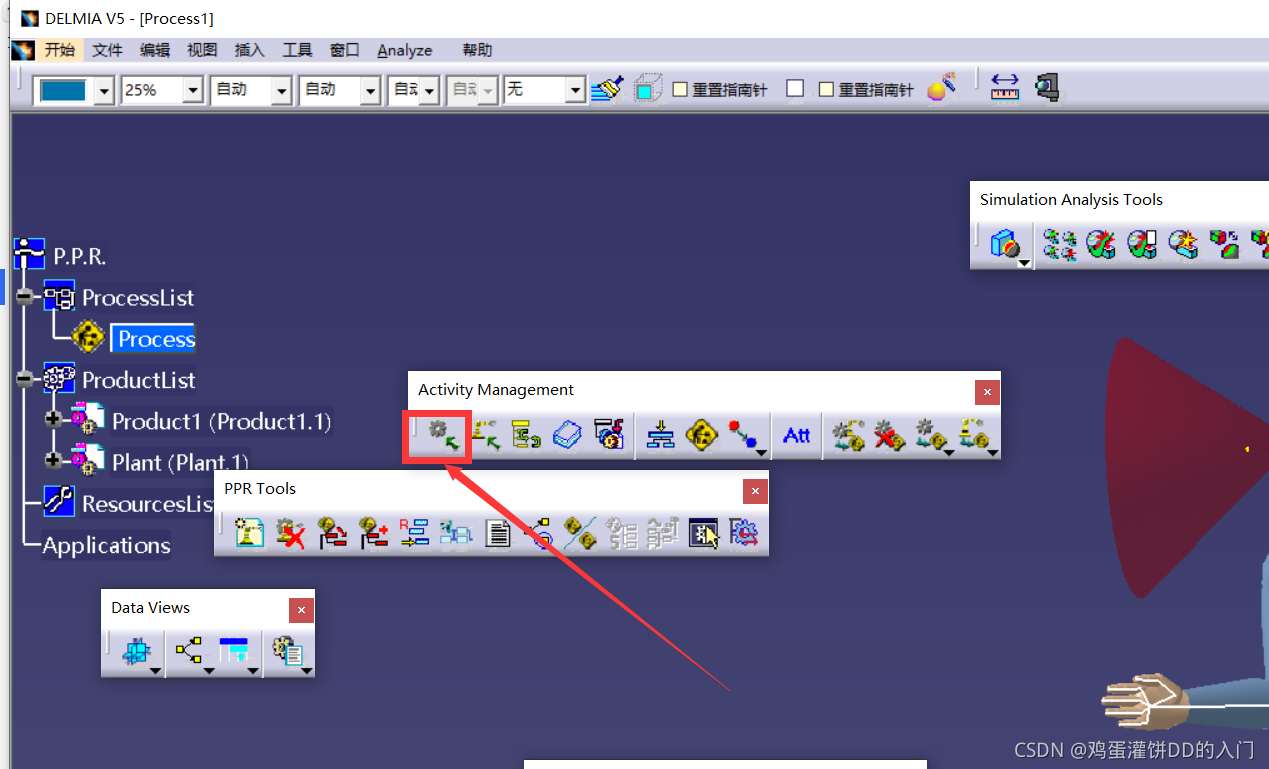

1.插入资源到PPR结构树中---activate management---insert product

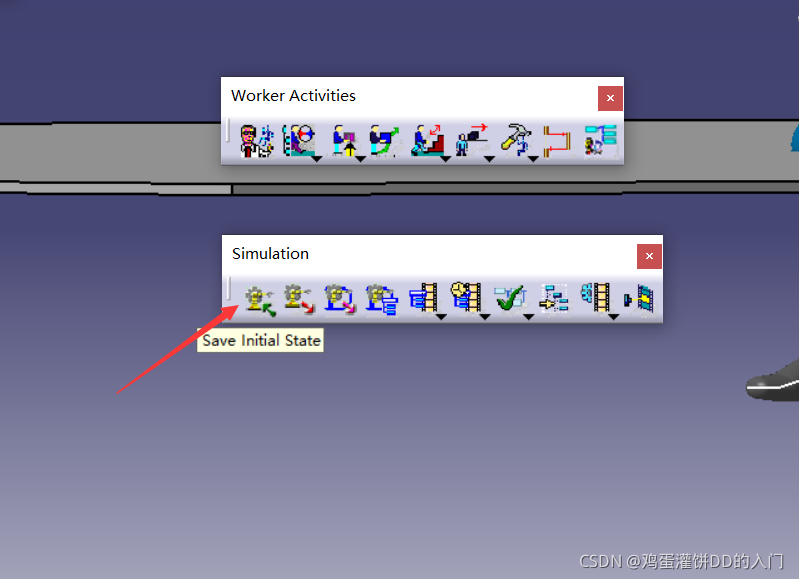

2. 先保存初始状态

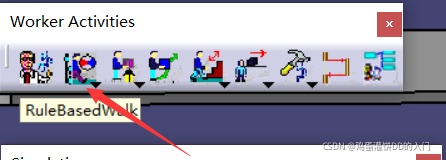

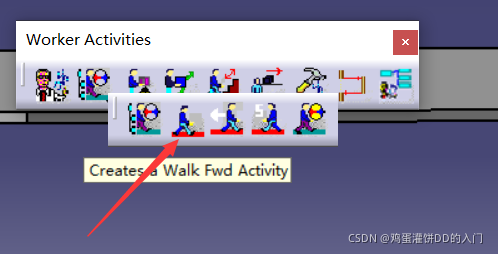

3.单击worker activaties 中 rulebased walk 中的 creates a walk fwd activity（创建行走动作）

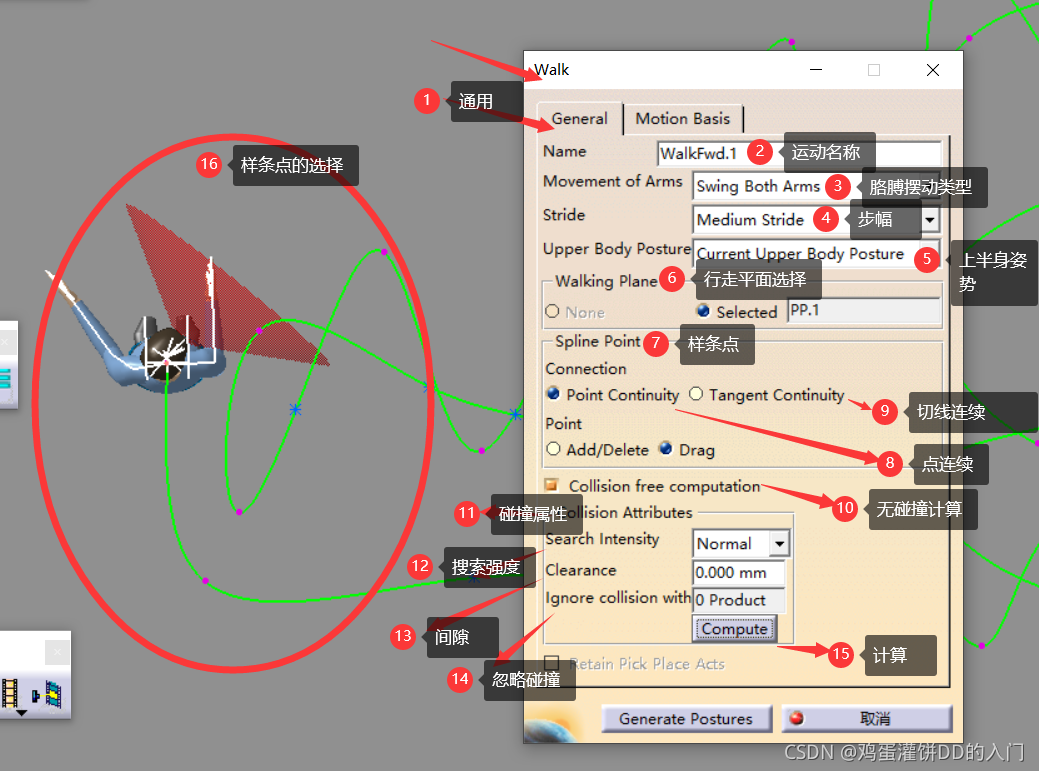

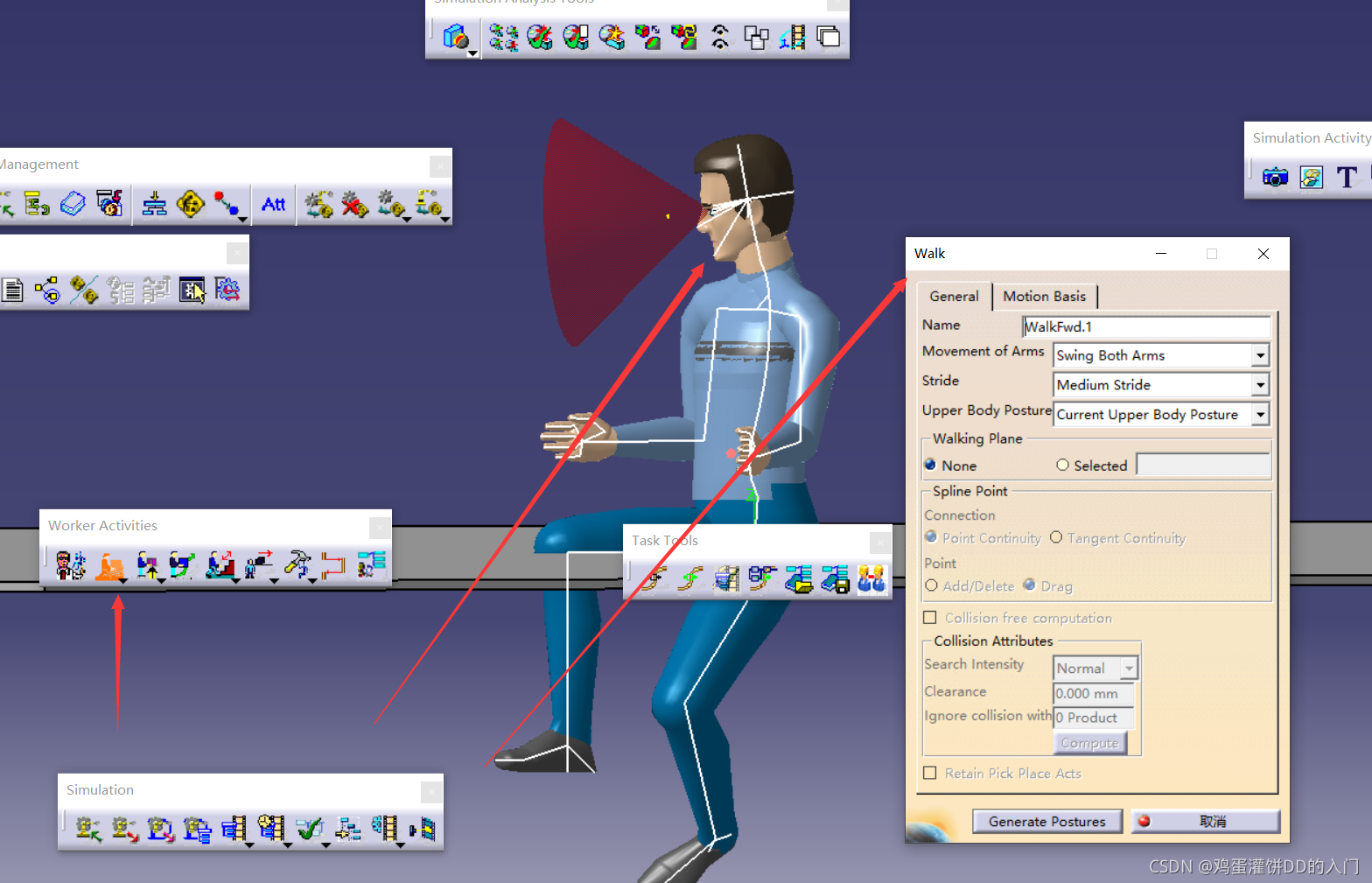

4.点击命令后，选择人体模型，弹出如下的walk对话框：

5.设置相应的通用属性。其中6平面选择点击后选择相应的平面，8点连续选择后在plant上设置相应的点......

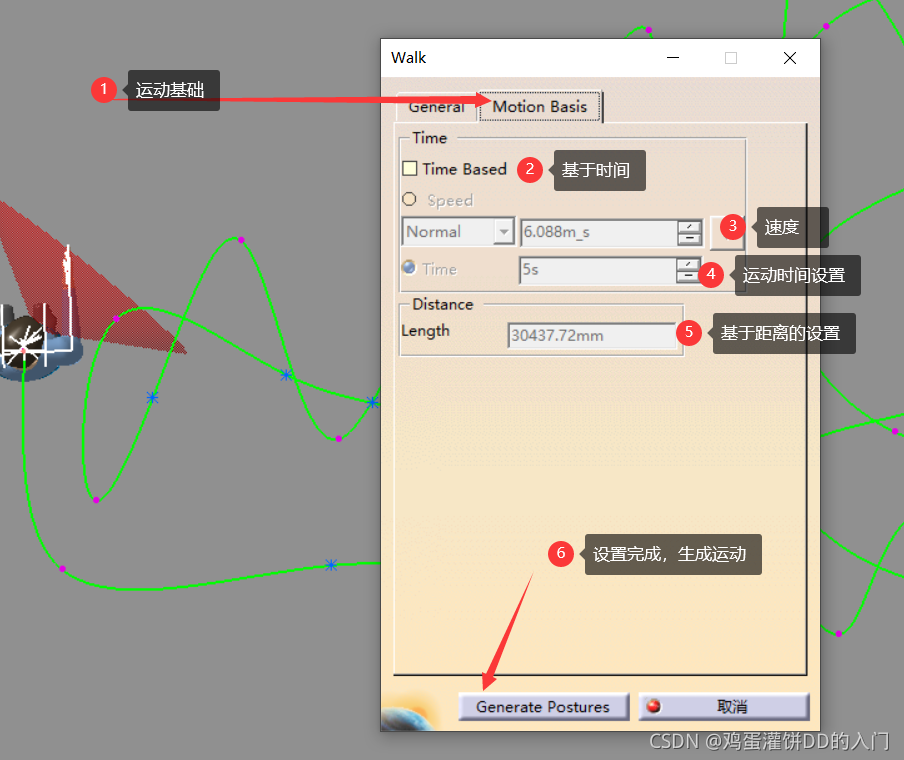

6.设置运动属性：

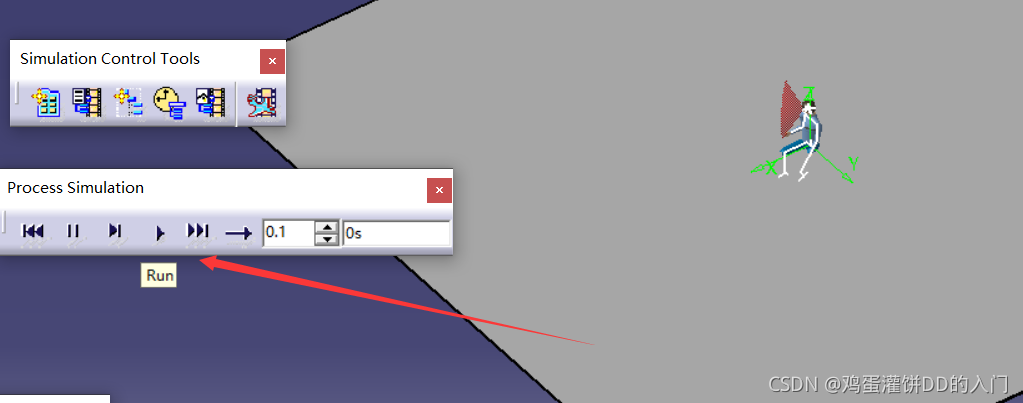

7.设置完成后，点击PPR结构树中的运动名称，点击simulation工具栏中的process simulation按钮弹出如下工具栏，点击run可以运行设置的运动

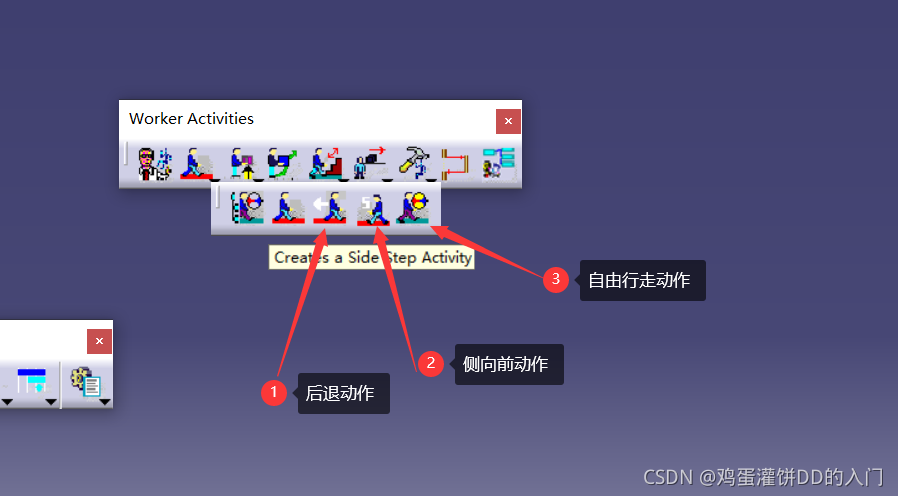

8.如图，规律行走（rule based walk）[图中未标出，在①的前面]后退动作、侧向前动作、自由行走动作：
