DELMIA软件操作环境设置

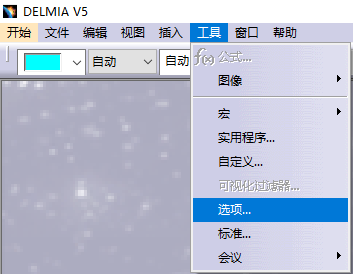

打开DELMIA软件，在菜单栏中点击【工具】，弹出的下拉菜单中选择【选项】。

在弹出的选项对话框中进行如下设置：

必设项

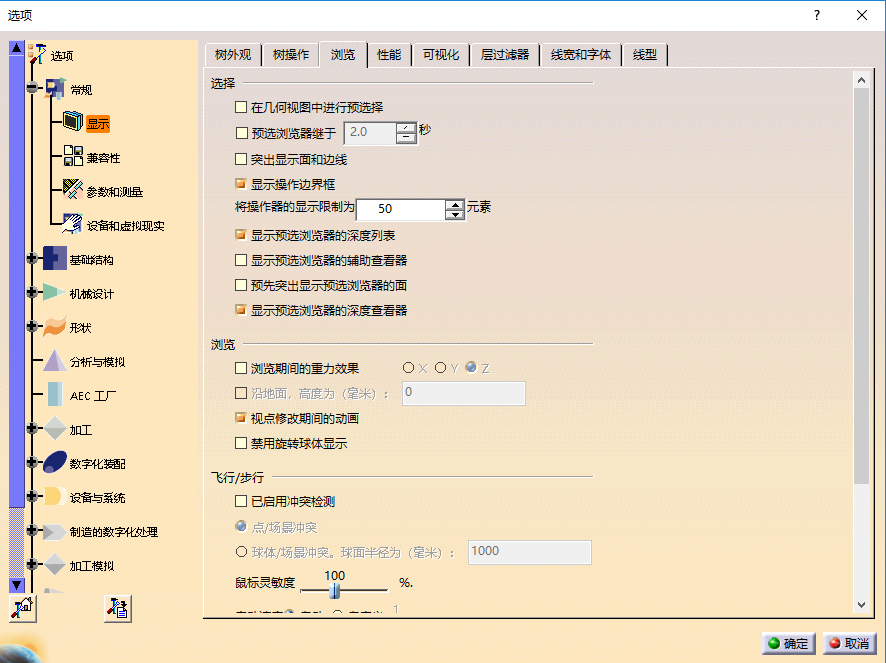

1.选项【常规】→【显示】→【浏览】中勾选【显示操作边界】可进行鼠标拖拽移动单个零件。
2.选项【常规】→【参数和测量】→【知识工程】中勾选带值、带公式。
3.选项【基础结构】→【零件基础结构】→【显示】中勾选约束、参数、关系。
4.选项【基础结构】→【产品结构】→【高速缓存管理】中勾选使用高速缓存系统。
5.选项【机械设计】→【工程制图】→【视图】→【视图生成模式】下选择【CGR】。

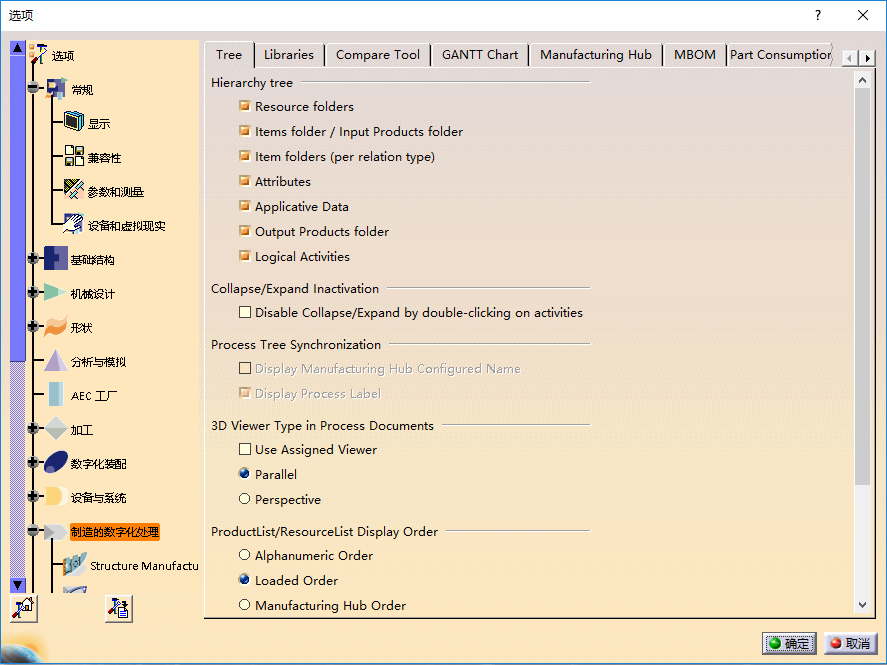

6.选项【制作的数字化处理】→【Tree】中勾选Hieraechy tree区域下的所有选项。

7.选项【资源详细信息】→【Resource Layout】中勾选Show Footprints、Fill Color to the Footprint。（外部链接导入工程图必选）
8.选项【资源详细信息】→【Robot Task Display】中勾选Show Line。（示教时显示机器人运动轨迹）
8.视图中【工具栏】，勾选图形属性。

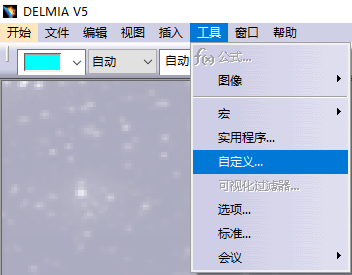

在菜单栏中点击【工具】，弹出的下拉菜单中选择【自定义】。

在弹出的选项对话框中进行如下设置：
