stm32标准库学习笔记-看门狗

概述

由于单片机在运行的过程经常会受到外部电磁场的干扰，就可能会出现程序“跑飞”，比如出现数据的缺失、导致寄存器中的数据发生变化、程序指针PC指向非法地址........

为了提高程序的可靠性，就提供了看门狗外设，在程序出现由软件或者硬件导致的未知问题，利用看门狗外设对芯片进行复位，相当于重新运行程序。

如果程序运行没有任何问题，则可以按时喂狗，就不会让芯片复位，一旦程序出现问题导致无法喂狗，则看门狗会自动复位程序。

使用看门狗的目的：为了提供程序的可靠性，防止由软件或者硬件造成的问题的出现。如果想要了解看门狗的资源和特点，可以参考STM32F4中文参考手册。

STM32F4系列的芯片提供的两个看门狗，一个叫做独立看门狗，一个叫做窗口看门狗。两个看门狗的使用流程差不多，但是相比于独立看门狗，窗口看门狗比较难伺候。

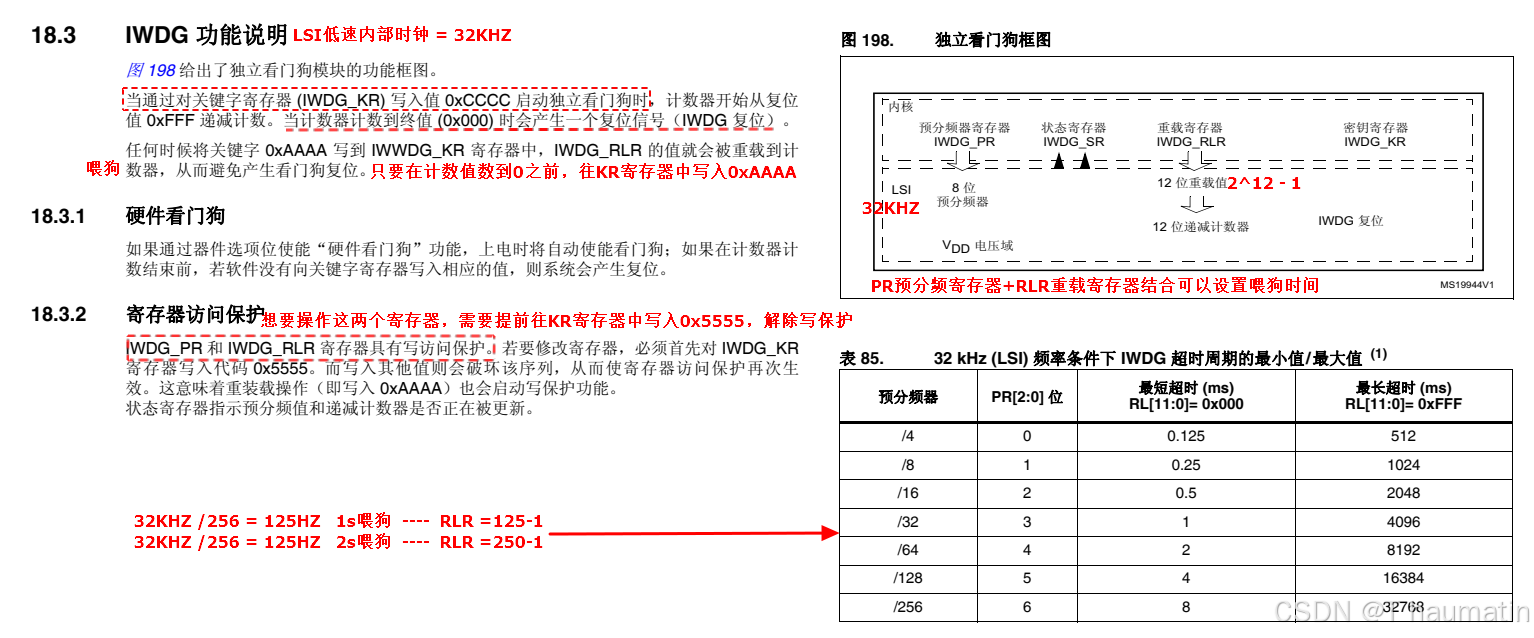

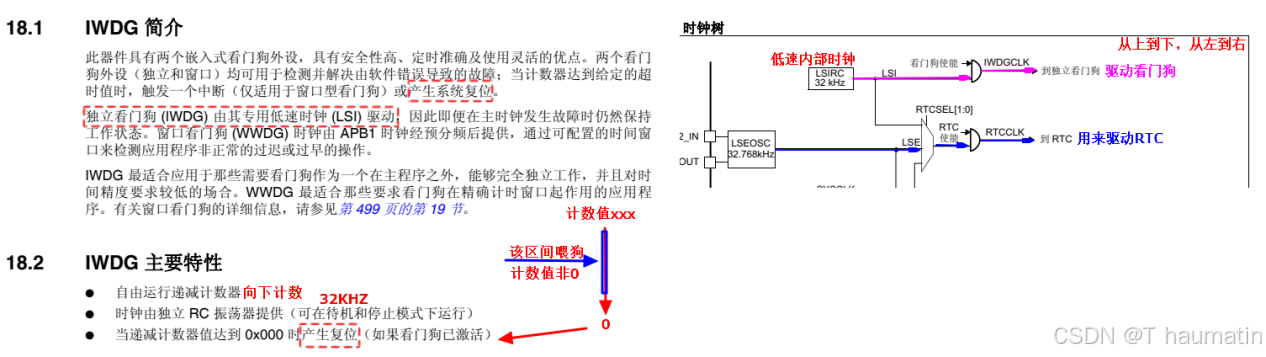

独立看门狗

如果系统复位，那么如何判断是用户手动复位的还是由看门狗复位的？

函数原型

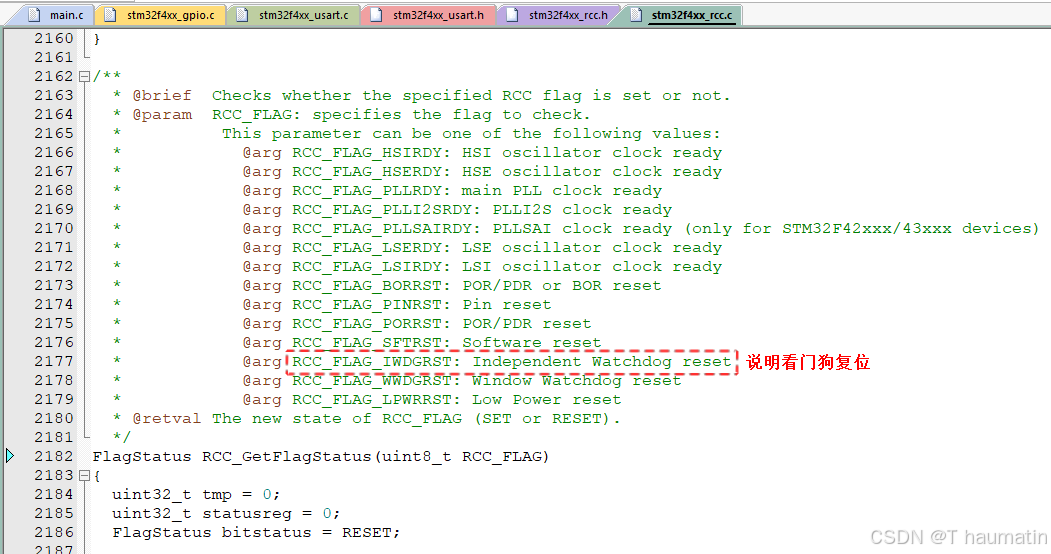

FlagStatus RCC_GetFlagStatus(uint8_t RCC_FLAG)

函数参数

参数一：RCC_FLAG    指的是需要检测的标志   如   RCC_FLAG_IWDGRST

返回值  SET（发生）  or    RESET（没发生）

独立看门狗的使用流程

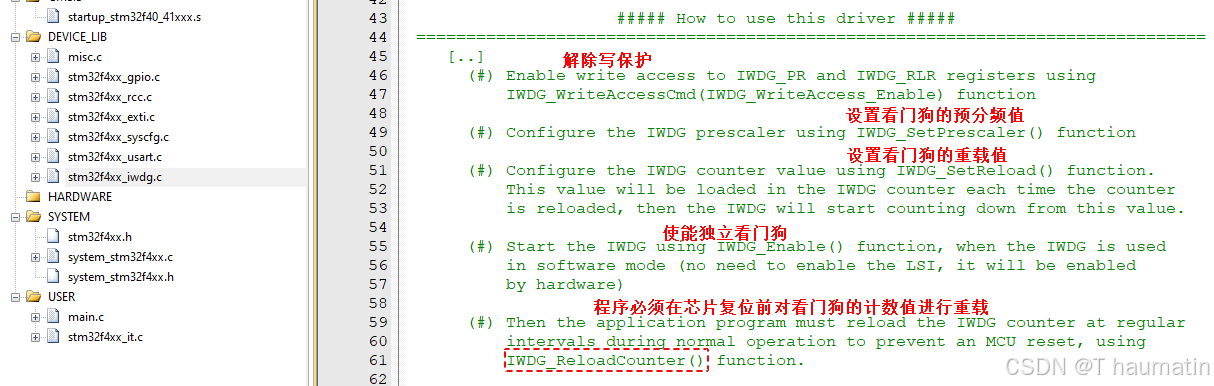

可以参考stm32f4xx_iwdg.c的开头注释，代码编写流程如下图所示

提示：喂狗操作应该放在定时器中断进行，并且定时器的中断抢占优先级必须是最高的。

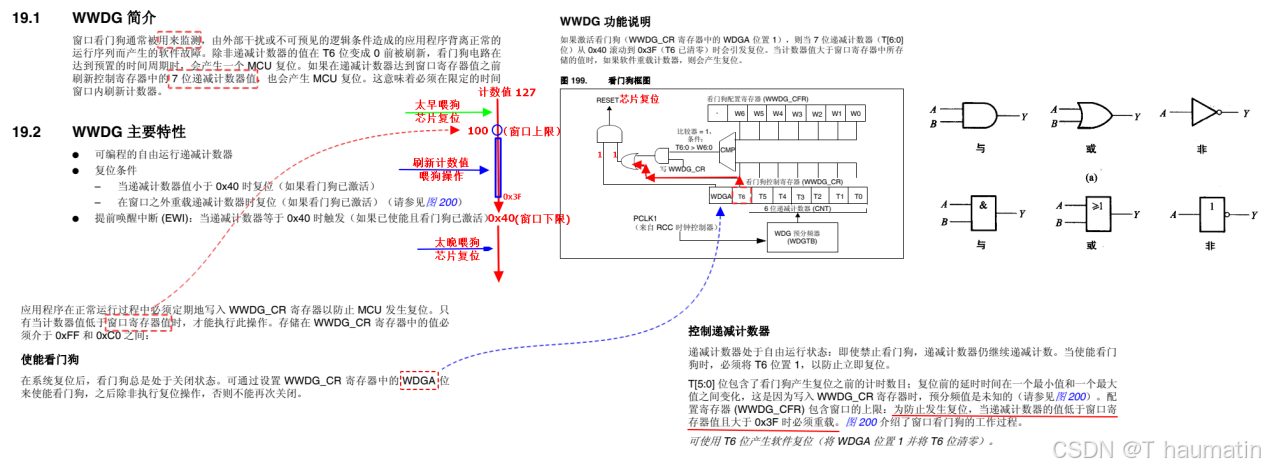

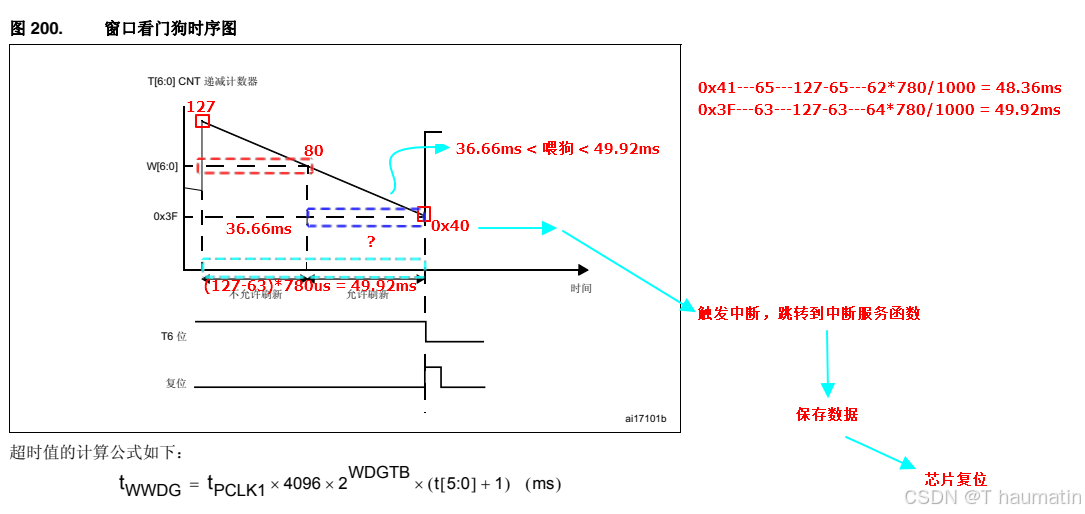

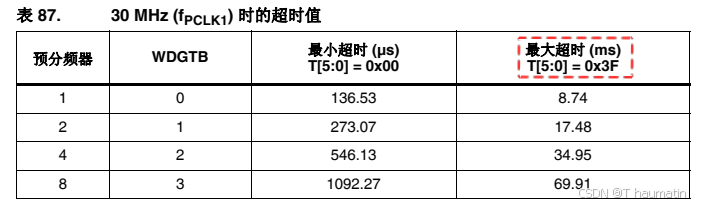

窗口看门狗

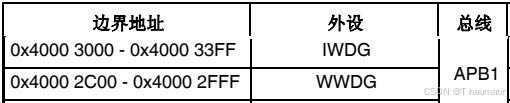

注意：WWDG外设没有独立的时钟源，而是挂载在APB1总线下，APB1总线外设时钟为42MHZ。

WWDG外设的使用流程

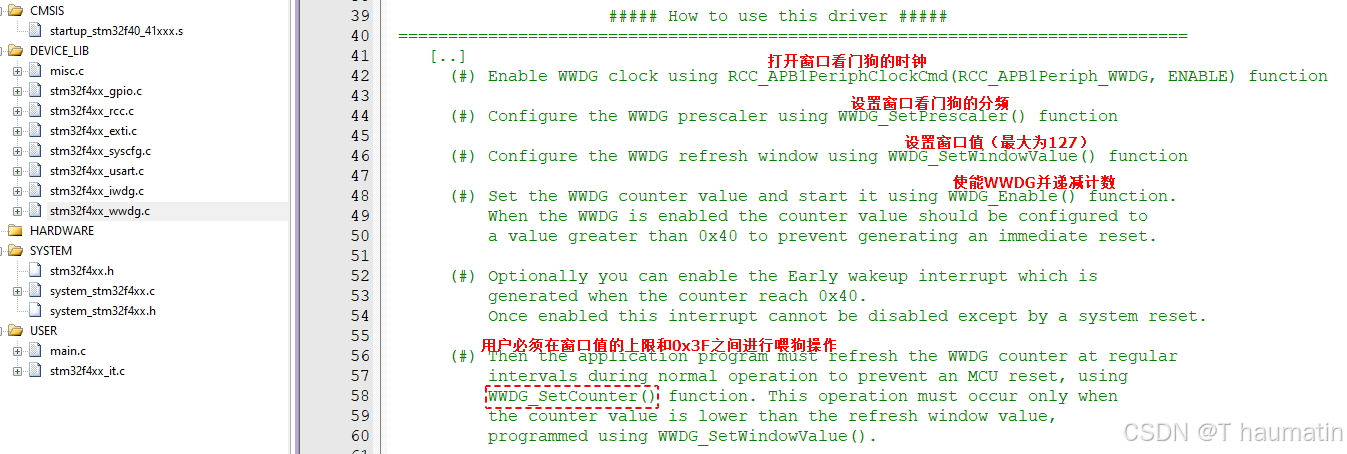

可以参考stm32f4xx_wwdg.c的开头注释，具体流程如下图所示

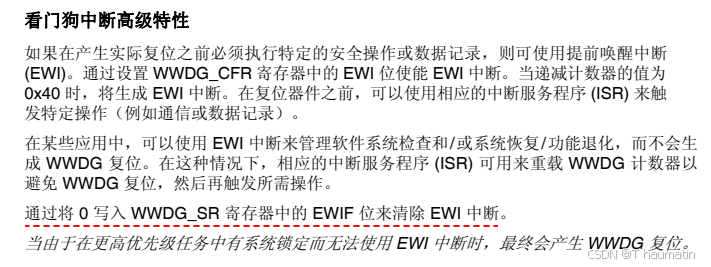

注意：WWDG看门狗是具有提前中断唤醒功能的，可以利用中断服务函数在该中断里面进行数据的保存，或者在某些情况下利用中断服务函数进行喂狗操作，防止芯片复位。
