华为交换机配置VLAN和VLANif

转自：

当我们的配置好交换机之后一般都会配置vlan信息

那么在配置玩vlan之后还需要配置vlanif接口IP地址；以便于telnet管理或者是用于作为vlan的网关地址；

那么今天小编将指导大家完成华为交换机的vlan配置和vlanif接口的配置

工具/原料

• 华为交换机一台
• 电脑一台

方法/步骤

1. 1

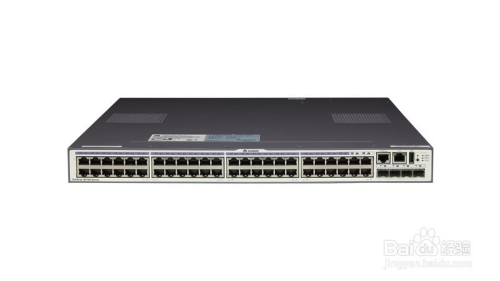

   请自行准备好华为交换机和电脑

   并且让你的电脑和交换机连接上

2. 使用system-view命令

   进入[]模式



3. 创建一个vlan

   [Quidway]vlan 2



4. 添加端口

   [Quidway-vlan2]portEthernet 0/0/13 to 0/0/15

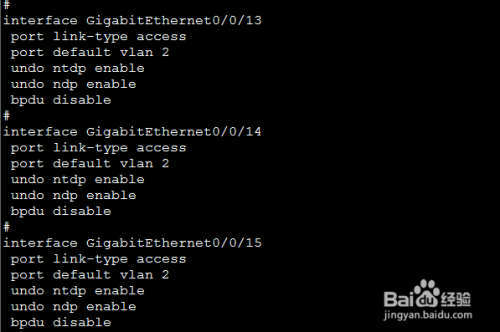

5. 然后使用display current查看端口是否属于这个vlan

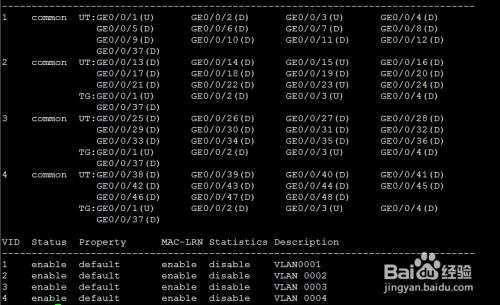

6. 当然我们也可以用display vlan来查看vlan信息



7. 配置vlan IP

   [Quidway]interface Vlanif 2



8. 配置vlanif ip地址

   [Quidway]interface Vlanif 2

   [Quidway-Vlanif2]ip address 10.10.100.1 255.255.255.0



9. 配置完成之后再次使用display current 来查看下配置信息

   如下图能看到vlanif 的ip地址



10. 完成之后吧你的电脑接入到vlan2的接口上

    并设置好你的IP地址

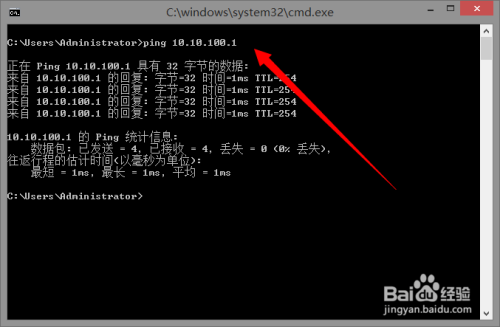

    然后ping 10.10.100.1是否正常

    如下图



1、VLAN之间默认是不能够通讯的，除非你的交换机支持路由功能并启了路由功能（是否支持路由功能联系厂家工程师咨询下），或者有路由器设备。可以通过每个VLAN 电脑验证下看否通?如果vLAN之间有路由的话，这时才有必要写ACL；
2、rule 1 ip permit ip soure any destination 10.1.1.0 0.0.0.255
把这一条ACL应用到除默认VLAN 1之外的其他VLAN接口，或者物理接口,方向：Outbond
3、只要交换机开启了路由功能后，就会在交换机上产生所有VLAN的直连路由。因此所有VLAN都可以通讯。要用ACL来限制VLAN间互访。
