OpenStack网络架构指南

OpenStack：构建与管理私有云的开源基石

简单来说，OpenStack 是一个开源的云计算管理平台项目，它让用户能够通过一套统一的软件，构建并管理自己的私有云或公有云环境。可以将其理解为一种开源、自主可控的 AWS 或 Azure 替代方案。OpenStack 通过多个组件协同工作，对数据中心内大规模的计算、存储和网络资源进行统一调度与管理，最终以云服务的形式交付给用户。

什么是OpenStack？资源池化的智能核心

现代数据中心如同一个庞大的“硬件资源仓库”，其中包括：

• 计算资源：大量服务器的 CPU 与内存
• 存储资源：由硬盘和固态硬盘构成的存储池
• 网络资源：由交换机、路由器等构成的复杂网络结构

OpenStack 正是这一资源仓库的“智能操作系统”。它并不直接操控物理设备，而是通过软件将硬件资源抽象化，形成可按需分配的逻辑资源池。用户通过 Web 控制台或 API 即可轻松申请虚拟机、存储卷或网络配置，而无需关心背后具体的物理设备位置。OpenStack 高效、自动地将用户请求的资源映射并调度至底层基础设施。

为何选择OpenStack？

1. 开源开放：代码完全公开，无厂商锁定风险，支持自由使用、修改和分发。
2. 模块化设计：由多个独立且互联的组件（服务）构成，可按需选配与扩展。
3. 大规模扩展性：天生为管理成千上万台服务器设计，支持横向平滑扩展。
4. 高度灵活性：兼容多种虚拟化技术（KVM、VMware、Xen等）、存储后端与网络方案。

OpenStack 核心组件概览

组件名称	项目代号	主要功能简述
计算服务	Nova	管理虚拟机生命周期，是云的“发动机”
镜像服务	Glance	存储并管理虚拟机镜像模板（如操作系统）
对象存储	Swift	提供海量、可扩展、冗余的非结构化数据存储
块存储服务	Cinder	为虚拟机提供持久化块设备（类似硬盘），支持动态挂载
网络服务	Neutron	管理云中网络资源，提供网络连接、私有网络、路由器、防火墙与负载均衡等
身份认证服务	Keystone	提供统一身份验证与授权，是所有服务的“守门人”
控制面板	Horizon	提供基于 Web 的图形化界面，方便用户与管理員操作

支撑 OpenStack 的物理网络架构

如果说 OpenStack 是将服务器资源池化的“大脑”，那么物理网络就是连接一切的“血液循环系统”。一个设计优良的网络架构是云平台性能、可靠性与可扩展性的基石。

关键网络流量类型

• 管理网络：用于 OpenStack 各组件间通信，要求高可靠性。
• 数据网络（租户网络）：承载虚拟机间数据流量，要求高带宽与低延迟。
• 外部网络：用于虚拟机访问互联网或对外提供服务，通常需要公网 IP。
• 存储网络：专用于 Cinder、Swift 等存储流量，避免 I/O 影响其他服务。
• IPMI 网络：用于服务器带外管理，实现远程开关机与监控，通常与业务网络隔离。

主流物理网络架构

1. 传统三层架构（核心-汇聚-接入）

• 核心层：高速骨干，专注数据包转发。
• 汇聚层：承上启下，实施路由、安全与 QoS 策略。
• 接入层：连接服务器，提供端口密度与基础 VLAN 划分。

适用场景：中小型私有云、开发测试环境。

2. Spine-Leaf 架构（CLOS 架构）

• Leaf 层：作为接入层，每个 Leaf 交换机均上联至所有 Spine 设备。
• Spine 层：作为核心，每个 Spine 设备均连接所有 Leaf 设备，彼此不互连。
• 形成全互连 Fabric 网络，极大优化东西向流量。

适用场景：中大型至超大规模云平台，适用于 NFV、大数据分析等高流量场景。

构建云时代的数据中心网络

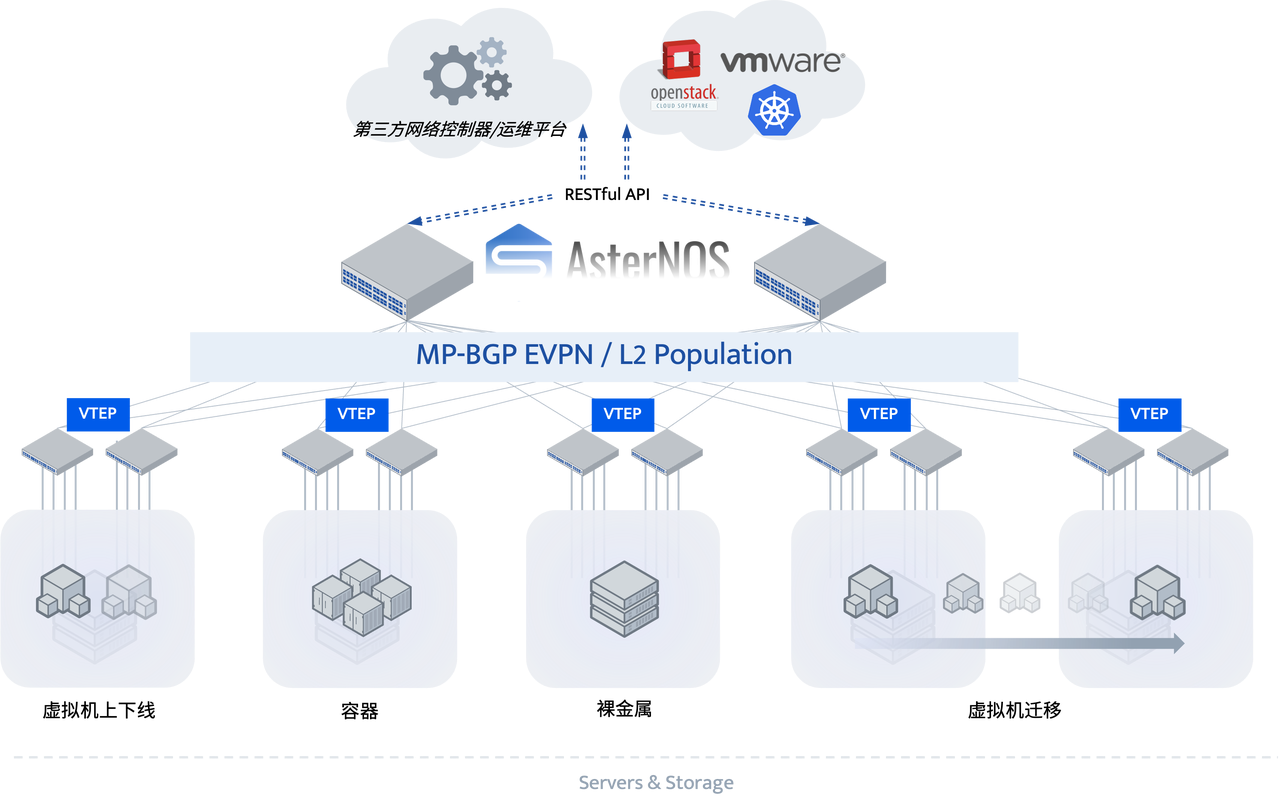

现代云数据中心网络正朝着开放、自动化与高可靠的方向演进。例如，基于开放 SONiC 的 AsterNOS 系统可与第三方云网控制器深度融合，依托 VXLAN、BGP-EVPN、MC-LAG 等技术，构建高可靠、扁平化的云数据中心网络。这种架构不仅能实现自动化配置、图形化运维与灵活扩展，还能显著降低总体拥有成本（TCO），帮助用户无缝对标一线云厂商的先进架构。
