运维人通常在遇到“GPU通信异常”时，最希望具备“透视”能力。

在数据中心智算场景中，除了 GPU 本身的性能和调度算法，集群的整体性能很大程度上还取决于底层通信栈的效率。

智算集群的底层通信机制可分为机内通信和机间通信两大类。机内通信指在一台服务器内部，各个计算部件之间的数据交换，最典型的就是一台AI服务器内部，多个GPU（例如8张A100/H100卡）之间、GPU与CPU之间的高速通信。机间通信，则是让成百上千台AI服务器通过高性能网卡和交换机实现互联（scale-out网络）进行数据交换和协同工作，将算力规模成倍放大。

从“机内通信”的 NVLink/PCIE 通道，到“机间通信”所经过的网卡、交换机的每个端口，以及每个无损传输队列，都必须完成精密高效的协同运作，任何一个环节成为瓶颈都会导致昂贵的计算资源（GPU）处于“等待数据”的空闲状态，极大降低整个集群的算力利用率。

跨节点通信的全环节监控

作为IB网络强有力的竞争者，RoCEv2拥有高性能、兼容标准以太网生态、成本可控、扩展性强、支持多租户与虚拟化等优点，但其对网络无损有严格要求，配置不当很可能会放大拥塞，例如 PFC、ECN、Buffer 滞留等RoCE参数配置不合适，对外都是笼统表现为通信异常，网络性能下降，而逐项排查的操作相当繁琐。

为解决 RoCE 网络监控运维上的不便，此前我们已发布用于监控星融元 RoCE 交换机各项网络配置和状态指标的 AsterNOS Exporter 和 RoCE exporter以及配套的一系列高效运维工具。【参考阅读：一文解读开源开放生态下的RDMA网络监控实践】

现在我们新推出了 EasyRoCE-NE （NIC Exporter）网卡状态采集工具，不光是交换机和光模块，服务器网卡信息也可一并纳入统一监控平台。

网卡状态采集工具（NE）

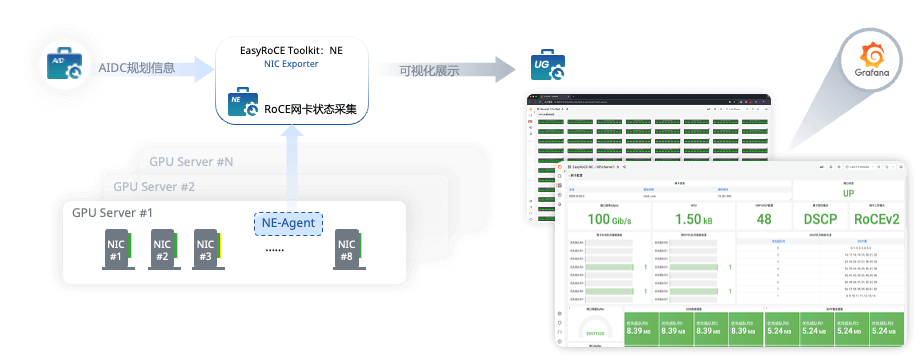

NE 是 EasyRoCE 工具集中针对服务器网络监控部分的组件，主要分为 Exporter 客户端(NIC Exporter)code>和监控面板自动化创建程序(NIC Generator)两部分。

NIC Exporter 运行在 GPU 服务器内部，主要工作是采集服务器网卡（例如 Mellanox NIC ）的配置以及流量状况，将其转换为 Prometheus 能理解的标准格式并通过 HTTP 接口暴露。

NIC Generator 运行在部署管理节点（安装了星融元 EasyRoCE Toolkit 的服务器），该程序从EasyRoCE-AID（配套的数据库组件，什么是AID工具？）读取GPU服务器的IP信息，自动在EasyRoCE-UG（Unified Glancer）创建可视化监控面板，把客户端采集的信息一站式展示出来。

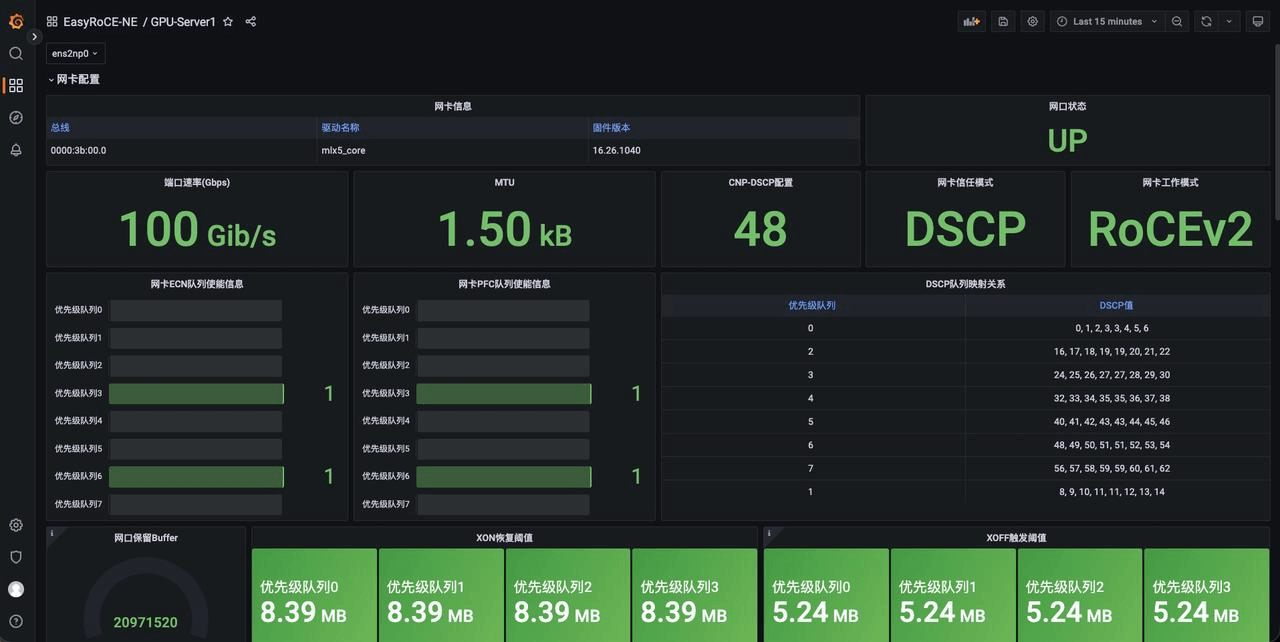

网卡配置：网卡驱动固件版本、名称，运行状态
RoCE配置：DSCP, TOS, ECN, PFC, CNP 报文DSCP值
网卡流量：网口带宽，收发速率，丢包统计

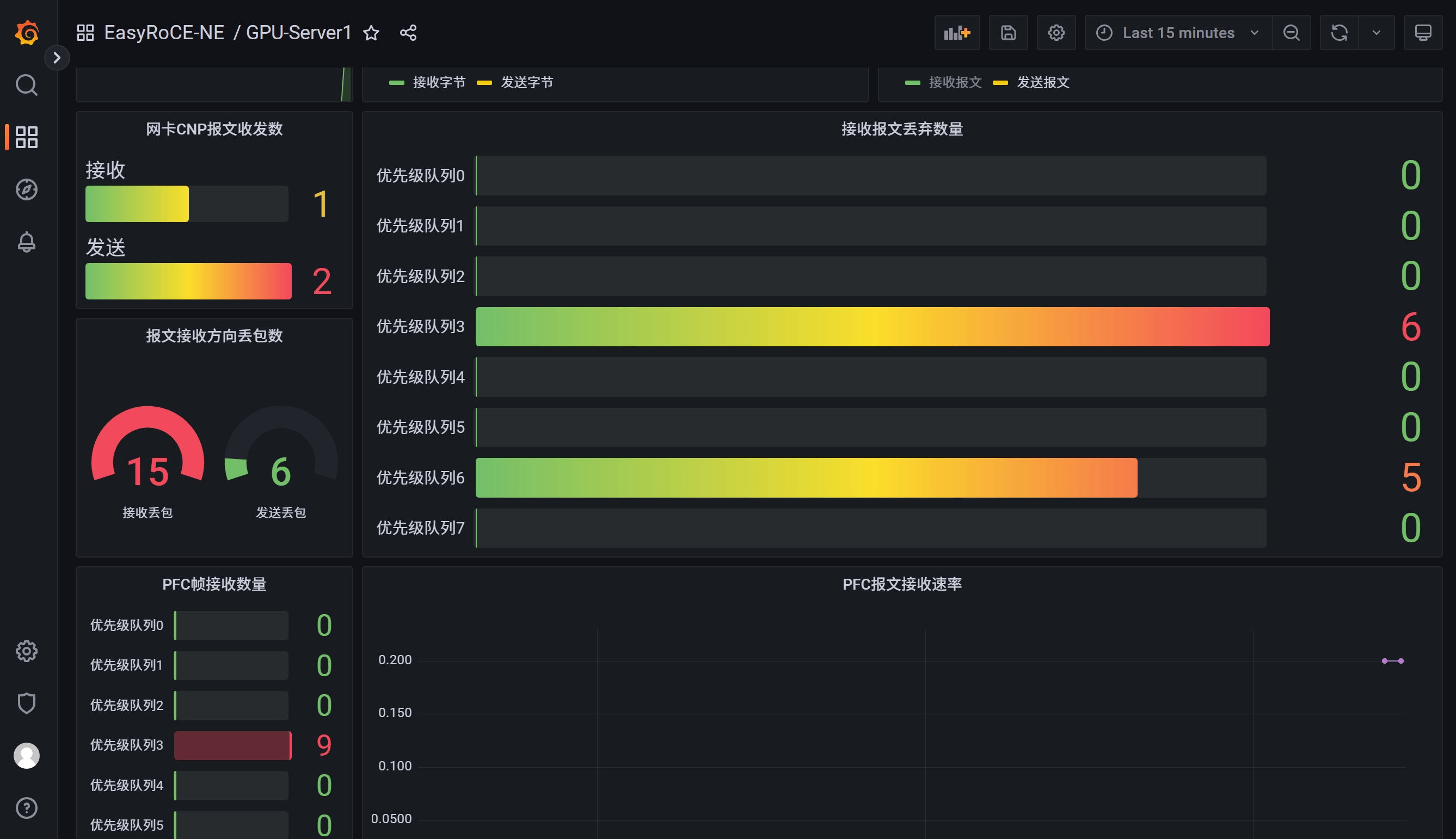

ECN标记数，CNP收发统计，PFC收发帧数统计

安装配置步骤

下载 EasyRoCE-NE 工具包

nic_exporter.tgz、nic_exporter，请联系销售/售前人员获取。

在AID中完成配置信息

用户需要事先通过EasyRoCE-AID完成网络规划，并将其上传到服务器的EasyRoCE Toolkit目录下。

安装客户端nic_exporter

将nic_exporter上传到GPU服务器中并后台启动，默认监听9105端口。

chmod +x nic_exporter
nohup ./ nic_exporter &

安装自动化脚本

将nic_exporter.tgz上传到服务器的 EasyRoCE Toolkit 目录下并解压，解压后目录结构如下：

.
├── ne_dashboard.json #UG面板文件
├── nic_generator.py #启动脚本
└── requirements.txt #依赖

为了避免影响服务器自身的python环境，推荐使用venv 作资源隔离：

python -m venv .venv
source .venv/bin/activate

安装依赖

pip install -r requirement.txt

启动NE工具

./nic_generator.py

打印如下即成功创建面板:

Pushing dashboard to Grafana...
Dashboard pushed successfully: {'id':116, 'slug': 'gpuserver8','status': 'success', 'uid': 'easyroce-ne-gpu-server8','url': '/d/easyroce-ne-gpu-server8/gpu-server8', 'version':
4}All dashboards processed. Total: 8.Url: http://10.106.219.5:3000/dashboards/f/XXXXXXX
