本文详细介绍了处理器从上电到执行用户程序的过程，包括复位异常、中断向量表的配置、堆栈和PC指针的初始化、系统时钟设置以及C库函数的调用，最终进入main函数。通过分析启动文件startup_stm32f103xe.s，揭示了嵌入式系统的启动细节。

处理器的工作：它只要开始工作，就会不断地获取代码，并执行

工作流程：芯片上电后会触发复位异常，把并且会跳转到中断向量表特定偏移位置，获取里面的内容执行，修改复位异常地内容，就可以让处理器执行我们指定的操作

主闪存存储器：可以长时间保存数据

SRAM：静态随机存储器

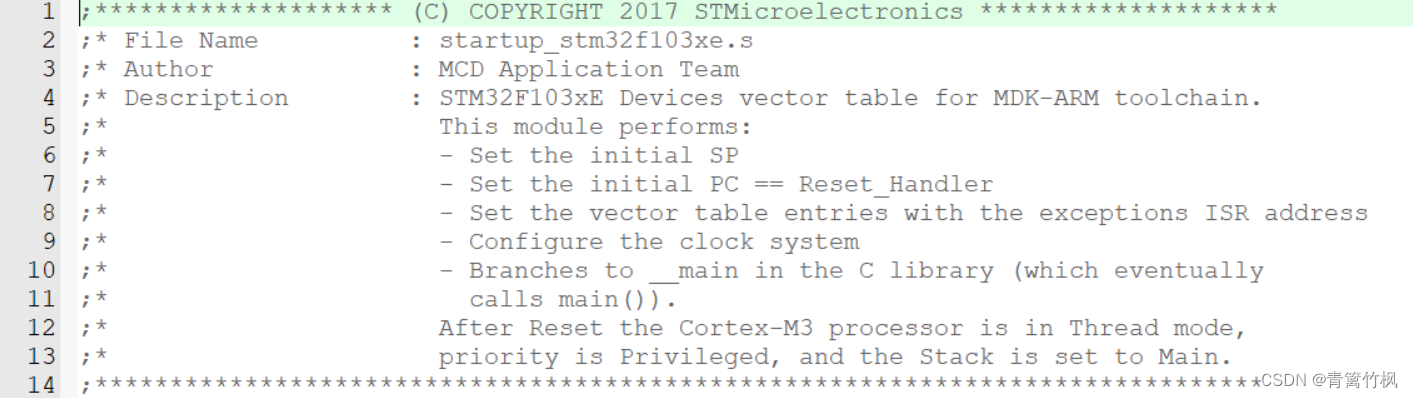

启动文件分析（startup_stm32f103xe.s）

 程序启动过程

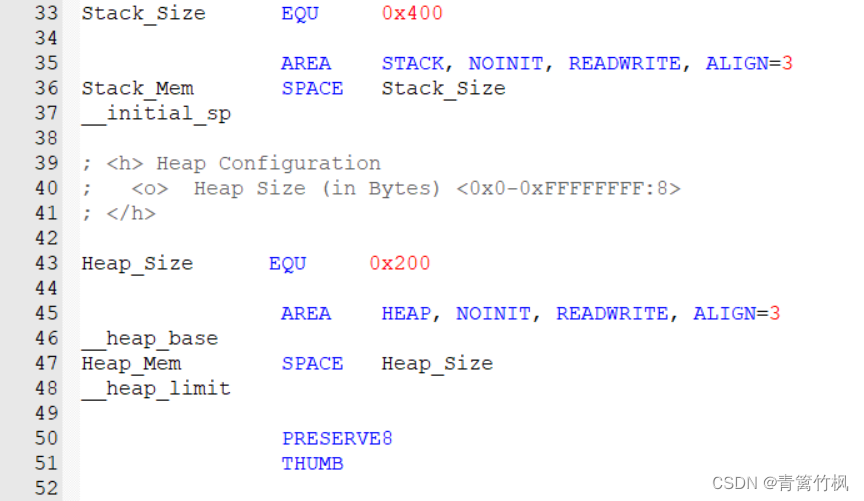

（1）初始化堆栈指针

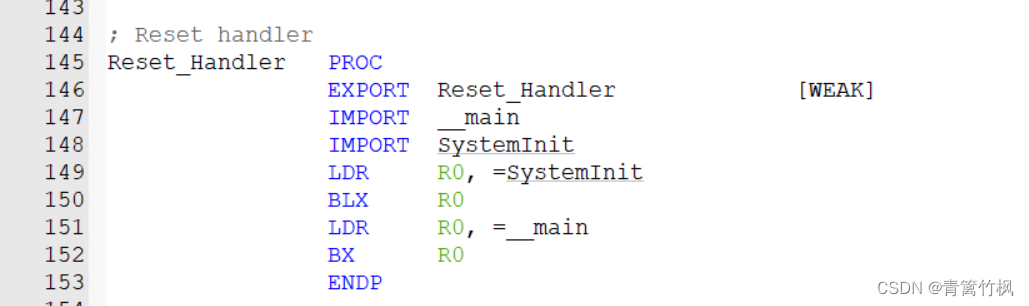

（2）设置PC指针的值

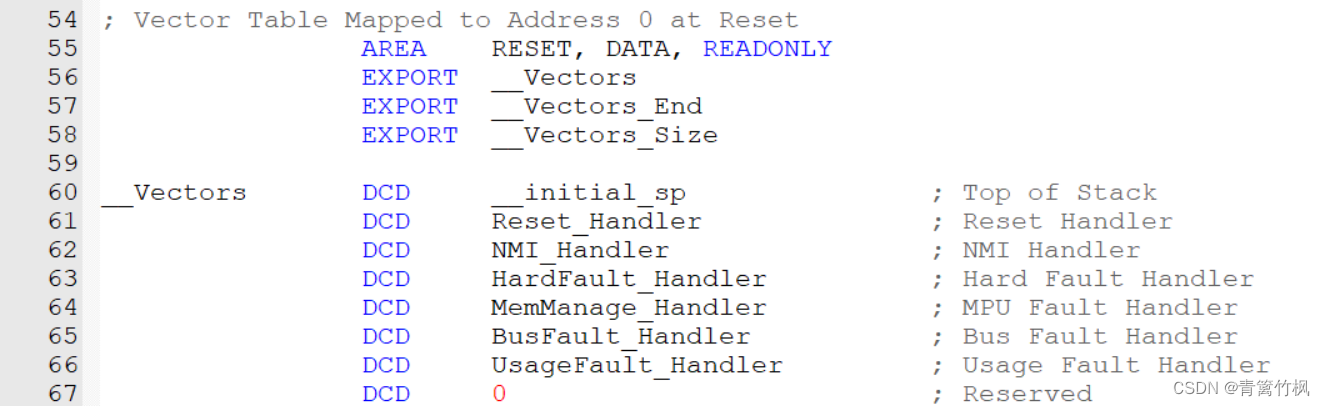

（3）配置中断向量表

DCD会为指定的目标分配一块以字节为单位的内存



（4）配置系统时钟
