beamManagement(二)TCI-state/QCL





上一篇讲解了idle初始接入阶段，基站和UE用SSB的索引，关联PRACH的发送时刻比较内涵的指示了波束信息；在RRC建立进入connected mode后，就可以通过TCI State来指示波束信息, 为利于后续内容理解，这里先看下TCI-state及QCL的概念。

TCI-state/QCL

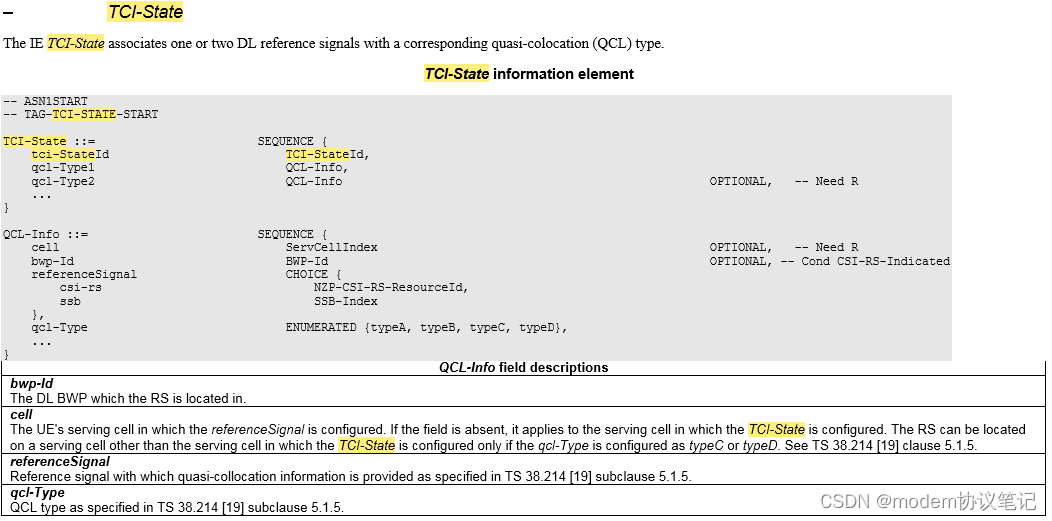

在spec 38331 中，TCI State的定义如上，TCI State 描述的是1个或者2个下行参考信号之间的QCL 关系

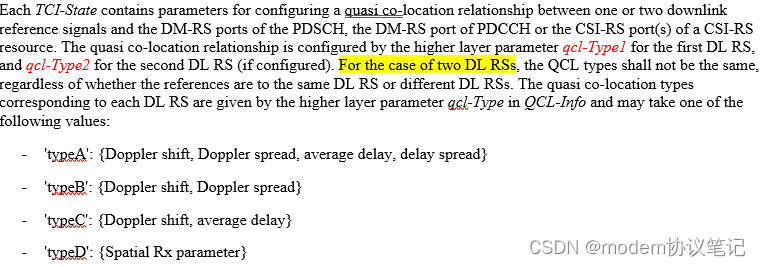

PDSCH DMRS/PDCCH DMRS/CSI-RS都可以配置TCI-State，可能这段描述还是搞不清楚什么是QCL，下面看下38.214 5.1.5章节的相关描述。

TCI-State包含的内容就是1～2个下行参考信号和PDSCH DMRS /PDCCH DMRS /CSI-RS port的QCL关系，网络端可以通过qcl-Type1和qcl-Type2对两个下行参考信号配置QCL关系，如果配置2个下行参考信号的话，QCL type的值应该不同。

简单的说QCL 就是发送信号（目标信号和参考信号）的两个天线端口特性比较接近，指示源参考信号与目标参考信号 的相似程度，代表的是空域信道特性，相似程度分为4种，QCL-Type A: {多普勒频移，多普勒扩展，平均时延，时延扩展}的4个方面相似；QCL-Type B:{多普勒频移，多普勒扩展}两个方面相似；QCL-Type C:{多普勒频移,平均时延}两个方面相似；QCL-Type D:{空间参数} 就是波束信息相似。

例如：PDSCH DM-RS 配置参考信号SSB，配置Type D时，则指示了PDSCH DMRS的发送波束和SSB的波束很类似（相同或接近）。波束是有方向性的，而TCI state这个关系主要给天线发送接收提供一个参考模板，根据配置的参考信号，设置空域特性，以便于UE和基站侧更好的通信。
