八、VLAN与单臂路由

目录

1.vlan

2.单臂路由（trunk、access）

3.总结

---

1.vlan

交换机广播域：所有接口都在一个广播域中
虚拟局域网：vlan
vlan好处：1.划分广播域；2.管理方便；3.安全
接口速率：ethernet:10M; fastethernet:100M; gethernet:1000M
接口含义：f0（机架）/0（机框）/0（端口编号）

交换机根据连接对象不同，接口模式:

1.access 接入模式（电脑） 一接口只能划分进一个vlan;（进时打标签，出时脱标签）
2.trunk: 主干链路模式（交换机）默认只允许vlan1通过，其他需要手动放行
3.hybrid：混合模式（电脑或交换机）
交换机和路由器时用Access

实现不同vlan间通信技术：1.单臂路由 二层交换机+路由器； 2.三层交换技术

vlan实现命令

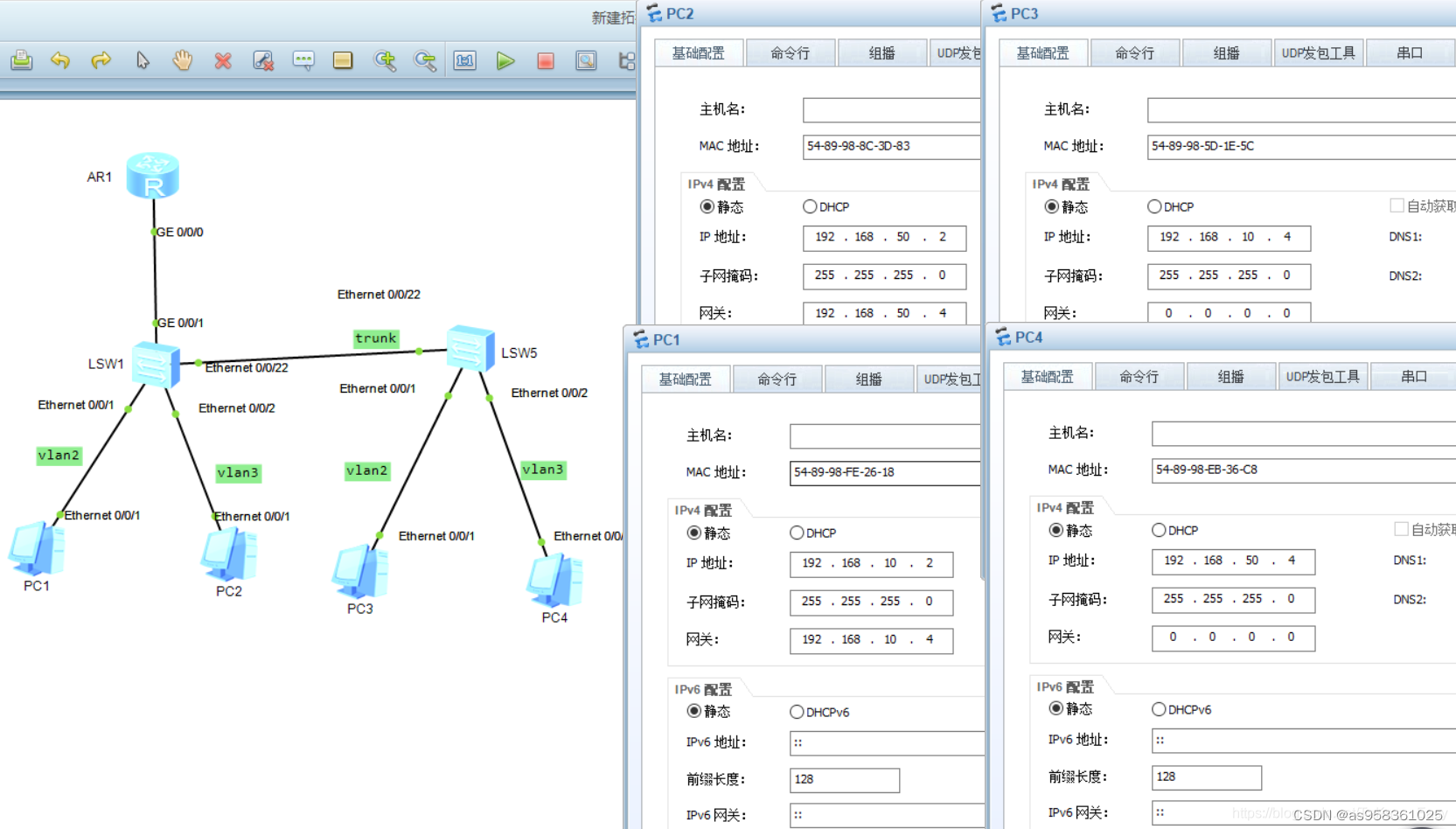

2.单臂路由（trunk、access）

LSW1	AR1
Huawei> undo terminal monitor （关闭华为信息提示中心）	Huawei> undo terminal monitor
Huawei> system-view （切换系统视图）	Huawei> system-view
[Huawei] user-interface console 0	[Huawei] user-interface console 0
[Huawei-ui-console0] idle-timeout 0 0 （永不超时）	[Huawei-ui-console0] idle-timeout 0 0
[Huawei] sysname sw1（重命名SW1）	[Huawei] sysname sw1
[sw1] vlan 2（进入vlan2）	[q1-ui-console0] int g0/0/0（进入g0/0/0端口）
[sw1-vlan2] int e0/0/1 （进入e0/0/01端口）	[q1-GigabitEthernet0/0/0] undo shutdown（路由器需要开启，交换机默认开启）
[sw1-Ethernet0/0/1] port link-type access（端口接入模式）	[q1-GigabitEthernet0/0/0] int g0/0/0.10 （进入g0/0/0.10子端口，子接口建议使用VLAN网段）
[sw1-Ethernet0/0/1] port default vlan 2（默认端口vlan2）	[q1-GigabitEthernet0/0/0.1] dot1q termination vid 2（AR3260使用，Router使用：vlan-type dot1q 2default）
[sw1] vlan 3	[q1-GigabitEthernet0/0/0.1] ip address 192.168.10.4 24（子端口对应网关地址）
[sw1-vlan3] int e0/0/2	[q1-GigabitEthernet0/0/0.1] arp broadcast enable（开启广播）
[sw1-Ethernet0/0/2] port link-type access	[q1] int g0/0/0.2
[sw1-Ethernet0/0/2] port default vlan 3	[q1-GigabitEthernet0/0/0.2] dot1q termination vid 3
[sw1] int g0/0/1	[q1-GigabitEthernet0/0/0.2] ip address 192.168.50.4 24
[sw1-GigabitEthernet0/0/1] port link-type trunk	[q1-GigabitEthernet0/0/0.2] arp broadcast enable
[sw1-GigabitEthernet0/0/1 ]port trunk allow-pass vlan all （允许所有vlan通过主干链路）
display port vlan（查看接口放行vlan）	display ip routing table （显示ip路由表）

3.总结

华为支持的vlan数量是1-4094

vlan:虚拟局域网主要的作用是隔离广播域、安全、便于管理，端口划分vlan的话需要设定端口类型，一般华为常用的端口类型是access、trunk还有hybrid。

trunk:单条链路承载多vlan的数据流量。

hybrid:混合接口，可以选择以access还是trunk接口属性工作

pvid:标签

untagged:出交换机会把指定标签解除的一张列表

tagged:当某些指定vlan(有相应标签的）经过交换机时，无条件放行的一张列表
注:同一个vlan只能存在于untagged和tagged表中其中一个。

单臂路由技术:当只有二层交换机时，又要实现不同vlan间通信时，需要用到单臂路由技术。
