netlink socket是一种用于用户态进程和内核态进程之间的通信机制。它通过为内核模块提供一组特殊的API，并为用户程序提供了一组标准的socket接口的方式，实现了全双工的通讯连接。
Netlink的特点：
- 双向传输，异步通信
- 用户空间中使用标准socket API
- 内核空间中使用专门的API
- 支持多播
- 可由内核端发起通信
- 支持32种协议类型
netlink仅支持32种协议类型，这在实际应用中可能并不足够。因此产生了generic netlink（以下简称为genl）。
generic netlink支持1023个子协议号，弥补了netlink协议类型较少的缺陷。支持协议号自动分配。它基于netlink，但是在内核中，generic netlink的接口与netlink并不相同。
1. Generic Netlink框架概述
图1表示了Generic Netlink框架。Kernel socket API向用户空间和内核空间分别提供接口。
Netlink子系统(1)是所有genl通信的基础。Netlink子系统中收到的所有Generic类型的netlink数据都被送到genl总线(2)上；从内核发出的数据也经由genl总线送至netlink子系统，再打包送至用户空间。
Generic Netlink控制器(4)作为内核的一部分，负责动态地分配genl通道(即genl family id)，并管理genl任务。genl控制器是一个特殊的genl内核用户，它负责监听genl bus上的通信通道。genl通信建立在一系列的通信通道的基础上，每个genl family对应多个通道，这些通道由genl控制器动态分配。
+---------------------+ +---------------------+
| (3) application "A" | | (3) application "B" |
+------+--------------+ +--------------+------+
| |
\ /
\ /
| |
+-------+--------------------------------+-------+
| : : | user-space
=====+ : (5) Kernel socket API : +================
| : : | kernel-space
+--------+-------------------------------+-------+
| |
+-----+-------------------------------+----+
| (1) Netlink subsystem |
+---------------------+--------------------+
|
+---------------------+--------------------+
| (2) Generic Netlink bus |
+--+--------------------------+-------+----+
| | |
+-------+---------+ | |
| (4) Controller | / \
+-----------------+ / \
| |
+------------------+--+ +--+------------------+
| (3) kernel user "X" | | (3) kernel user "Y" |
+---------------------+ +---------------------+
图1：generic netlink框架
2 Generic Netlink相关结构体
2.1 genl family
Generic Netlink是基于客户端-服务端模型的通信机制。服务端注册family（family是对genl服务的各项定义的集合）。控制器和客户端都通过已注册的信息与服务端通信。
genl family的结构体如下：
struct genl_family
{
unsigned int id;
unsigned int hdrsize;
char name[GENL_NAMSIZ];
unsigned int version;
unsigned int maxattr;
struct nlattr ** attrbuf;
struct list_head ops_list;
struct list_head family_list;
};
对此结构体元素具体解释如下：
* id: family id。当新注册一个family的时候，应该用GENL_ID_GENERATE宏(0x0)，表示请控制器自动为family分配的一个id。 0x10保留供genl控制器使用。
* hdrsize: 用户自定议头部长度。即图2中User Msg的长度。如果没有用户自定义头部，这个值被赋为0。
* version: 版本号，一般填1即可。
* name: family名，要求不同的family使用不同的名字。以便控制器进行正确的查找。
* maxattr：genl使用netlink标准的attr来传输数据。此字段定义了最大attr类型数。（注意：不是一次传输多少个attr，而是一共 有多少种attr，因此，这个值可以被设为0，为0代表不区分所收到的数据的attr type）。在接收数据时，可以根据attr type，获得指定的attr type的数据在整体数据中的位置。
* struct nlattr **attrbuf
* struct list_head ops_list
* struct list_head family_list
以上的三个字段为私有字段，由系统自动配置，开发者不需要做配置。
图2 genl报文与linux中各变量的对应关系

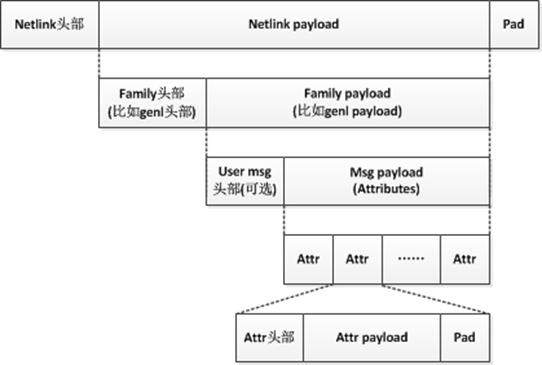

图3 genl报文格式
2.2 genl_ops 结构体
struct genl_ops
{
u8 cmd;
unsigned int flags;
struct nla_policy *policy;
int (*doit)(struct sk_buff *skb,
struct genl_info *info);
int (*dumpit)(struct sk_buff *skb,
struct netlink_callback *cb);
struct list_head ops_list;
};
- cmd: 命令名。用于识别各genl_ops
- flag: 各种设置属性，以“或”连接。在需要admin特权级别时，使用GENL_ADMIN_PERM
- policy：定义了attr规则。如果此指针非空，genl在触发事件处理程序之前，会使用这个字段来对帧中的attr做校验（见 nlmsg_parse函数）。该字段可以为空，表示在触发事件处理程序之前，不做校验。
policy是一个struct nla_policy的数组。struct nla_policy结构体表示如下：
struct nla_policy
{
u16 type;
u16 len;
};
其中，type字段表示attr中的数据类型，可被配置为：
NLA_UNSPEC--未定义
NLA_U8, NLA_U16, NLA_U32, NLA_U64为8bits, 16bits, 32bits, 64bits的无符号整型
NLA_STRING--字符串
NLA_NUL_STRING--空终止符字符串
NLA_NESTED--attr流
len字段的意思是：如果在type字段配置的是字符串有关的值，要把len设置为字符串的最大长度（不包含结尾的'\0'）。如果type字段未设置或被设置为NLA_UNSPEC，那么这里要设置为attr的payload部分的长度。
- doit：这是一个回调函数。在generic netlink收到数据时触发，运行在进程上下文。
doit传入两个参数，skb为触发此回调函数的socket buffer。第二个参数是一个genl_info结构体，定义如下：
struct genl_info
{
u32 snd_seq;
u32 snd_pid;
struct nlmsghdr * nlhdr;
struct genlmsghdr * genlhdr;
void * userhdr;
struct nlattr ** attrs;
};
* snd_seq：发送序号
* snd_pid：发送客户端的PID
* nlhdr：netlink header的指针
* genlmsghdr：genl头部的指针（即family头部）
* userhdr：用户自定义头部指针
* attrs：attrs，如果定义了genl_ops->policy，这里的attrs是被policy过滤以后的结果。在完成了操作以后，如果 执行正确，返回0；否则，返回一个负数。负数的返回值会触发NLMSG_ERROR消息。当genl_ops的flag标志被添加了 NLMSG_ERROR时，即使doit返回0，也会触发NLMSG_ERROR消息。
- dumpit
这是一个回调函数，当genl_ops的flag标志被添加了NLM_F_DUMP以后，每次收到genl消息即会回触发这个函数。 dumpit与doit的区别是:dumpit的第一个参数skb不会携带从客户端发来的数据。相反地，开发者应该在skb中填入需要传给客户端的数据， 然后，并skb的数据长度（可以用skb->len）return。skb中携带的数据会被自动送到客户端。只要dumpit的返回值大于 0，dumpit函数就会再次被调用，并被要求在skb中填入数据。当服务端没有数据要传给客户端时，dumpit要返回0。如果函数中出错，要求返回一 个负值。关于doit和dumpit的触发过程，可以查看源码中的genl_rcv_msg函数。
- ops_list
为私有字段，由系统自动配置，开发者不需要做配置。
3 Generic Netlink服务端（内核）初始化
初始化Generic Netlink的过程分为以下四步：定义family，定义operation，注册family，注册operation。下面通过一个简单例子来说明 如何完成Generic Netlink的初始化。我们首先创建一个genl_family结构体的实例。我们在这里定义一个为"DOC_EXMPL"的family
/* attribute type */
enum {
DOC_EXMPL_A_UNSPEC,
DOC_EXMPL_A_MSG,
__DOC_EXMPL_A_MAX,
};
#define DOC_EXMPL_A_MAX (__DOC_EXMPL_A_MAX - 1)
/* family definition */
static struct genl_family doc_exmpl_gnl_family = {
.id = GENL_ID_GENERATE,
.hdrsize = 0,
.name = "DOC_EXMPL",
.version = 1,
.maxattr = DOC_EXMPL_A_MAX,
};
以上，我们定义了一个仅有一种attribuste type的family。.id被配置为GENL_ID_GENERATE，指示genl控制器自动分配一个id。
第二步为family创建operations。我们至少要创建一个genl_ops结构体的实例。
/* doit handler */
int doc_exmpl_echo(struct sk_buff *skb, struct genl_info *info)
{
/* message handling code goes here; return 0 on success, negative
* values on failure */
}
/* attribute policy */
static struct nla_policy doc_exmpl_genl_policy = [DOC_EXMPL_A_MAX + 1] = {
[DOC_EXMPL_A_MSG] = { .type = NLA_NUL_STRING },
}
/* commands */
enum {
DOC_EXMPL_C_UNSPEC,
DOC_EXMPL_C_ECHO,
__DOC_EXMPL_C_ECHO,
};
#define DOC_EXMPL_C_MAX (__DOC_EXMPL_C_MAX - 1)
/* operation definition */
struct genl_ops doc_exmpl_gnl_ops_echo = {
.cmd = DOC_EXMPL_C_ECHO,
.flags = 0,
.policy = doc_exmpl_genl_policy,
.doit = genl_recv_doit,
.dumpit = NULL,
}
这里，我们把attribute policy设为NLA_NUL_STRING，表示attr中数据的属性为无NULL结尾的字符串。控制器在收到数据时会自动完成这一类型检查。
我们定义一个operation，它的id为DOC_EXMPL_C_ECHO，把上述的policy配置给它。一旦本family的genl消息在被总到genl总线上，doit函数（doc_exmpl_echo）会被调用。
接下来两步是注册family和注册operations。
genl_register_family(&doc_exmpl_gnl_family);
genl_register_ops(&doc_exmpl_gnl_family, &doc_exmpl_gnl_ops_echo);
在完成genl操作后，记对完成对family的注销操作。
genl_unregister_family(&doc_exmpl_gnl_family);
4 Generic Netlink客户端（用户空间）初始化
Generic Netlink在用户空间的初始化和通常的socket通信一致。大致分为两步，创建socket，把socket绑定到地址上（bind）。
下面也通过一个例子简要说明一下用户空间genl初始化的过程。
struct sockaddr_nl saddr;
int sock;
sock = socket(AF_NETLINK, SOCK_RAW, NETLINK_GENERIC);
if (sock < 0) {
return -1;
}
memset(&saddr, 0, sizeof(saddr));
saddr.nl_family = AF_NETLINK;
saddr.nl_pid = getpid();
if (bind(sock, (struct sockaddr*)&saddr, sizeof(saddr)) < 0) {
printf("bind fail!\n");
close(*p_sock);
return -1;
}
上述代码中，我们先创建一个socket，注意，第一个参数必须为AF_NETLINK 或 PF_NETLINK，表示创建netlink socket，第二个参数必须是SOCK_RAW或SOCK_DGRAM， 第三个参数指定netlink协议类型，我们要使用generic netlink，那么就要将其设置为：NETLINK_GENERIC。
接下来，对于genl不可缺少的一步就是获取family id。family id是服务端注册family时，由控制器自动分配的。此时客户端尚不知道family id为多少，因此需要向客户端请求family id。
下面是一段获取family id的函数
static int genl_get_family_id(int sd, char *family_name)
{
msgtemplate_t ans;
int id, rc;
struct nlattr *na;
int rep_len;
rc = genl_send_msg(sd, GENL_ID_CTRL, 0, CTRL_CMD_GETFAMILY, 1,
CTRL_ATTR_FAMILY_NAME, (void *)family_name,
strlen(family_name)+1);
rep_len = recv(sd, &ans, sizeof(ans), 0);
if (rep_len < 0) {
return 0;
}
if (ans.n.nlmsg_type == NLMSG_ERROR || !NLMSG_OK((&ans.n), rep_len)) {
return 0;
}
na = (struct nlattr *) GENLMSG_DATA(&ans);
na = (struct nlattr *) ((char *) na + NLA_ALIGN(na->nla_len));
if (na->nla_type == CTRL_ATTR_FAMILY_ID) {
id = *(__u16 *) NLA_DATA(na);
} else {
id = 0;
}
return id;
}
在这个函数中，调用genl_send_msg（这个函数会在下文中介绍并给出源码）发送请求family id的消息，并调用recv接收服务端的反馈消息。这个消息中即包含了family id。
这个函数的第一个参数是已创建好的socket。第二个参数是family name，注意这里family name需要与服务端注册famile时的name字段一致。该函数返回值即是family id以下是一个调用示例。
int fid = genl_get_family_id(sock, "DOC_EXMPL");
5 Generic Netlink通信
这一节对如何使用Generic Netlink完成内核空间与用户空间的通信做介绍。并把我的示例代码贡献出来。
示例代码呈现了内核（服务端）和用户空间（客户端）收发数据的过程。
5.1 内核发送数据
以下是内核端发送数据的源码。在genl_msg_send_to_user中，调用genl_msg_prepare_usr_msg和 genl_msg_mk_usr_msg来准备socket buffer，为数据加上各种数据头（参考图2）。genlmsg_end把整个数据打包完成，通过genlmsg_unicast完成单播发送。
/**
* genl_msg_send_to_user - 通过generic netlink发送数据到netlink
*
* @data: 发送数据缓存
* @len: 数据长度 单位：byte
* @pid: 发送到的客户端pid
*
* return:
* 0: 成功
* -1: 失败
*/
int genl_msg_send_to_user(void *data, int len, pid_t pid)
{
struct sk_buff *skb;
size_t size;
void *head;
int rc;
size = nla_total_size(len); /* total length of attribute including padding */
rc = genl_msg_prepare_usr_msg(DOC_EXMPL_C_ECHO, size, pid, &skb);
if (rc) {
return rc;
}
rc = genl_msg_mk_usr_msg(skb, DOC_EXMPL_A_MSG, data, len);
if (rc) {
kfree_skb(skb);
return rc;
}
head = genlmsg_data(nlmsg_data(nlmsg_hdr(skb)));
rc = genlmsg_end(skb, head);
if (rc < 0) {
kfree_skb(skb);
return rc;
}
rc = genlmsg_unicast(&init_net, skb, pid);
if (rc < 0) {
return rc;
}
return 0;
}
static inline int genl_msg_mk_usr_msg(struct sk_buff *skb, int type, void *data, int len)
{
int rc;
/* add a netlink attribute to a socket buffer */
if ((rc = nla_put(skb, type, len, data)) != 0) {
return rc;
}
return 0;
}
static inline int genl_msg_prepare_usr_msg(u8 cmd, size_t size, pid_t pid, struct sk_buff **skbp)
{
struct sk_buff *skb;
/* create a new netlink msg */
skb = genlmsg_new(size, GFP_KERNEL);
if (skb == NULL) {
return -ENOMEM;
}
/* Add a new netlink message to an skb */
genlmsg_put(skb, pid, 0, &genl_family, 0, cmd);
*skbp = skb;
return 0;
}
5.2 用户空间接收数据
客户端调用通用的recv函数即可完成从内核来的数据的接收。需要注意的是，接收到的数据包含几级的header（图3），我们需要准确地定位到我们所需数据的位置。
当没有用户自定义头部（即图3中的User Msg，在注册family时把hdrsize置0）时，可以构建这样的数据结构用于接收数据。这样，收到的数据中的netlink header和genl header就被很容易地剥离开来。
typedef struct msgtemplate {
struct nlmsghdr n;
struct genlmsghdr g;
char data[MAX_MSG_SIZE];
} msgtemplate_t;
下面是客户端接收数据函数的源码：
#define GENLMSG_DATA(glh) ((void *)(NLMSG_DATA(glh) + GENL_HDRLEN))
#define NLA_DATA(na) ((void *)((char *)(na) + NLA_HDRLEN))
void genl_rcv_msg(int fid, int sock, char **string)
{
int ret;
struct msgtemplate msg;
struct nlattr *na;
ret = recv(sock, &msg, sizeof(msg), 0);
if (ret < 0) {
return;
}
//printf("received length %d\n", ret);
if (msg.n.nlmsg_type == NLMSG_ERROR || !NLMSG_OK((&msg.n), ret)) {
return;
}
if (msg.n.nlmsg_type == fid && fid != 0) {
na = (struct nlattr *) GENLMSG_DATA(&msg);
*string = (char *)NLA_DATA(na);
}
}
以上函数中，第一个参数为family id，第二个参数为socket，第三个参数为待接收数据的buffer。
5.3 用户空间发送数据
客户端发送数据简单地说就是调用通用的socket API---sendto来发送数据
/**
* genl_send_msg - 通过generic netlink给内核发送数据
*
* @sd: 客户端socket
* @nlmsg_type: family_id
* @nlmsg_pid: 客户端pid
* @genl_cmd: 命令类型
* @genl_version: genl版本号
* @nla_type: netlink attr类型
* @nla_data: 发送的数据
* @nla_len: 发送数据长度
*
* return:
* 0: 成功
* -1: 失败
*/
int genl_send_msg(int sd, u_int16_t nlmsg_type, u_int32_t nlmsg_pid,
u_int8_t genl_cmd, u_int8_t genl_version, u_int16_t nla_type,
void *nla_data, int nla_len)
{
struct nlattr *na;
struct sockaddr_nl nladdr;
int r, buflen;
char *buf;
msgtemplate_t msg;
if (nlmsg_type == 0) {
return 0;
}
msg.n.nlmsg_len = NLMSG_LENGTH(GENL_HDRLEN);
msg.n.nlmsg_type = nlmsg_type;
msg.n.nlmsg_flags = NLM_F_REQUEST;
msg.n.nlmsg_seq = 0;
/*
* nlmsg_pid是发送进程的端口号。
* Linux内核不关心这个字段，仅用于跟踪消息。
*/
msg.n.nlmsg_pid = nlmsg_pid;
msg.g.cmd = genl_cmd;
msg.g.version = genl_version;
na = (struct nlattr *) GENLMSG_DATA(&msg);
na->nla_type = nla_type;
na->nla_len = nla_len + 1 + NLA_HDRLEN;
memcpy(NLA_DATA(na), nla_data, nla_len);
msg.n.nlmsg_len += NLMSG_ALIGN(na->nla_len);
buf = (char *) &msg;
buflen = msg.n.nlmsg_len ;
memset(&nladdr, 0, sizeof(nladdr));
nladdr.nl_family = AF_NETLINK;
while ((r = sendto(sd, buf, buflen, 0, (struct sockaddr *) &nladdr
, sizeof(nladdr))) < buflen) {
if (r > 0) {
buf += r;
buflen -= r;
} else if (errno != EAGAIN) {
return -1;
}
}
return 0;
}
5.4 内核接收数据
内核端一旦收到generic netlink数据，会触发doit函数运行（上文第3节有提及doit的初始化方法）。
doit传入两个参数，skb即是接收到的数据，info包含了Genl消息的一些常用指针。这两个结构体字段详见内核源码。
skb收到的数据还包括了多层的包头，以下程序中的nlmsg_hdr，nlmsg_data，genlmsg_data，nla_data即是把这些包头层层剥开，para->string指向的数据即是用用户空间传来的“纯数据”。
int genl_recv_doit(struct sk_buff *skb, struct genl_info *info)
{
/* doit 没有运行在中断上下文 */
static int kthread_num = 0;
struct nlmsghdr *nlhdr;
struct genlmsghdr *genlhdr;
struct nlattr *nlh;
struct thread_para *para; /* 给线程传递参数的结构体 */
nlhdr = nlmsg_hdr(skb);
genlhdr = nlmsg_data(nlhdr);
nlh = genlmsg_data(genlhdr);
/* 配置给新开线程所传的参数 */
/* para 在线程函数thread_string_proc中释放 */
para = (struct thread_para *)kmalloc(sizeof(struct thread_para), GFP_KERNEL);
para->string = nla_data(nlh);
para->pid = nlhdr->nlmsg_pid;
/* 每收到一个字符串开辟一个线程 */
kthread_run(thread_string_proc, (void *)(para), "kthread %d", kthread_num++);
return 0;
}
