鲜为人知电源EMC世界的魔鬼函数：时频域中的幽灵与它的驯服之道

每一位电源工程师的职业生涯中，都至少有一次，在深夜里面对着一台反复无常的EMC测试设备。它时而通过，时而失败，所有的整改措施都像是朝迷雾中开枪——你听到回声，却永远不知道是否击中了目标。本文将要揭示的，正是那片迷雾中真正的幽灵：一个在时域与频域间自由穿梭的魔鬼函数。

第一章：幽灵现形——从一例“简单”的RC整改说起

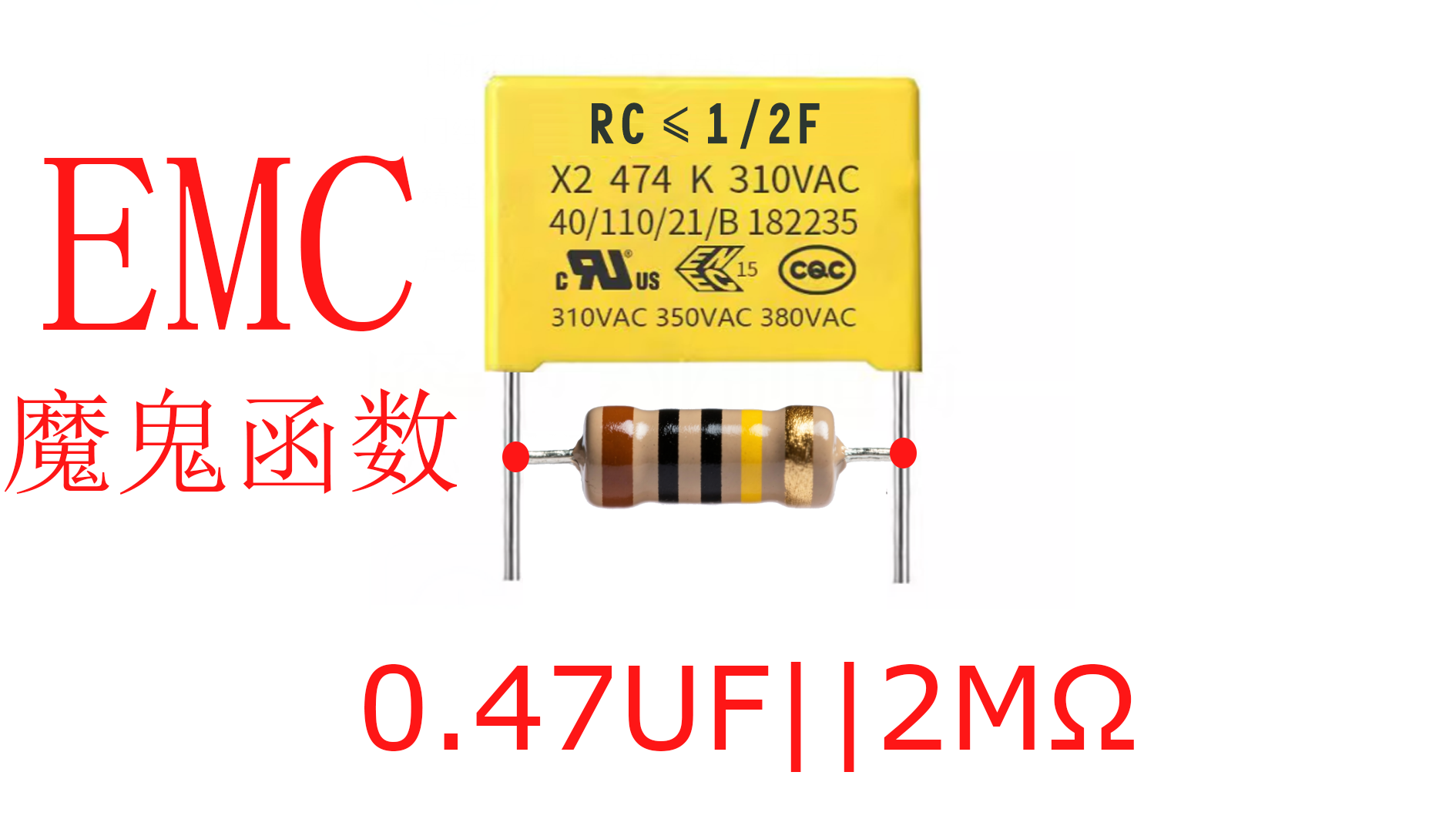

故事始于一个看似无害的经典设计：X电容放电电阻。

参数：

• 电阻 R = 2 MΩ
• 电容 C = 0.47 μF
• 时间常数 τ = RC = 0.94秒
• 工频半周期 T/2 = 0.01秒

数学困境：

math

τ >> T/2  (0.94s >> 0.01s)

这个不起眼的不等式，正是潘多拉魔盒的钥匙。它意味着电容在每个半周期结束时，来不及放电。

初始电压如滚雪球般积累，直到某个瞬间：

math

V_c(0) = -V_p ≈ -311V \quad (\text{负半周期残留})

当电源极性突然翻转时，完美的LC谐振条件达成：

math

V_{peak} = V_p - 2V_p\cos(\omega_0 t)

在 cos(ω₀t) = -1 时，我们得到了第一个魔鬼的签名：

math

V_{resonance} = 3V_p ≈ 933V

但这，仅仅是序幕。

第二章：魔鬼的真身——当电感开始“暴怒”

真正的幽灵出现在电流被强行打断的时刻。

假设EMI电感中已建立了I_peak = 1A的电流，当开关火花在Δt = 10ns内将其切断：

math

V_{spike} = L \frac{di}{dt} = 100\mu H \times \frac{1A}{10ns} = 10,000V

10kV！ 而且这个数字随着电流增大或火花时间缩短而急剧飙升。

现在，让我们正式请出今晚的主角：

第三章：魔鬼函数的数学肖像

这个随机电压尖峰可以描述为：

math

V_{demon}(t) = \frac{L \cdot I_{peak}}{\Delta t} \cdot \delta(t - t_0) \cdot e^{-\frac{t}{\tau_d}} \cdot \cos(\omega_0 t + \phi)

其中每一个参数都是一个随机变量：

• t₀：脉冲发生的随机相位
• Δt：火花持续时间的随机性（1ns-1μs）
• I_peak：切断前电流的随机幅值
• φ：电路初始状态的随机相位

这就是EMC世界的魔鬼函数——一个在五个维度上随机游走的幽灵。

第四章：魔鬼的舞步——为什么传统整改总是徒劳

4.1 频域分析的失效

传统EMC工程师习惯于在频域思考，但魔鬼函数的傅里叶变换是：

math

\mathcal{F}\{V_{demon}\} = \frac{L I_{peak}}{\Delta t} \cdot e^{-j\omega t_0} \cdot \frac{1 + j\omega\tau_d}{1 + (\omega\tau_d)^2} \ast \delta(\omega \pm \omega_0)

翻译成工程语言：这是一个在全频段随机涂抹能量的宽频信号。

今天的整改可能在100MHz处增加了磁环，明天魔鬼只是简单地把t₀移动了几个微秒，能量就转移到了150MHz。这就是为什么：

• 周一测试通过，周二失败
• 实验室A通过，实验室B不通过
• 稍微移动线缆，结果天差地别

4.2 “TNT爆炸转角度”的深刻比喻

打个比方传统的EMC整改就像：

“在一个充满煤气的房间里，到处扑灭零星火苗，却从不关闭煤气总阀。”

我们常用的手段：

• 加磁环：增加阻尼，但可能改变谐振频率
• 改屏蔽：改变辐射路径，但传导依旧
• 调滤波：在频域上挖战壕，但敌人在时域上转移

所有这些，都只是在改变魔鬼的舞步，而非终止它的演出。

第五章：驯服魔鬼——从数学根源斩断幽灵之链

5.1 根治方案：重新设计RC参数

方案A：确保充分放电

math

R \leq \frac{T/2}{C} = \frac{0.01s}{0.47\mu F} \approx 21.3k\Omega

方案B：减小储能

math

C \leq \frac{T/2}{R} = \frac{0.01s}{2M\Omega} = 5nF

这两个不等式，就是关闭煤气总阀的钥匙。

5.2 深层工程哲学

能量路径管理：为异常能量提供预设的、可控的泄放路径，而不是任其在系统中横冲直撞。

时间常数匹配：确保所有储能元件的时间常数与系统的工作节奏相匹配。

容错设计：承认魔鬼必然存在，但在设计时就为它准备好安全的“舞池”。

第六章：超越电源——魔鬼函数的普适性

这个魔鬼函数不仅存在于电源设计中：

• 数字电路：时钟边沿的振铃
• 电机驱动：IGBT关断时的电压尖峰
• 通信系统：阻抗失配的反射
• 任何包含电感和开关的系统

识别你系统中的魔鬼函数，是成为顶级硬件工程师的必经之路。

结语：与幽灵共舞

从业多年的工程师都会逐渐明白：EMC不是一门关于“消除”的艺术，而是关于“理解”和“引导”的科学。

那个在时频域中游走的魔鬼函数，永远不会被彻底消灭。但通过深刻的数学理解和正确的工程设计，我们可以：

• 预测它的行为
• 限制它的破坏
• 引导它的能量
• 最终，与这个幽灵达成安全的共处

下一次，当你在EMC实验室中面对那台反复无常的设备时，请记住：你面对的不是随机的噪声，而是一个有着严格数学规律的魔鬼函数。而现在，你已经知道了它的真名。
