UnrealEngine（UE4）实现开关门效果

UE4系列文章目录

前言

虚幻引擎4是一个游戏开发工具的集合，能够生成从2D移动游戏到AAA控制台游戏的一切。它是《方舟：生存进化》、《铁拳7》和《王国之心III》等游戏的引擎。玩家熟知的就有《绝地求生》、《使命召唤》等各种好玩的游戏，精致的画面场景，华丽的战争特效，可以给玩家带来最震撼的世界。而在细微之处，使用真实的物理引擎，搭配所有渲染物体与，模型进行真实的动力学加持，让物体之间的碰撞显得更加真实，也让各种战斗场景让你有种身临其境的感觉！

在虚幻引擎4中开发对于初学者来说非常简单。使用蓝图可视化脚本系统，您可以创建整个游戏，而无需编写一行代码！结合易于使用的界面，您可以快速启动并运行原型。

本虚幻引擎4教程的重点是帮助初学者入门。本教程将介绍以下要点：
终于学习到UE4的蓝图部分了
先看下最终效果

一、制作步骤

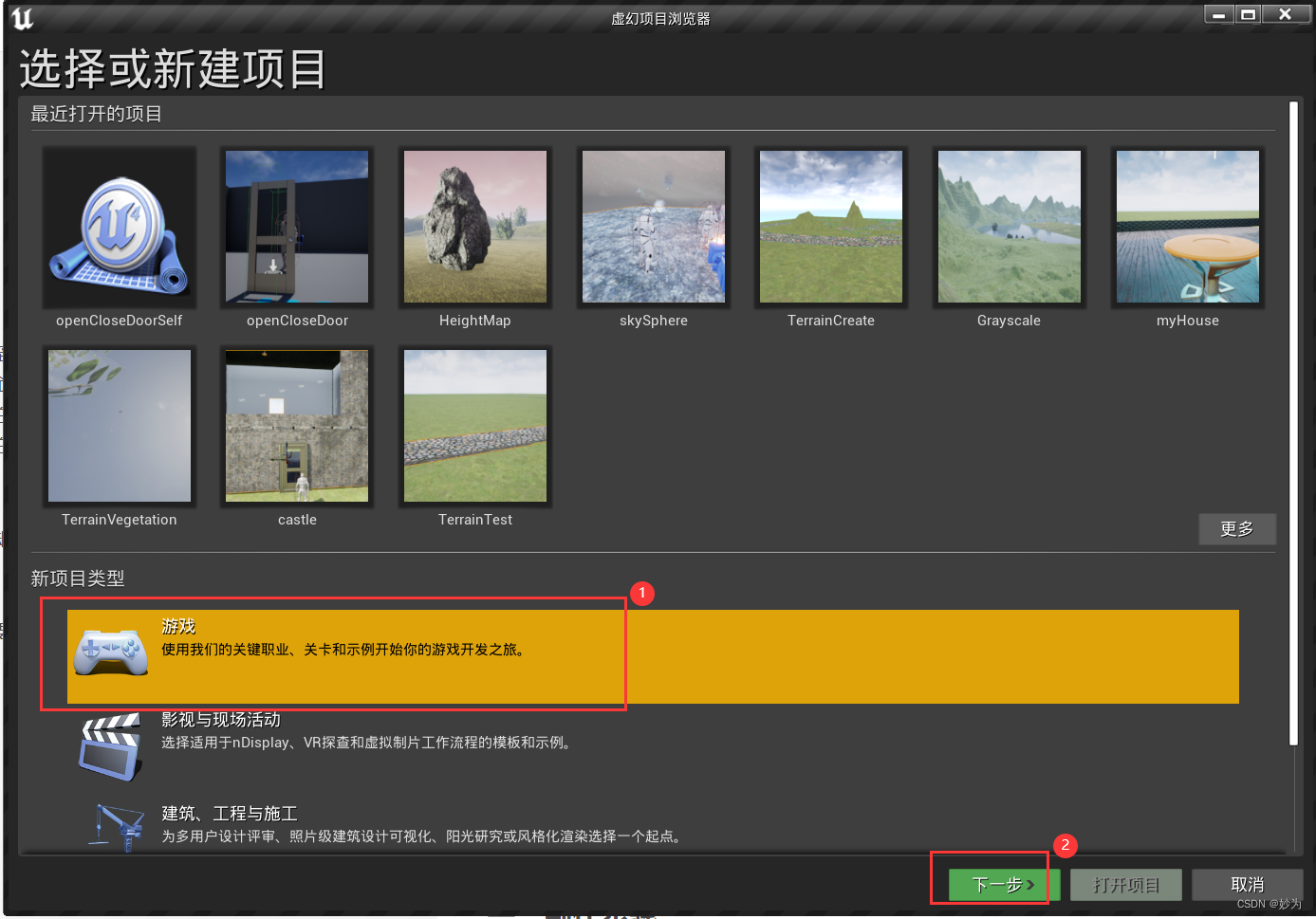

1.新建项目
（1）选择“游戏”，然后点击下一步

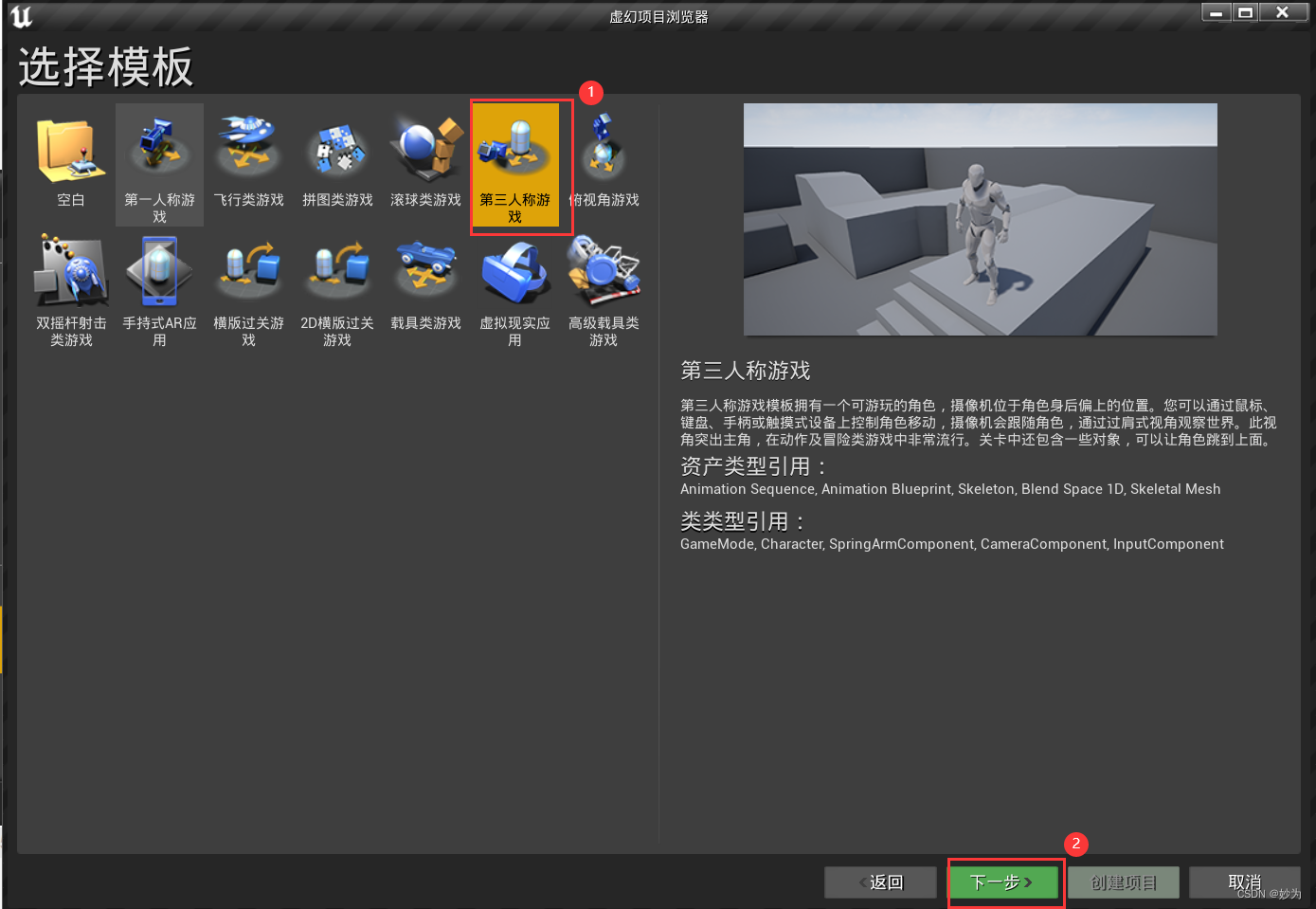

(2).选择模板
选择“第三人称游戏”，然后点击下一步

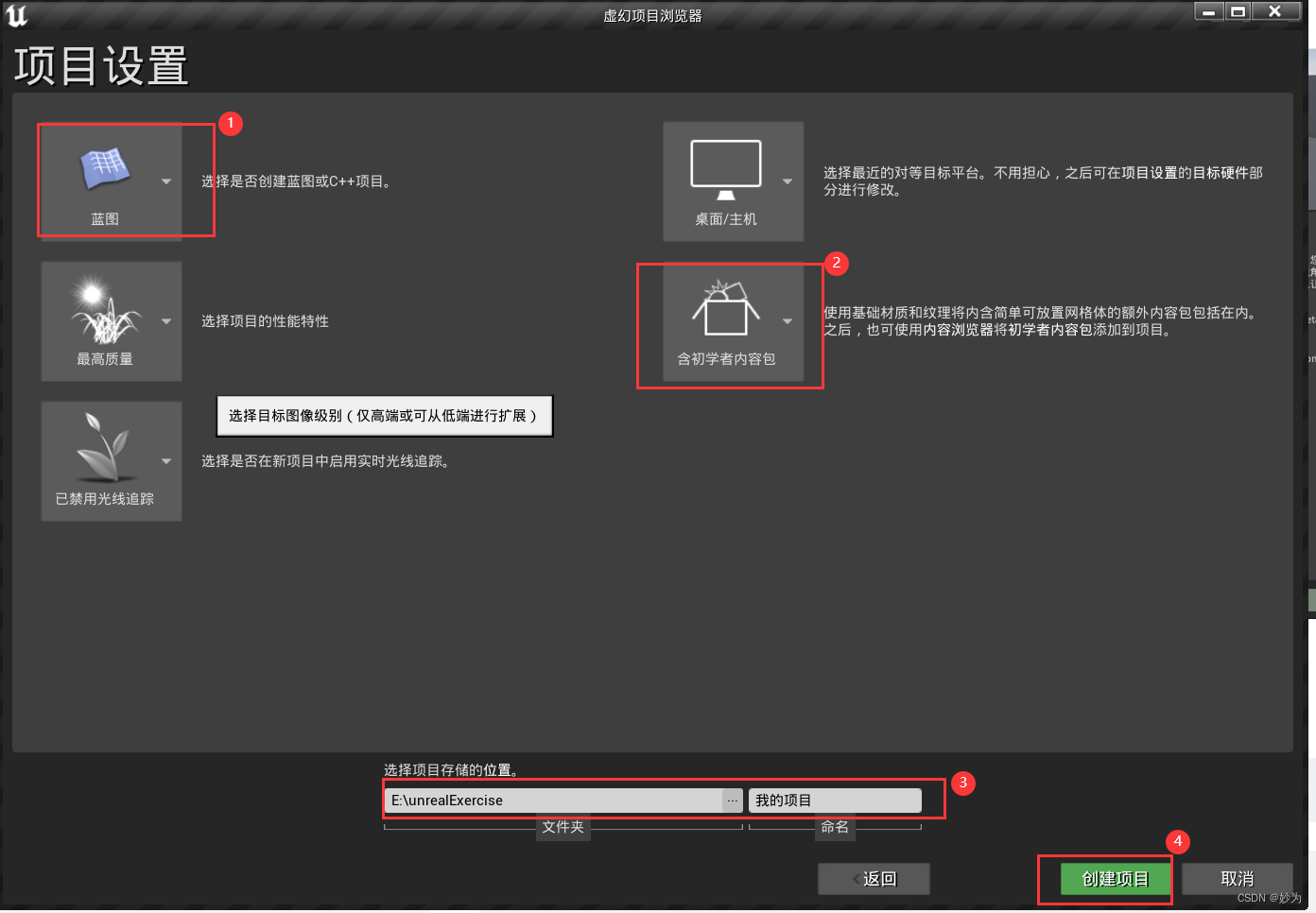

(3).项目设置
使用默认的就好，注意：选择“蓝图”和“含初学者内容包”，初学者内容里面有我们后面用到的素材-门，设置项目名称

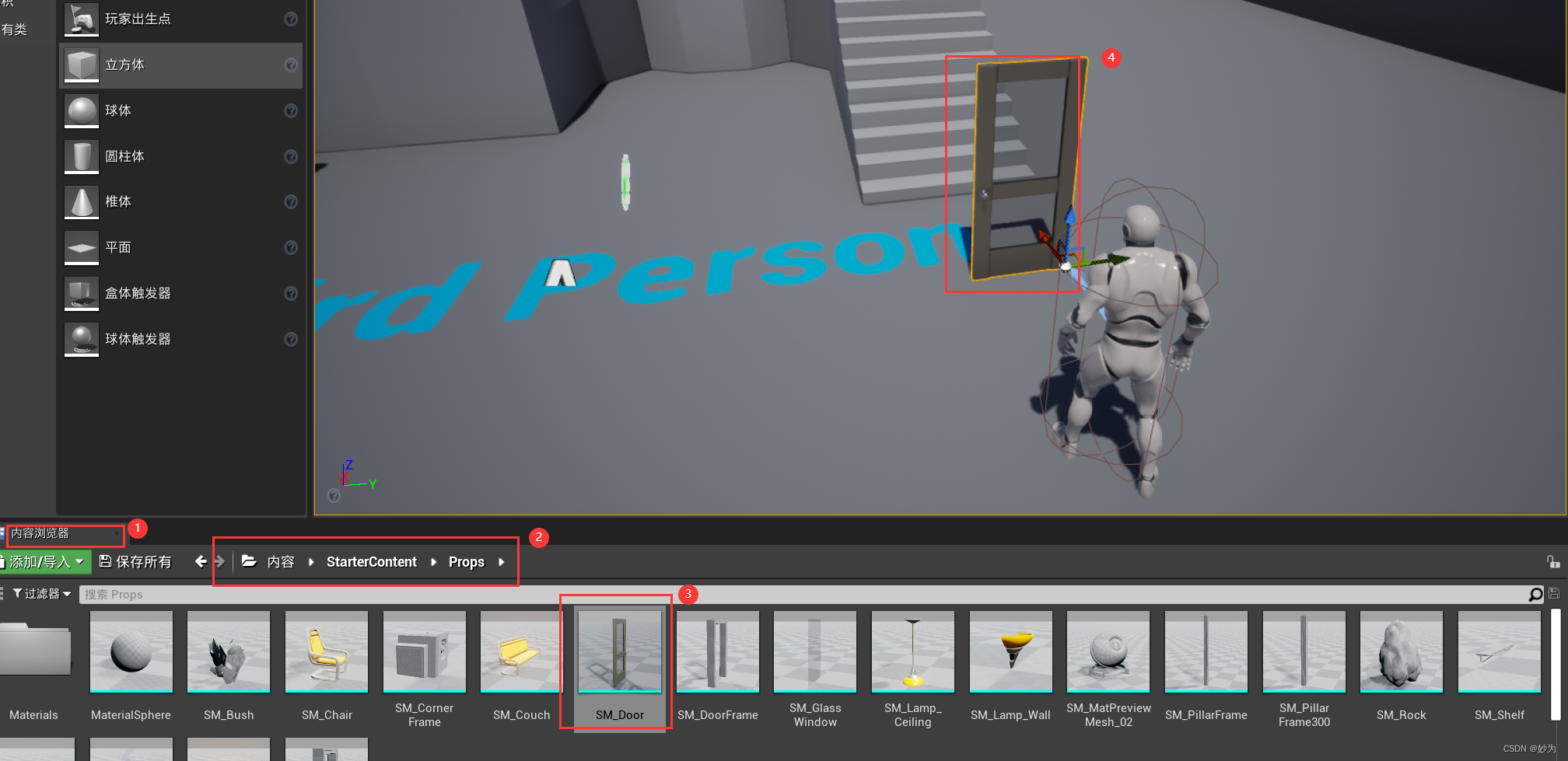

(4).把门拖入场景中
在内容浏览器中，把门拖入场景中

(5).设置门的碰撞

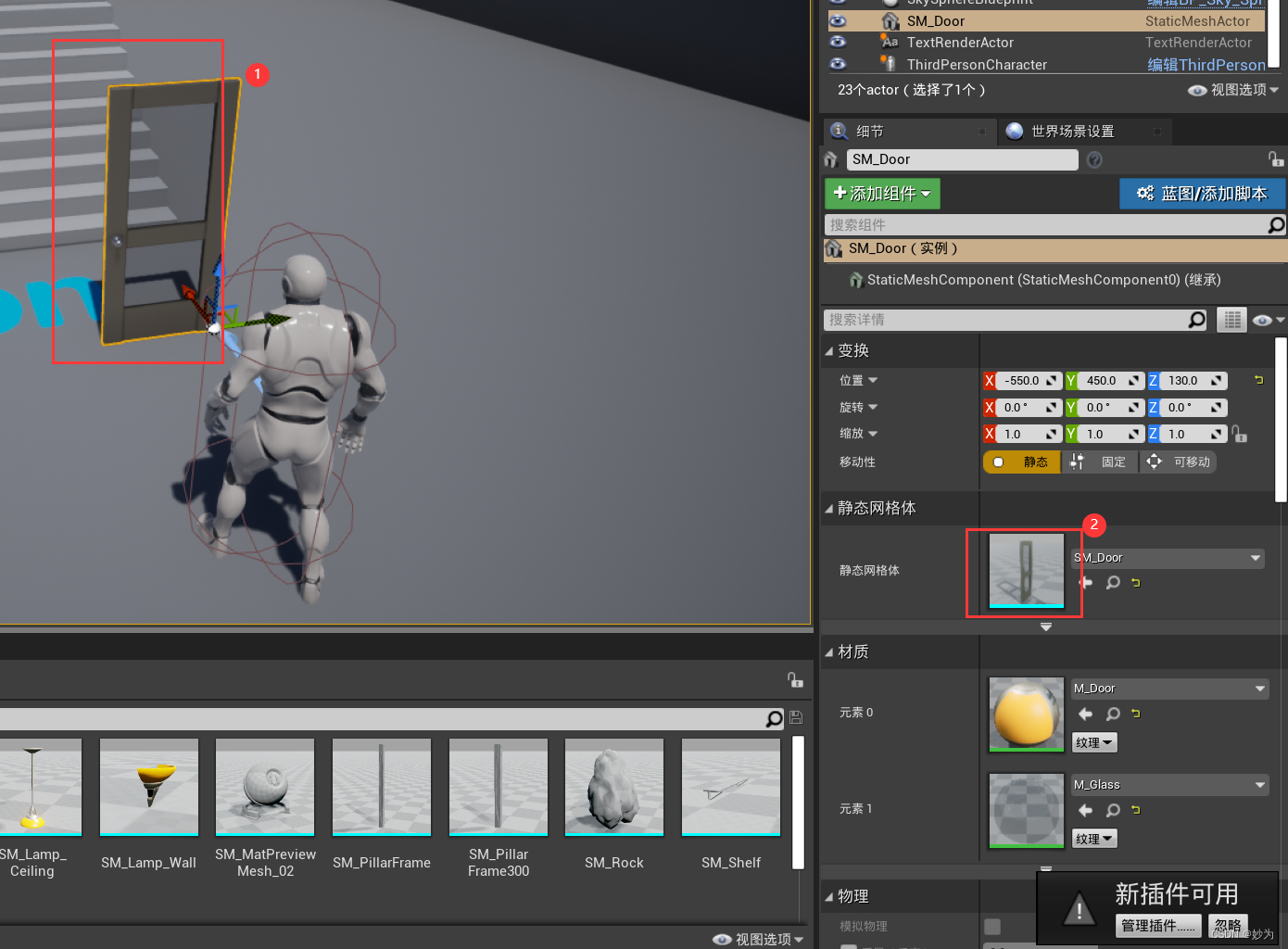

在场景中鼠标选中门，然后再右边的“静态网格体”用鼠标双击

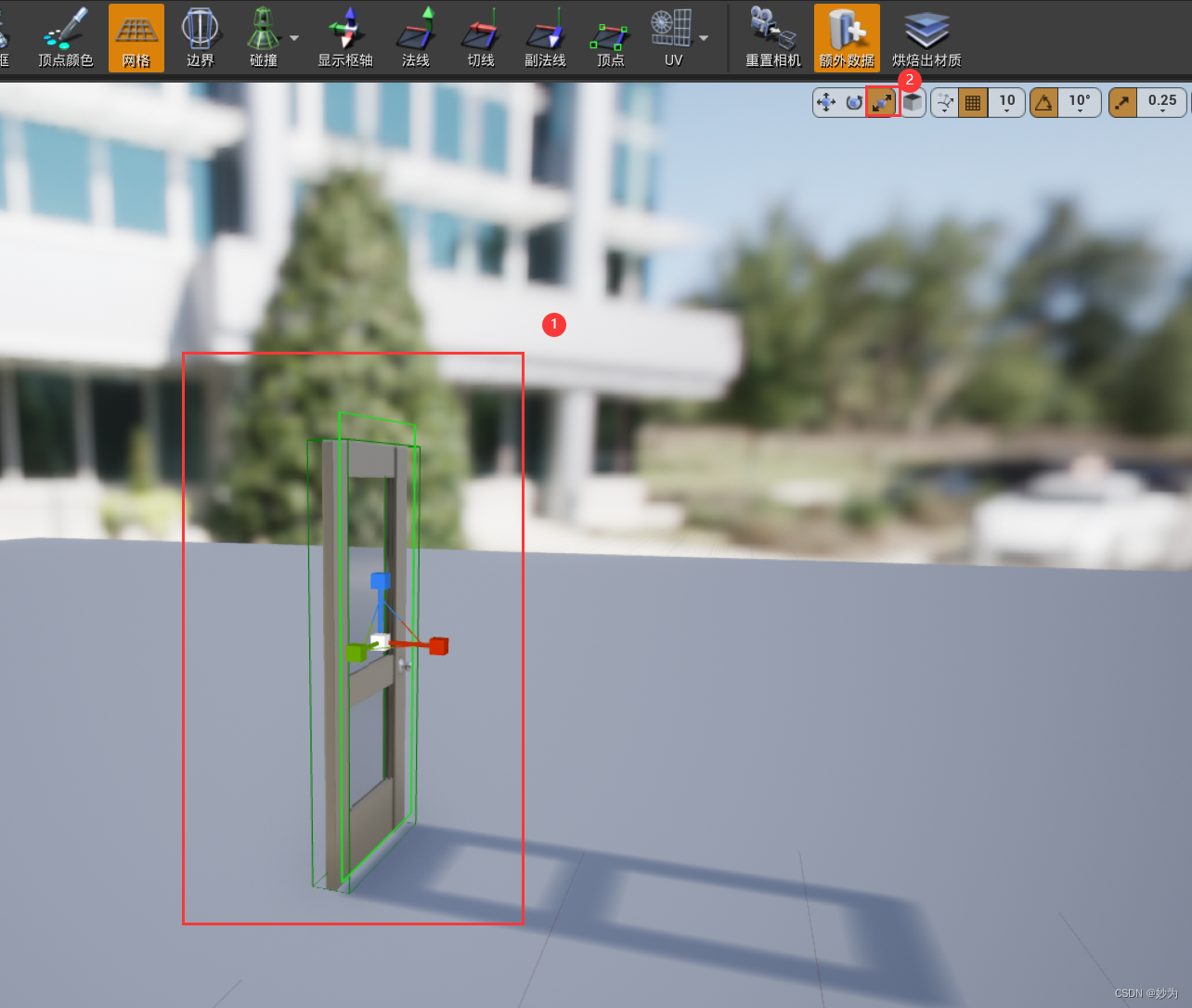

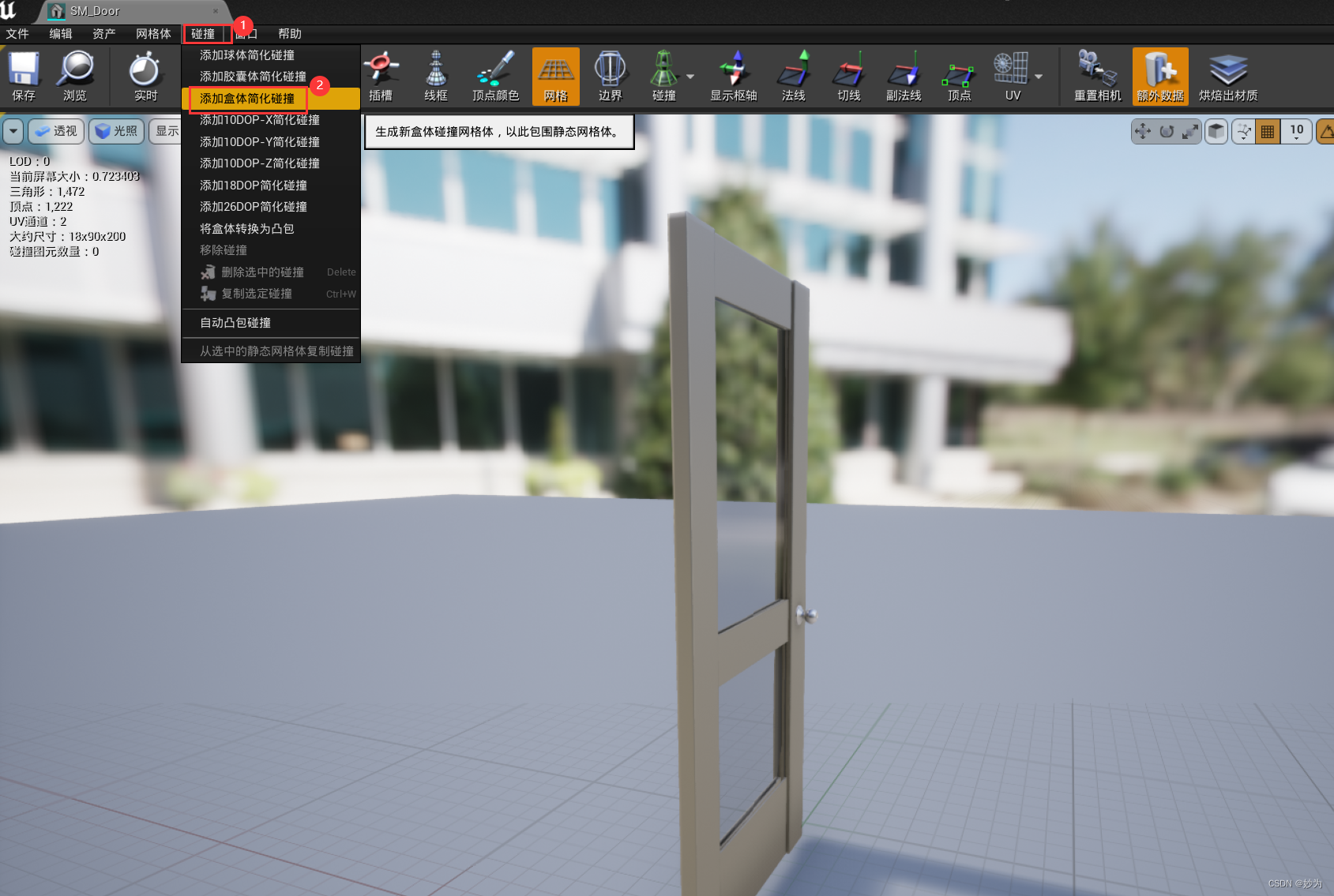

选择“碰撞”->“添加盒体简化碰撞”

把门的碰撞范围调整缩放

(6)添加盒体触发器

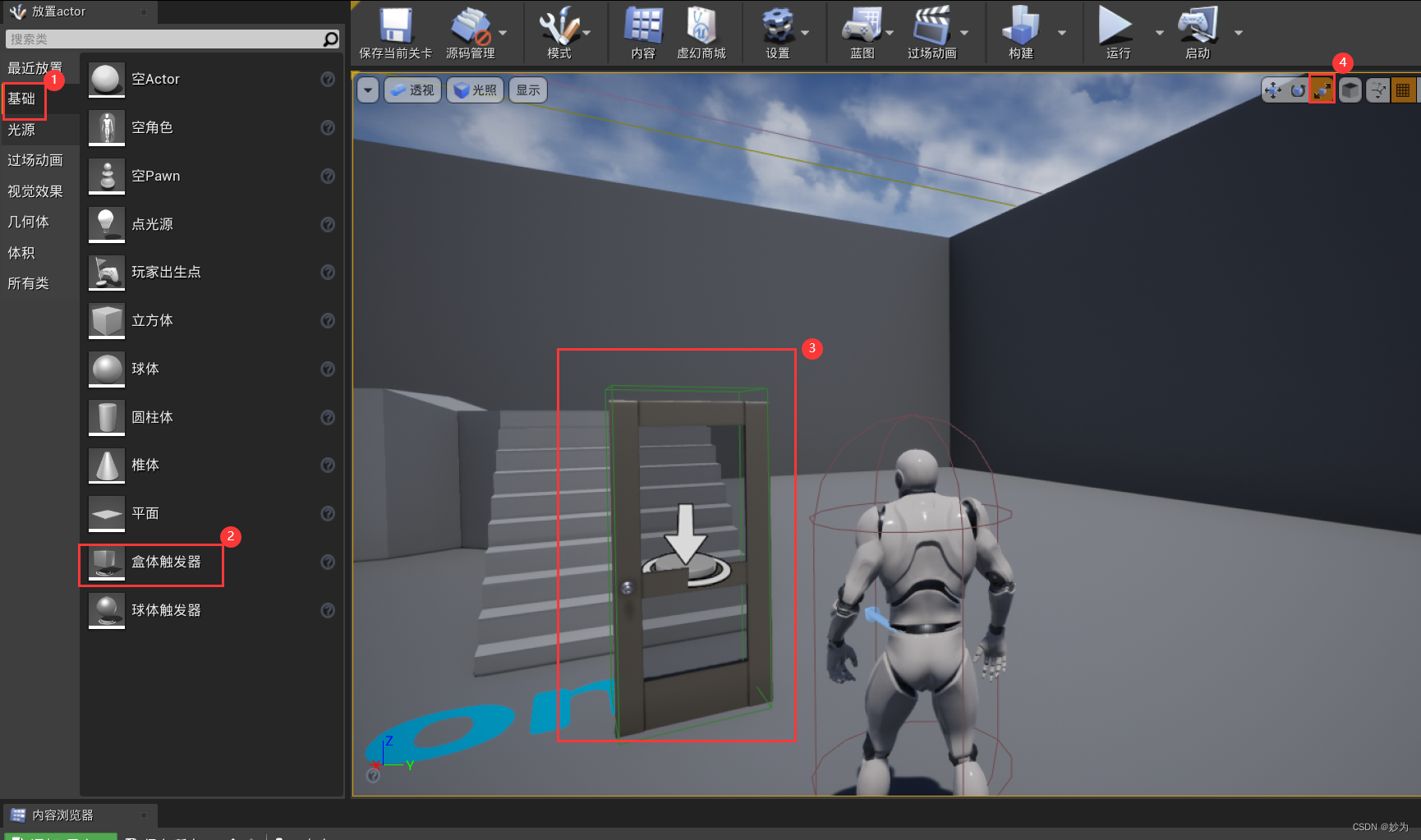

在放置actor中选择“基础 ”->盒体触发器，拖入到场景的门上，并调整范围：绿色线框包裹住门

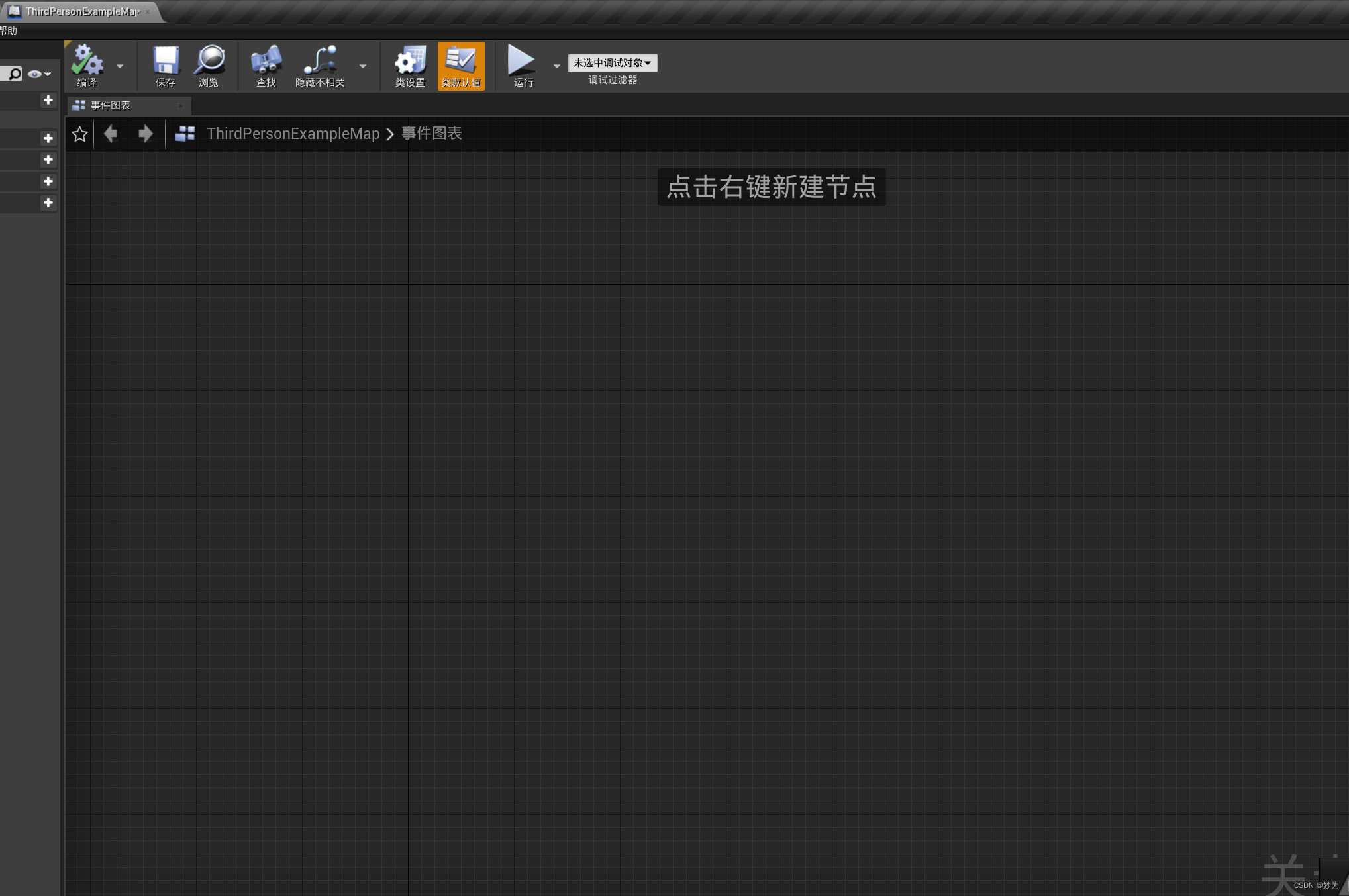

（7）打开关卡蓝图视口

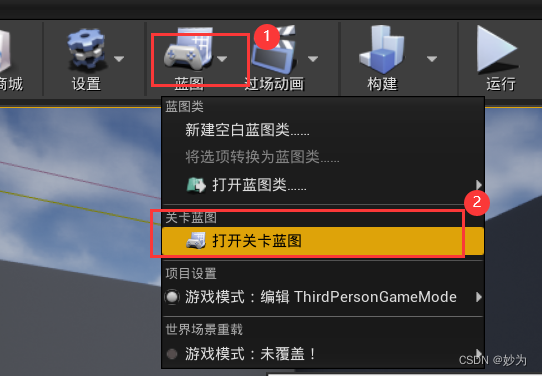

在“蓝图”->“打开关卡蓝图”


(8)添加门的引用对象

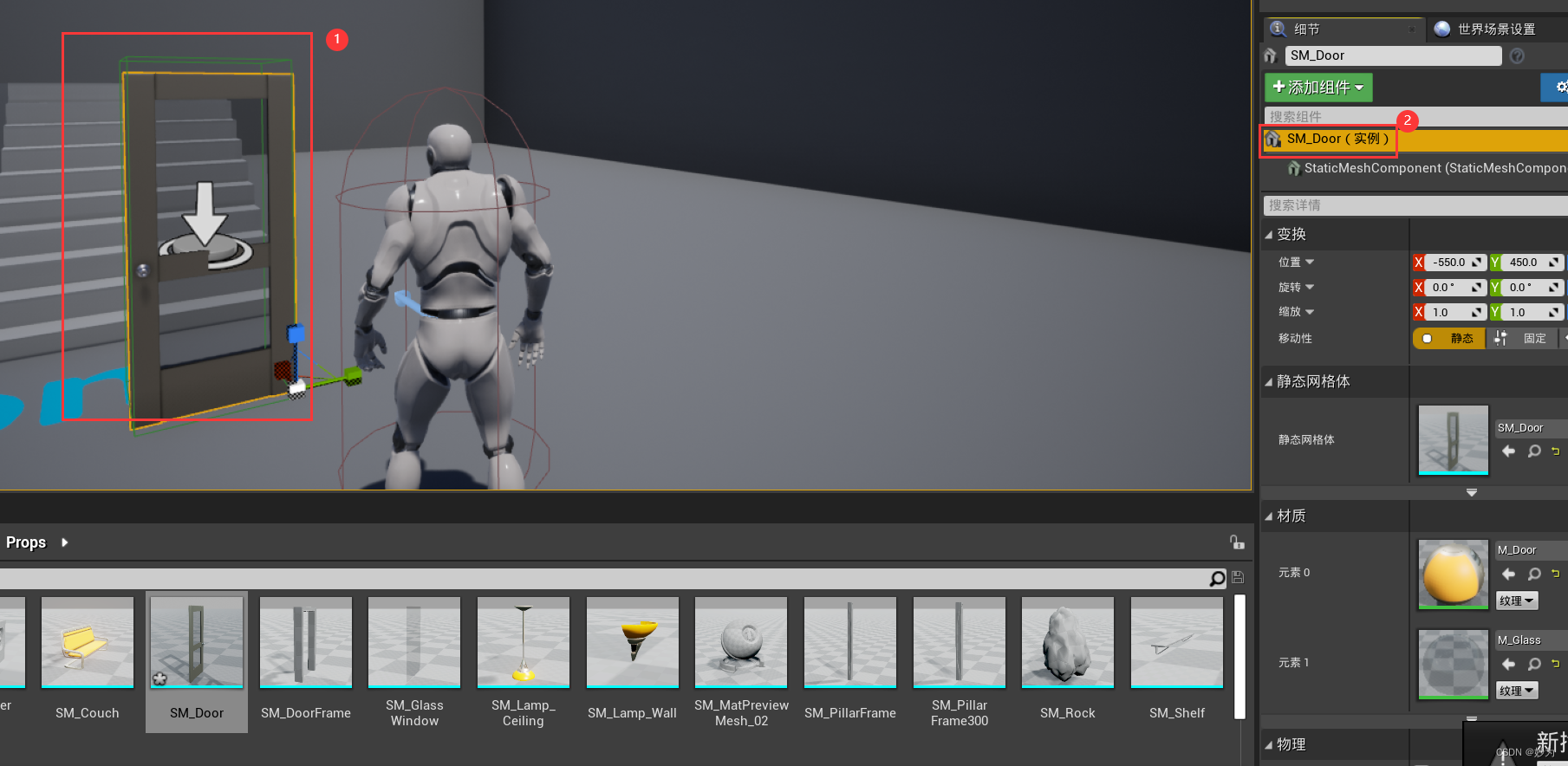

在主视口中选中门-SM_Door

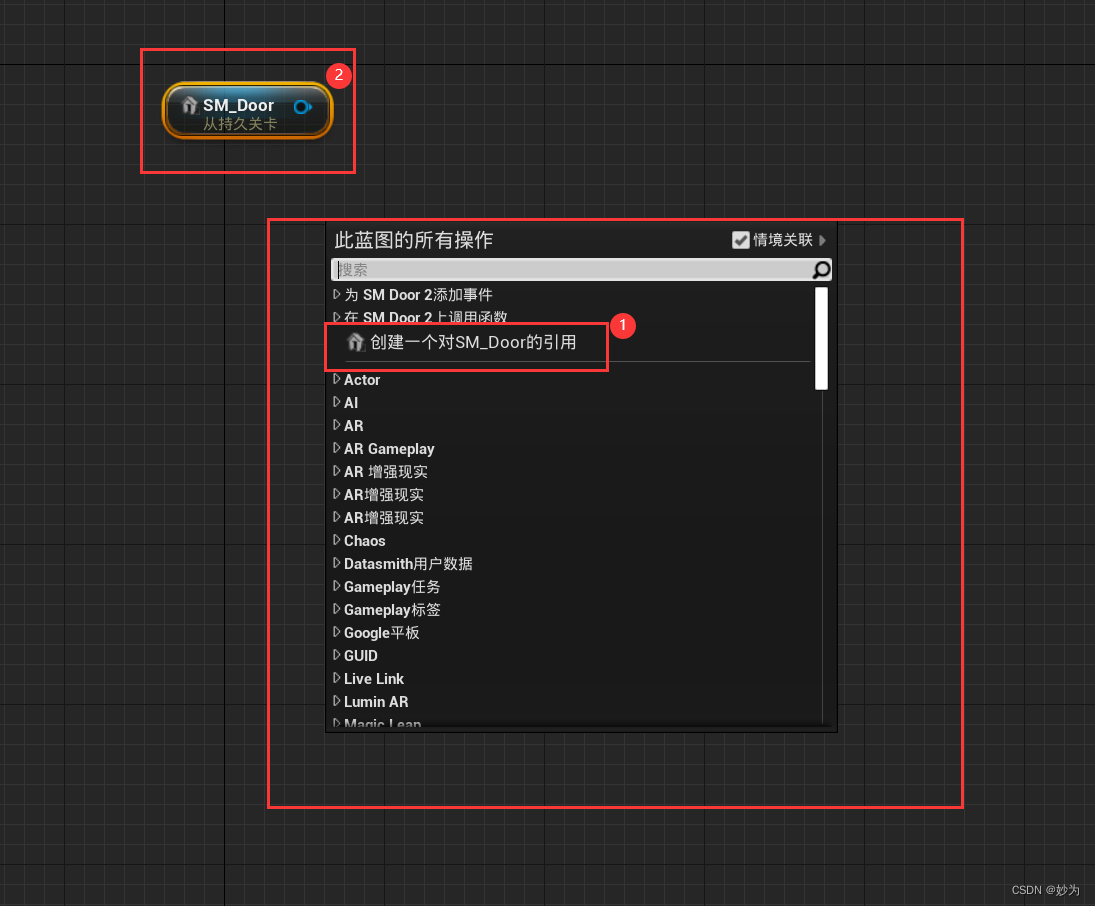

切换到蓝图视口，鼠标右键弹出窗口,选择"创建一个对SM——Door的引用"

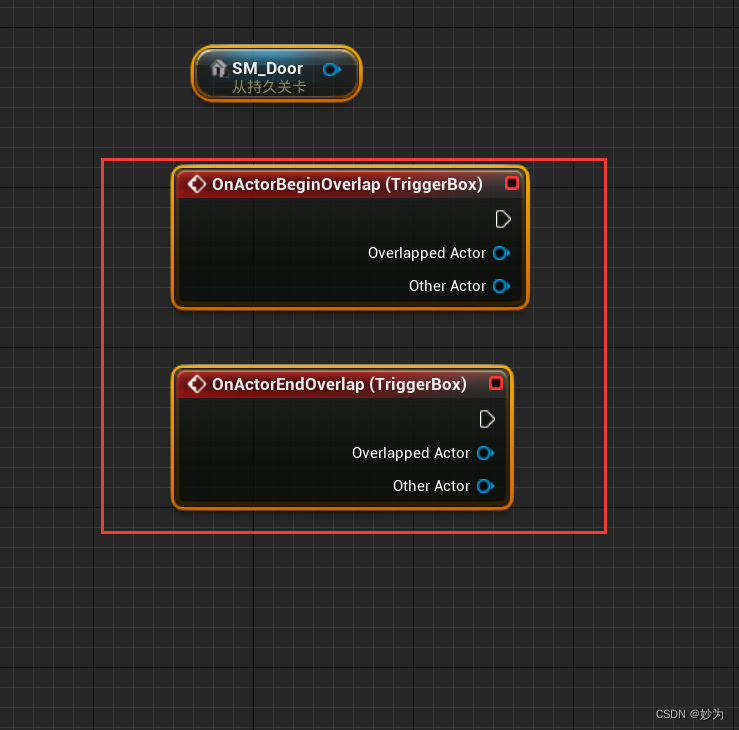

（9）为盒体触发器添加进入和离开事件

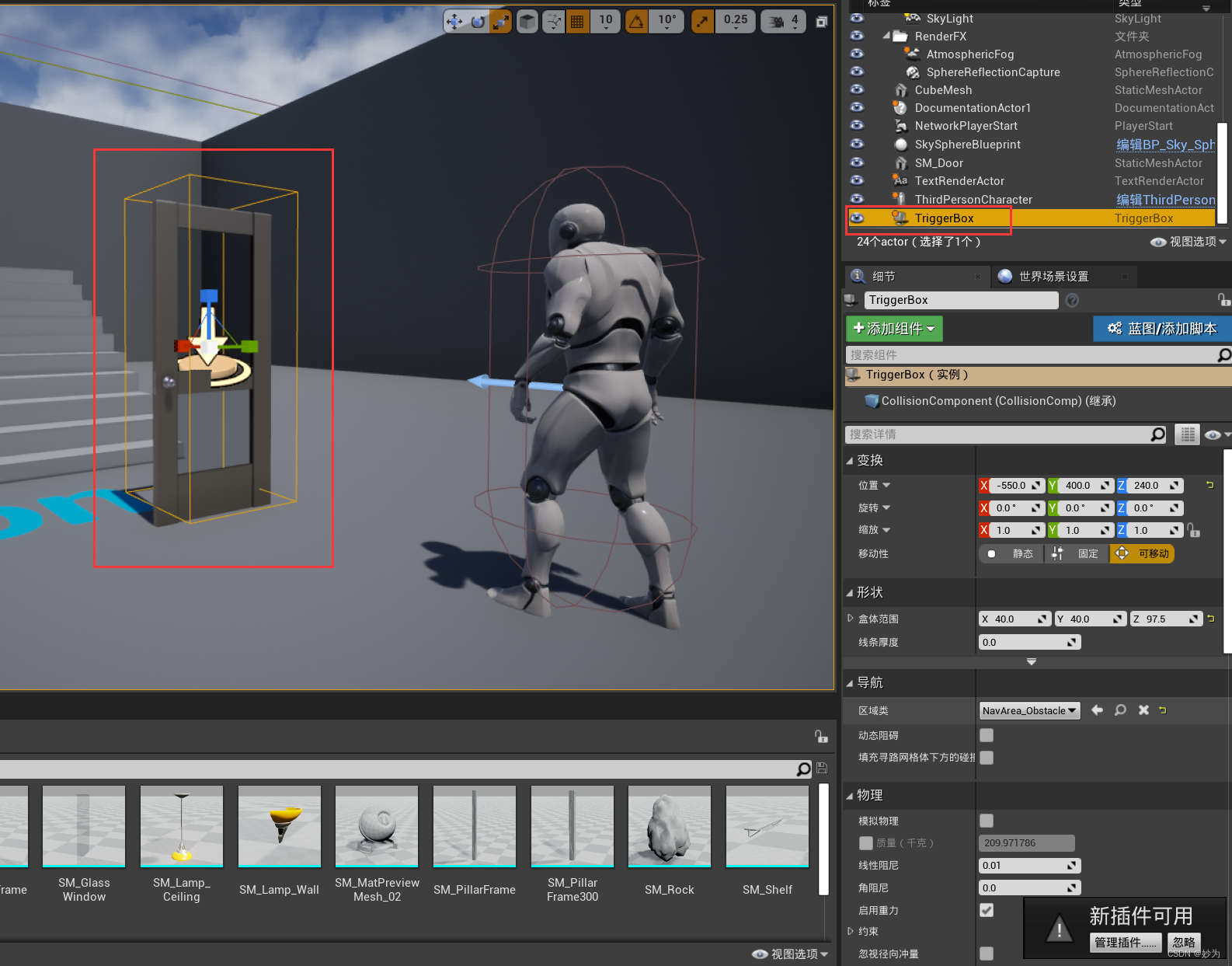

在主视口选择盒体触发器-TriggerBox

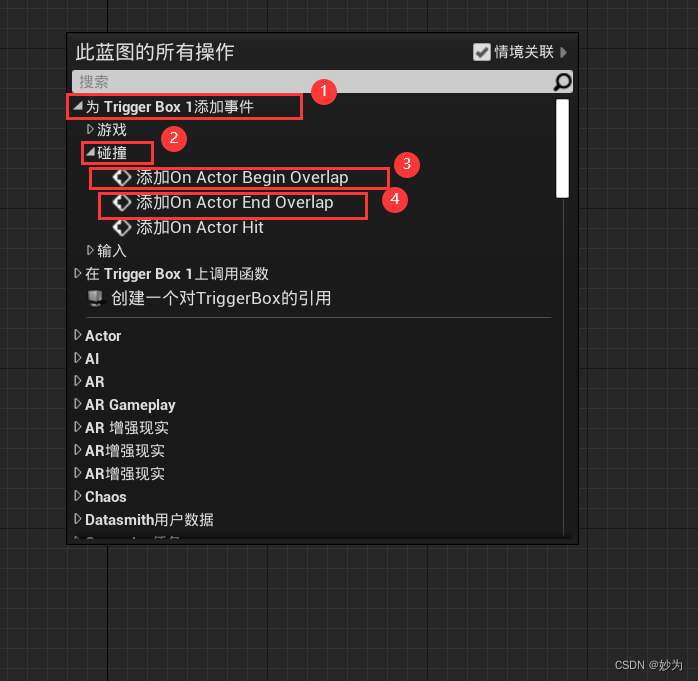

在蓝图关卡中鼠标右键弹出窗口，选择“为Trigger Box1添加事件”->碰撞->添加On Actor Begin Overlap
选择“为Trigger Box1添加事件”->碰撞->添加On Actor End Overlap


（10）设置Actor旋转
由于UE4中Z轴朝上，所以门是按照Z轴旋转，所以把Z轴旋转80度，具体操作：

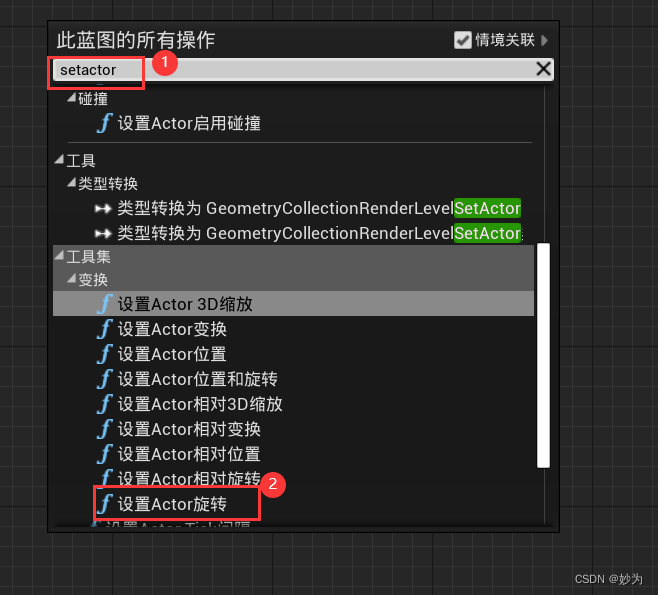

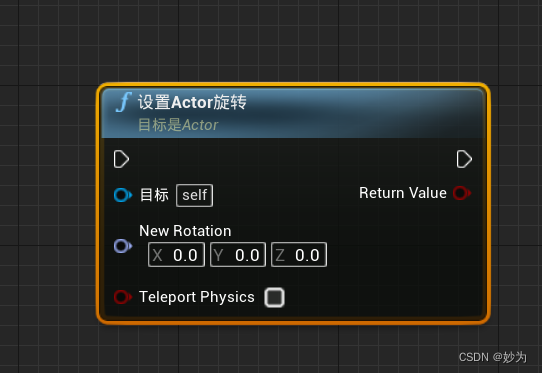

在蓝图关卡中，点击鼠标右键弹出窗口,在搜索栏中输入"setactor"->设置Actor旋转

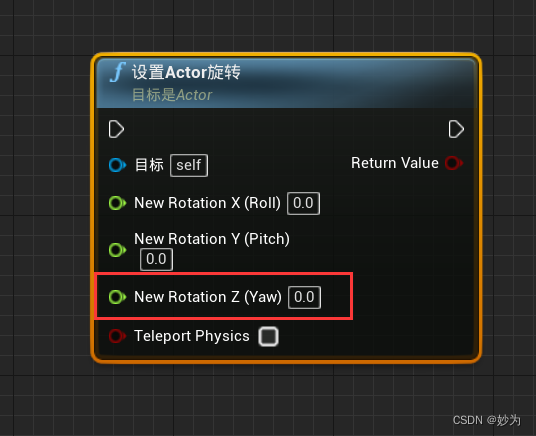

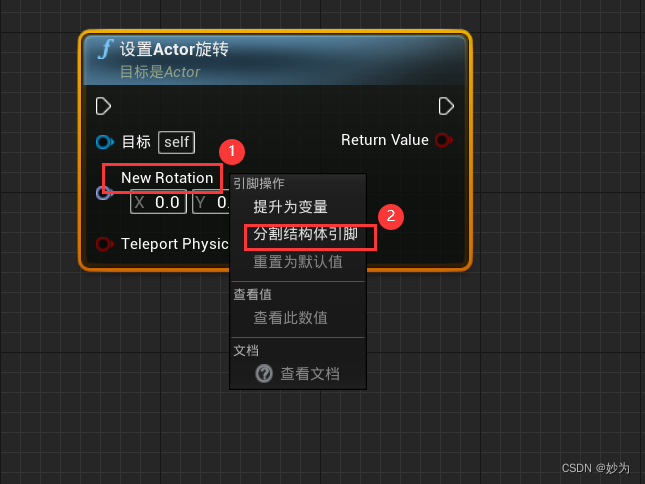

选择“New Roatation”,鼠标右键弹出“分割结构体引脚”


（11）设置时间轴

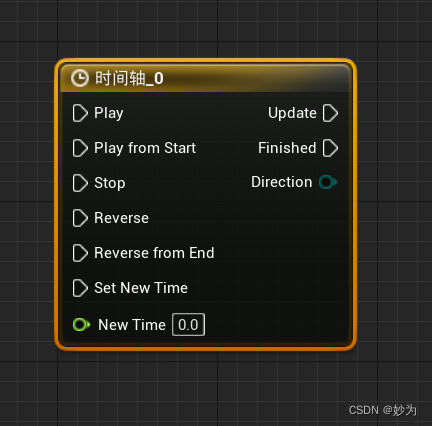

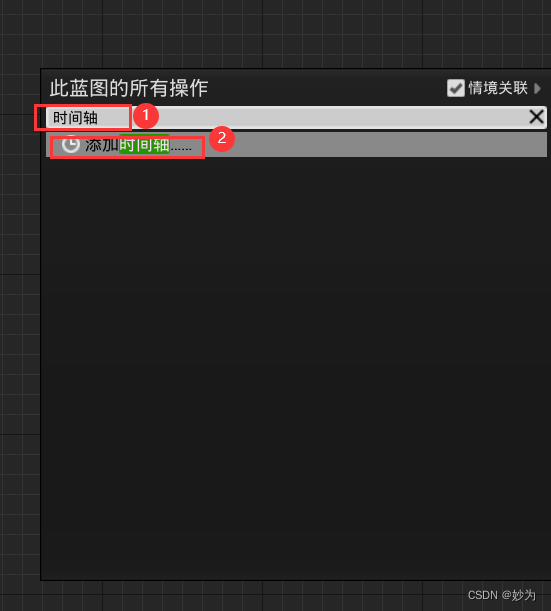

鼠标右键弹出窗口，在搜索栏中输入“时间轴”->添加时间轴

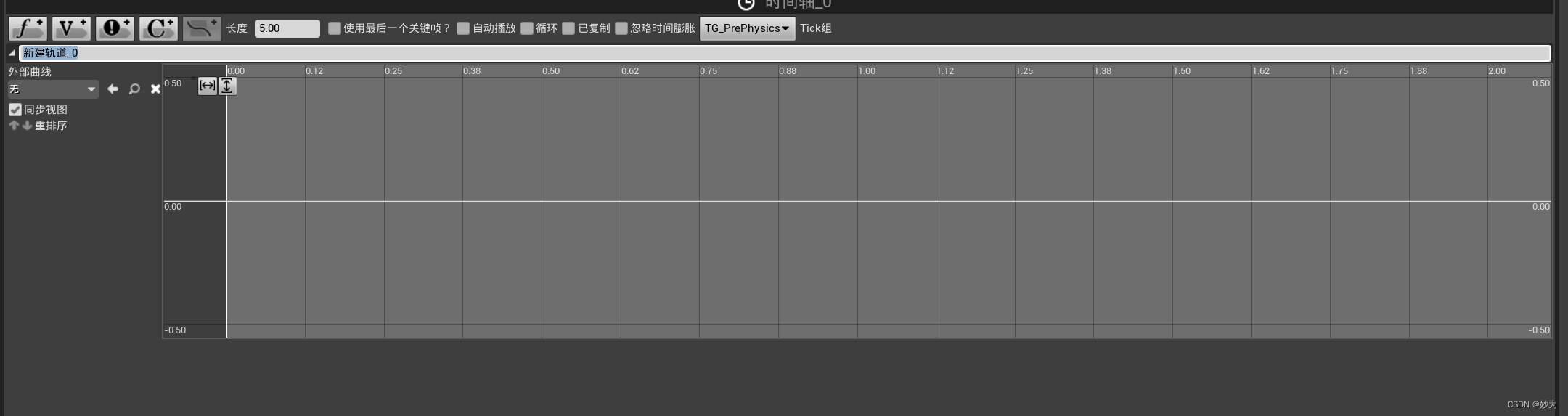

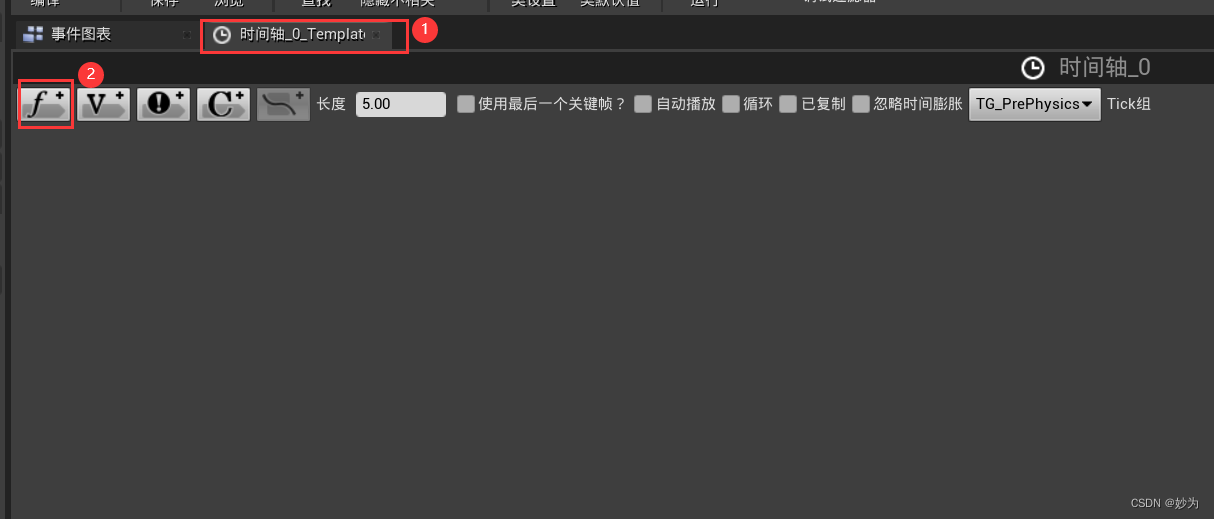

双击“时间轴_0”,弹出时间轴模板，选择添加浮点型轨道，点击“f +”图标

（12）在时间轴上添加关键帧

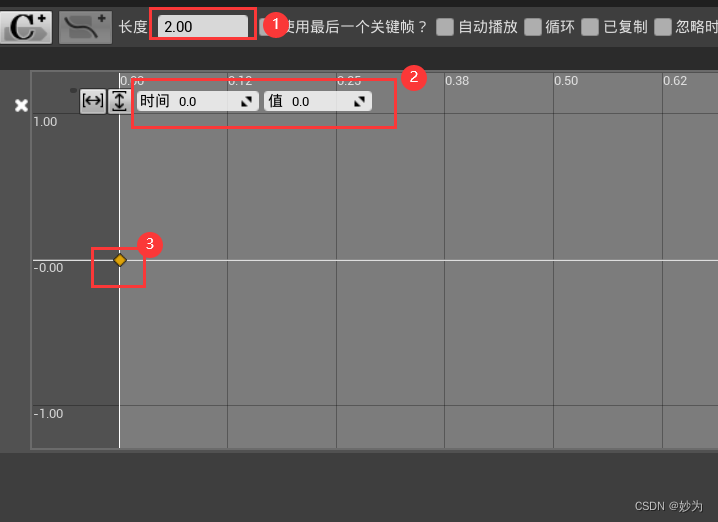

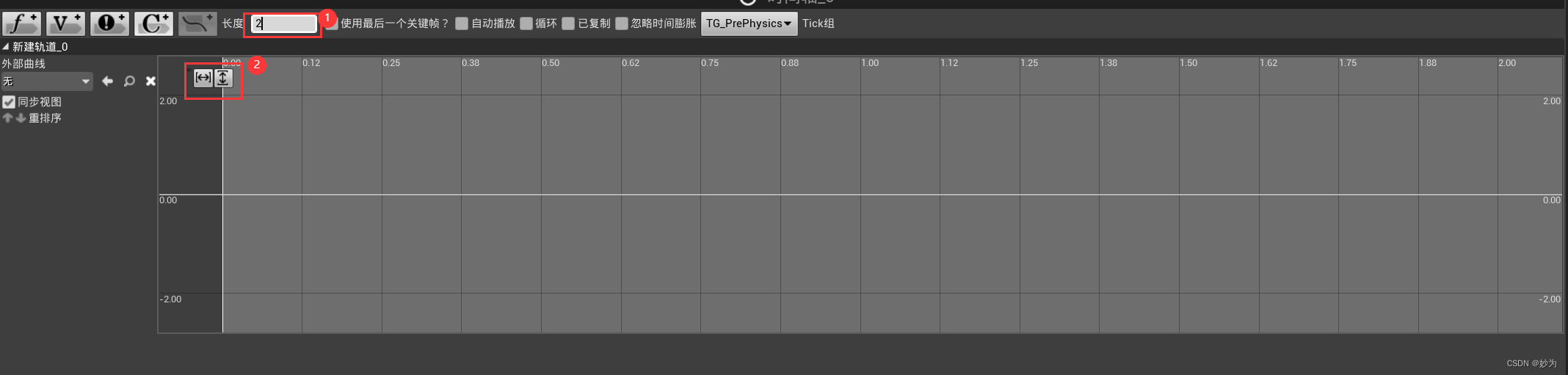

把长度设置为2秒，也就是说开门动作是2秒，缓慢开门，然后点击水平、垂直图标使坐标轴适应屏幕，方便设置关键帧，

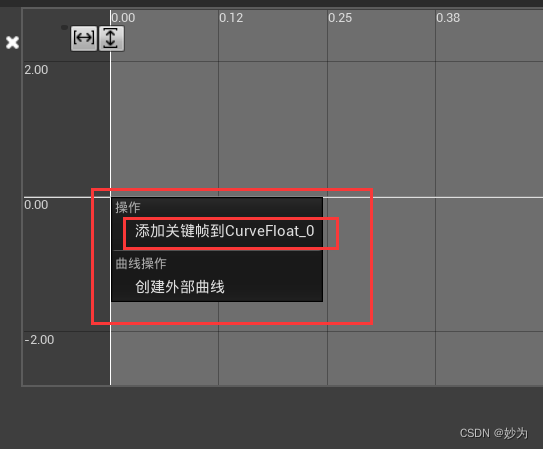

鼠标右键弹出窗口->添加关键帧到CurveFloat_0

鼠标移到0帧的位置设置门开启的角度：时间 0.0 值0.0

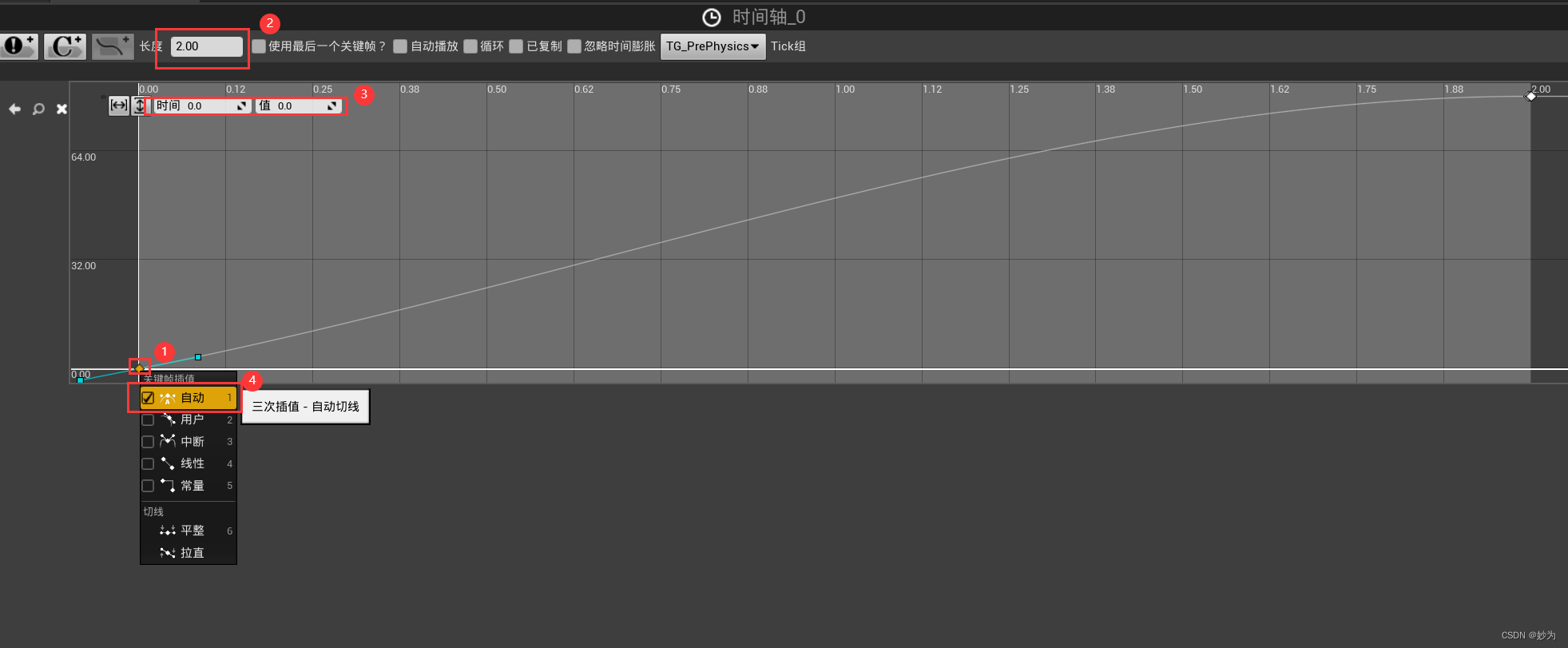

鼠标指向0号关键帧，右键弹出->自动，时间轴会在2秒内自动插值

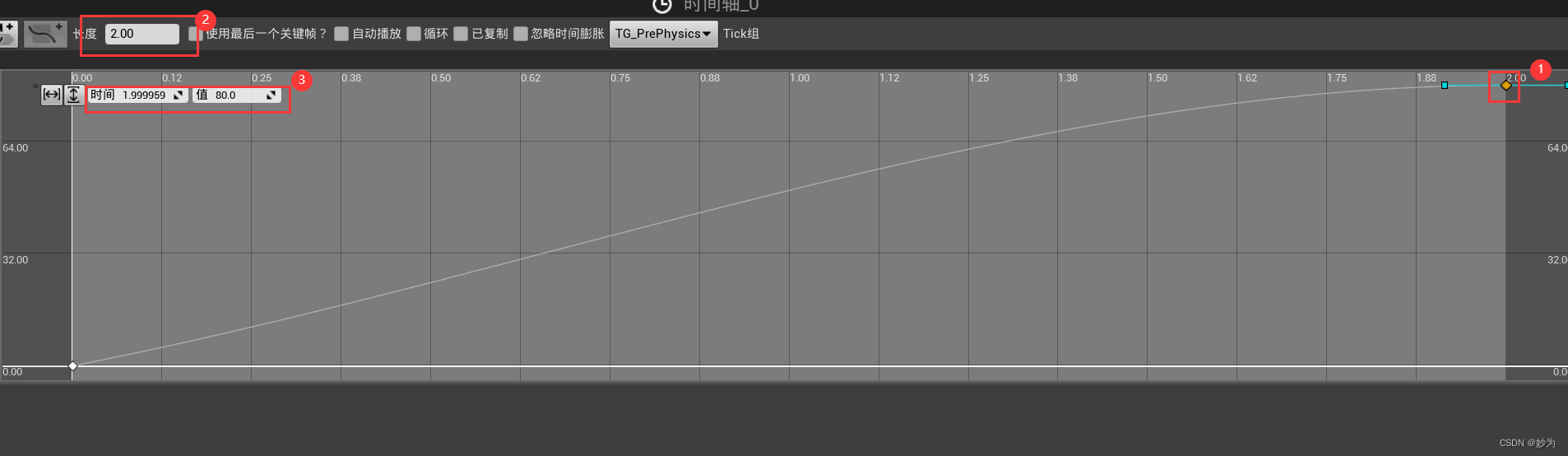

设置最后一帧：时间2秒，值80

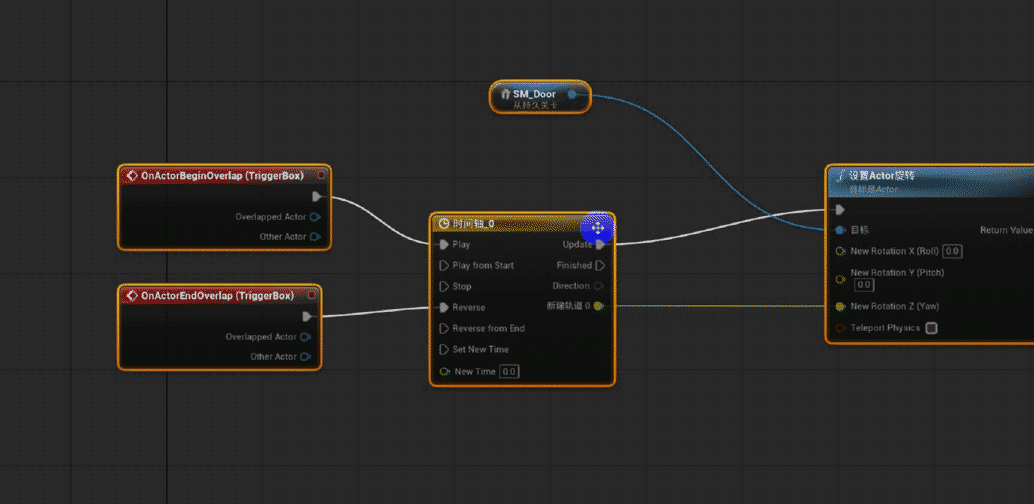

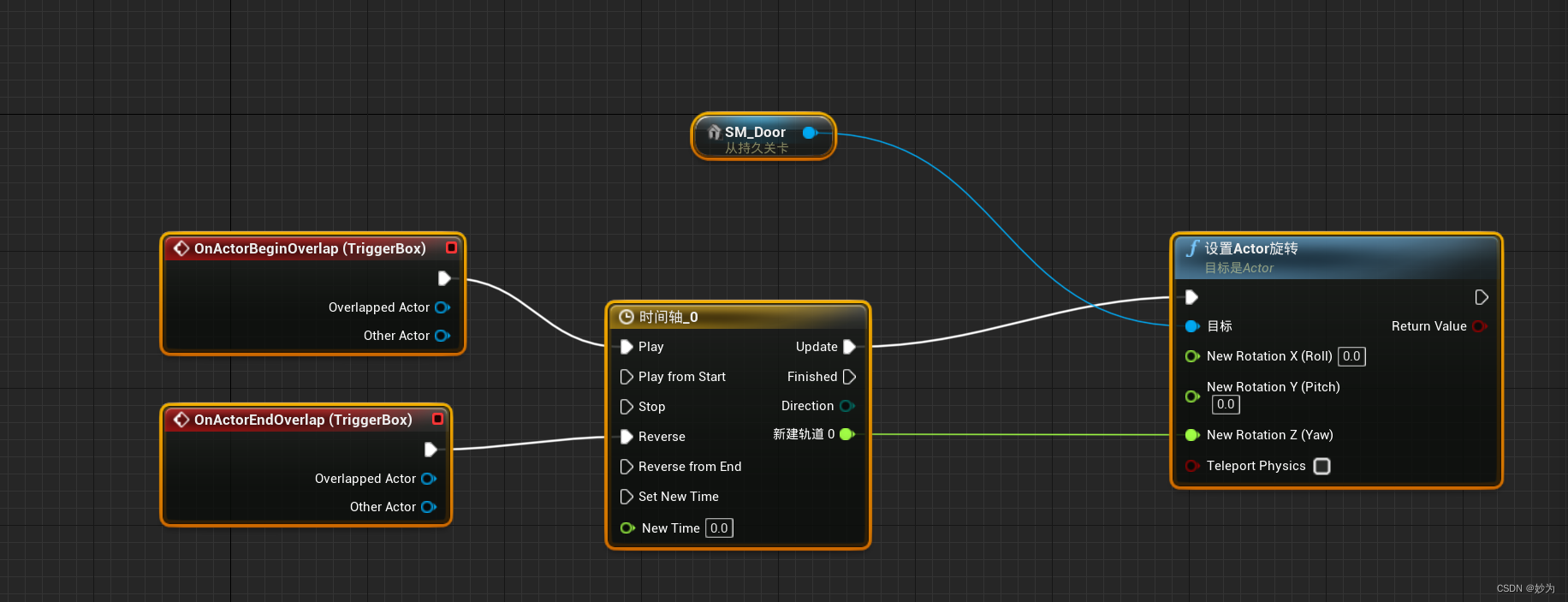

（13）关联事件
在事件图表中

注意

如果发现门没有打开和关闭的效果，可能是没有把门设置成“可移动的”，具体设置方法如下：

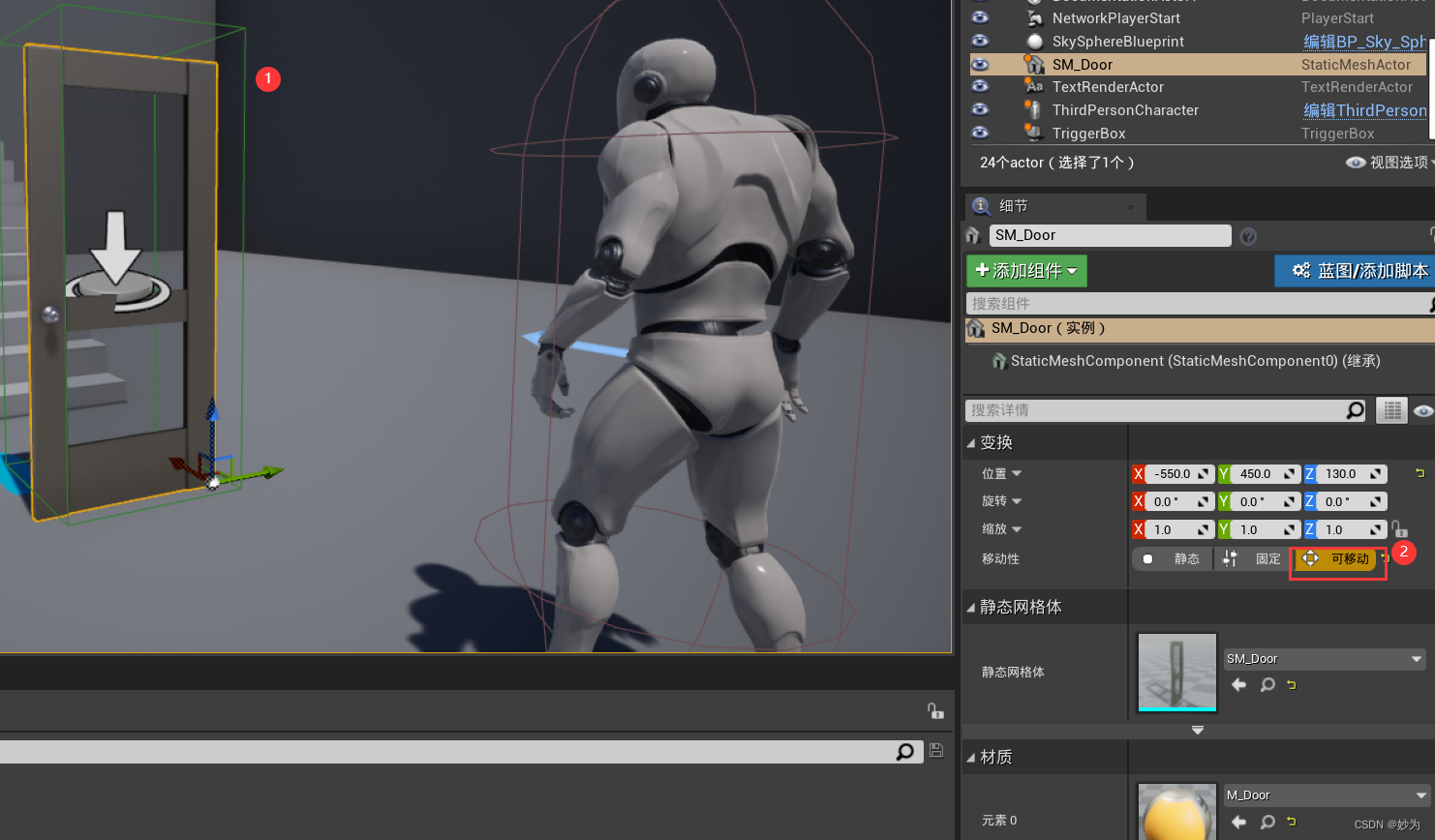

在主视口鼠标选中门，在右边的细节面板的“移动性”设置成可移动
