数据库系统概论——数据库基础设计实验

数据库系统概论——数据库基础设计实验

（一）实验目的

1、通过对具体的金融场景下的实验，使学生掌握数据库设计基础，并通过实践，将设计的模型转化为具体的对象；
2、通过对场景的实现，使学生能够掌握基础的SQL语言的应用；

（二）实验要求

实验要求：
技术要求
1、掌握数据库基础设计相关理论知识（包括需求分析、概念设计、逻辑设计和物理设计）；
2、能够安装部署数据库；
3、掌握数据库基本 DDL 语法，能够根据物理设计创建对应的数据库对象；
4、掌握数据库基本 DML 语法，能够按照业务功能对表中的数据进行增删改操作；
5、掌握数据库基本 DQL 语法，能够按照业务需求对表中的数据进行查询操作；
作业要求
①根据关系模型，完成概念结构设计，提交相应的 E-R 图；
②根据设计完成的 E-R 图，完成对应的逻辑设计，提交逻辑模型；
③根据逻辑设计模型，进行具体的物理设计（以表格的形式给出各关系的具体形式，包含表名、字段名、约束名等）；
④通过物理设计，完成金融管理系统中所有数据库对象的创建，并完成数据的填充；
⑤自行模拟场景，对表中的数据进行增删改查操作；

（三）主要仪器设备

仪器：计算机
实验环境： Windows 10 + MySQL

（四）实验内容和结果

1、根据关系模型，完成概念结构设计，提交相应的 E-R 图；

2、根据设计完成的 E-R 图，完成对应的逻辑设计，提交逻辑模型；
关系的码用加粗标出
客户（客户编号，客户名称，客户邮箱，客户身份证，客户手机号，客户登录密码）
此为客户实体的对应的关系模式。
银行卡（银行卡号，银行卡类型，所属客户编号）
此为银行卡实体对应的关系模式。该关系模式已包含了联系“办理”所对应的关系模式。
理财产品（产品编号，产品名称，产品描述，购买金额，理财年限）
此为理财产品实体对应的关系模式。
保险（保险编号，保险名称，保险金额，适用人群，保险年限，保障项目）
此为保险实体对应的关系模式。
基金（基金编号，基金名称，基金类型，基金金额，风险等级，基金管理者）
此为基金实体对应的关系模式。
购买1（客户编号，产品编号，购买数量）
此为联系“购买1”所对应的关系模式。
购买2（客户编号，保险编号，被保人）
此为联系“购买2”所对应的关系模式。
购买3（客户编号，基金编号，购买数量）
此为联系“购买3”所对应的关系模式。
3、根据逻辑设计模型，进行具体的物理设计（以表格的形式给出各关系的具体形式，包含表名、字段名、约束名等）；

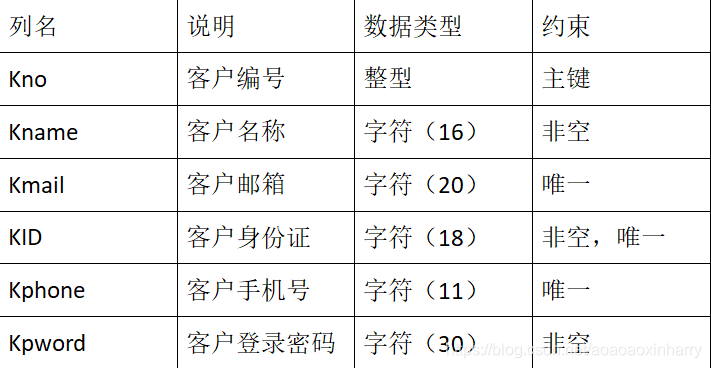

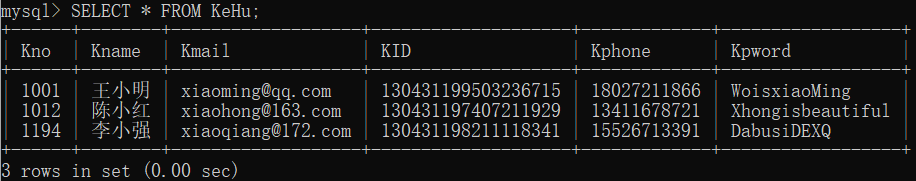

KeHu

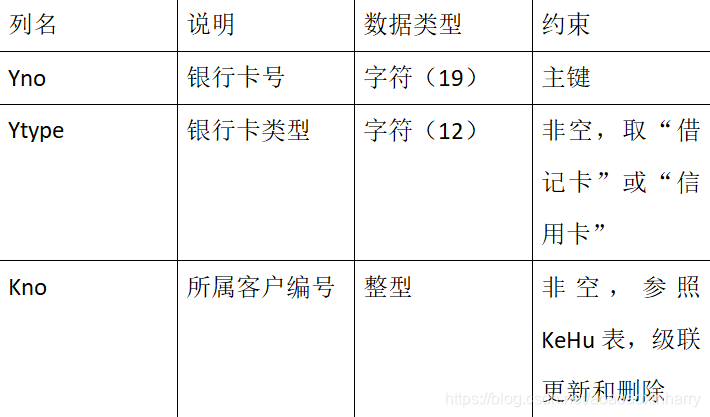

YinHangKa

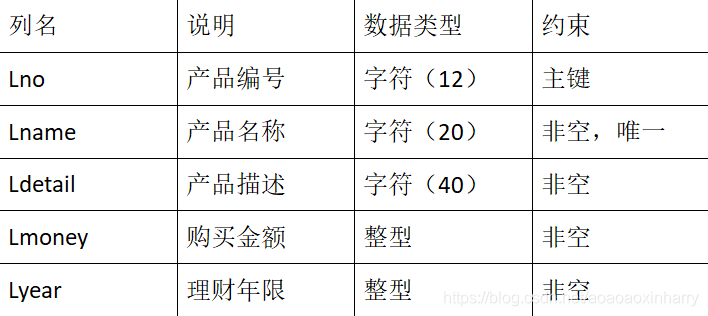

LiCai

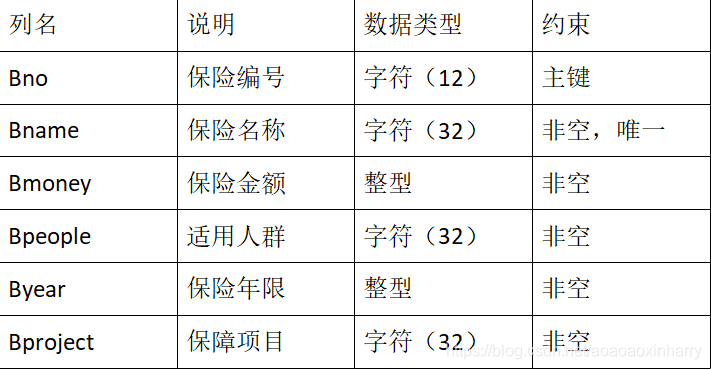

BaoXian

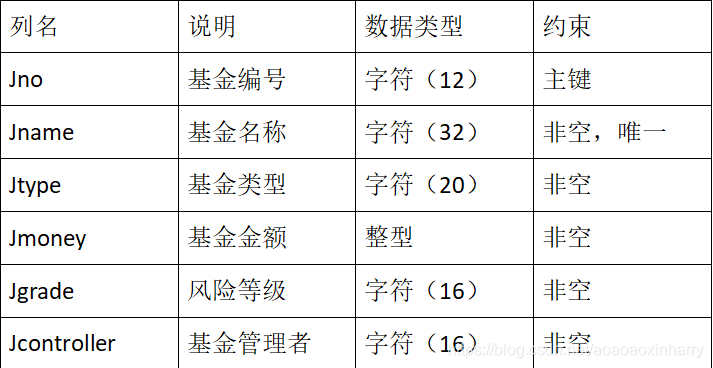

JiJin

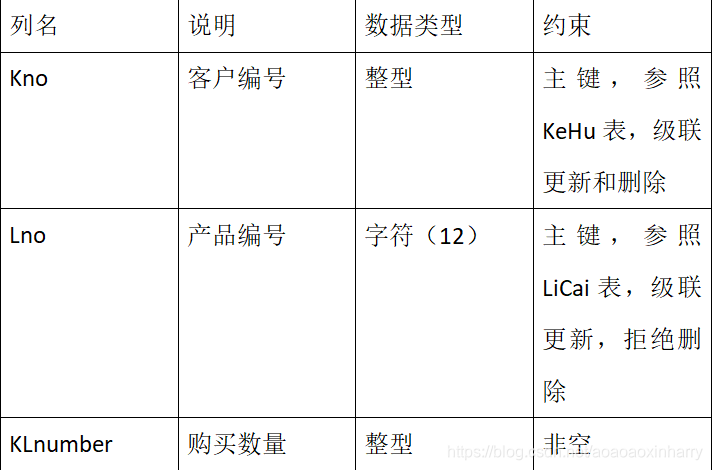

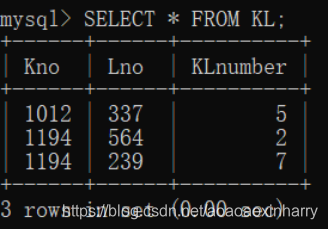

KL

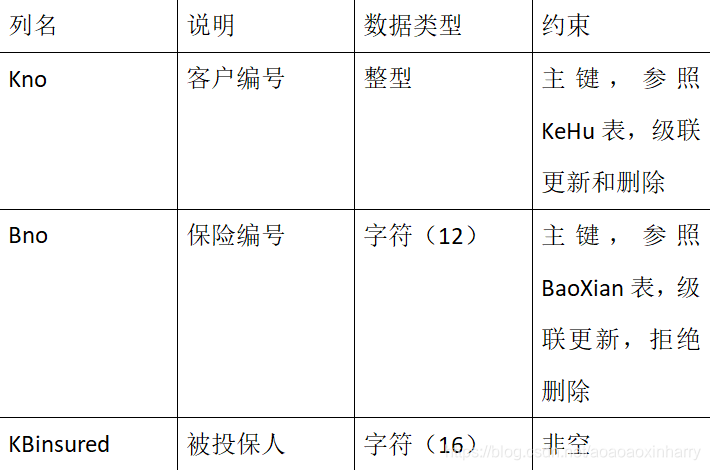

KB

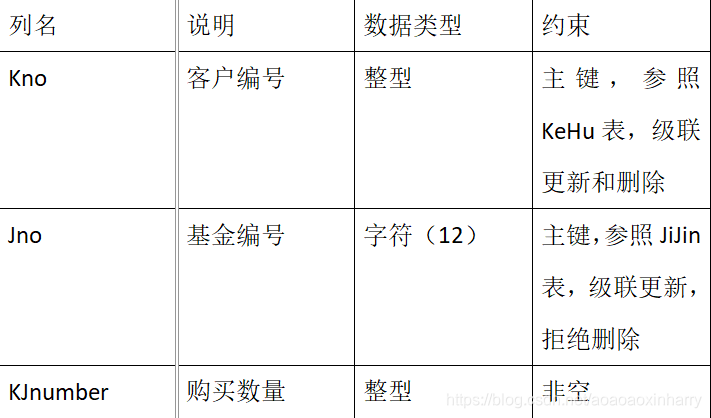

KJ

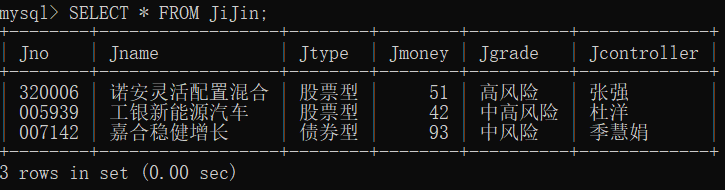

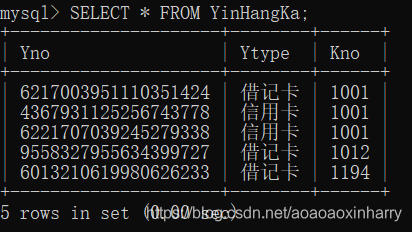

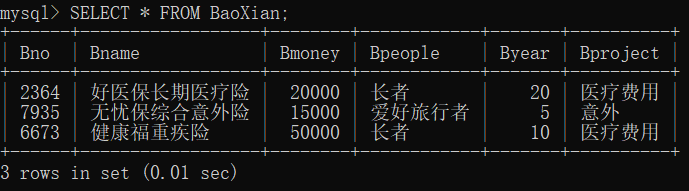

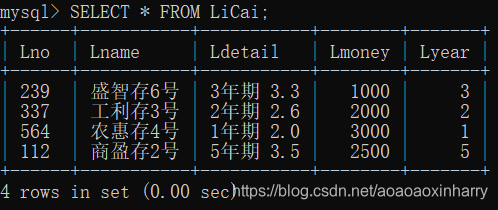

4、通过物理设计，完成金融管理系统中所有数据库对象的创建，并完成数据的填充；







5、自行模拟场景，对表中的数据进行增删改查操作；

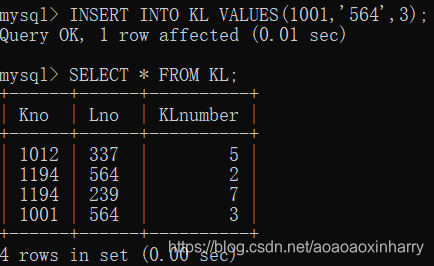

增：客户编号为1001的客户新买入编号为564的理财产品，买入份额为3
INSERT INTO KL VALUES(1001,‘564’,3);

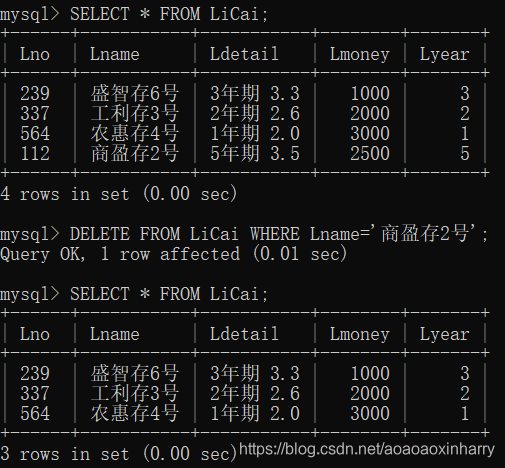

删：理财产品商盈存2号因为无人购买，公司决定将该产品下架
DELETE FROM LiCai WHERE Lname=‘商盈存2号’;

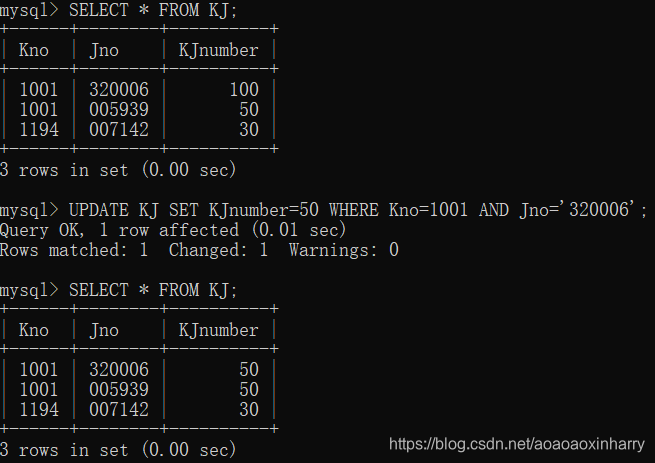

改：客户编号为1001的客户决定减持编号为320006的基金，减持份数为50份
UPDATE KJ SET KJnumber=50 WHERE Kno=1001 AND Jno=‘320006’;

查：查询王小明购买的所有基金名称及其份额
SELECT Jname,KJnumber
FROM KeHu,JiJin,KJ
WHERE KeHu.Kno=KJ.Kno
AND JiJin.Jno=KJ.Jno
AND Kname=‘王小明’

（五）实验总结
通过本次实验，我对数据库建立的整个流程有着清晰的认识：首先需要进行需求分析，利用走访调查，问卷分析的方式收集用户需求，把需求写成数据字典；在概念结构设计中，把数据字典转化成E-R图；在逻辑结构设计中，把E-R图转化成关系数据模型；在物理结构设计中，把关系数据模型转换成相应的存储结构和存取方式；然后进行载入数据和试运行；正常运行后，还要进行维护。
