本文深入探讨了大型网络中BGP的路由反射器（Route Reflector）技术，解释了其作用、避免路由环路的机制以及如何配置。此外，还介绍了BGP联邦（Confederations）的概念，用于将AS划分为子AS，通过eBGP与iBGP结合实现更高效管理。配置示例和设计原则使读者能更好地理解和应用这些技术。

接着昨天的写吧。昨天写到 iBGP mesh 如果路由器数量达到1000个的时候，ibgp sessions会增长到近50万个，因此要使用路由反射器以及联邦。

路由反射器 Route Reflector有什么作用？
–把收到的路由反射到客户（clients）和非客户（non-clients)那里
–选择最优路径
–如果最优路径来自client，则反射到其他clients和non-clients
–如果最优路径来自non-clients，则只反射到clients
–客户无需全互联Non-meshed clients
–来自RFC4456

关于路由反射器的拓扑结构
–路由反射器把骨干网分割成多个clusters
–每个cluster由至少一个路由反射器RR和一些clients构成
–RR是full meshed
–clients在cluster里可以全互联

RR避免路由环路
–Originator_ID 属性：由RR生成，携带了源路由器（originator）的RID，在local AS内生效
–Cluster_list属性
–RR发送更新时附加本地cluster-id
–cluster-id默认是router-id
–除非两个路由反射器物理直连，千万不要用 bgp cluster-id x.x.x.x命令

RR备份
–一个cluster里可以配置多个RR，但必须具有相同的cluster-id，否则就变成不同
的cluster了
–一台路由器可以是不同cluters的RRs的客户。通常用法是一个client配置两个RR，用来实现redundancy

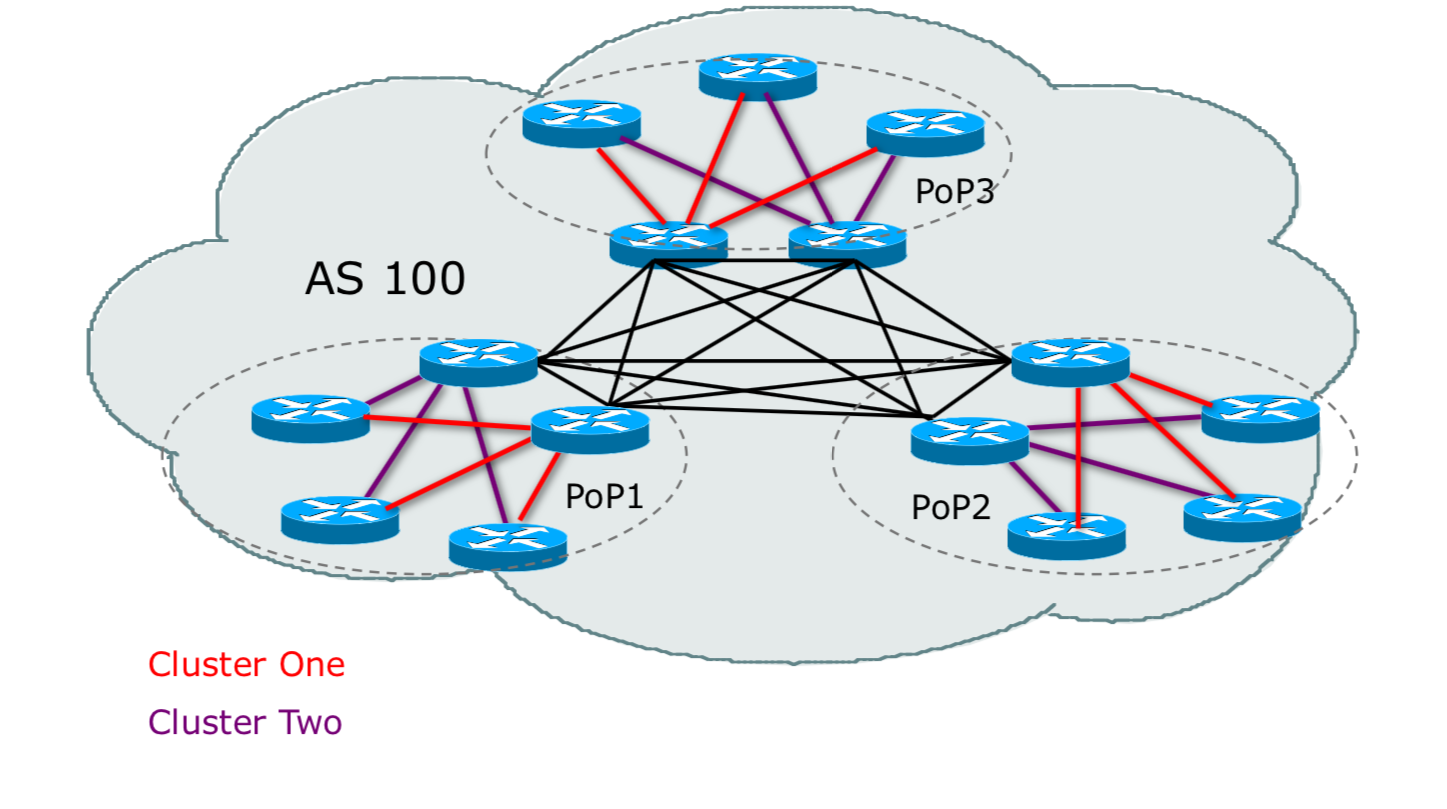

这是典型RR组网拓扑
屏幕快照 2018-11-18 23.29.47.png
