STM32+MAX6675利用SPI获取实时温度数据程序及代码

K_A11_007 基于STM32等单片机驱动K型热电偶( MAX6675) 串口与OLED0.96双显示 阅读详情
AI摘要

这篇博客介绍了如何使用STM32F103RCT6微控制器通过模拟SPI与MAX6675温度传感器进行通信,获取实时温度数据。作者指出,模拟SPI与实际SPI在读取温度数据时存在差异,并提供了包含正点原子库函数的代码示例。文章还展示了原理图,并分析了模拟SPI与实际SPI之间差异的原因。

之前写的STM32+MAX6675利用io口模拟SPI获取实时温度数据程序及代码

本文采用的芯片为STM32F103RCT6
温度芯片为MAX6675

模拟spi之前写过
里面的部分代码摘取的正点原子的函数库:sys、uart、delay等文件

原理图

在这里插入图片描述

max6675.h
#ifndef __MAX6675_H
#define __MAX6675_H

#include "stm32f10x.h"
#include "sys.h"
void max6675_init(void);			 //初始化max6675模块
u8 max6675_readWriteByte(u8 TxData);
u16 max6675_readbits_II(void);
float max6675_readTemp(void);

#endif

max6675.c
#include "max6675.h"
#include "spi.h"
#include "sys.h"
#include "delay.h"
#include "usart.h"

/*max6675初始化程序*/
void max6675_init(void){
	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE );//PORTB时钟使能
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;  //PB12推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化GPIOB12
	GPIO_SetBits(GPIOB,GPIO_Pin_12);  //PB12上拉
}

u8 max6675_readWriteByte(u8 TxData)
{
	/* 接受SPI2返回数据 */
	return SPI2_ReadWriteByte(TxData);
}
u16 max6675_readbits_II(void){
    u16 d;
	GPIO_ResetBits(GPIOB,GPIO_Pin_12) ;//开CS
	d=max6675_readWriteByte(0xFF);
    d<<=8;
	d |=max6675_readWriteByte(0xFF);
    GPIO_SetBits(GPIOB,GPIO_Pin_12);
  if (d&0X04)
 {
   d = 0; //未检测到热电偶
  printf("未检测到热电偶2\n");
  }
  else
 {
	d<<=1;//去掉D15位
	d>>=4;//去掉D0、1、2位
  }
	return d;
 }
 float max6675_readTemp(void){
    u16 d;
	float i,S;
	S=1;
	delay_ms(300);
	d=max6675_readbits_II();
	i=d*1023.75/4095/S;
    return i;
 }
spi.h
#ifndef __SPI_H
#define __SPI_H
#include "sys.h"

void SPI2_Init(void);			 //初始化SPI2口
void SPI2_SetSpeed(u8 SpeedSet); //设置SPI2速度
u8 SPI2_ReadWriteByte(u8 TxData);//SPI总线读写一个字节

#endif
spi.c
//SPI2初始化
void SPI2_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	SPI_InitTypeDef  SPI_InitStructure;

	RCC_APB2PeriphClockCmd(	RCC_APB2Periph_GPIOB, ENABLE );//PORTB时钟使能
	RCC_APB1PeriphClockCmd(	RCC_APB1Periph_SPI2,  ENABLE );//SPI2时钟使能

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;  //PB13/14/15复用推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化GPIOB

 	GPIO_SetBits(GPIOB,GPIO_Pin_13|GPIO_Pin_14|GPIO_Pin_15);  //PB13/14/15上拉

	SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;  //设置SPI单向或者双向的数据模式:SPI设置为双线双向全双工
	SPI_InitStructure.SPI_Mode = SPI_Mode_Master;		//设置SPI工作模式:设置为主SPI
	SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;		//设置SPI的数据大小:SPI发送接收8位帧结构
	SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;		//串行同步时钟的空闲状态为低电平
	SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;	//串行同步时钟的第二个跳变沿(上升或下降)数据被采样
	SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;		//NSS信号由硬件(NSS管脚)还是软件(使用SSI位)管理:内部NSS信号有SSI位控制
	SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_256;		//定义波特率预分频的值:波特率预分频值为256
	SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;	//指定数据传输从MSB位还是LSB位开始:数据传输从MSB位开始
	SPI_InitStructure.SPI_CRCPolynomial = 7;	//CRC值计算的多项式
	SPI_Init(SPI2, &SPI_InitStructure);  //根据SPI_InitStruct中指定的参数初始化外设SPIx寄存器
	SPI_Cmd(SPI2, ENABLE); //使能SPI外设
}
void SPI2_SetSpeed(u8 SPI_BaudRatePrescaler)
{
 assert_param(IS_SPI_BAUDRATE_PRESCALER(SPI_BaudRatePrescaler));
	SPI2->CR1&=0XFFC7;
	SPI2->CR1|=SPI_BaudRatePrescaler;	//设置SPI2速度
	SPI_Cmd(SPI2,ENABLE);

}
u8 SPI2_ReadWriteByte(u8 TxData)
{
	u8 retry=0;
	while (SPI_I2S_GetFlagStatus(SPI2, SPI_I2S_FLAG_TXE) == RESET) //检查指定的SPI标志位设置与否:发送缓存空标志位
		{
		retry++;
		if(retry>200)return 0;
		}
	SPI_I2S_SendData(SPI2, TxData); //通过外设SPIx发送一个数据
	retry=0;

	while (SPI_I2S_GetFlagStatus(SPI2, SPI_I2S_FLAG_RXNE) == RESET) //检查指定的SPI标志位设置与否:接受缓存非空标志位
		{
		retry++;
		if(retry>200)return 0;
		}
	return SPI_I2S_ReceiveData(SPI2); //返回通过SPIx最近接收的数据
}

main.c
#include "stm32f10x.h"
#include "usart.h"
#include "delay.h"
#include "sys.h"
#include "max6675.h"
#include "spi.h"

int main(void){
		float t2;
     	SystemInit();
	    //LED_init();
	    delay_init();
		uart_init(9600);
	    max6675_init();
	    SPI2_Init();
	    SPI2_SetSpeed(SPI_BaudRatePrescaler_8);//max6675的串行时钟频率为4.3Mhz
	while(1){
		t2=max6675_readTemp();
		printf("the II temperature is:%.2f\n",t2);
		printf("\n");
	}
}

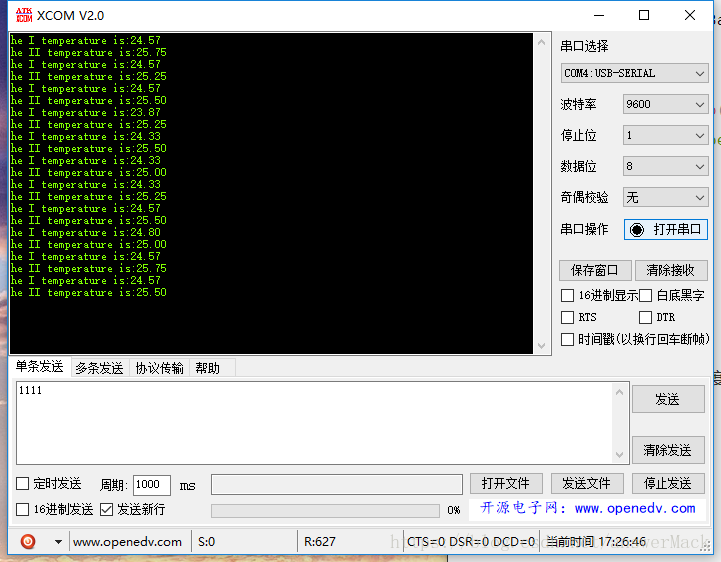

测得的模拟的IO和实际spi的温度还是有差距的:
温度1为模拟spi
温度2为实际spi

在这里插入图片描述

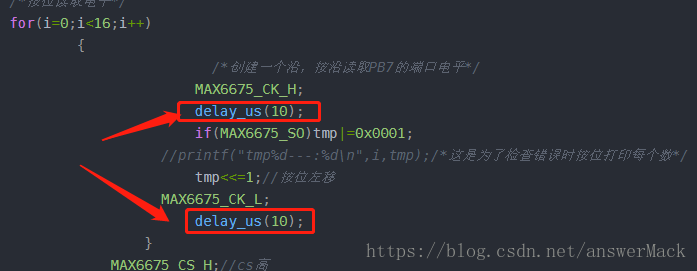

代码中存在差距的原因:模拟SPI后续需要改进的地方
在上一个代码中:
在这里插入图片描述
