stm32 hid自定义接收发送程序开发过程记录

原创已于 2024-04-26 10:08:33 修改 · 1.3k 阅读

20 ·

CC 4.0 BY-SA版权

文章标签：

#stm32 hid #hid自定义协议 #hid #单片机 #usb

于 2024-04-26 10:07:11 首次发布

笔记专栏收录该内容

365 篇文章

订阅专栏

本文介绍了如何在CubelMX中调整端点描述符以优化数据传输，包括修改报告描述符以支持USBHID功能，以及在STM32F407ZE上配置CustomHID工程时对发送函数和数据缓冲区大小的正确设置，以解决编译错误和通信问题。

cubleMX配置如下

修改端点描述符一次传输的数据大小

根据cubelMX标准在这里修改

编译错误

直接修改（因为没有使用nodef ）编译通过

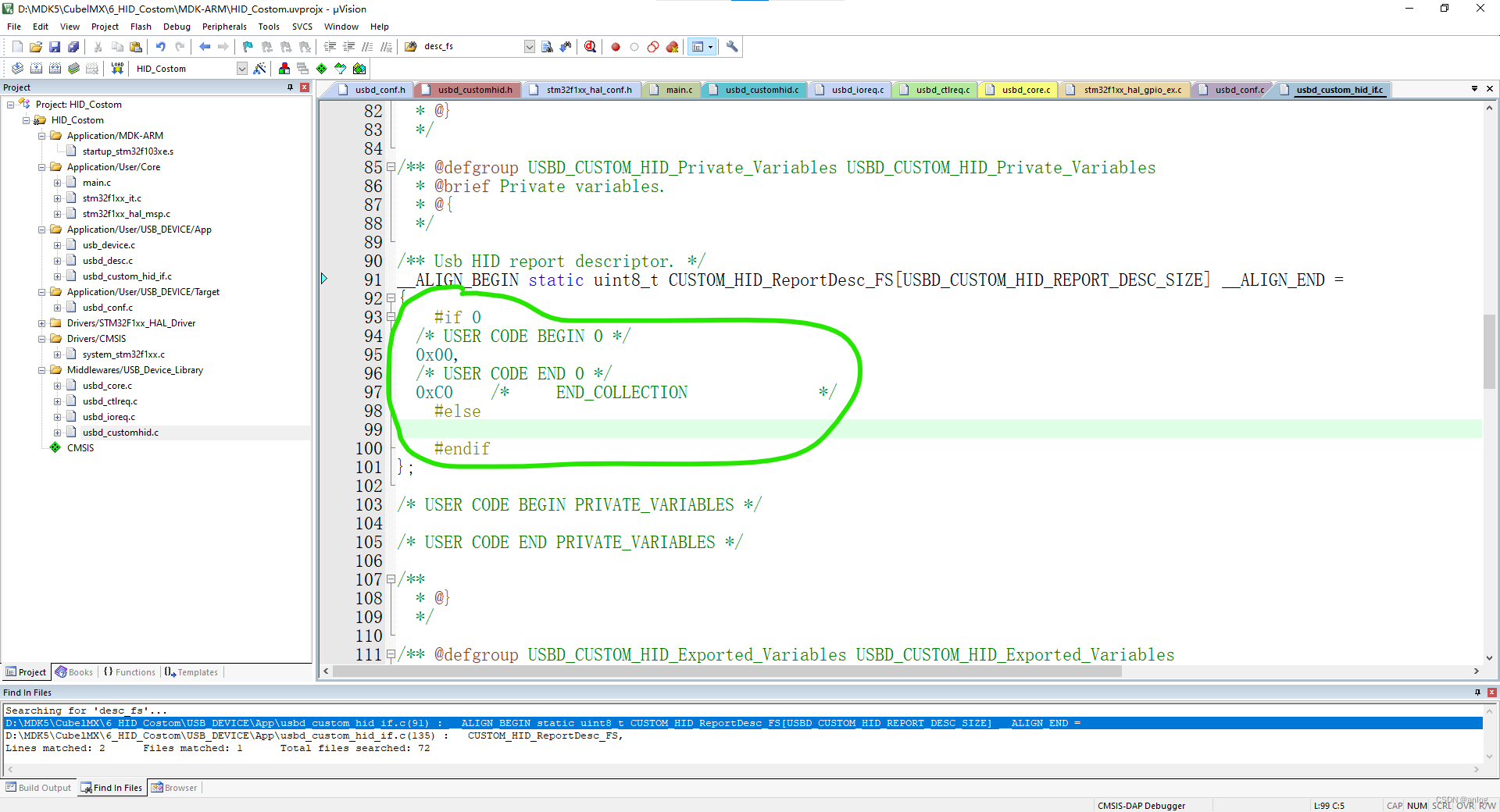

修改报告描述符（默认的描述符无法传输数据）

参考：USB协议详解第10讲（USB描述符-报告描述符）-优快云博客https://blog.youkuaiyun.com/weiaipan1314/article/details/112504129

USB鼠标HID描述符以及数据格式_hidusb输出的数据类型-优快云博客https://blog.youkuaiyun.com/wingceltis/article/details/103114696

实际输入的内容

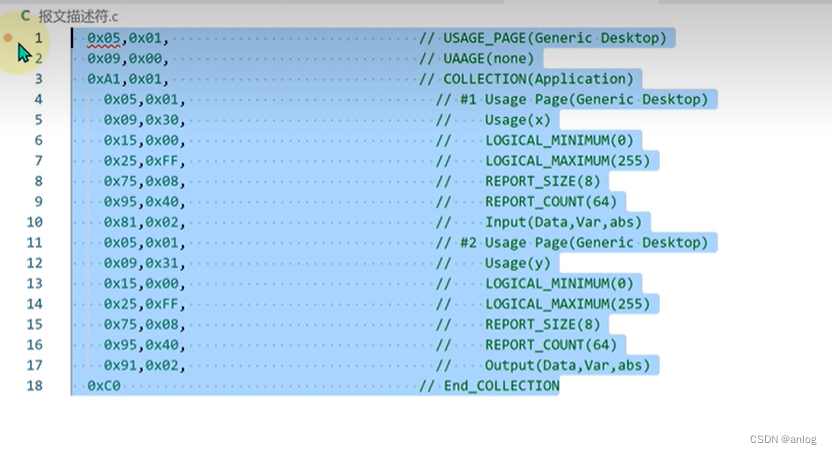

对应代码

0x05, 0x01, // USAGE_PAGE (Generic Desktop)
    0x09, 0x00, // USAGE (none)
    0xa1, 0x01, // COLLECTION (Application)
    0x05, 0x01, // #1 USAGE_PAGE (Generic Desktop)
    0x09, 0x30, // USAGE(x)
    0x15, 0x00, // LOGICAL_MINIMUM (0)
    0x25, 0xFF, // LOGICAL_MAXIMUM (255)
    0x75, 0x08, // REPORT_SIZE (8)
    0x95, 0x40, // REPORT_COUNT (64)
    0x81, 0x02, // INPUT (Data,Var,Abs)
    0x05, 0x01, // #2 USAGE_PAGE (Generic Desktop)
    0x09, 0x31, // USAGE(y)
    0x15, 0x00, // LOGICAL_MINIMUM (0)
    0x25, 0xFF, // LOGICAL_MAXIMUM (255)
    0x75, 0x08, // REPORT_SIZE (8)
    0x95, 0x40, // REPORT_COUNT (64)
    0x91, 0x02, // OUTPUT (Data,Var,Abs)
    0xc0 // END_COLLECTION

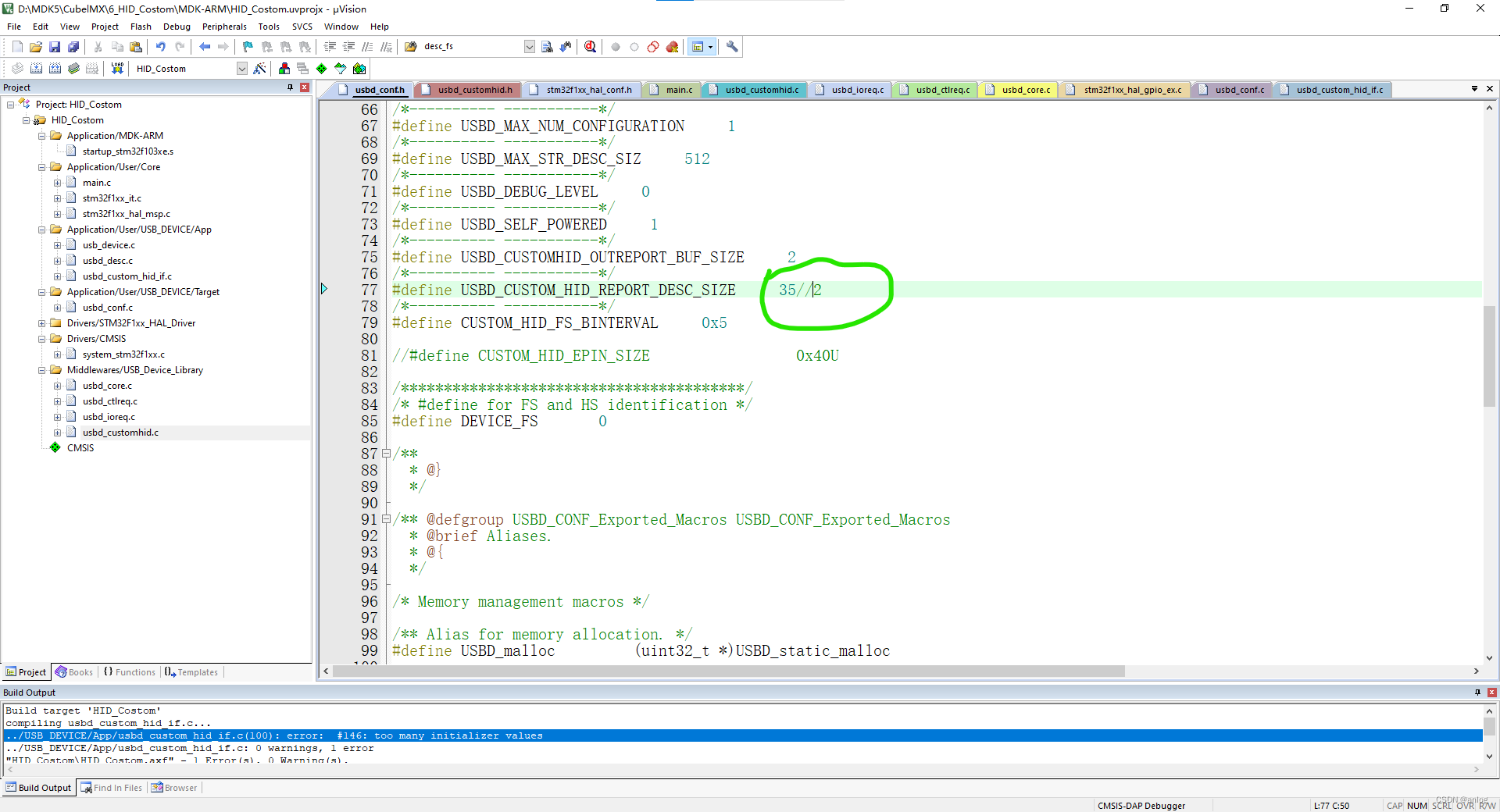

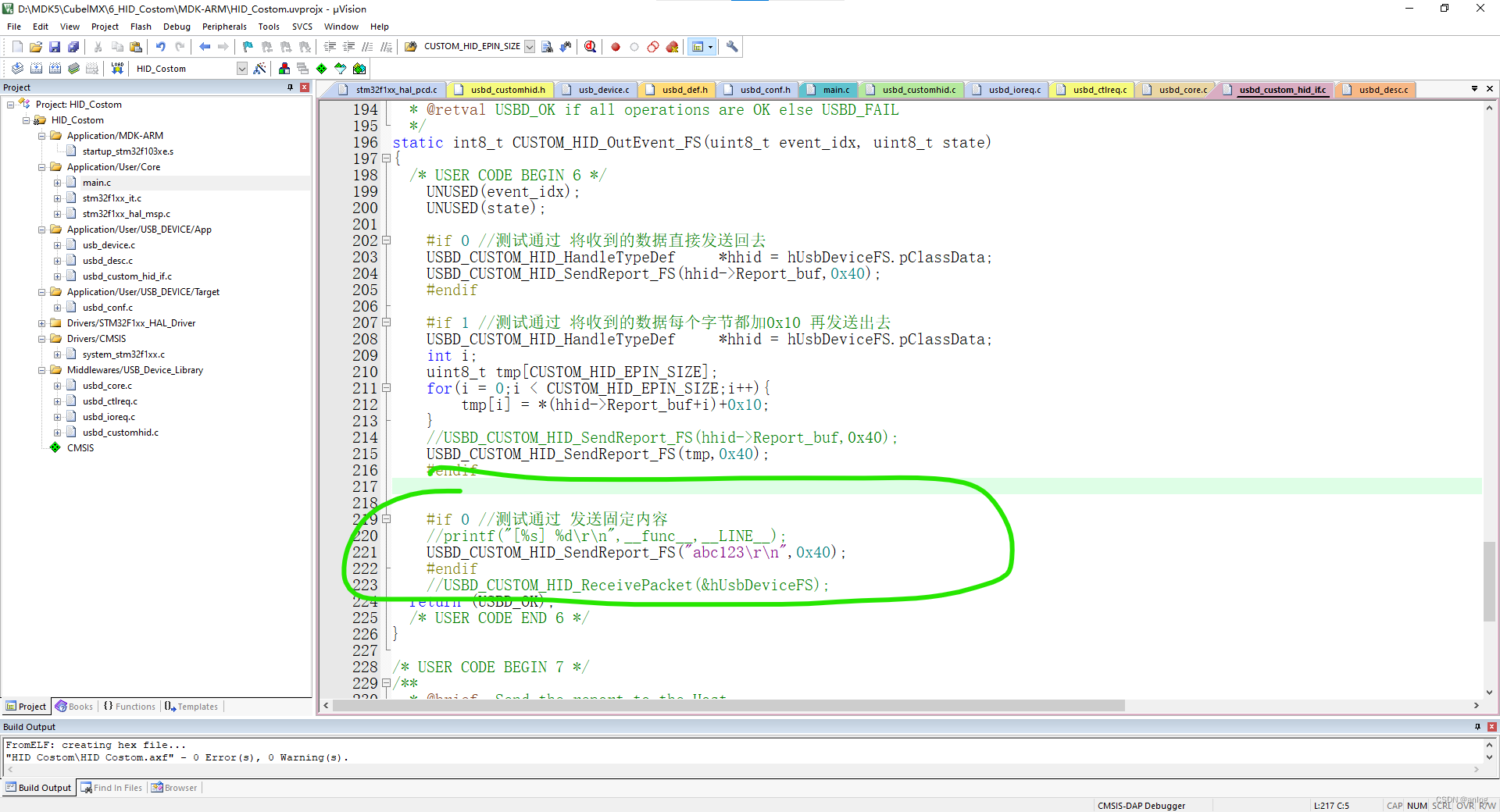

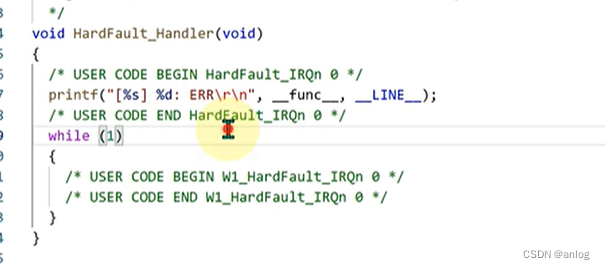

修改设备描述符大小为35（上面一共35个字符）
