文章详细列出了10k热敏电阻在不同温度下的阻值变化，呈现了从-40℃到150℃的对数图，展示了电阻值随温度变化的规律。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

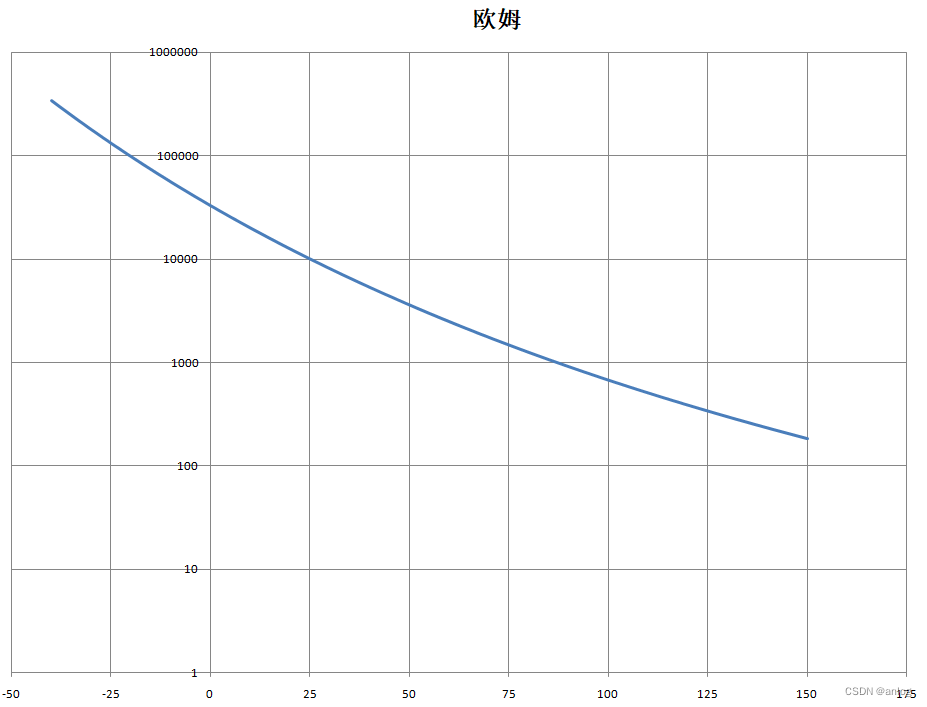

10k热敏电阻阻值温度对数图

10k热敏电阻温度对照表

温度（℃）	欧姆
-40	336600	33660
-39	315000	31500
-38	295000	29500
-37	276400	27640
-36	259000	25900
-35	242800	24280
-34	227800	22780
-33	213800	21380
-32	200600	20060
-31	188400	18840
-30	177000	17700
-29	166400	16640
-28	156500	15650
-27	147200	14720
-26	138500	13850
-25	130400	13040
-24	122900	12290
-23	115800	11580
-22	109100	10910
-21	102900	10290
-20	97120	9712
-19	91660	9166
-18	86540	8654
-17	81720	8172
-16	77220	7722
-15	72980	7298
-14	69000	6900
-13	65260	6526
-12	61760	6176
-11	58460	5846
-10	55340	5534
-9	52420	5242
-8	49660	4966
-7	47080	4708
-6	44640	4464
-5	42340	4234
-4	40160	4016
-3	38120	3812
-2	36200	3620
-1	34380	3438
0	32660	3266
1	31040	3104
2	29500	2950
3	28060	2806
4	26680	2668
5	25400	2540
6	24180	2418
7	23020	2302
8	21920	2192
9	20880	2088
10	19900	1990
11	18970	1897
12	18090	1809
13	17260	1726
14	16460	1646
15	15710	1571
16	15000	1500
17	14320	1432
18	13680	1368
19	13070	1307
20	12490	1249
21	11940	1194
22	11420	1142
23	10920	1092
24	10450	1045
25	10000	1000
26	9574	957.4
27	9166	916.6
28	8778	877.8
29	8408	840.8
30	8058	805.8
31	7722	772.2
32	7404	740.4
33	7098	709.8
34	6808	680.8
35	6532	653.2
36	6268	626.8
37	6016	601.6
38	5776	577.6
39	5546	554.6
40	5326	532.6
41	5118	511.8
42	4918	491.8
43	4726	472.6
44	4544	454.4
45	4368	436.8
46	4202	420.2
47	4042	404.2
48	3888	388.8
49	3742	374.2
50	3602	360.2
51	3468	346.8
52	3340	334
53	3216	321.6
54	3098	309.8
55	2986	298.6
56	2878	287.8
57	2774	277.4
58	2674	267.4
59	2580	258
60	2488	248.8
61	2400	240
62	2316	231.6
63	2234	223.4
64	2158	215.8
65	2082	208.2
66	2012	201.2
67	1942	194.2
68	1876	187.6
69	1813	181.3
70	1751	175.1
71	1693	169.3
72	1637	163.7
73	1582	158.2
74	1530	153
75	1480	148
76	1432	143.2
77	1385	138.5
78	1341	134.1
79	1298	129.8
80	1256	125.6
81	1216	121.6
82	1178	117.8
83	1141	114.1
84	1105	110.5
85	1071	107.1
86	1038	103.8
87	1006	100.6
88	975	97.5
89	945.2	94.52
90	916.4	91.64
91	888.8	88.88
92	862	86.2
93	836.4	83.64
94	811.4	81.14
95	787.4	78.74
96	764.2	76.42
97	741.8	74.18
98	720.2	72.02
99	699.4	69.94
100	679.2	67.92
101	659.6	65.96
102	640.8	64.08
103	622.6	62.26
104	605	60.5
105	588	58.8
106	571.4	57.14
107	555.6	55.56
108	540.2	54.02
109	525.2	52.52
110	510.8	51.08
111	496.8	49.68
112	483.2	48.32
113	470.2	47.02
114	457.4	45.74
115	445.2	44.52
116	433.4	43.34
117	421.8	42.18
118	410.6	41.06
119	399.8	39.98
120	389.4	38.94
121	379.2	37.92
122	369.4	36.94
123	359.8	35.98
124	350.6	35.06
125	341.6	34.16
126	332.8	33.28
127	324.4	32.44
128	316.2	31.62
129	308.2	30.82
130	300.6	30.06
131	293	29.3
132	285.8	28.58
133	278.8	27.88
134	272	27.2
135	265.2	26.52
136	258.8	25.88
137	252.6	25.26
138	246.4	24.64
139	240.6	24.06
140	234.8	23.48
141	229.2	22.92
142	223.8	22.38
143	218.4	21.84
144	213.4	21.34
145	208.4	20.84
146	203.6	20.36
147	198.8	19.88
148	194.2	19.42
149	189.7	18.97
150	185.4	18.54
