电源指示灯与运行指示灯二合一

原创 已于 2023-06-03 10:13:05 修改 · 262 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#二合一运行指示灯

于 2023-06-03 09:50:22 首次发布
文章介绍了树莓派4b的电路设计，特别强调在控制器未运行时D3灯亮，而当控制器启动后，它通过控制Q1来开关D3，实现对D3的集成管理。这一机制同样适用于树莓派3b，是硬件控制的一种优化方案。

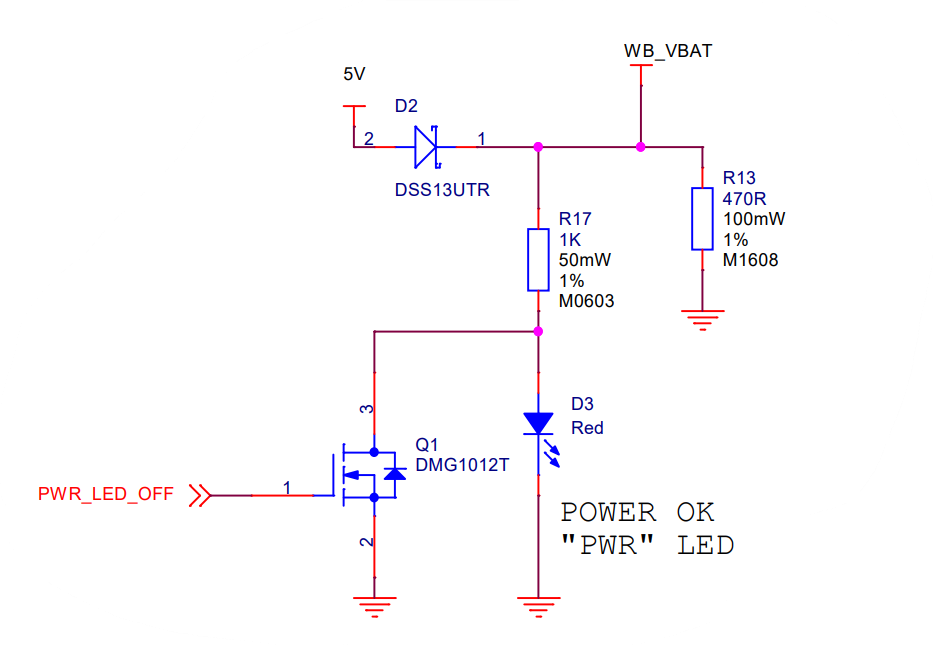

参考树莓派4b原理图

解释说明，在控制器没有运行时D3点亮，控制器运行后控制Q1的通断。这样就可以二合一控制D3。

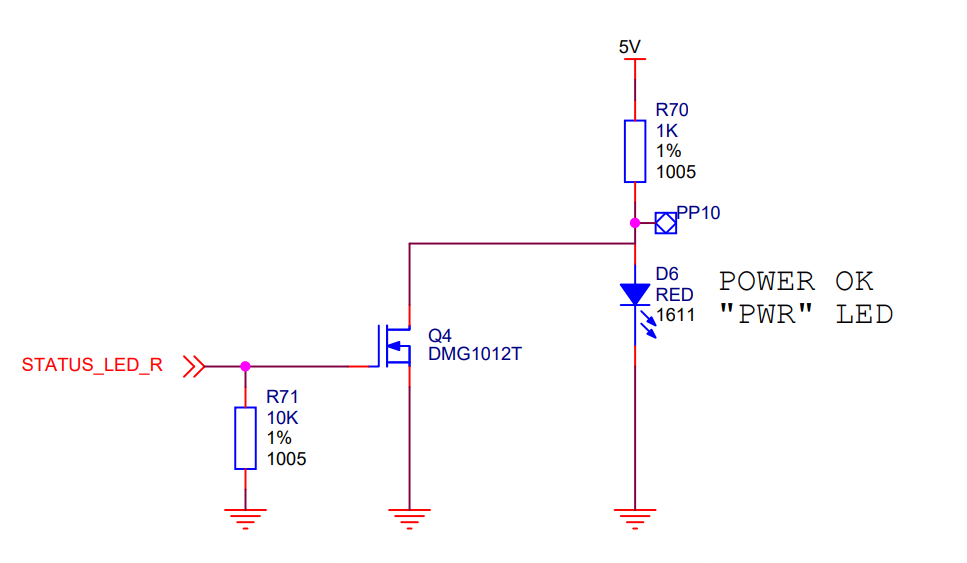

树莓派3b的参考图

 ​​​​​​​





 特此记录

anlog

2023年6月3日
