TIA Portal Socket通信（一）

一、Socket简介

1 Socket 概述

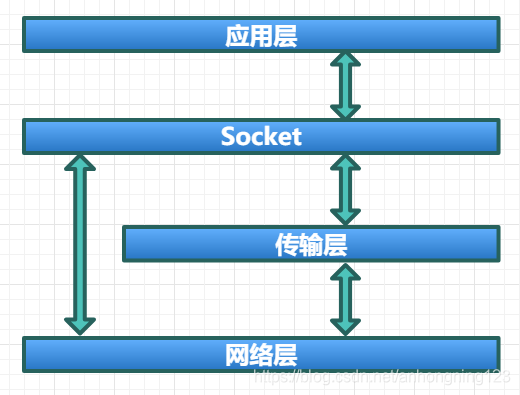

套接字（Socket）是TCP/IP通信中位于网络层、传输层之上，应用层之下的中间软件抽象层，也就是位于应用层下的一组接口是一组接口。在设计模式中，Socket其实就是一个门面模式，它把复杂的TCP/IP协议族隐藏在Socket接口后面，对用户来说，一组简单的接口就是全部，让Socket去组织数据，以符合指定的协议。

套接字通常包含网络通信必须的五种信息：

1. 连接使用的协议
2. 本地主机的IP地址
3. 本地进程的协议端口
4. 远端主机的IP地址
5. 远端进程的协议端口

2 Socket 应用场景

在博图通信中一般在以下两种场景下会用到Socket通信，
一种是西门子S7系列的PLC与其他厂商的PLC/DCS控制模型之间的通信
（注意：不一定非要使用Socket，在一些不能使用总线协议以及TCP通信方式的控制模块中一般会使用Socket）
另一种是PLC与MES等一些个体或者企业=自主编写的上位机之间的通信方式。
（注：尽管TIA提供了OPC和S7这种便携稳定的通信方式，但是由于本身稳定性的要求，其通信数据传输效率并不高，在大规模数据通信中还是使用Socket较好）

为了读者能够更好的掌握S7-1200/1500的相关通信，给出常用通信协议的相关比较

通信	数据传输带宽	通信效益稳定性
OPC UA	较高	较高
OPC DA	较高	较高
Socket	最高	高
S7	高	高
TCP	较高	高
RTU	最低	较高

二、Socket通信博图编程

对于PC端的介绍博主会专门开一个上位机的系列进行阐述，现只给出博图的通信设置：
在博图中使用Socket通信是基于开放式用户指令的
