九 UML类图

1 UML基本介绍

• UML——Unified modeling language UML
  (统一建模语言)，是一种用于软件系统分析和设计的语言工具，它用于帮助软件开发人员进行思考和记录思路的结果

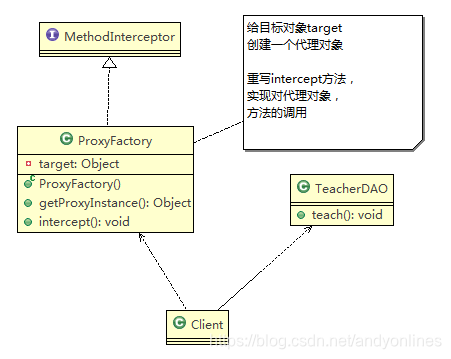

• UML本身是一套符号的规定，就像数学符号和化学符号一样，这些符号用于描述软件模型中的各个元素和他们之间的关系，比如类、接口、实现、泛化、依赖、组合、聚合等，如右图:


1.1 UML 类图的分类

画UML图与写文章差不多，都是把自己的思想描述给别人看，关键在于思路和条理，UML图分类：

• 用例图(use case)
• 静态结构图：类图、对象图、包图、组件图、部署图
• 动态行为图：交互图（时序图与协作图）、状态图、活动图

说明：
类图是描述类与类之间的关系的，是UML图中最核心的

在讲解设计模式时，我们必然会使用类图，为了让学员们能够把设计模式学到位，需要先给大家讲解类图

• 用于描述系统中的类(对象)本身的组成和类(对象)之间的各种静态关系。
• 类之间的关系：依赖、泛化（继承）、实现、关联、聚合与组合

2 画UML类图的工具

使用UML来建模，常用的工具有 Rational Rose , 也可以使用一些插件来建模.
用什么软件来画类图不重要.主要是自己觉得好用就可以了.我们学习画类图是用eclipse 的插件AmaterasUML来画的.主要是安装简单,如果你们喜欢用其它的软件来画也是可以的.下面我们来说一下AmaterasUML怎么安装.

2.1 AmaterasUML安装

安装AmaterasUML 之前请确保你们的eclipse已经安装成功并且可以成功运行.安装
第一步 : 下载 AmaterasUML官网地址:http://amateras.sourceforge.jp/cgi-bin/fswiki_en/wiki.cgi?page=AmaterasUML
但官网有时候不能下载.我这里有一份百度云的:
链接：https://pan.baidu.com/s/1W8-08XCmT_filIMHDX4f3A
提取码：y6az

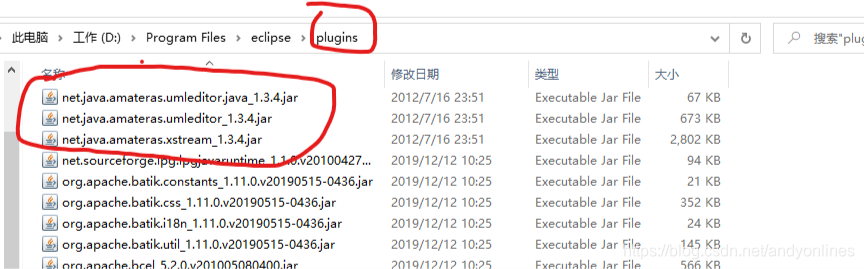

第二步: 解压压缩包,把三个jar包复制到eclipse的安装目录下的plugins 文件夹下:

第三步 : 重启eclipse

第四步 : 测试:

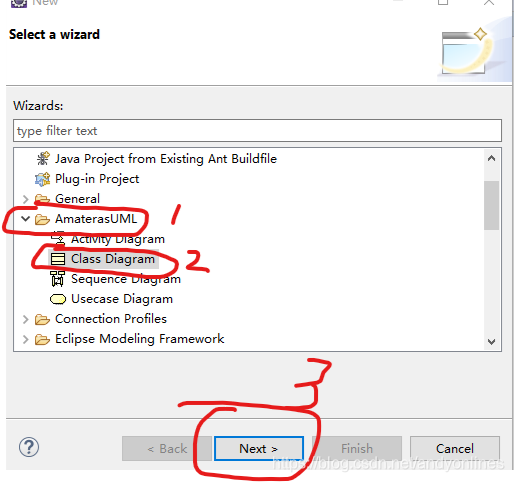

1 随便在一个java工程下点击 File -> New -> other,选择如图:

创建MULfile成功.说明安装成功.(有些教程说要设置http,但我是不安装也成功了,所以你们先不设置看一下,如果不成功在设置)

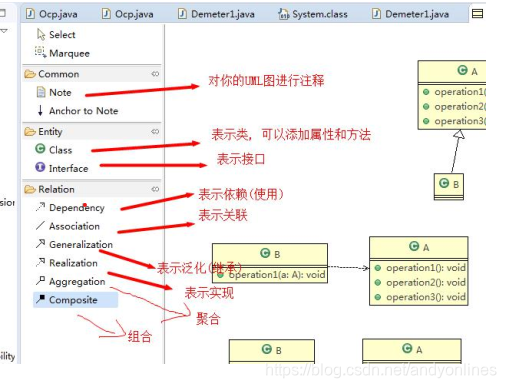

MULfile视图说明如图:

上面的按钮的含义一定要记住,很重要!

3 依赖关系（Dependence）

3.1 介绍

只要是在类中用到了对方，那么他们之间就存在依赖关系。如果没有对方，连编绎都通过不了。

3.2 实例

public class PersonServiceBean {
	private PersonDao personDao;//类
	public void save(Person person){}
               public IDCard getIDCard(Integer personid){}
	public void modify(){
		Department department = new Department();
               }
}
public class PersonDao{}
public class IDCard{}
public class Person{}
public class Department{}

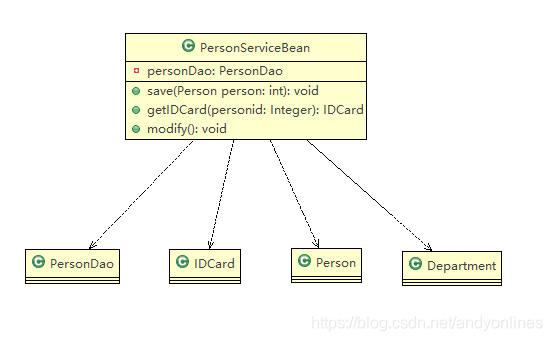

用UML类图来表示上面的类的关系如下图:

注意: 看线头的方向不要弄反了.

3.3 小结

依赖关系是一个很通用的关系,里面包含了很多其他的依赖关系(后面会介绍),以下的几种情况都是依赖关系:

• 类中用到了对方
• 如果是类的成员属性
• 如果是方法的返回类型
• 是方法接收的参数类型
• 方法中使用到

4 泛化关系(generalization）

4.1 介绍

泛化关系实际上就是继承关系，他是依赖关系的特例.

4.2 实例

public abstract class DaoSupport{
	public void save(Object entity){
	}
	public void delete(Object id){
	}
}

public class PersonServiceBean extends Daosupport{
}

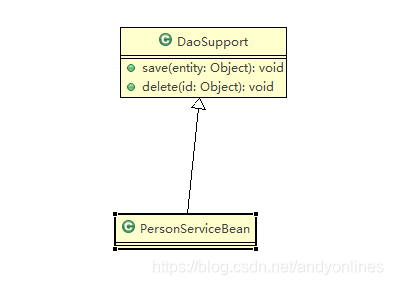

**UML类图表示 : **

4.3 小结

• 泛化关系实际上就是继承关系
• 如果A类继承了B类，我们就说A和B存在泛化关系

5 实现关系（Implementation）

5.1 介绍

实现关系实际上就是A类实现B接口，他是依赖关系的特例

5.2 实例

public interface PersonService {
public void delete(Interger id);
}
public class PersonServiceBean implements PersonService {
public void delete(Interger id){}
}

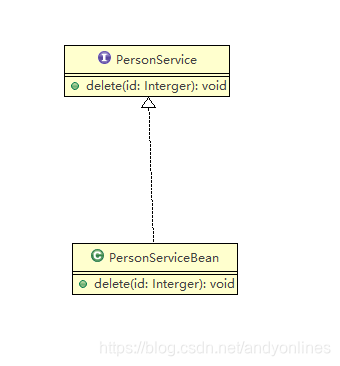

UML类图:

6 关联关系（Association）

6.1 介绍

• 关联关系实际上就是类与类之间的联系，他是依赖关系的特例.
• 关联具有导航性：即双向关系或单向关系.
• 关系具有多重性：如“1”（表示有且仅有一个），“0…”（表示0个或者多个），“0，1”（表示0个或者一个），“n…m”(表示n到 m个都可以),“m…*”（表示至少m个）。

6.2 实例

单向一对一关系
public class Person {
     private IDCard card;
}
public class IDCard{}


//双向一对一关系
public class Person {
     private IDCard card;
}
public class IDCard{
     private Person person
}

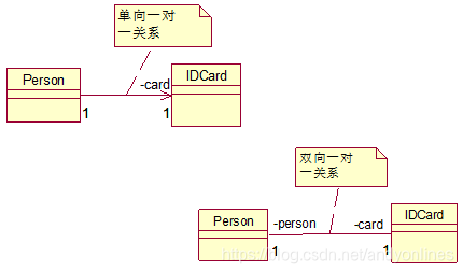

UML类图:

7 聚合关系（Aggregation）

7.1 介绍

聚合关系（Aggregation）表示的是整体和部分的关系，整体与部分可以分开。聚合关系是关联关系的特例，所以他具有关联的导航性与多重性.

7.2 实例

一台电脑由键盘(keyboard)、显示器(monitor)，鼠标等组成；组成电脑的各个配件是可以从电脑上分离出来的，使用带空心菱形的实线来表示.

public class Computer{
	private Mouse mouse;
	private Monitor monitor;

	public void setMouse(Mouse mouse){
		this.mouse = mouse;
	}
	public void  setMonitor(Monitor monitor){
		this.monitor = monitor;
	}
}

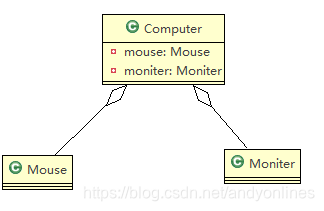

对应UML类图:

8 组合关系（Composition）

8.1 介绍

组合关系：也是整体与部分的关系，但是整体与部分不可以分开。

8.2 实例

在程序中我们定义实体：Person与IDCard、Head, 那么 Head 和 Person 就是 组合，IDCard 和 Person 就是聚合.
但是如果在程序中Person实体中定义了对IDCard进行级联删除，即删除Person时连同IDCard一起删除，那么IDCard 和 Person 就是组合了.

public class Person{
private IDCard card;
private Head head = new Head();
}

public class IDCard {}
public class Head{}

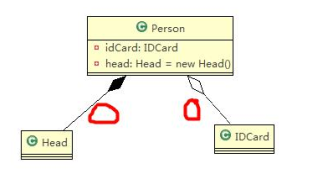

UML类图:
