FDE概况

为了防止Android手机的数据被非法盗取，Google在Android 3.0之后的版本支持对手机加密，那个时候还是一个option的功能，用户可以在setting->security中根据自己的需要对手机加密。但在Android 6.0之后的版本，Google要求手机默认开启加密功能。

一.FDE（Full Disk Encryption简写）

FDE是对手机/data分区的raw data数据进行加密，对于文件系统，Android Framework，Application来说，/data的数据是透明的。非法用户无法通过tool工具，将/data分区的数据readback回来，来盗取信息。 即FDE保护的是/data分区的raw data数据。对于通过锁屏进入盗取数据的情况，无法保护。

二.FDE原理

借助DM-crypt这个虚拟device，来实现加解密动作。

1，将block device映射到dm-crypt这个虚拟device上

2，将Ext4等file system mount到dm-crypt

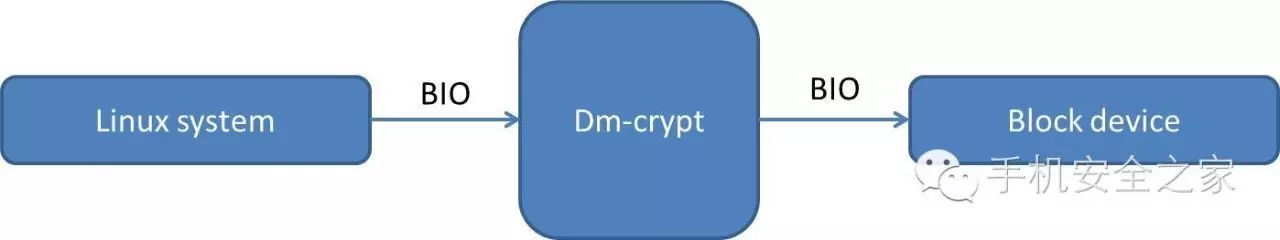

这样在访问data分区的时候，会在dem-crypt device上做加密解密的动作，然后再把数据写入emmc block上。下面是FDE的加解密流程。

因此FDE只能应用在Emmc上，对Nandflash不起作用。

三.FDE architecture

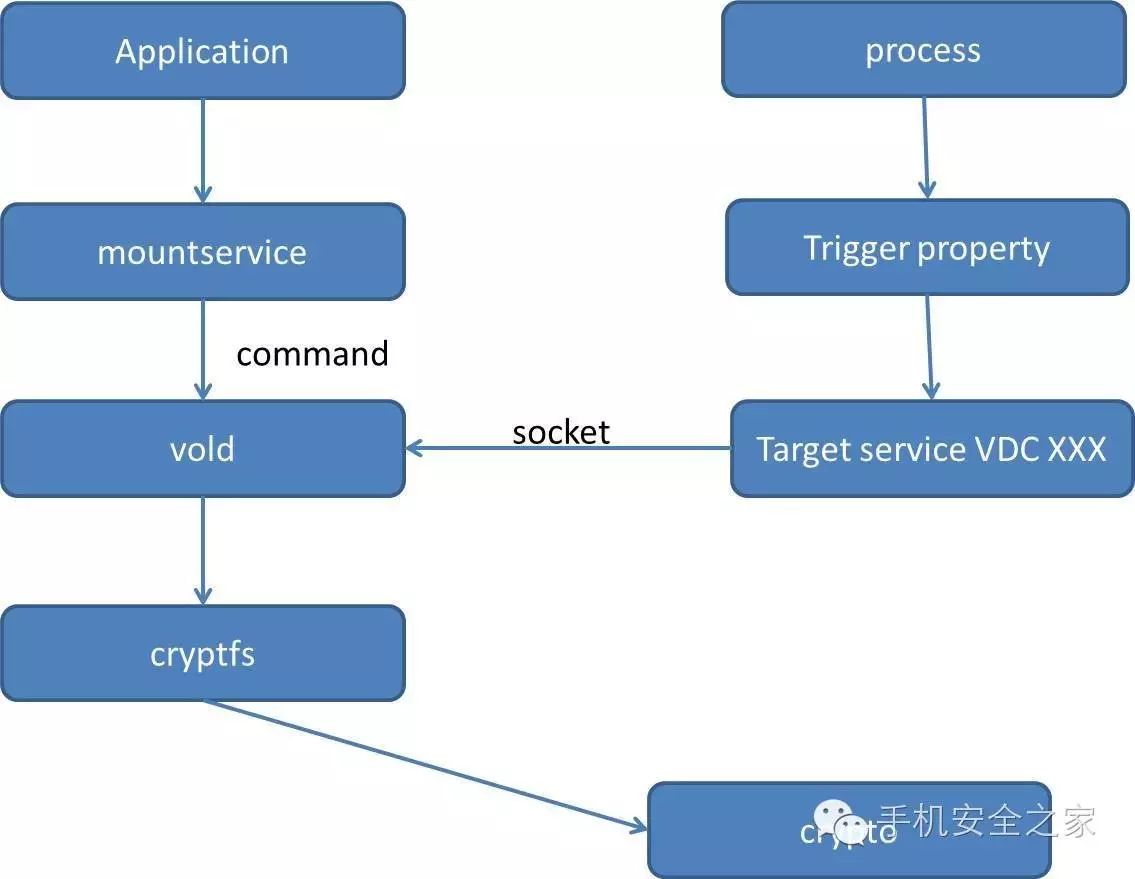

Android中涉及到加解密的模块主要有vold，cryptfs，mountservice.他们主要是通过发command的方式来触发系统进行访问。下面是FDE的架构图。

四.Android相关的文件

    1，/packages/apps/Settings/src/com/android/settings/CryptKeeper.java

    2，/system/vold/*

 3，system/core/fs_mgr/*

4，system/core/init/

五，fstab的配置

   /dev/block/platform/msm_sdcc.1/by-name/userdata     /data           ext4
   noatime,nosuid,nodev,barrier=1,data=ordered,nomblk_io_submit,errors=panic
   wait,check,encryptable=/dev/block/platform/msm_sdcc.1/by-name/metadata

      encyptable：表示未开启默认加密，需要自己手动在setting->security中加密

forceencrypt：表示开启默认加密。

---------------------------------------------------------------------------------------------------------------------------------------------------
