【小白日记19】----网络管理（3）

一、物理层

1.信号

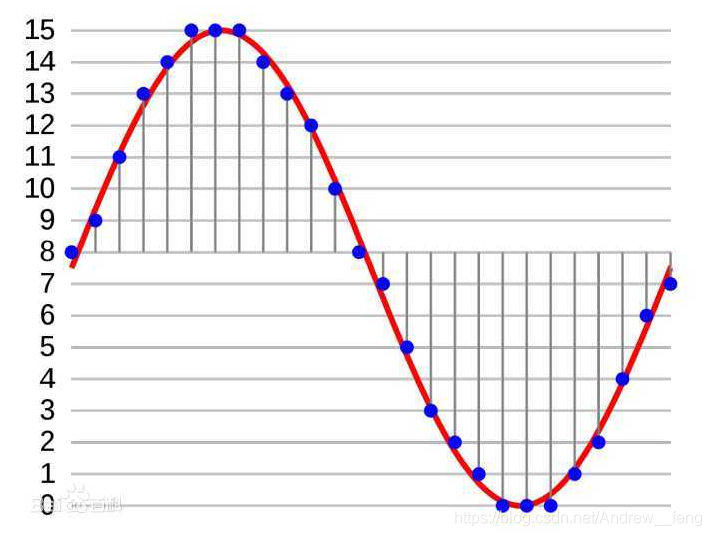

（1）.模拟信号：

模拟信号是指用连续变化的物理量表示的信息，其信号的幅度，或频率，或相位随时间作连续变化，或在一段连续的时间间隔内，其代表信息的特征量可以在任意瞬间呈现为任意数值的信号。但是容易受到干扰，适用于电话信号

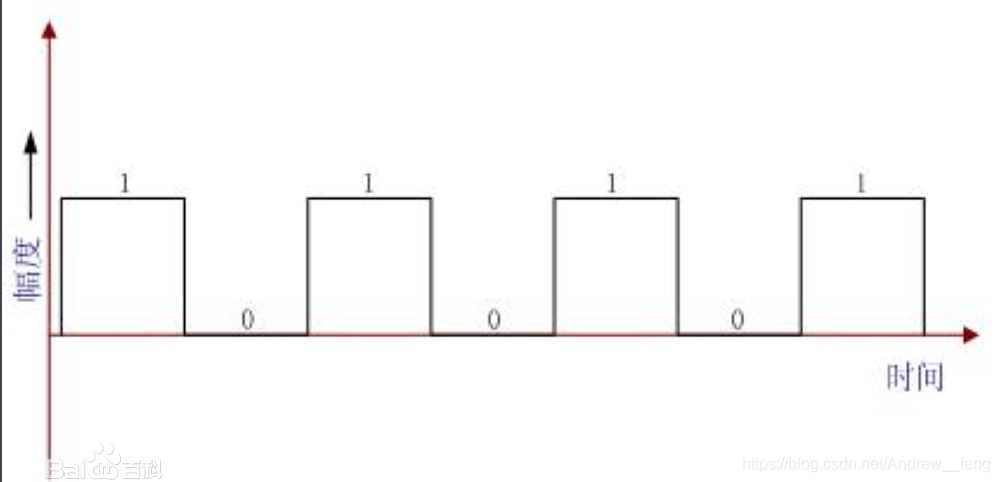

（2）.数字信号：

数字信号指自变量是离散的、因变量也是离散的信号，这种信号的自变量用整数表示，因变量用有限数字中的一个数字来表示。在计算机中，数字信号的大小常用有限位的二进制数表示。不易受到干扰，适用于网络信号。

2.介质

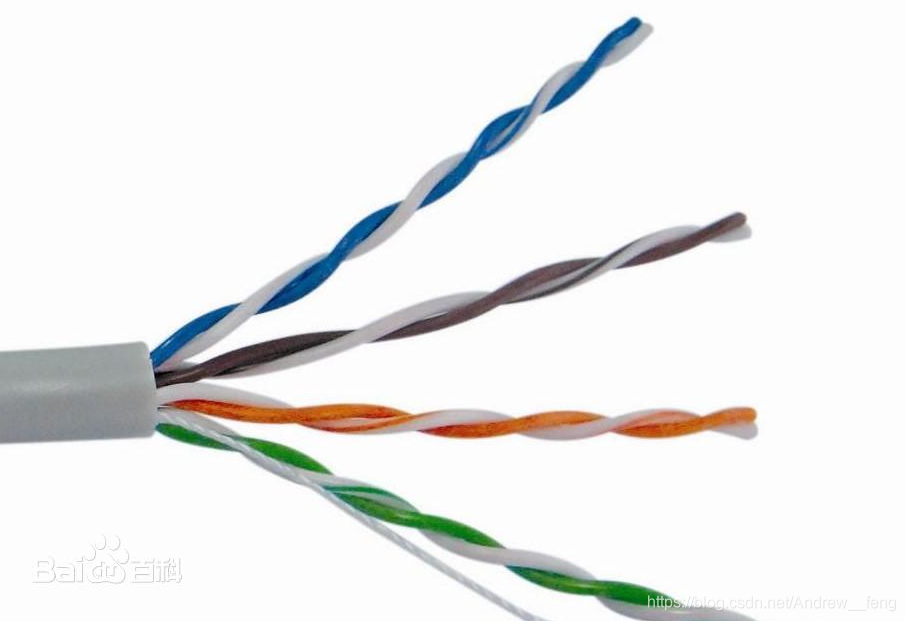

（1）.双绞线：

双绞线是一种综合布线工程中最常用的传输介质，是由两根具有绝缘保护层的铜导线组成的。把两根绝缘的铜导线按一定密度互相绞在一起，每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消，有效降低信号干扰的程度。与其他传输介质相比，双绞线在传输距离，信道宽度和数据传输速度等方面均受到一定限制，但价格较为低廉。

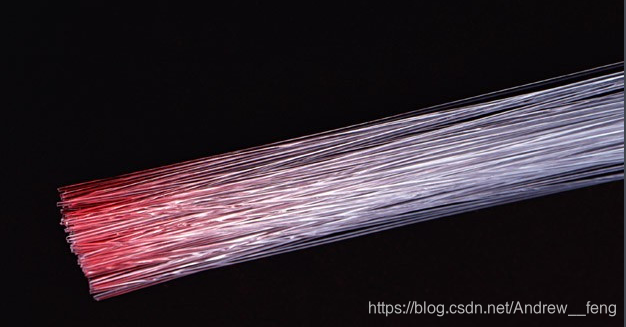

（2）.光纤：

光纤是光导纤维的简写，是一种由玻璃或塑料制成的纤维，可作为光传导工具。传输原理是“光的全反射”。分为单模与多模，单模光纤运行在100M/s或1 G/s的数据速率，传输距离都可以达到至少5公里。通常情况下，单模光纤用于远程信号传输。多模光纤（MMF）主要用于短距离的光纤通信，如在建筑物内或校园里。典型的传输速度是100M/s，传输距离可达2km（100BASE-FX），1 G/s可达1000m，10 G/s可达550m。有两种类型的折射率：渐变折射率和阶跃折射率。

二、数据链路层

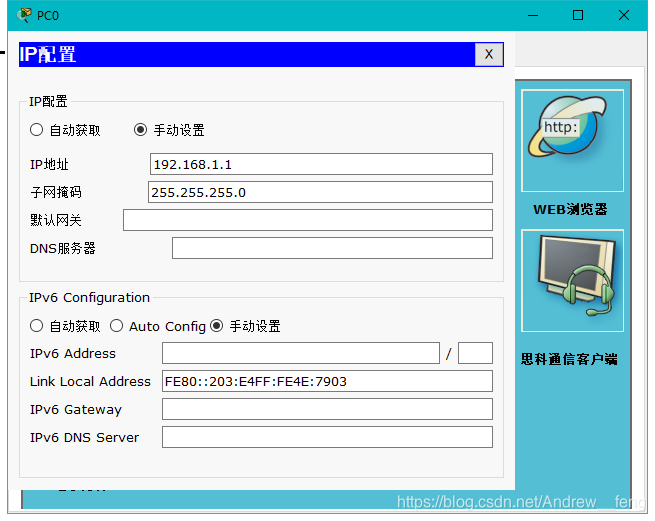

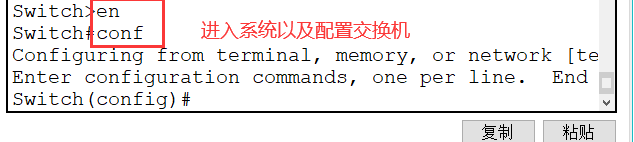

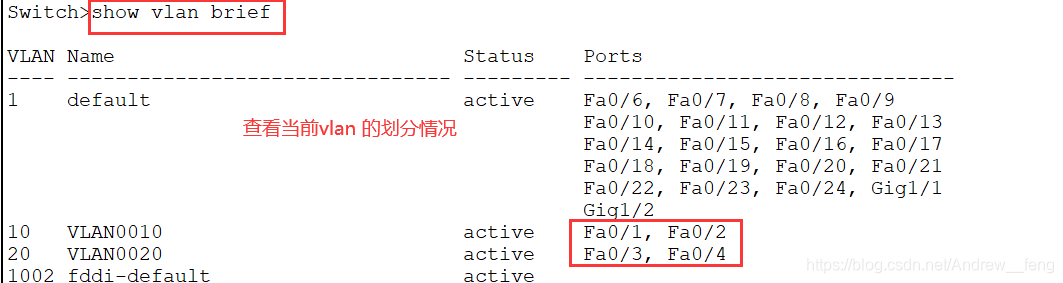

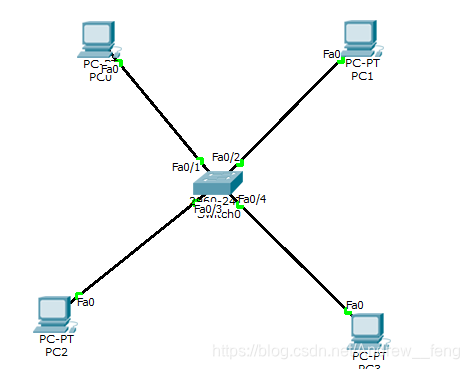

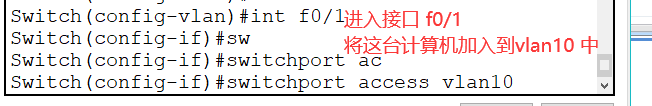

通过思科模拟器来实现组件局域网的目的

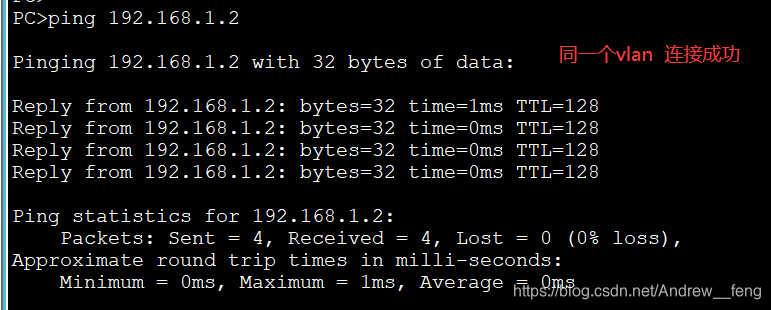

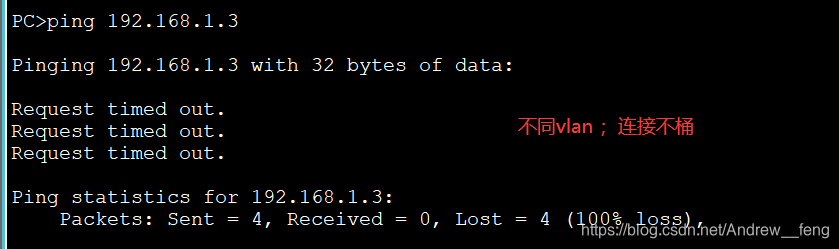

其他终端同理 然后我们试着联通一下

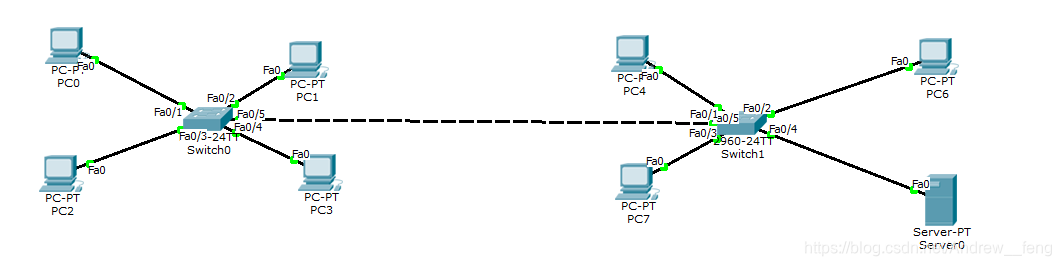

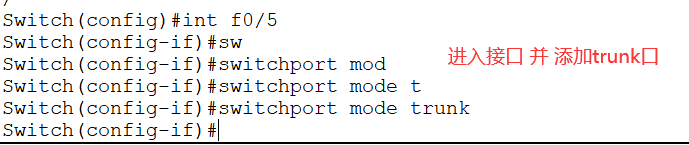

然后通过添加Trunk 口来实现交换机与交换机之间终端的联通

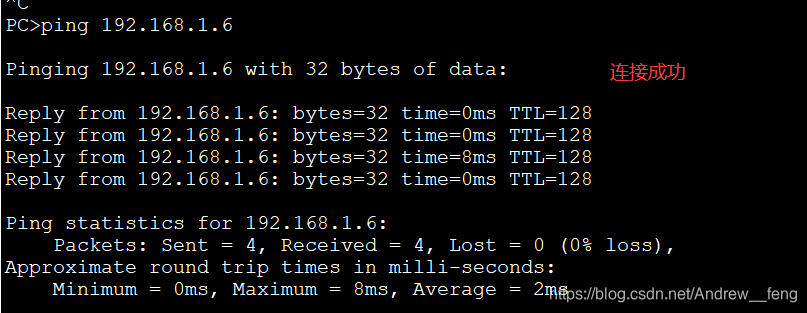

试着联通不同交换机上的终端
