51单片机_蜂鸣器
一、 蜂鸣器介绍
蜂鸣器采用直流电压供电,蜂鸣器广泛应用于计算机、打印机、复印机、报警器、电子玩具、骑车电子设备、电话机、定时器等电子产品中作发声器件。
主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。
- 压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。多谐振荡器由晶体管或集成电路构成,当接通电源后(1.5V ~ 15V直流工作电压),多谐振荡器起振,输出1.5~5kHz的音频信号,阻抗匹配器推动压电蜂鸣片发声。
- 电磁式蜂鸣器主要由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。接通电源后,振荡器产生的音频信号电流通过电磁线圈,使电磁线圈产生磁场,震动膜片在电磁线圈和磁铁的项胡作用下,周期性地震动发声。
总结就是,压电式蜂鸣器想要发声,提供一定频率的脉冲信号;电磁式蜂鸣器想要发声,只需要提供电源即可。
另外,根据蜂鸣器内部是否有振荡电路,又可分为有源蜂鸣器和无源蜂鸣器。
- 有源蜂鸣器内部自带振荡电路,只需提供电源即可发声;
- 无源蜂鸣器内部没有震荡电路,需要提供一个频率的脉冲信号才能发声,频率大小通常在1.5~5kHz。

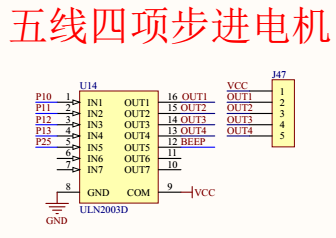

蜂鸣器原理图如下:默认接VCC,只需要给BEEP震荡频率,蜂鸣器便可发声。

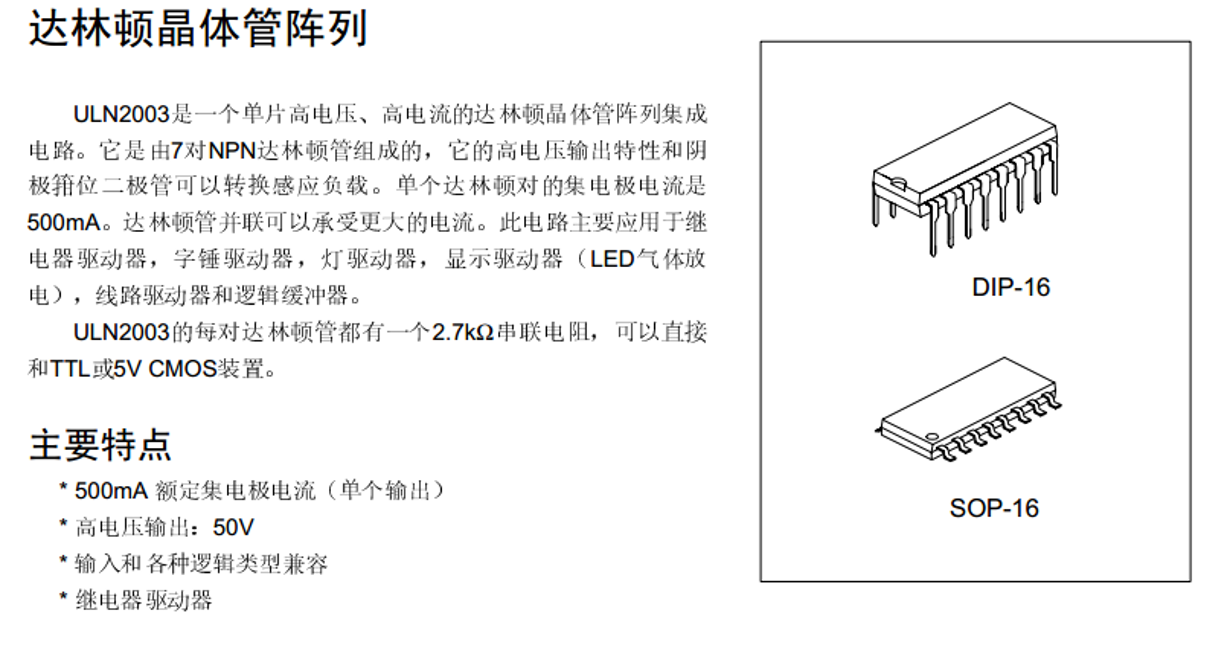

ULN2003:它本质上是一个电流放大器(达林顿晶体管阵列)。单片机只需给它一个微弱的控制信号(几mA),它就能输出高达500mA的电流,可以轻松驱动大功率元件,否则单片机引脚无法直接驱动蜂鸣器。
二、使用独立按键控制蜂鸣器
main.c
#include <REGX52.H>
#include "Delay.h"
#include "Key.h"
#include "Nixie.h"
#include "Buzzer.h"
unsigned char KeyNum;
void main()
{
Nixie(1,0);
while(1)
{
KeyNum=Key();
if(KeyNum)
{
Buzzer_Time(1000);
Nixie(1,KeyNum);
}
}
}
Delay.c
void Delay(unsigned int xms)
{
unsigned char i, j;
while(xms--)
{
i = 2;
j = 239;
do
{
while (--j);
} while (--i);
}
}
Delay.h
#ifndef __DELAY_H__
#define __DELAY_H__
void Delay(unsigned int xms);
#endif
Key.c
#include <REGX52.H>
#include "Delay.h"
/**
* @brief 获取独立按键键码
* @param 无
* @retval 按下按键的键码,范围:0~4,无按键按下时返回值为0
*/
unsigned char Key()
{
unsigned char KeyNumber=0;
if(P3_1==0){Delay(20);while(P3_1==0);Delay(20);KeyNumber=1;}
if(P3_0==0){Delay(20);while(P3_0==0);Delay(20);KeyNumber=2;}
if(P3_2==0){Delay(20);while(P3_2==0);Delay(20);KeyNumber=3;}
if(P3_3==0){Delay(20);while(P3_3==0);Delay(20);KeyNumber=4;}
return KeyNumber;
}
Key.h
#ifndef __KEY_H__
#define __KEY_H__
unsigned char Key();
#endif
Nixie.c
#include <REGX52.H>
#include "Delay.h"
//数码管段码表
unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};
/**
* @brief 数码管显示
* @param Location 要显示的位置,范围:1~8
* @param Number 要显示的数字,范围:段码表索引范围
* @retval 无
*/
void Nixie(unsigned char Location,Number)
{
switch(Location) //位码输出
{
case 1:P2_4=1;P2_3=1;P2_2=1;break;
case 2:P2_4=1;P2_3=1;P2_2=0;break;
case 3:P2_4=1;P2_3=0;P2_2=1;break;
case 4:P2_4=1;P2_3=0;P2_2=0;break;
case 5:P2_4=0;P2_3=1;P2_2=1;break;
case 6:P2_4=0;P2_3=1;P2_2=0;break;
case 7:P2_4=0;P2_3=0;P2_2=1;break;
case 8:P2_4=0;P2_3=0;P2_2=0;break;
}
P0=NixieTable[Number]; //段码输出
// Delay(1); //显示一段时间
// P0=0x00; //段码清0,消影
}
Nixie.h
#ifndef __NIXIE_H__
#define __NIXIE_H__
void Nixie(unsigned char Location,Number);
#endif
Buzzer.h
#ifndef __BUZZER_H__
#define __BUZZER_H__
void Buzzer_Time(unsigned int ms);
#endif
Buzzer.c
#include <REGX52.H>
#include <INTRINS.H>
//蜂鸣器端口:
sbit Buzzer=P2^5; // 定义蜂鸣器控制引脚为P2.5
/**
* @brief 蜂鸣器私有延时函数,延时500us
* @param 无
* @retval 无
*/
void Buzzer_Delay500us() //@12.000MHz
{
unsigned char i;
_nop_();
i = 247;
while (--i);
}
/**
* @brief 蜂鸣器发声
* @param ms 发声的时长,范围:0~32767
* @retval 无
*/
void Buzzer_Time(unsigned int ms)
{
unsigned int i;
for(i=0;i<ms*2;i++) // 循环次数=ms*2,频率为 1kHz
{
Buzzer=!Buzzer; // 翻转P2.5电平
Buzzer_Delay500us(); // 延时500us
}
}
工作原理:
- 频率生成:每次循环执行
Buzzer=!Buzzer和Buzzer_Delay500us()两次,产生一个完整的方法周期为 1000µs (1ms),对应频率为 1kHz。 - 时长控制:参数
ms决定发声时长。循环次数为ms*2是因为每两次电平翻转(一次高→低,一次低→高)才形成一个完整周期。 - 驱动原理:通过不断翻转电平,在P2.5引脚上产生1kHz的方波信号。无源蜂鸣器的内部振动片会随此电信号振动,从而发出1kHz的声音。
