小型功率三极管S9013、SOT-23介绍

小型功率三极管S9013

S9013简介

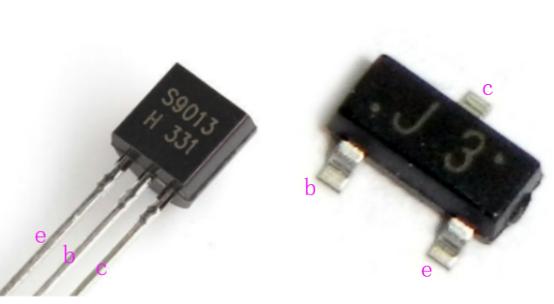

S9013三极管是一种NPN型三极管，以硅为主要材料，属于小型的功率三极管，这种三极管很常见，有插件TO-92、贴片SOT-23两种封装，它有三个引脚，分别是基极b，集电极C，发射极e，对于插件的S9013，字体面向自己，从左到右分别是e、b、c三极，而贴片的左下脚是基极b，右下角是发射极e，最上方的是集电极c。它具有电流放大作用，利用三极管的截止状态作为开关的闭合状态，在电路当中一般作为开关管使用，例如负载的通断等。

S9013主要参数

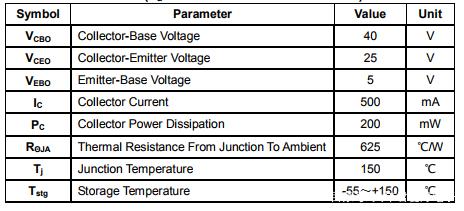

如下表是S9013三极管的的主要参数，集电极-发射极电压Vceo=25V，集电极-基极电压Vcbo= 40V，发射极-基极电压Vebo=5V，耗散功率Pc=0.625W，最重要的一个参数集电极电流最大电流Ic =500mA，所有设计的电路都要根据实际参数来选择，比如最大电流不能大于500mA，一般实际使用一半，甚至更低。

S9013电路应用

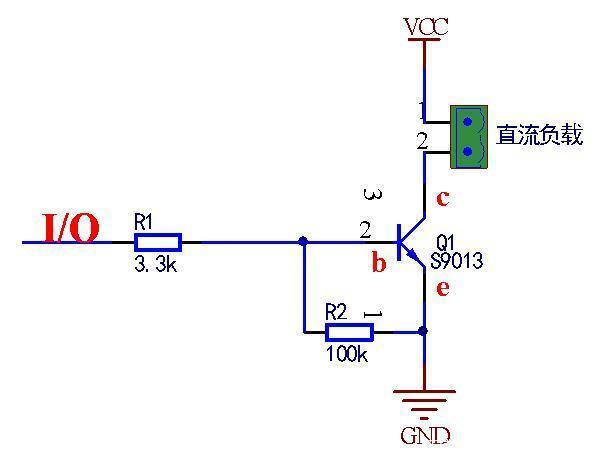

S9013主要是作为开关电路应用，如下图S9013三极管驱动一个直流负载，这个负载可以是一个直流小风扇（5V/0.06A），当I/O口输入高电平时候，三极管Vbeo电压大于0.7V，这时候三极管导通，直流负载工作

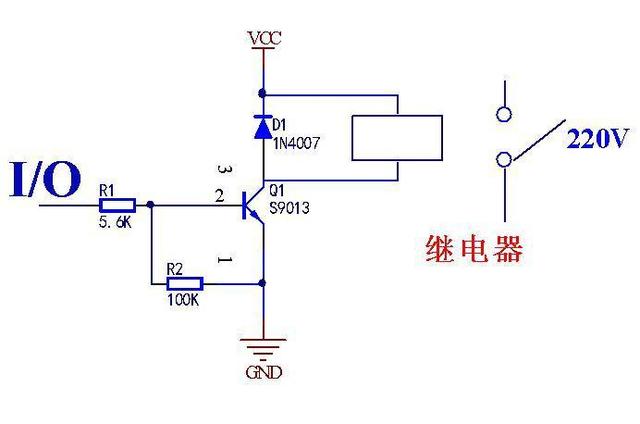

还可以用来驱动继电器

除了这些还有蜂鸣器驱动、电平转换、收音机音频放大等。

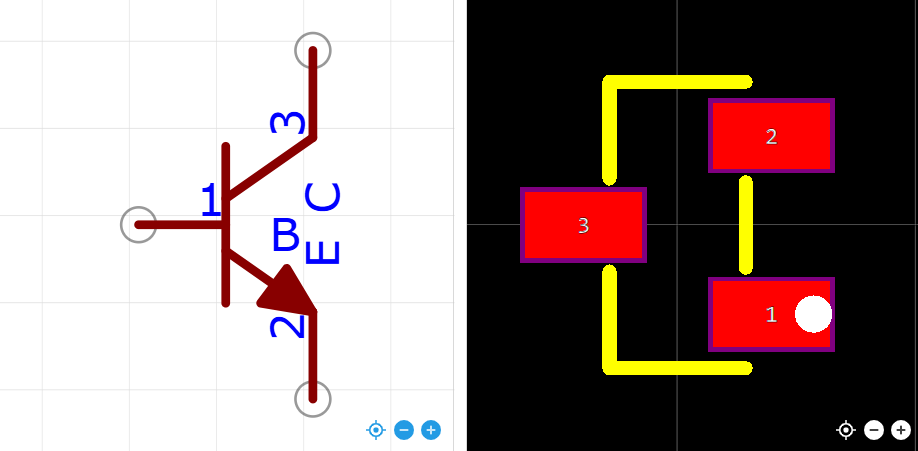

SOT-23芯片原理图

晶体三极管（俗称“三极管”）非常常见且重要的半导体元件，通常用作信号放大或电子开关。

根据您的描述，这是一个 “通孔插件式”三极管，其标准引脚顺序通常是 1-B， 2-E， 3-C。

下面是三个引脚的定义、功能和作用：

1. 基极 (Base， 简称 B)

• 核心含义：控制极。这是整个三极管的“大脑”或“阀门手柄”。
• 功能：
      *   基极输入一个微小的电流信号，就可以控制从集电极到发射极之间大得多的电流的流动。这就是三极管的 “电流放大” 作用。
      *   你可以把它想象成一个水龙头：轻轻转动阀门手柄（基极施加小电流），就能控制水管中巨大的水流（集电极-发射极间的大电流）是通、断还是多少。
      *   在开关电路中，基极的电压高低直接决定了三极管是处于“导通”（开）还是“截止”（关）状态。

2. 发射极 (Emitter， 简称 E)

• 核心含义：载流子发射极/ 公共参考端。
• 功能：
      *   顾名思义，它是在放大状态下发射电流载流子（电子或空穴）的电极。
      *   在绝大多数电路图中，发射极通常是电路的公共接地端或电流的流出端。它是测量其他引脚电压的参考点。
      *   电流从集电极流入，从发射极流出，而基极的电流也汇入发射极（对于NPN型管，这是最常见的类型）。所以它的电流通常等于集电极电流与基极电流之和。

3. 集电极 (Collector， 简称 C)

• 核心含义：载流子收集极/ 功率输出端。
• 功能：
      *   它的作用是“收集”从发射极发射出来、经过基区控制的载流子。
      *   它通常连接在电源和负载（如电阻、喇叭、继电器等）之间，是主要的大电流通路，负责向负载提供功率。
      *   集电极-发射极之间能够承受较高的电压和较大的电流，是三极管输出放大后信号或驱动外部负载的地方。

---

通俗比喻（水龙头模型）

假设一个NPN型三极管（最常见类型）：

• 集电极 © ：连接水源（高压水箱）。
• 发射极 (E) ：连接下水道（流出到地）。
• 基极 (B) ：连接水龙头的阀门手柄。
      *   当你轻轻转动手柄（给基极一个小电流），就能控制从水源（C）流向排水管（E）的巨大水流（大电流）。你的小手劲（小电流）被放大成了强大的水流（大电流）。

---

核心工作原理总结

三极管工作的核心在于：用一个微小的基极-发射极间的电流（或电压），去控制一个较大的集电极-发射极间的电流。

• 放大模式：基极电流的微小变化，会引起集电极电流的成比例的巨大变化。放大倍数称为 β 或 hFE。
• 开关模式：
      *   截止：当基极电压不够高时，C-E之间像断开的路，没有电流。（开关“关”）
      *   饱和：当基极电流足够大时，C-E之间像一根导线，电流最大。（开关“开”）

重要提示

1. 类型：三极管主要分 NPN 和 PNP 两种，它们的电流方向和电压极性完全相反。上述解释主要基于更常见的NPN型。对于PNP型，发射极接电源，电流方向是E -> B 和 E -> C。
2. 引脚顺序不固定：您提供的“1-B，2-E，3-C”只是一种标准排列。不同封装、不同型号的三极管，引脚顺序可能完全不同！ 在使用前，必须查阅该型号的官方数据手册来确认。
3. 测量：用万用表的二极管档可以快速判断引脚和类型：找到唯一一个与另外两个引脚都单向导通（有读数）的脚，它就是基极(B)。然后可以根据导通时红黑表笔的极性判断是NPN还是PNP。

简单来说：

• B 是 控制 脚，输入小信号。
• C 是 输入/收集 功率的脚。
• E 是 输出/公共 脚，电流最终从这里流出。
