前言

VSAT 是 Very Small Aperture Terminal 的缩字，直译为甚小口径卫星终端站。本文主要是叙述了VSAT卫星网络类型及接入方式。

一、VSAT网络类型

• VSAT网络从传输方向上分为：单向VSAT网络和双向VSAT网络；
• VSAT网络从传输方式上分为：点对点通信、点对多点通信（广播）、交互式通信、多点对点（收集式）通信、多点对多点（多边）通信；
• VSAT网络从拓扑结构上分为：星型拓扑结构网络、网状拓扑结构网络。

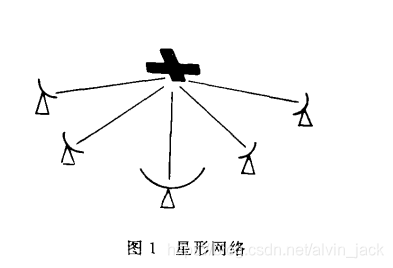

1.星型拓扑结构网络

这种网络是由一个（或者几个）中心站（hub）和多个远程VSAT站组成；
中心站一般是天线直径为5~11m的大功率地球站，担负网络管理、控制 、信道分配和通信等任务；
所有的VSAT站均站中心站的控制下并与其通信；
在星型网络中又可以分为三种形式：单跳、双跳、单双调混合

• 单跳网络，是使用最早、最普遍的星型网络，实现了VSAT站与中心站之间的通信；
  出站链路（out bound）：中心站通过卫星到VSAT站的链路；
  入站链路（in bound）：VSAT站通过卫星到中心站的链路；
  中心站通过线路与计算机直接相连，或者通过地面线路连接到地面电话网或数据网进行数据交换；
  注意！！！VSAT站之间无法进行通信
• 双跳网络，各个VSAT站之间可以通过中心站进行通信，即中心站可以将一个VSAT站的呼叫传输到另外一
