电路分析-3

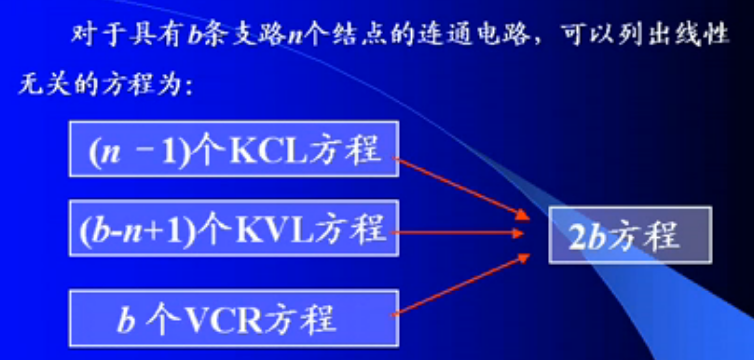

1、2b方程法

根据线性代数可知，若有n个变量，必须要有n个独立方程可求解。

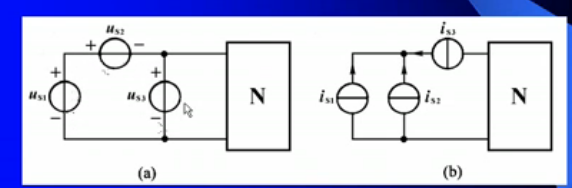

当电路中含有纯电压源构成的回路，如图（a），这些电压源的电流解答将不是唯一的。

当电路中含有纯电流源构成的结点，如图（b），这些电流源电压解答也不是唯一的。





2、支路电流法和支路电压法

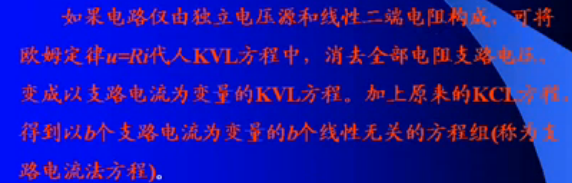

2-1、支路电流法

2b方程缺点是方程数太多。如何减少方程和变量的数目。

这样，只需要求b个方程，就能得到全部支路 电流，再利用VCR方程即可求得全部支路电压。

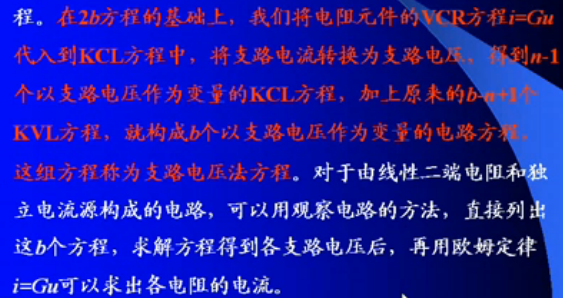

2-2、支路电压法

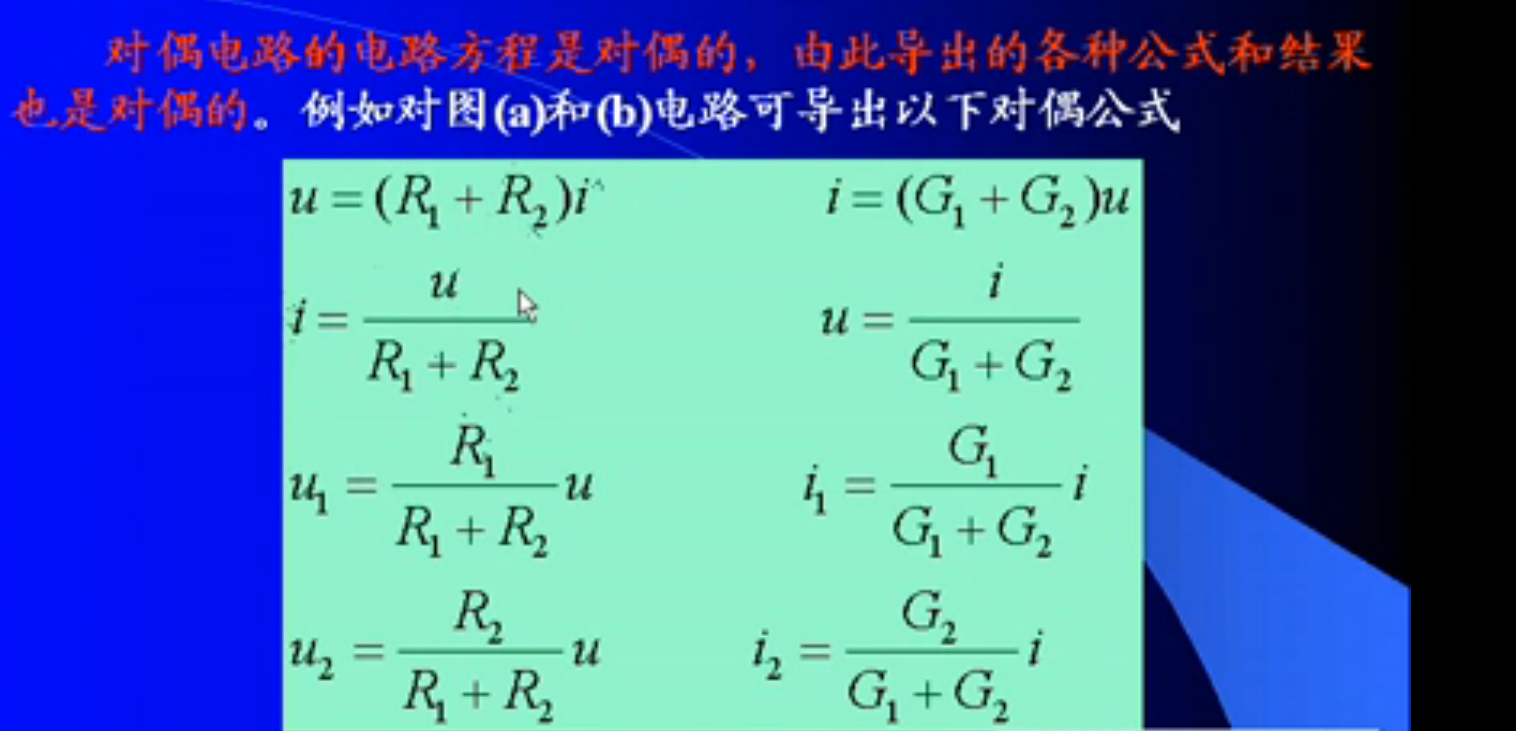

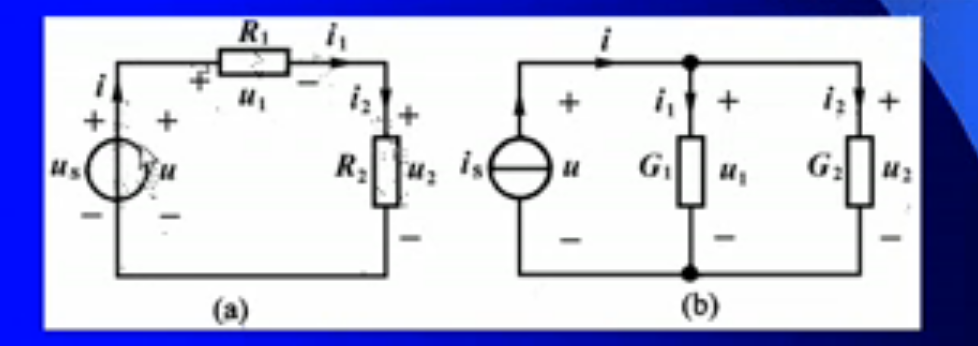

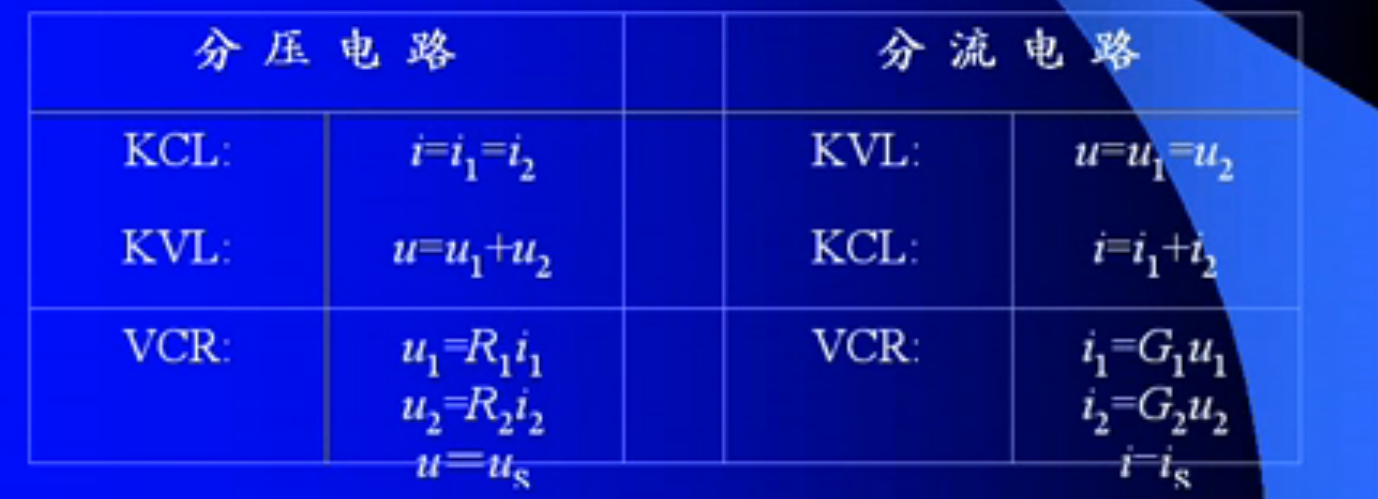

3、分压电路和分流电路
