【转】榨干OV7725寄存器

本文详细介绍了OV7725摄像头模块的寄存器配置过程,包括VGA/QVGA模式、图像、时钟、DSP、AGCAECAWB、亮度、Gamma等功能的配置技巧,适合嵌入式开发人员参考。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

转自:http://blog.chinaaet.com/detail/32397.html

OV7725移植官哥的代码,竟然有问题。。。想吐血。。。

无奈,只能自己看手册,上百个寄存器硬着头皮死要命的看。。。。。都是寄存器配置没有顺序,但总得有什么规律可循吧。。。。希望能总结出什么规律。。

了解了OV7725寄存器,经过n次的测试,修改,调试,完善,OV7725寄存器初始化,总结出来一下几个内容:

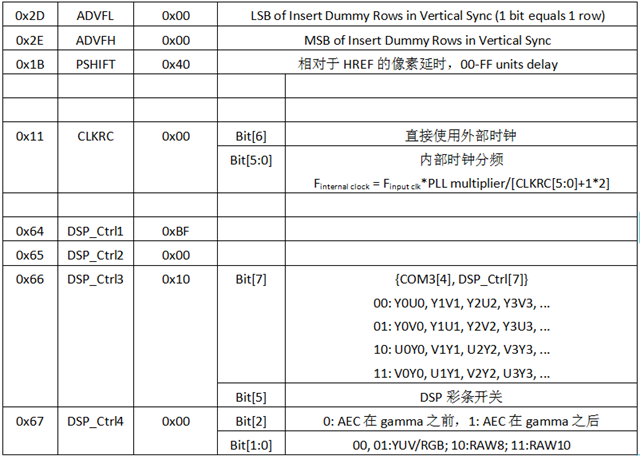

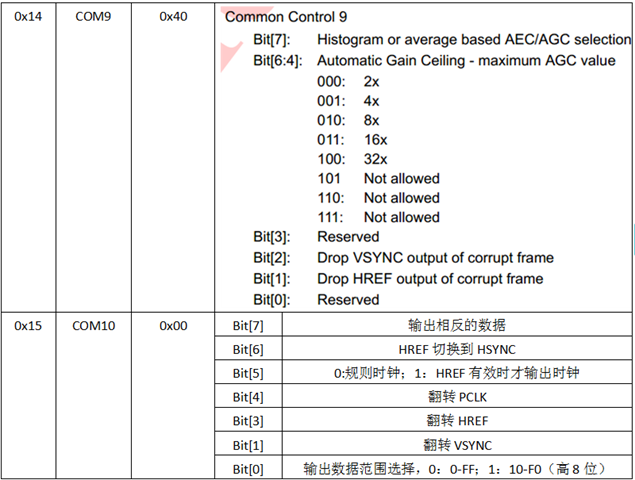

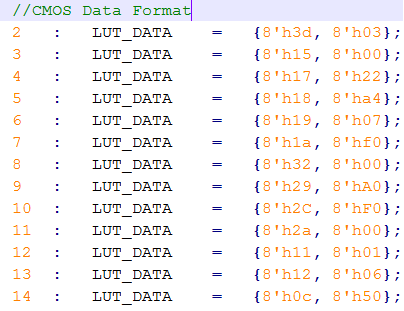

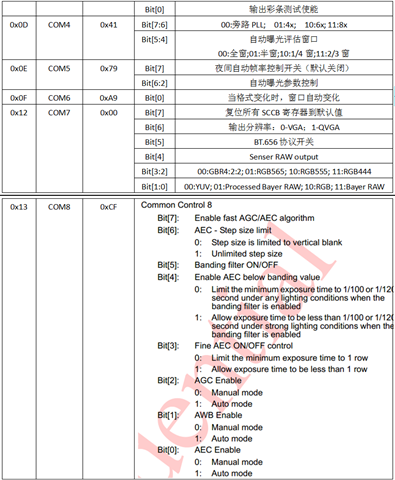

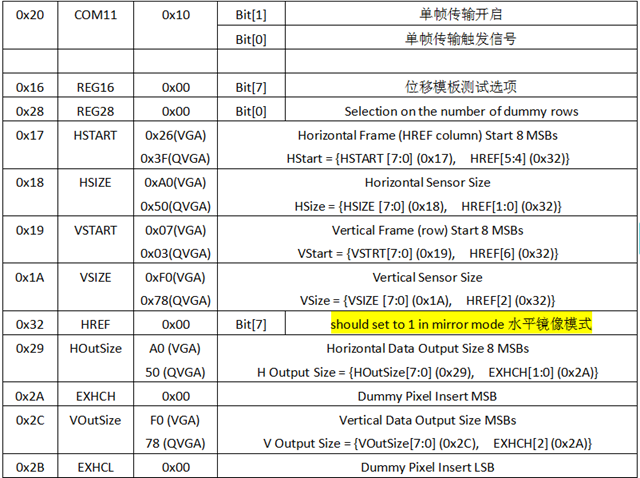

(1)VGA/QVGA模式、图像、时钟的配置

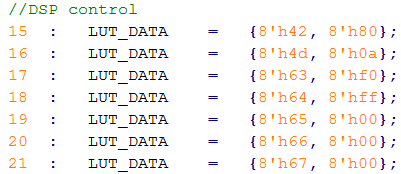

(2)DSP的配置

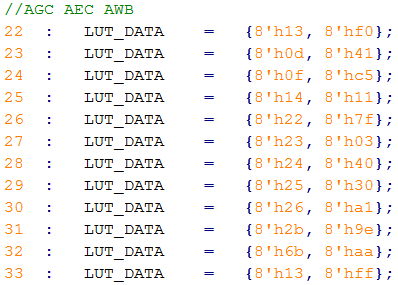

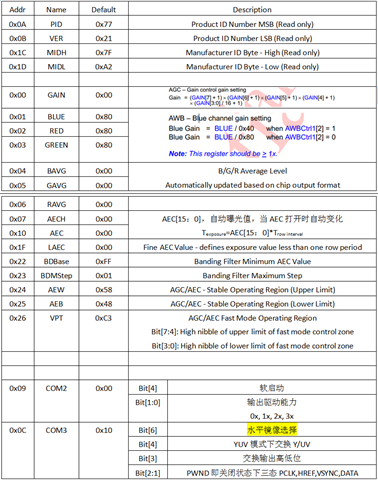

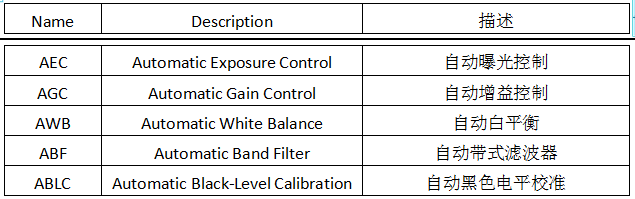

(3)AGC AEC AWB的配置

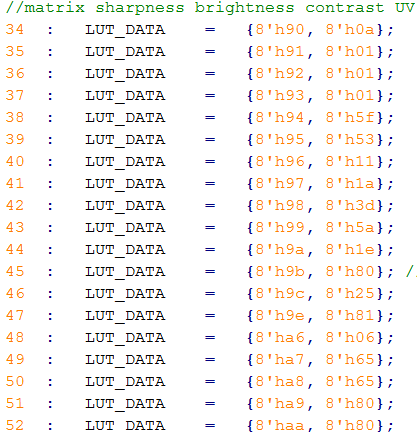

(4)亮度等参数的配置

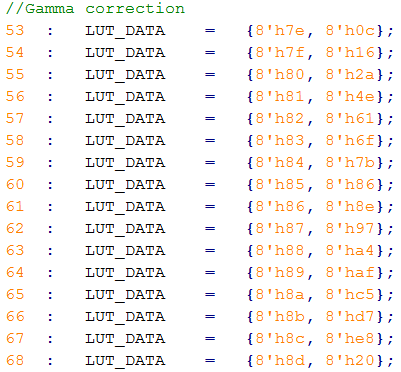

(5)Gamma的配置

(6)其他



总之,控制好输出的模式,加上以上功能的配置,OK。。。。

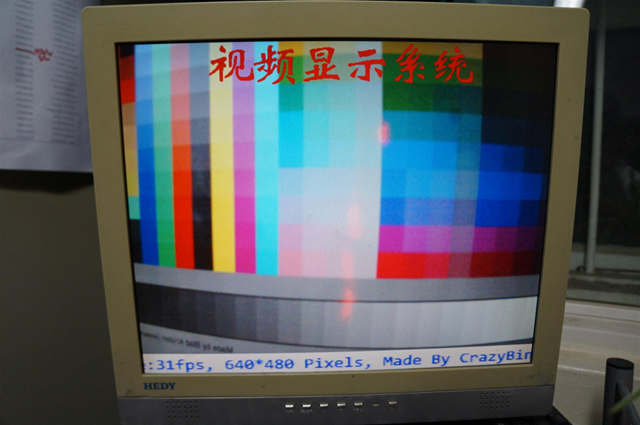

顺便炫耀一下。。。

转载于:https://www.cnblogs.com/woshitianma/archive/2013/04/26/3045156.html
