本文通过一起线上异常日志的排查案例，介绍了Kubernetes环境中容器资源限制导致的问题定位过程，详细分析了docker、containerd及runc之间的交互流程。
这篇文章学习的重点：
kubelet，docker-shim，dockerd，containerd，containerd-shim，runc 直接的关系
排查方法：如何使用 docker，containerd-ctr，docker-runc 连接容器
runc 工作流程
问题描述
今天，在值班排查线上问题的过程中，发现系统日志一直在刷 docker 异常日志：
May 12 09:08:40 HOSTNAME dockerd[4085]: time="2021-05-12T09:08:40.642410594+08:00" level=error msg="stream copy error: reading from a closed fifo"
May 12 09:08:40 HOSTNAME dockerd[4085]: time="2021-05-12T09:08:40.642418571+08:00" level=error msg="stream copy error: reading from a closed fifo"
May 12 09:08:40 HOSTNAME dockerd[4085]: time="2021-05-12T09:08:40.663754355+08:00" level=error msg="Error running exec 110deb1c1b2a2d2671d7368bd02bfc18a968e4712a3c771dedf0b362820e73cb in container: OCI runtime exec failed: exec failed: container_linux.go:348: starting container process caused \"read init-p: connection reset by peer\": unknown"从系统风险性上来看，异常日志出现的原因需要排查清楚，并摸清是否会对业务产生影响。
下文简单介绍问题排查的流程，以及产生的原因。
问题排查
现在我们唯一掌握的信息，只有系统日志告知 dockerd 执行 exec 失败。

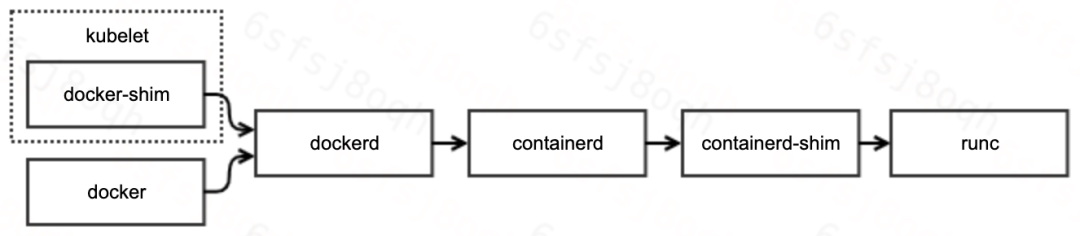

在具体的问题分析之前，我们再来回顾一下 docker 的工作原理与调用链路：
可见，docker 的调用链路非常长，涉及组件也较多。因此，我们的排查路径主要分为如下两步：
确定引起失败的组件
确定组件失败的原因
定位组件
熟悉 docker 的用户能够一眼定位引起问题的组件。但是，我们还是按照常规的排查流程走一遍：
# 1. 定位问题容器
$ sudo docker ps | grep -v pause | grep -v NAMES | awk '{print $1}' | xargs -ti sudo docker exec {} sleep 1
sudo docker exec aa1e331ec24f sleep 1
OCI runtime exec failed: exec failed: container_linux.go:348: starting container process caused "read init-p: connection reset by peer": unknown
# 2. 排除docker嫌疑
$ docker-containerd-ctr -a /var/run/docker/containerd/docker-containerd.sock -n moby t exec --exec-id stupig1 aa1e331ec24f621ab3152ebe94f1e533734164af86c9df0f551eab2b1967ec4e sleep 1
ctr: OCI runtime exec failed: exec failed: container_linux.go:348: starting container process caused "read init-p: connection reset by peer": unknown
# 3. 排除containerd与containerd-shim嫌疑
$ docker-runc --root /var/run/docker/runtime-runc/moby/ exec aa1e331ec24f621ab3152ebe94f1e533734164af86c9df0f551eab2b1967ec4e sleep
runtime/cgo: pthread_create failed: Resource temporarily unavailable
SIGABRT: abort
PC=0x6b657e m=0 sigcode=18446744073709551610
goroutine 0 [idle]:
runtime: unknown pc 0x6b657e
stack: frame={sp:0x7ffd30f0d218, fp:0x0} stack=[0x7ffd2ab0e738,0x7ffd30f0d760)
00007ffd30f0d118: 0000000000000002 00007ffd30f7f184
00007ffd30f0d128: 000000000069c31c 00007ffd30f0d1a8
00007ffd30f0d138: 000000000045814e <runtime.callCgoMmap+62> 00007ffd30f0d140
00007ffd30f0d148: 00007ffd30f0d190 0000000000411a88 <runtime.persistentalloc1+456>
00007ffd30f0d158: 0000000000bf6dd0 0000000000000000
00007ffd30f0d168: 0000000000010000 0000000000000008
00007ffd30f0d178: 0000000000bf6dd8 0000000000bf7ca0
00007ffd30f0d188: 00007fdcbb4b7000 00007ffd30f0d1c8
00007ffd30f0d198: 0000000000451205 <runtime.persistentalloc.func1+69> 0000000000000000
00007ffd30f0d1a8: 0000000000000000 0000000000c1c080
00007ffd30f0d1b8: 00007fdcbb4b7000 00007ffd30f0d1e0
00007ffd30f0d1c8: 00007ffd30f0d210 00007ffd30f0d220
00007ffd30f0d1d8: 0000000000000000 00000000000000f1
00007ffd30f0d1e8: 0000000000000011 0000000000000000
00007ffd30f0d1f8: 000000000069c31c 0000000000c1c080
00007ffd30f0d208: 000000000045814e <runtime.callCgoMmap+62> 00007ffd30f0d210
00007ffd30f0d218: <00007ffd30f0d268 fffffffe7fffffff
00007ffd30f0d228: ffffffffffffffff ffffffffffffffff
00007ffd30f0d238: ffffffffffffffff ffffffffffffffff
00007ffd30f0d248: ffffffffffffffff ffffffffffffffff
00007ffd30f0d258: ffffffffffffffff ffffffffffffffff
00007ffd30f0d268: ffffffffffffffff ffffffffffffffff
00007ffd30f0d278: ffffffffffffffff ffffffffffffffff
00007ffd30f0d288: ffffffffffffffff ffffffffffffffff
00007ffd30f0d298: ffffffffffffffff 0000000000000000
00007ffd30f0d2a8: 00000000006b68ba 0000000000000020
00007ffd30f0d2b8: 0000000000000000 0000000000000000
00007ffd30f0d2c8: 0000000000000000 0000000000000000
00007ffd30f0d2d8: 0000000000000000 0000000000000000
00007ffd30f0d2e8: 0000000000000000 0000000000000000
00007ffd30f0d2f8: 0000000000000000 0000000000000000
00007ffd30f0d308: 0000000000000000 0000000000000000
runtime: unknown pc 0x6b657e
stack: frame={sp:0x7ffd30f0d218, fp:0x0} stack=[0x7ffd2ab0e738,0x7ffd30f0d760)
00007ffd30f0d118: 0000000000000002 00007ffd30f7f184
00007ffd30f0d128: 000000000069c31c 00007ffd30f0d1a8
00007ffd30f0d138: 000000000045814e <runtime.callCgoMmap+62> 00007ffd30f0d140
00007ffd30f0d148: 00007ffd30f0d190 0000000000411a88 <runtime.persistentalloc1+456>
00007ffd30f0d158: 0000000000bf6dd0 0000000000000000
00007ffd30f0d168: 0000000000010000 0000000000000008
00007ffd30f0d178: 0000000000bf6dd8 0000000000bf7ca0
00007ffd30f0d188: 00007fdcbb4b7000 00007ffd30f0d1c8
00007ffd30f0d198: 0000000000451205 <runtime.persistentalloc.func1+69> 0000000000000000
00007ffd30f0d1a8: 0000000000000000 0000000000c1c080
00007ffd30f0d1b8: 00007fdcbb4b7000 00007ffd30f0d1e0
00007ffd30f0d1c8: 00007ffd30f0d210 00007ffd30f0d220
00007ffd30f0d1d8: 0000000000000000 00000000000000f1
00007ffd30f0d1e8: 0000000000000011 0000000000000000
00007ffd30f0d1f8: 000000000069c31c 0000000000c1c080
00007ffd30f0d208: 000000000045814e <runtime.callCgoMmap+62> 00007ffd30f0d210
00007ffd30f0d218: <00007ffd30f0d268 fffffffe7fffffff
00007ffd30f0d228: ffffffffffffffff ffffffffffffffff
00007ffd30f0d238: ffffffffffffffff ffffffffffffffff
00007ffd30f0d248: ffffffffffffffff ffffffffffffffff
00007ffd30f0d258: ffffffffffffffff ffffffffffffffff
00007ffd30f0d268: ffffffffffffffff ffffffffffffffff
00007ffd30f0d278: ffffffffffffffff ffffffffffffffff
00007ffd30f0d288: ffffffffffffffff ffffffffffffffff
00007ffd30f0d298: ffffffffffffffff 0000000000000000
00007ffd30f0d2a8: 00000000006b68ba 0000000000000020
00007ffd30f0d2b8: 0000000000000000 0000000000000000
00007ffd30f0d2c8: 0000000000000000 0000000000000000
00007ffd30f0d2d8: 0000000000000000 0000000000000000
00007ffd30f0d2e8: 0000000000000000 0000000000000000
00007ffd30f0d2f8: 0000000000000000 0000000000000000
00007ffd30f0d308: 0000000000000000 0000000000000000
goroutine 1 [running]:
runtime.systemstack_switch()
/usr/local/go/src/runtime/asm_amd64.s:363 fp=0xc4200fe788 sp=0xc4200fe780 pc=0x454120
runtime.main()
/usr/local/go/src/runtime/proc.go:128 +0x63 fp=0xc4200fe7e0 sp=0xc4200fe788 pc=0x42bb83
runtime.goexit()
/usr/local/go/src/runtime/asm_amd64.s:2361 +0x1 fp=0xc4200fe7e8 sp=0xc4200fe7e0 pc=0x456c91
rax 0x0
rbx 0xbe2978
rcx 0x6b657e
rdx 0x0
rdi 0x2
rsi 0x7ffd30f0d1a0
rbp 0x8347ce
rsp 0x7ffd30f0d218
r8 0x0
r9 0x6
r10 0x8
r11 0x246
r12 0x2bedc30
r13 0xf1
r14 0x11
r15 0x0
rip 0x6b657e
rflags 0x246
cs 0x33
fs 0x0
gs 0x0
exec failed: container_linux.go:348: starting container process caused "read init-p: connection reset by peer"由上可知，异常是 runc 返回的。
定位原因
定位异常组件的同时，runc 还给了我们一个惊喜：提供了详细的异常日志。
异常日志表明：runc exec 失败的原因是因为 Resource temporarily unavailable，比较典型的资源不足问题。而常见的资源不足类型主要包含（ulimit -a）：
线程数达到限制
文件数达到限制
内存达到限制
因此，我们需要进一步排查业务容器的监控，以定位不足的资源类型。

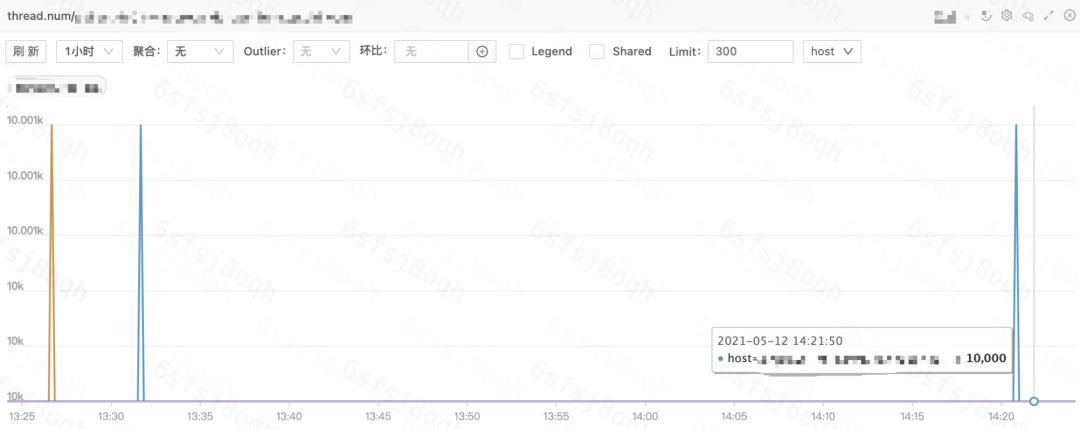

上图展示了业务容器的线程数监控。所有容器的线程数都已经达到 1w，而弹性云默认限制容器的线程数上限就是 1w，设定该上限的原因，也是为了避免单容器线程泄漏而耗尽宿主机的线程资源。
$ cat /sys/fs/cgroup/pids/kubepods/burstable/pod64a6c0e7-830c-11eb-86d6-b8cef604db88/aa1e331ec24f621ab3152ebe94f1e533734164af86c9df0f551eab2b1967ec4e/pids.max
10000至此，问题的原因已定位清楚，对，就是这么简单。
runc 梳理
虽然，我们已经定位了异常日志的成因，但是，对于 runc 的具体工作机制，一直只有一个模糊的概念。
趁此机会，我们以 runc exec 为例，梳理 runc 的工作流程。
runc exec 首先启动子进程 runc init
runc init 负责初始化容器 namespace
runc init 利用 C 语言的 constructor 特性，实现在 go 代码启动之前，设置容器 namespace
C 代码 nsexec 执行两次 clone，共三个线程：父进程，子进程，孙进程，完成对容器 namespace 的初始化
父进程与子进程完成初始化任务后退出，此时，孙进程已经在容器 namespace 内，孙进程开始执行 go 代码初始化，并等待接收 runc exec 发送配置
runc exec 将孙进程添加到容器 cgroup
runc exec 发送配置给孙进程，配置主要包含：exec 的具体命令与参数等
孙进程调用 system.Execv 执行用户命令
注意：
步骤 2.c 与步骤 3 是并发执行的
runc exec 与 runc init 通信基于 socket pair 对（init-p 和 init-c）

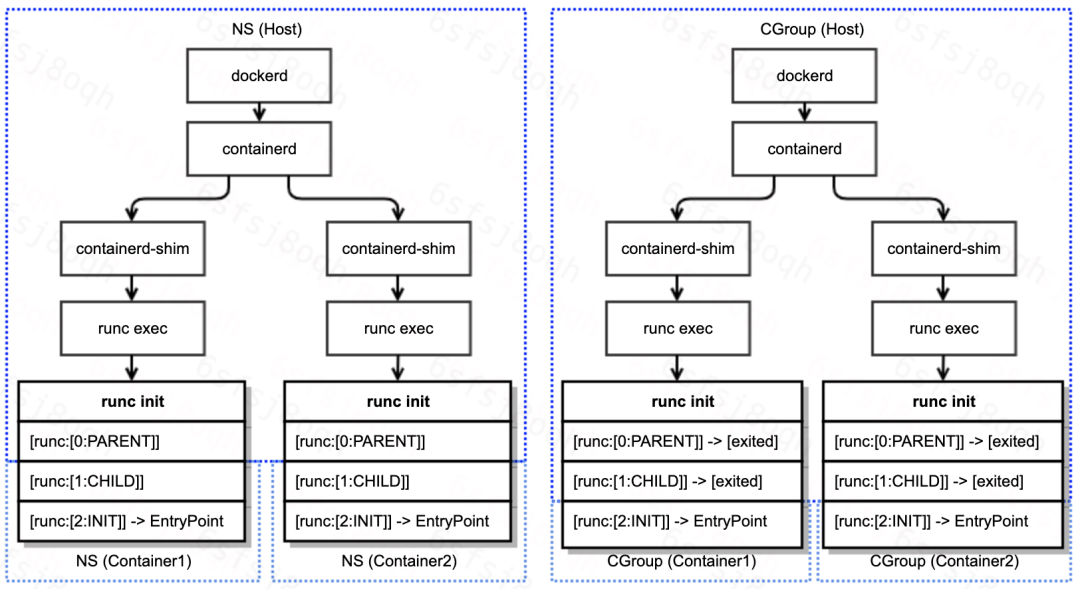

runc exec 过程中各进程的交互流程，以及 namespace 与 cgroup 的初始化参见下图：
综合我们对 runc exec 执行流程的梳理，以及 runc exec 返回的错误信息，我们基本定位到了 runc exec 返回错误的代码：
func (p *setnsProcess) start() (err error) {
defer p.parentPipe.Close()
err = p.cmd.Start()
p.childPipe.Close()
if err != nil {
return newSystemErrorWithCause(err, "starting setns process")
}
if p.bootstrapData != nil {
if _, err := io.Copy(p.parentPipe, p.bootstrapData); err != nil { // clone标志位，ns配置
return newSystemErrorWithCause(err, "copying bootstrap data to pipe")
}
}
if err = p.execSetns(); err != nil {
return newSystemErrorWithCause(err, "executing setns process")
}
if len(p.cgroupPaths) > 0 {
if err := cgroups.EnterPid(p.cgroupPaths, p.pid()); err != nil { // 这里将runc init添加到容器cgroup中
return newSystemErrorWithCausef(err, "adding pid %d to cgroups", p.pid())
}
}
if err := utils.WriteJSON(p.parentPipe, p.config); err != nil { // 发送配置：命令、环境变量等
return newSystemErrorWithCause(err, "writing config to pipe")
}
ierr := parseSync(p.parentPipe, func(sync *syncT) error { // 这里返回 read init-p: connection reset by peer
switch sync.Type {
case procReady:
// This shouldn't happen.
panic("unexpected procReady in setns")
case procHooks:
// This shouldn't happen.
panic("unexpected procHooks in setns")
default:
return newSystemError(fmt.Errorf("invalid JSON payload from child"))
}
})
if ierr != nil {
p.wait()
return ierr
}
return nil
}现在，问题的成因与代码分析已全部完成。
Reference
https://www.kernel.org/doc/Documentation/cgroup-v1/pids.txt
https://github.com/opencontainers/runc
