利用 ebpf sockmap/redirection 提升 socket 性能(2020)


更多奇技淫巧欢迎订阅博客:https://fuckcloudnative.io

译者序

本文翻译自 2020 年的一篇英文博客 How to use eBPF for accelerating Cloud Native applications[1]

原文标题非常宽泛,但内容其实很技术:展示了如何编写简单的 BPF 程序做 socket level 重定向(redirection)。对于源和目的端都在同一台机器的应用来说,这样可以 绕过整个 TCP/IP 协议栈,直接将数据发送到 socket 对端。效果如右下图(懒得画图 ,直接从 Cilium 分享[2] 截个图,所以其中 Cilium 字样,但本文不需要 Cilium):

实现这个功能依赖两个东西:

  1. sockmap:这是一个存储 socket 信息的映射表。作用:

    1. 一段 BPF 程序监听所有的内核 socket 事件,并将新建的 socket 记录到这个 map;

    2. 另一段 BPF 程序拦截所有 sendmsg 系统调用,然后去 map 里查找 socket 对端,之后 调用 BPF 函数绕过 TCP/IP 协议栈,直接将数据发送到对端的 socket queue。

  2. cgroups:指定要监听哪个范围内的 sockets 事件,进而决定了稍后要对哪些 socket 做重定向。

    sockmap 需要关联到某个 cgroup,然后这个 cgroup 内的所有 socket 就都会执行加 载的 BPF 程序。

运行本文中的例子一台主机就够了,非常适合 BPF 练手。译文所用的完整代码[3], 原文用的完整代码[4]

由于译者水平有限,本文不免存在遗漏或错误之处。如有疑问,请查阅原文。

以下是译文。

很多用户基于我们提供的服务来构建实时应用(real time applications),这些应用对性能 有着严格的要求,因而促使我们不断探索各种提升性能的方式,eBPF 就是尝试之一 ,用于加速应用之间的通信。由于这方面资料尚少,因此我们整理成两篇文章分享给大家:本篇讲实现,下一篇[5] 是一些性能测试和问题讨论。

1. 引言

BPF 基础

通常情况下,eBPF 程序由两部分构成:

  1. 内核空间部分:内核事件触发执行,例如网卡收到一个包、系统调用创建了一个 shell 进程等等;

  2. 用户空间部分:通过某种共享数据的方式(例如 BPF maps)来读取内核部分产生的数据;

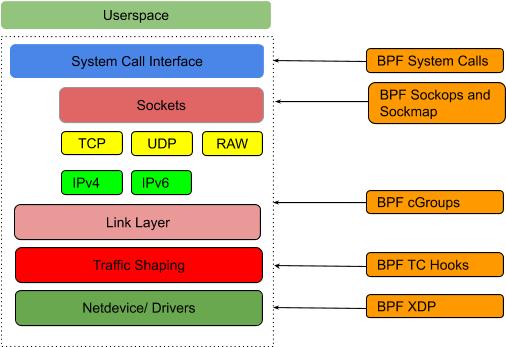

本文主要关注内核部分。内核支持不同类型的 eBPF 程序,它们各自可以 attach 到不同的 hook 点,如下图所示:

当内核中触发了与这些 hook 相关的事件(例如,发生 setsockopt()系统调用)时, attach 到这里的 BPF 程序就会执行。

用户侧需要用到的所有 BPF 类型都定义在 UAPI bpf.h[6]。本文将主要关注下面两种能拦截到 socket 操作(例如 TCP connectsendmsg 等)的类型:

  • BPF_PROG_TYPE_SOCK_OPS:socket operations 事件触发执行。

  • BPF_PROG_TYPE_SK_MSGsendmsg() 系统调用触发执行。

本文将

  • C 编写 eBPF 代码

  • 用 LLVM Clang 前端来生成 ELF bytecode

  • 用 bpftool[7] 将代码加载到内核(以及从内核卸载)

下面看代码实现。

本文 BPF 程序总体设计

首先创建一个全局的映射表(map)来记录所有的 socket 信息。基于这个 sockmap,编写两段 BPF 程序分别完成以下功能:

  • 程序一:拦截所有 TCP connection 事件,然后将 socket 信息存储到这个 map;

  • 程序二:拦截所有 sendmsg() 系统调用,然后从 map 中查 询这个 socket 信息,之后直接将数据重定向到对端

2. BPF 程序一:监听 socket 事件,更新 sockmap

监听 socket 事件

程序功能:

  1. 系统中有 socket 操作时(例如 connection establishment、tcp retransmit 等),触发执行;

  • 指定加载位置来实现__p("sockops")

  • 执行逻辑:提取 socket 信息,并以 key & value 形式存储到 sockmap。

  • 代码如下:

    __p("sockops") // 加载到 ELF 中的 `sockops` 区域,有 socket operations 时触发执行
    int bpf_sockmap(struct bpf_sock_ops *skops)
    {
        switch (skops->op) {
            case BPF_SOCK_OPS_PASSIVE_ESTABLISHED_CB: // 被动建连
            case BPF_SOCK_OPS_ACTIVE_ESTABLISHED_CB:  // 主动建连
                if (skops->family == 2) {             // AF_INET
                    bpf_sock_ops_ipv4(skops);         // 将 socket 信息记录到到 sockmap
                }
                break;
            default:
                break;
        }
        return 0;
    }


    对于两端都在本节点的 socket 来说,这段代码会执行两次:

    • 源端发送 SYN 时会产生一个事件,命中 case 2

    • 目的端发送 SYN+ACK 时会产生一个事件,命中 case 1

    因此对于每一个成功建连的 socket,sockmap 中会有两条记录(key 不同)。

    提取 socket 信息以存储到 sockmap 是由函数 bpf_sock_ops_ipv4() 完成的,接下 来看下它的实现。

    将 socket 信息写入 sockmap

    static inline
    void bpf_sock_ops_ipv4(struct bpf_sock_ops *skops)
    {
        struct sock_key key = {};
        int ret;

        extract_key4_from_ops(skops, &key);

        ret = sock_hash_update(skops, &sock_ops_map, &key, BPF_NOEXIST);
        if (ret != 0) {
            printk("sock_hash_update() failed, ret: %d\n", ret);
        }

        printk("sockmap: op %d, port %d --> %d\n", skops->op, skops->local_port, bpf_ntohl(skops->remote_port));
    }


    三个步骤:

    1. 调用 extract_key4_from_ops()struct bpf_sock_ops *skops(socket metadata)中提取 key;

    2. 调用 sock_hash_update() 将 key:value 写入全局的 sockmap sock_ops_map,这 个变量定义在我们的头文件中。

    3. 打印一行日志,方面我们测试用,后面会看到效果。

    从 socket metadata 中提取 sockmap key

    map 的类型可以是:

    • BPF_MAP_TYPE_SOCKMAP

    • BPF_MAP_TYPE_SOCKHASH

    本文用的是第二种,sockmap 定义如下,

    struct bpf_map_def __p("maps") sock_ops_map = {
     .type           = BPF_MAP_TYPE_SOCKHASH,
     .key_size       = sizeof(struct sock_key),
     .value_size     = sizeof(int),             // 存储 socket
     .max_entries    = 65535,
     .map_flags      = 0,
    };


    key 定义如下:

    struct sock_key {
     uint32_t sip4;    // 源 IP
     uint32_t dip4;    // 目的 IP
     uint8_t  family;  // 协议类型
     uint8_t  pad1;    // this padding required for 64bit alignment
     uint16_t pad2;    // else ebpf kernel verifier rejects loading of the program
     uint32_t pad3;
     uint32_t sport;   // 源端口
     uint32_t dport;   // 目的端口
    } __attribute__((packed));


    下面是提取 key 的实现,非常简单:

    static inline
    void extract_key4_from_ops(struct bpf_sock_ops *ops, struct sock_key *key)
    {
        // keep ip and port in network byte order
        key->dip4 = ops->remote_ip4;
        key->sip4 = ops->local_ip4;
        key->family = 1;

        // local_port is in host byte order, and remote_port is in network byte order
        key->sport = (bpf_htonl(ops->local_port) >> 16);
        key->dport = FORCE_READ(ops->remote_port) >> 16;
    }

    插入 sockmap

    sock_hash_update() 将 socket 信息写入到 sockmap,这个函数是我们定义的一个宏, 会展开成内核提供的一个 hash update 函数,不再详细展开。

    小结

    至此,第一段代码就完成了,它能确保我们拦截到 socket 建连事件,并将 socket 信息写入一个全局的映射表(sockmap)。

    3. BPF 程序二:拦截 sendmsg 系统调用,socket 重定向

    第二段 BPF 程序的功能:

    1. 拦截所有的 sendmsg 系统调用,从消息中提取 key;

    2. 根据 key 查询 sockmap,找到这个 socket 的对端,然后绕过 TCP/IP 协议栈,直接将 数据重定向过去。

    要完成这个功能,需要:

    1. 在 socket 发起 sendmsg 系统调用时触发执行

    • 指定加载位置来实现__p("sk_msg")

  • 关联到前面已经创建好的 sockmap,因为要去里面查询 socket 的对端信息。

    • 通过将 sockmap attach 到 BPF 程序实现:map 中的所有 socket 都会继承这段程序, 因此其中的任何 socket 触发 sendmsg 系统调用时,都会执行到这段代码。

    拦截 sendmsg 系统调用

    __p("sk_msg") // 加载目标文件(ELF )中的 `sk_msg` p,`sendmsg` 系统调用时触发执行
    int bpf_redir(struct sk_msg_md *msg)
    {
        struct sock_key key = {};
        extract_key4_from_msg(msg, &key);
        msg_redirect_hash(msg, &sock_ops_map, &key, BPF_F_INGRESS);
        return SK_PASS;
    }


    当 attach 了这段程序的 socket 上有 sendmsg 系统调用时,内核就会执行这段代码。它会:

    1. 从 socket metadata 中提取 key,

    2. 调用 bpf_socket_redirect_hash() 寻找对应的 socket,并根据 flag(BPF_F_INGRESS), 将数据重定向到 socket 的某个 queue。

    从 socket message 中提取 key

    static inline
    void extract_key4_from_msg(struct sk_msg_md *msg, struct sock_key *key)
    {
        key->sip4 = msg->remote_ip4;
        key->dip4 = msg->local_ip4;
        key->family = 1;

        key->dport = (bpf_htonl(msg->local_port) >> 16);
        key->sport = FORCE_READ(msg->remote_port) >> 16;
    }


    Socket 重定向

    msg_redirect_hash() 也是我们定义的一个宏,最终调用的是 BPF 内置的辅助函数。

    最终需要用的其实是内核辅助函数 bpf_msg_redirect_hash(),但后者无法直接访问, 只能通过 UAPI linux/bpf.h[8] 预定义的 BPF_FUNC_msg_redirect_hash 来访问,否则校验器无法通过。

    msg_redirect_hash(msg, &sock_ops_map, &key, BPF_F_INGRESS) 几个参数:

    • struct sk_msg_md *msg:用户可访问的待发送数据的元信息(metadata)

    • &sock_ops_map:这个 BPF 程序 attach 到的 sockhash map

    • key:在 map 中索引用的 key

    • BPF_F_INGRESS:放到对端的哪个 queue(rx 还是 tx)

    4. 编译、加载、运行

    bpftool 是一个用户空间工具,能用来加载 BPF 代码到内核、创建和更新 maps,以及收集 BPF 程序和 maps 信息。其源代码位于 Linux 内核树中:tools/bpf/bpftool[9]

    编译

    用 LLVM Clang frontend 来编译前面两段程序,生成目标代码(object code):

    $ clang -O2 -g -target bpf -c bpf_sockops.c -o bpf_sockops.o
    $ clang -O2 -g -target bpf -c bpf_redir.c -o bpf_redir.o


    加载(load)和 attach sockops 程序

    加载到内核
    $ sudo bpftool prog load bpf_sockops.o /sys/fs/bpf/bpf_sockops type sockops

    • 这条命令将 object 代码加载到内核(但还没 attach 到 hook 点)

    • 加载之后的代码会 pin 到一个 BPF 虚拟文件系统[10] 来持久存储,这样就能获得一个指向这个程序的文件句柄(handle)供稍后使用。

    • bpftool 会在 ELF 目标文件中创建我们声明的 sockmapsock_ops_map 变量,定 义在头文件中)。

    Attach 到 cgroups
    $ sudo bpftool cgroup attach /sys/fs/cgroup/unified/ sock_ops pinned /sys/fs/bpf/bpf_sockops

    • 这条命令将加载之后的 sock_ops 程序 attach 到指定的 cgroup

    • 这个 cgroup 内的所有进程的所有 sockets,都将会应用这段程序。如果使用的是 cgroupv2[11] 时,systemd 会在 /sys/fs/cgroup/unified 自动创建一个 mount 点。

    查看 map ID

    至此,目标代码已经加载(load)和附着(attach)到 hook 点了,接下来查看 sock_ops 程序所使用的 map ID,因为后面要用这个 ID 来 attach sk_msg 程序

    MAP_ID=$(sudo bpftool prog show pinned /sys/fs/bpf/bpf_sockops | grep -o -E 'map_ids [0-9]+'| cut -d '' -f2-)
    $ sudo bpftool map pin id $MAP_ID /sys/fs/bpf/sock_ops_map


    加载和 attach sk_msg 程序

    加载到内核
    $ sudo bpftool prog load bpf_redir.o /sys/fs/bpf/bpf_redir \
        map name sock_ops_map \
        pinned /sys/fs/bpf/sock_ops_map

    • 将程序加载到内核

    • 将程序 pin 到 BPF 文件系统的 /sys/fs/bpf/bpf_redir 位置

    • 重用已有的 sockmap,指定了 sockmap 的名字为 sock_ops_map 并且文件路径为 /sys/fs/bpf/sock_ops_map

    Attach

    将已经加载到内核的 sk_msg 程序 attach 到 sockmap,

    $ sudo bpftool prog attach pinned /sys/fs/bpf/bpf_redir msg_verdict pinned /sys/fs/bpf/sock_ops_map


    从现在开始,sockmap 内的所有 socket 在 sendmsg 时都将触发执行这段 BPF 代码。

    查看

    查看系统中已经加载的所有 BPF 程序:

    $ sudo bpftool prog show
    ...
    38: sock_ops  name bpf_sockmap  tag d9aec8c151998c9c  gpl
            loaded_at 2021-01-28T22:52:06+0800  uid 0
            xlated 672B  jited 388B  memlock 4096B  map_ids 13
            btf_id 20
    43: sk_msg  name bpf_redir  tag 550f6d3cfcae2157  gpl
            loaded_at 2021-01-28T22:52:06+0800  uid 0
            xlated 224B  jited 156B  memlock 4096B  map_ids 13
            btf_id 24


    查看系统中所有的 map,以及 map 详情:

    $ sudo bpftool map show
    13: sockhash  name sock_ops_map  flags 0x0
            key 24B  value 4B  max_entries 65535  memlock 5767168B

    # -p/--pretty:人类友好格式打印
    $ sudo bpftool -p map show id 13
    {
        "id": 13,
        "type": "sockhash",
        "name": "sock_ops_map",
        "flags": 0,
        "bytes_key": 24,
        "bytes_value": 4,
        "max_entries": 65535,
        "bytes_memlock": 5767168,
        "frozen": 0
    }


    打印 map 内的所有内容:

    $ sudo bpftool -p map dump id 13
    [{
      "key":
    ["0x7f", "0x00", "0x00", "0x01", "0x7f", "0x00", "0x00", "0x01", "0x01", "0x00", "0x00", "0x00", "0x00", "0x00", "0x00", "0x00", "0x03", "0xe8", "0x00", "0x00", "0xa1", "0x86", "0x00", "0x00"
      ],
      "value": {
       "error":"Operation not supported"
      }
     },{
      "key":
    ["0x7f", "0x00", "0x00", "0x01", "0x7f", "0x00", "0x00", "0x01", "0x01", "0x00", "0x00", "0x00", "0x00", "0x00","0x00", "0x00", "0xa1", "0x86", "0x00", "0x00", "0x03", "0xe8", "0x00", "0x00"
      ],
      "value": {
       "error":"Operation not supported"
      }
     }
    ]


    其中的 error 是因为 sockhash map 不支持从用户空间获取 map 内的值(values)。

    测试

    在一个窗口中启动 socat 作为服务端,监听在 1000 端口:

    # start a TCP listener at port 1000, and echo back the received data
    $ sudo socat TCP4-LISTEN:1000,fork exec:cat


    另一个窗口用 nc 作为客户端来访问服务端,建立 socket:

    # connect to the local TCP listener at port 1000
    $ nc localhost 1000


    观察我们在 BPF 代码中打印的日志:

    $ sudo cat /sys/kernel/debug/tracing/trace_pipe
        nc-13227   [002] .... 105048.340802: 0: sockmap: op 4, port 50932 --> 1001
        nc-13227   [002] ..s1 105048.340811: 0: sockmap: op 5, port 1001 --> 50932


    清理

    从 sockmap 中 detach 第二段 BPF 程序,并将其从 BPF 文件系统中 unpin:

    $ sudo bpftool prog detach pinned /sys/fs/bpf/bpf_redir msg_verdict pinned /sys/fs/bpf/sock_ops_map
    $ sudo rm /sys/fs/bpf/bpf_redir


    当 BPF 文件系统中某个文件的 reference count[12] 为零时,该就会自动从 BPF 文件系统中删除。

    同理,从 cgroups 中 detach 第一段 BPF 程序,并将其从 BPF 文件系统中 unpin:

    $ sudo bpftool cgroup detach /sys/fs/cgroup/unified/ sock_ops pinned /sys/fs/bpf/bpf_sockops
    $ sudo rm /sys/fs/bpf/bpf_sockops


    最后删除 sockmaps:

    $ sudo rm /sys/fs/bpf/sock_ops_map


    结束语

    本文展示了如何利用 sockmap/cgroups BPF 程序加速两端都在同一台机器的 socket 的通信。下一篇[13] 会给出一些性能测试,有兴趣可以前往查看。

    最后,希望本文能给大家带来一些帮助。有任何问题,可以邮件联系我们:product@cyral.com

    附录:BPF 开发环境搭建

    • 原文测试环境:Ubuntu Linux 18.04 with kernel 5.3.0-40-generic.

      已经有点老,搭建步骤见 原文附录[14]

    • 译文测试环境:Ubuntu Linux 20.04 with kernel 5.8.0-38-generic.

      已经用了很久,具体搭建步骤忘了。建议参考 Cilium 开发环境搭建步骤,或自行 google。
