USB 上下拉电阻问题

内部集成了上下拉电阻，无需外部添加，至于与VBUS之间关系待验证。

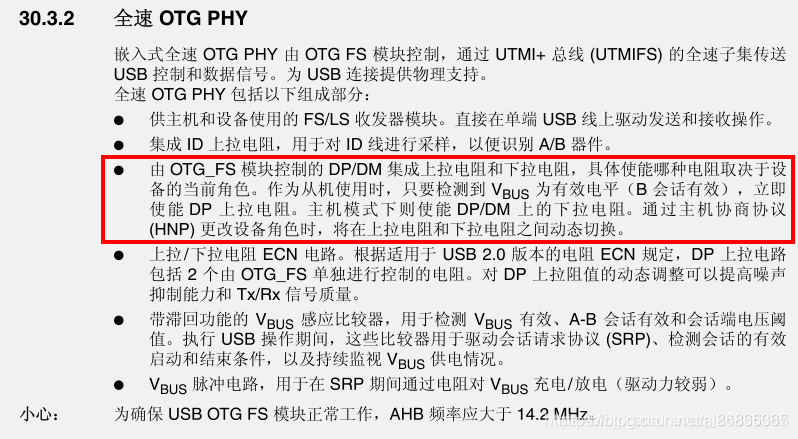

F4XX USB

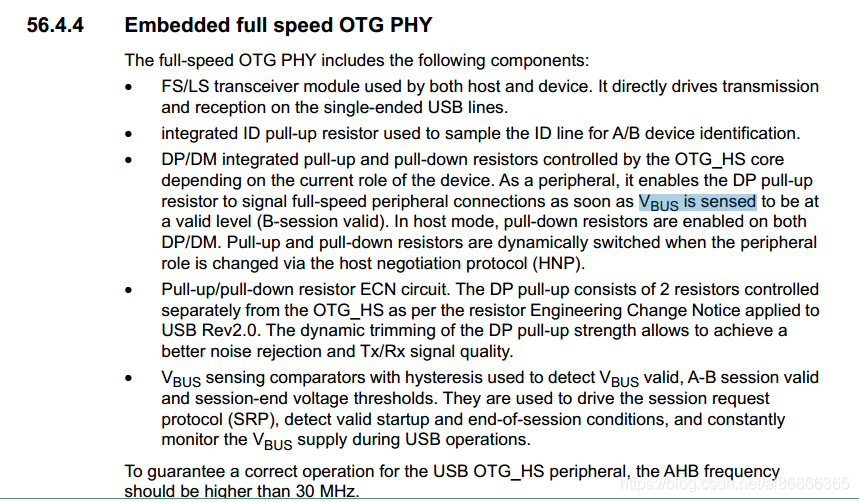

H750 USB

https://github.com/jeanthom/DirtyJTAG/issues/10
https://github.com/MayaPosch/Nodate/blob/5252337dbe0aed25dcb9da7f25c9dc428238e139/arch/stm32/arduino/stm32/usb/usbd_if.c
