本文你可以了解到

如何在 NDK 层调用 OpenGL ES ，以及使用 OpenGL ES 来渲染 FFmpeg 解码出来的视频数据。

一、渲染流程介绍

在 Java 层，Android 已经为我们提供了 GLSurfaceView 用于 OpenGL ES 的渲染，我们不必关心 OpenGL ES 中关于 EGL 部分的内容，也无需关注 OpenGL ES 的渲染流程。

在 NDK 层，就没有那么幸运了，Android 没有为我们提供封装好 OpenGL ES 工具，所以想要使用 OpenGL ES ，一切就只有从头做起了。

但是也不必担心，关于 EGL 的使用，在前面文章【深入了解OpenGL之EGL】中专门做了详细的介绍，在 NDK 层，也是一样的，不过是使用 C/C++ 实现一遍而已。

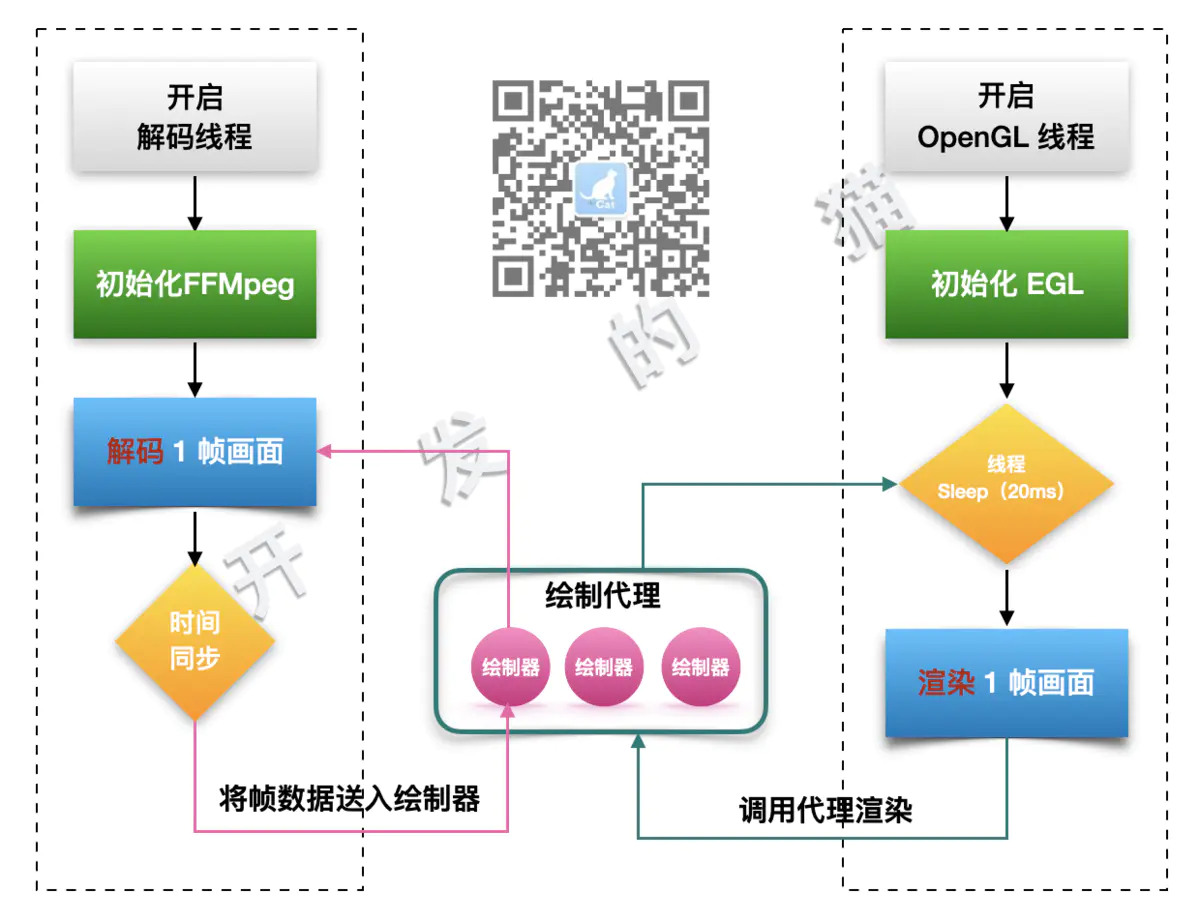

下图，是本文整个解码和渲染的流程图。

渲染流程

在【Android FFmpeg视频解码播放】中，我们建立了 FFMpeg 解码线程，并且将解码数据输出到本地窗口进行渲染，只用到了一个线程。

而使用 OpenGL ES 来渲染视频，则需要建立另外一个独立线程与 OpenGL ES 进行绑定。

因此，这里涉及到两个线程之间的数据同步问题，这里，我们将 FFmpeg 解码出来的数据送到 绘制器 中，等待 OpenGL ES 线程的调用。

特别说明一下
这里，OpenGL 线程渲染的过程中，不是直接调用绘制器去渲染，而是通过一个代理来间接调用，这样 OpenGL 线程就不需要关心有多少个绘制器需要调用，统统交给代理去管理就好了。

二、创建 OpenGL ES 渲染线程

与 Java 层一样，先对 EGL 相关的内容进行封装。

EGLCore 封装 EGL 底层操作，如

init 初始化
eglCreateWindowSurface/eglCreatePbufferSurface 创建渲染表面
MakeCurrent 绑定 OpenGL 线程
SwapBuffers 交换数据缓冲
......

EGLSurface 对 EGLCore 进一步封装，主要是对 EGLCore 创建的 EGLSurface 进行管理，并对外提供更加简洁的调用方法。

EGL 原理请阅读《深入了解OpenGL之EGL》一文，这里将不再具体介绍。

封装 EGLCore

头文件 elg_core.h

  // egl_core.h

  extern "C" {
  #include <EGL/egl.h>
  #include <EGL/eglext.h>
  };

  class EglCore {
  private:
      const char *TAG = "EglCore";

      // EGL显示窗口
      EGLDisplay m_egl_dsp = EGL_NO_DISPLAY;
      // EGL上线问
      EGLContext m_egl_cxt = EGL_NO_CONTEXT;
      // EGL配置
      EGLConfig m_egl_cfg;

      EGLConfig GetEGLConfig();

  public:
      EglCore();
      ~EglCore();

      bool Init(EGLContext share_ctx);

      // 根据本地窗口创建显示表面
      EGLSurface CreateWindSurface(ANativeWindow *window);

      EGLSurface CreateOffScreenSurface(int width, int height);

      // 将OpenGL上下文和线程进行绑定
      void MakeCurrent(EGLSurface egl_surface);

      // 将缓存数据交换到前台进行显示
      void SwapBuffers(EGLSurface egl_surface);

      // 释放显示
      void DestroySurface(EGLSurface elg_surface);

      // 释放ELG
      void Release();
  };

具体实现 egl_core.cpp

  // egl_core.cpp

  bool EglCore::Init(EGLContext share_ctx) {
      if (m_egl_dsp != EGL_NO_DISPLAY) {
          LOGE(TAG, "EGL already set up")
          return true;
      }
