简单程序中用vs画uml

原来看过项目到底画不画uml的争论，我觉得真正聪明的人可以不画uml，他们可以通过代码在大脑中展现出图像。

一般人还是画吧，不论项目大小，uml都能让自己让别人的思路清晰。
我是一般人，写一个简单的程序，画一个简单的uml图。

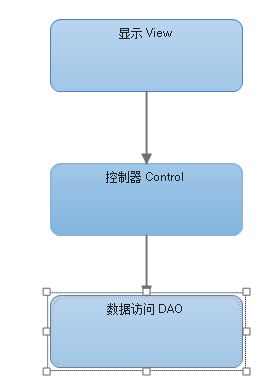

层关系图

类图

活动图

这是一个简单的模拟mvc的程序

代码：

    public class mvc_m
    {
public List<int> i { get; set; }

public mvc_m()
        {
            i = new List<int>();
            i.Add(1);
            i.Add(2);
            i.Add(3);
        }
    }

public class mvc_c
    {
public static int get_max(List<int> i)
        {
int temp = i[0];
foreach (var item in i)
            {
if (item > temp)
                {
                    temp = item;
                }
            }
return temp;
        }

public static int get_min(List<int> i)
        {
int temp = i[0];
foreach (var item in i)
            {
if (item < temp)
                {
                    temp = item;
                }
            }
return temp;
        }
    }

public class mvc_v
    {
public static void show()
        {
            mvc_m m1 = new mvc_m();
            Console.WriteLine(mvc_c.get_max(m1.i));
            Console.WriteLine(mvc_c.get_min(m1.i));
// m1.i=new ;
        }
    }

public class work48
    {
public static void Main()
        {
            mvc_v.show();
            Console.Read();
        }
    }

学而时习之不亦乐乎,我有时没事会画画这种图.
