防火墙综合实验

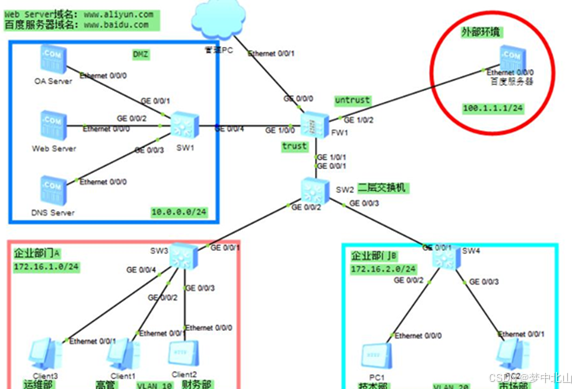

一、拓扑信息

二、需求及配置

实验步骤

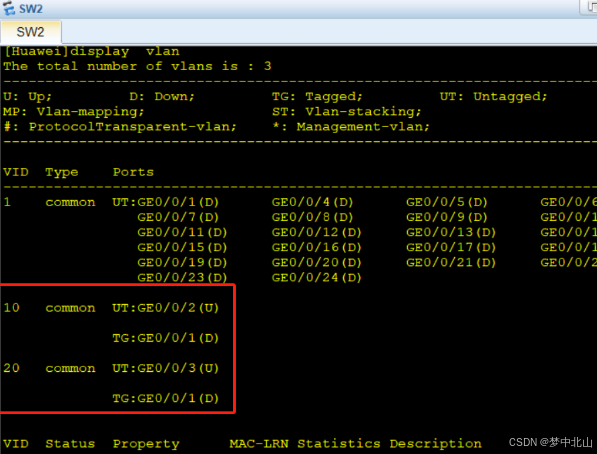

需求一：VLAN配置

根据下表完成相关配置：

设备	接口	VLAN	接口类型
SW2	GE0/0/2	VLAN 10	Access
	GE0/0/3	VLAN 20	Access
	GE0/0/1	VLAN List：10 20	Trunk

创建VLAN 10和VLAN 20。
将接口划分到对应的VLAN中。

需求二：DHCP配置

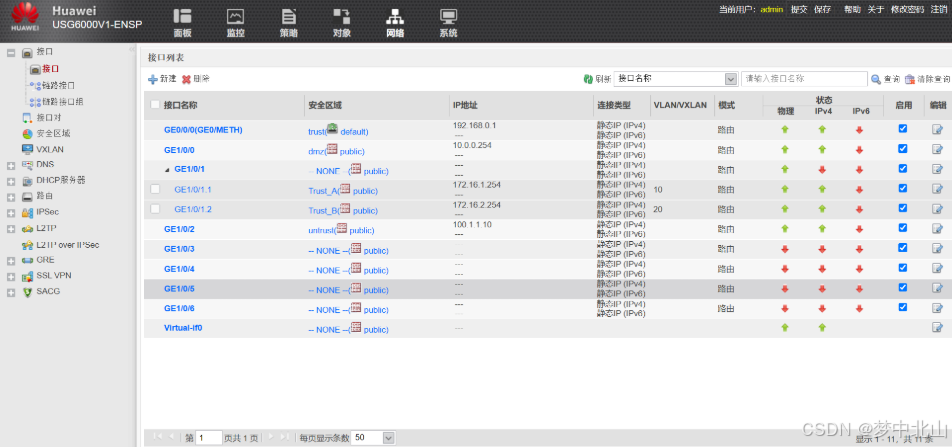

设备	接口	VLAN	IP
FW	GE1/0/1.1	10	172.16.1.254/24
GE1/0/1.2	20	172.16.2.254/24
GE1/0/0	/	10.0.0.254/24
GE1/0/2	/	100.1.1.10/24
OA Server	Ethernet0/0/0		10.0.0.10/24
Web Server	Ethernet0/0/0		10.0.0.20/24
DNS Server	Ethernet0/0/0		10.0.0.30/24

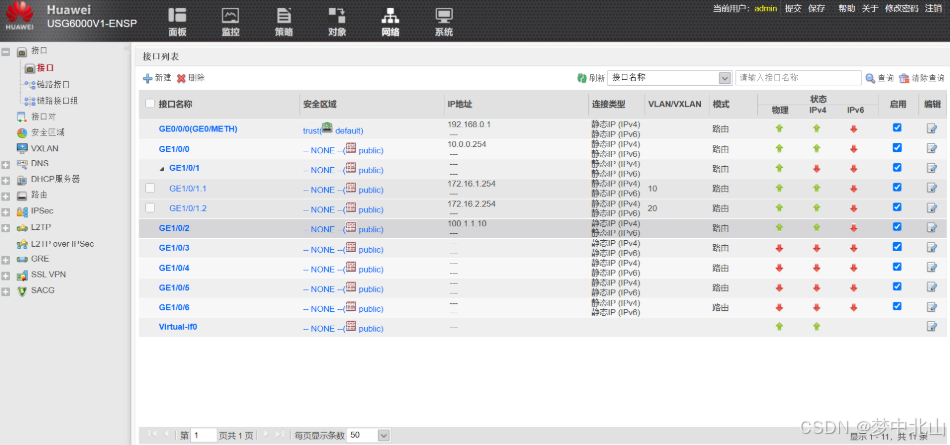

配置命令示例：

[FW]interface GigabitEthernet 1/0/1.1
[FW-GigabitEthernet1/0/1.1]ip address 172.16.1.254 24
[FW-GigabitEthernet1/0/1.1]vlan-type dot1q 10
[FW]interface GigabitEthernet 1/0/1.2
[FW-GigabitEthernet1/0/1.2]ip address 172.16.2.254 24
[FW-GigabitEthernet1/0/1.2]vlan-type dot1q 20

配置命令示例：

[FW]dhcp enable
[FW]int g 1/0/1.1
[FW-GigabitEthernet1/0/1.1]dhcp select interface
[FW]int g 1/0/1.2
[FW-GigabitEthernet1/0/1.2]dhcp select interface

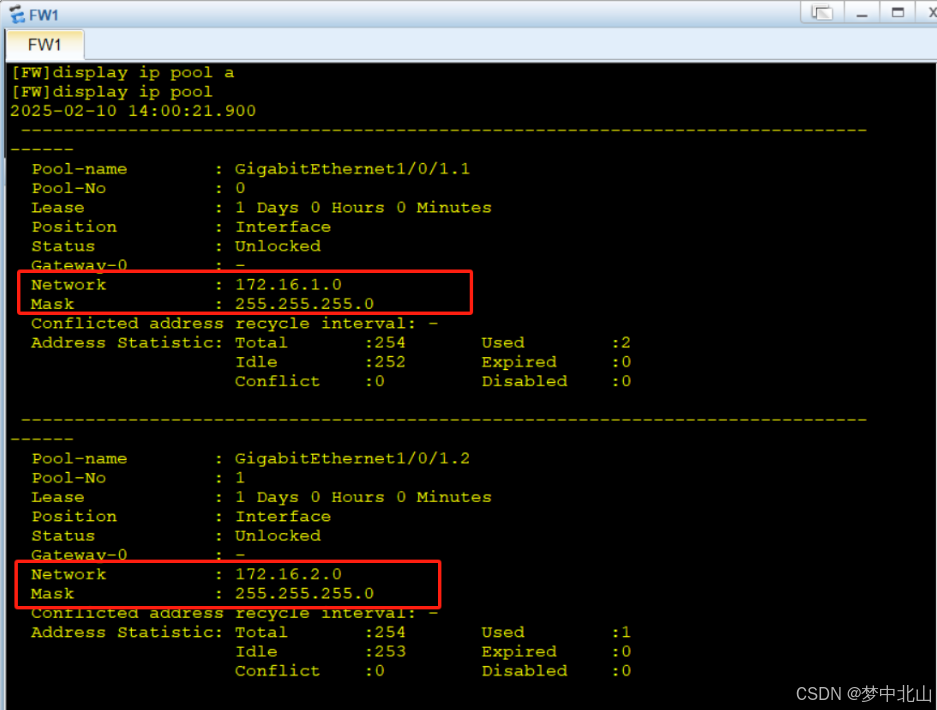

需求二：DHCP配置

在FW上启用DHCP功能，并为接入网络的终端设备分配IP地址。

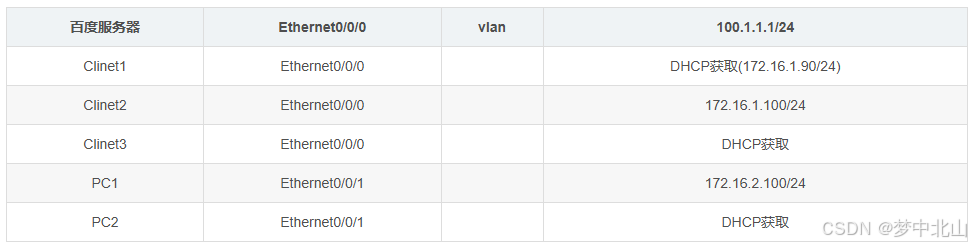

Client1、Client3和PC2通过DHCP获取地址信息，Client2和PC1采用手工静态配置。
Client1必须通过DHCP获取172.16.1.90/24地址。

地址池配置如下：

地址池名称	网段/掩码	网关	DNS
dhcp-a	172.16.1.0/24	172.16.1.254	10.0.0.30
dhcp-b	172.16.2.0/24	172.16.2.254	10.0.0.30

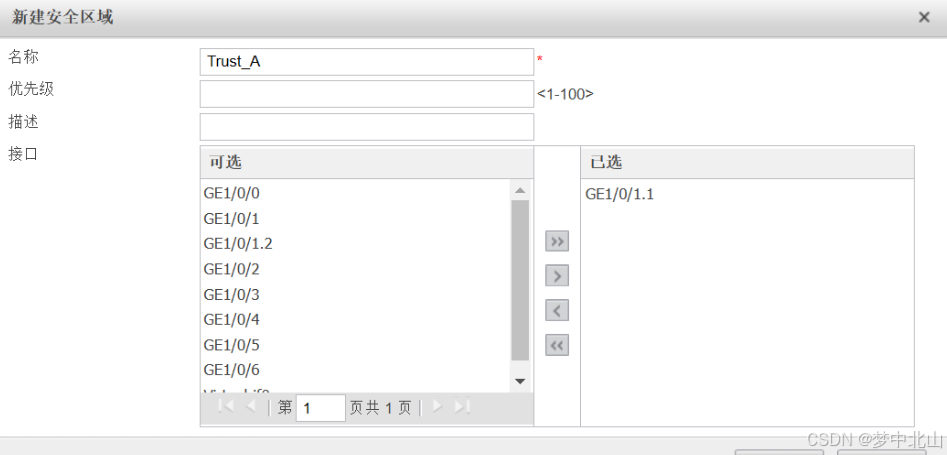

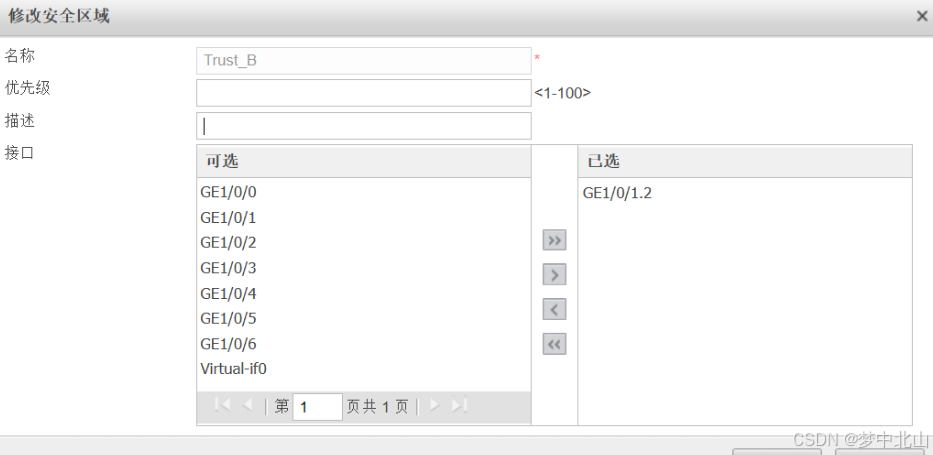

需求三：防火墙安全区域配置

设备	接口	安全区域	优先级
FW	GE1/0/1.1	Trust_A	70
GE1/0/1.2	Trust_B	80
GE1/0/0	DMZ	默认
GE1/0/2	Untrust	默认

需求四：防火墙地址组配置

设备	地址	地址族
OA Server	10.0.0.10/32	DMZ_Server
Web Server	10.0.0.20/32	DMZ_Server
DNS Server	10.0.0.30/32	DMZ_Server

设备	地址	地址族	描述信息
Client1（高管）	172.16.1.90/32	Trust_A_address	高管
Client2（财务）	172.16.1.100/32	Trust_A_address	财务部
Client3（运维部）	172.16.1.0/24（排除172.16.1.90和172.16.1.100）	Trust_A_address	运维部
PC1（技术部）	172.16.2.100/32	Trust_B_address	技术部
PC2（市场部）	172.16.2.0/24（排除172.16.2.100）	Trust_B_address	市场部
管理员	172.16.1.10/32	Trust_A_addre

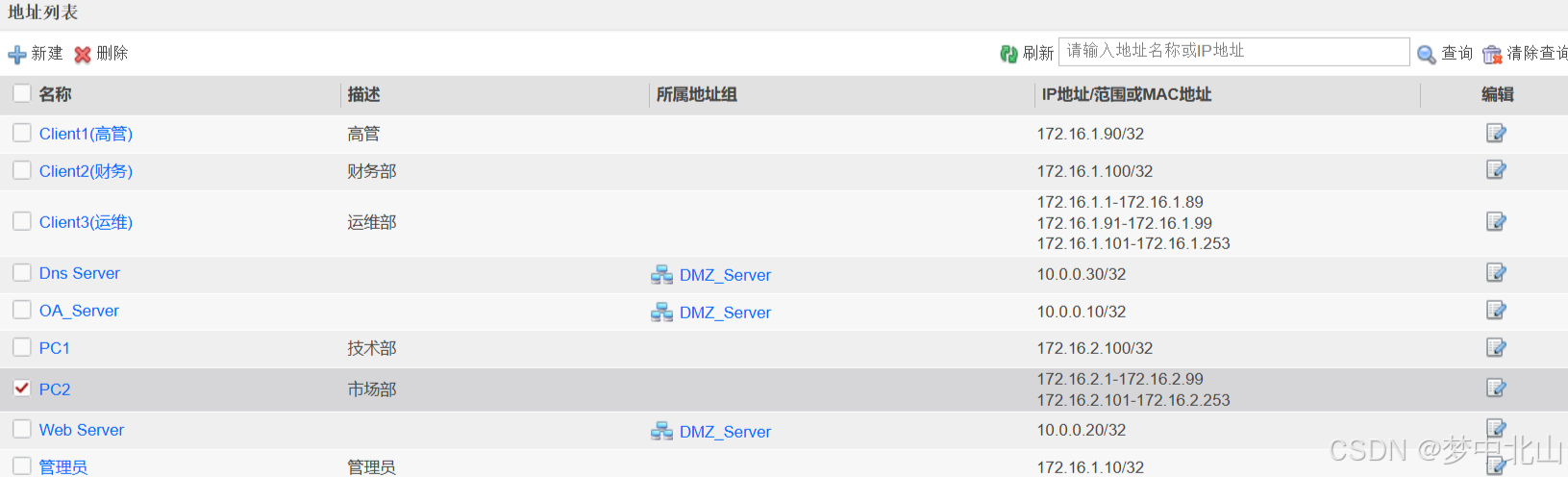

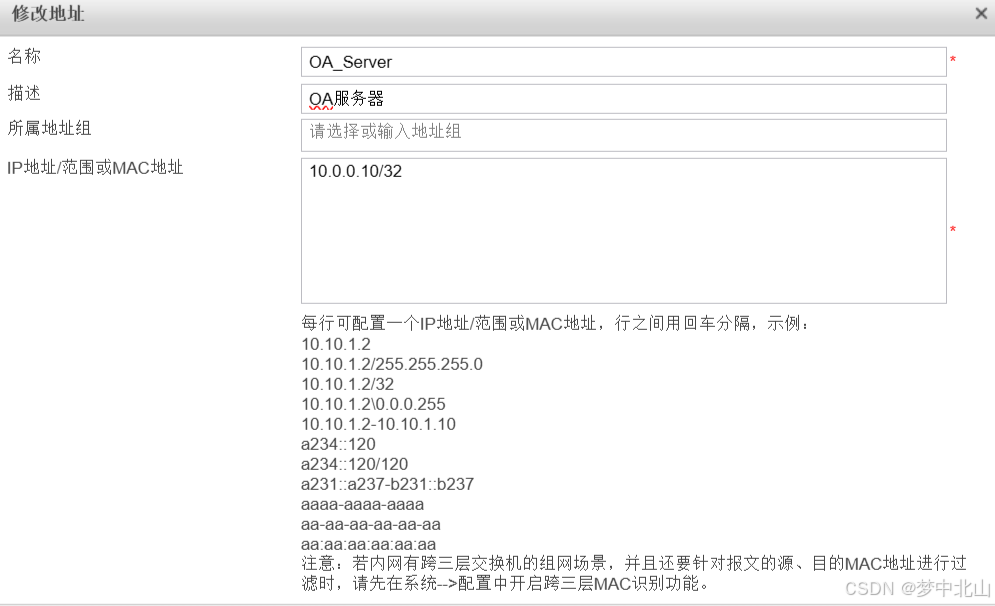

创建地址：

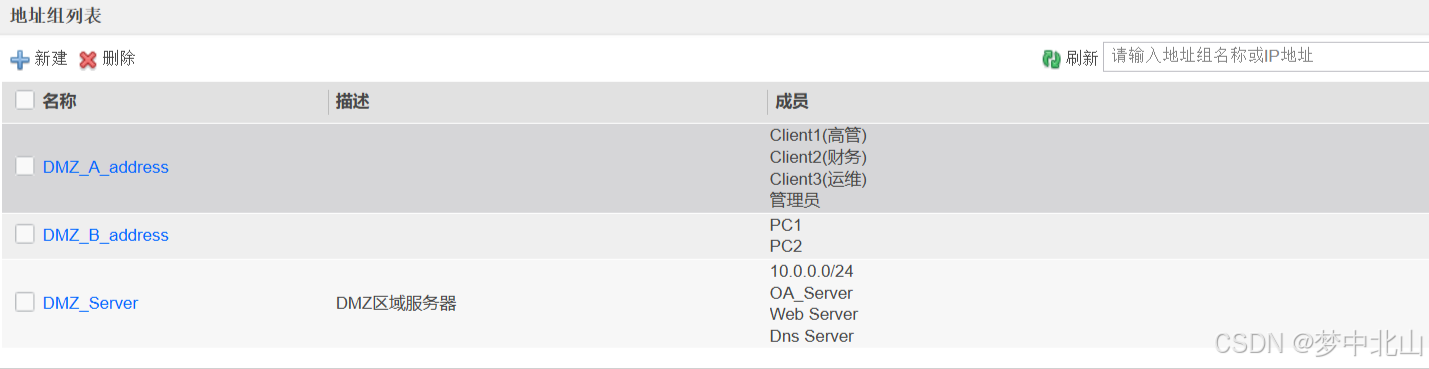

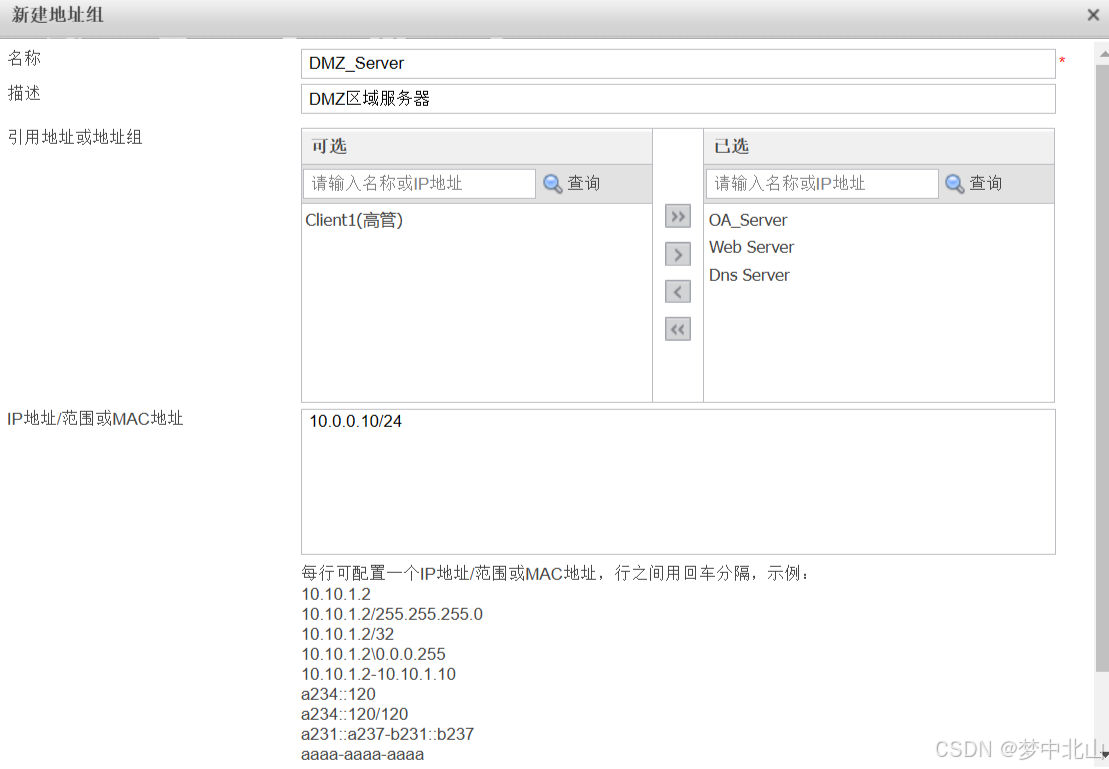

创建地址组：

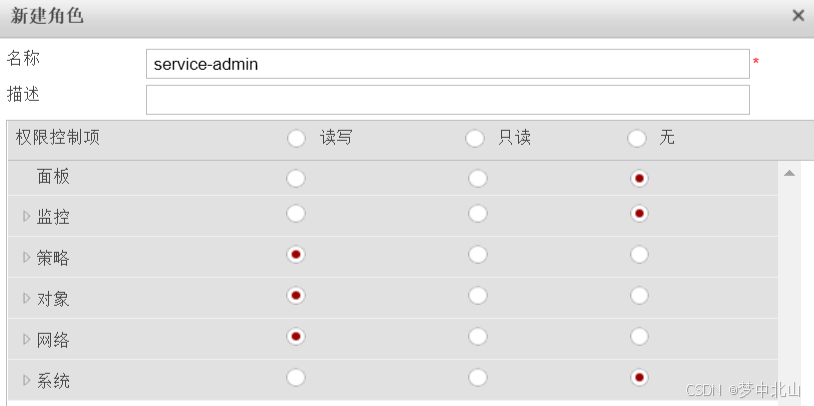

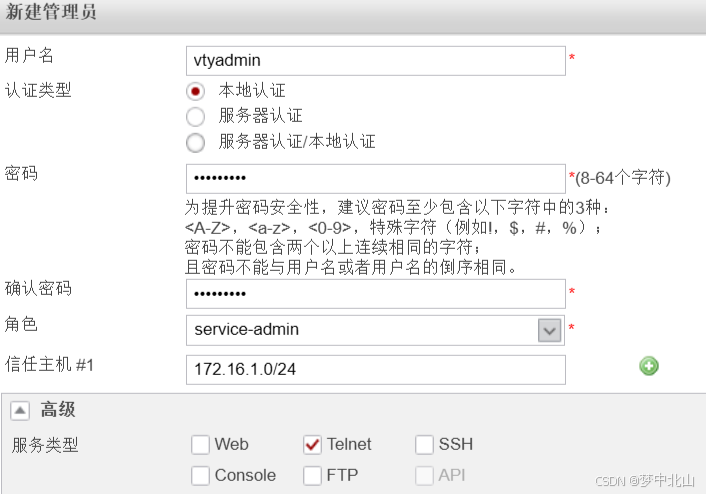

需求六：管理员配置

为FW配置一个管理员账号，允许通过Telnet登录进行管理。管理员账号信息如下：

账号：vtyadmin
密码：admin@123
角色：service-admin（具有业务配置和设备监控权限）
信任主机范围：172.16.1.0/24
认证方式：本地认证

配置命令示例：

[FW]telnet server enable
[FW]user-interface vty 0 4
[FW-ui-vty0-4]protocol inbound telnet

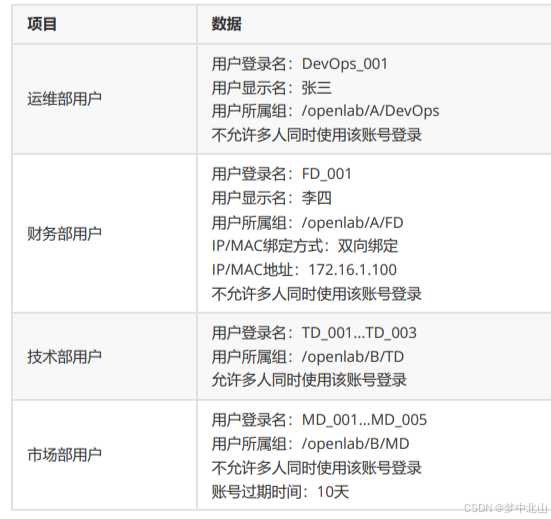

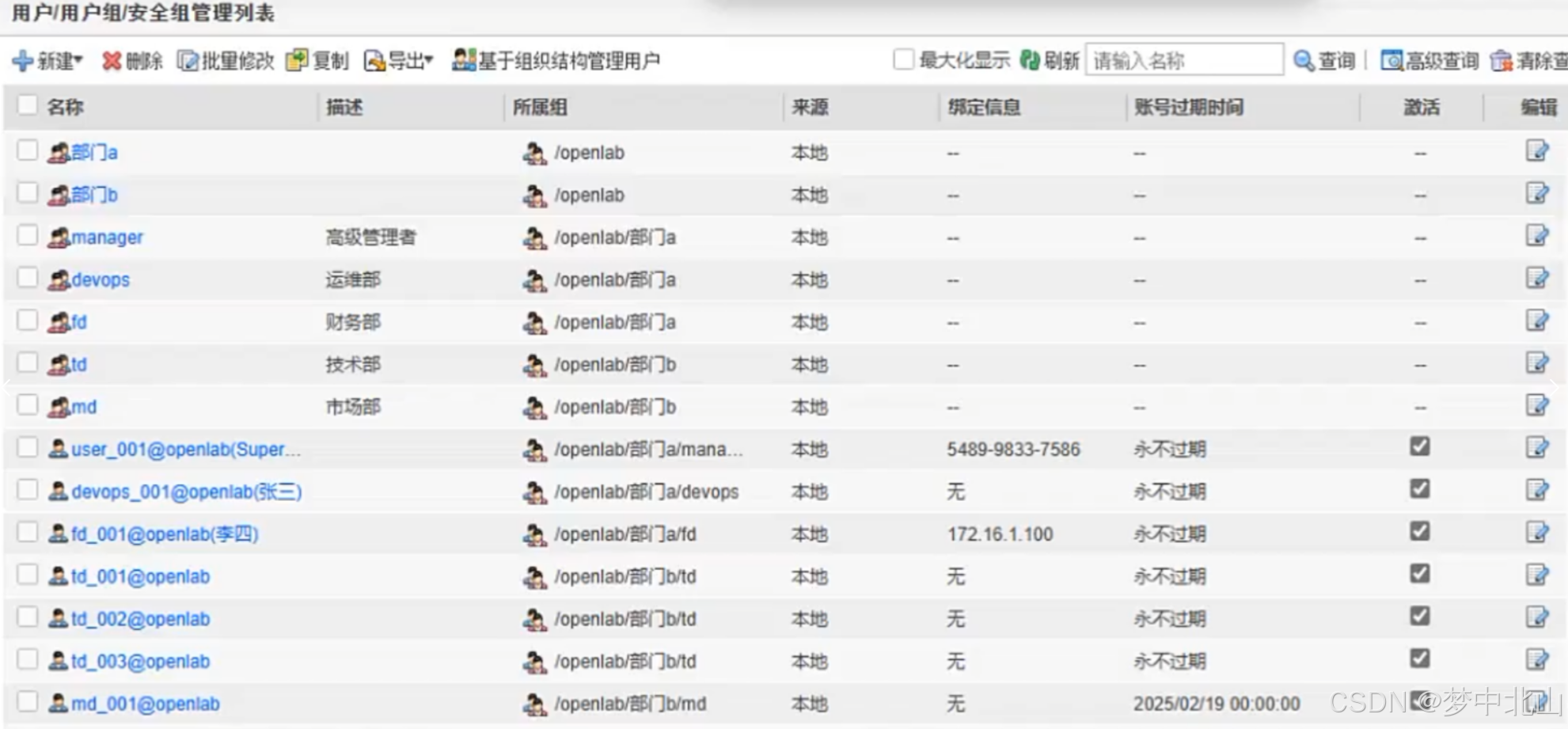

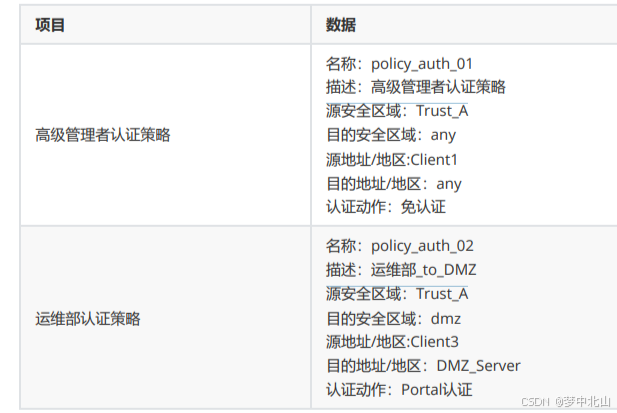

需求六：用户认证配置

部门A：运维部、高管、财务部。
- 财务部IP地址为静态配置。
- 高管地址通过DHCP固定分配。
部门B：研发部和市场部。
- 研发部IP地址为静态配置。

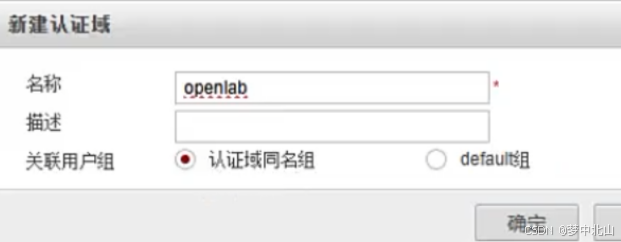

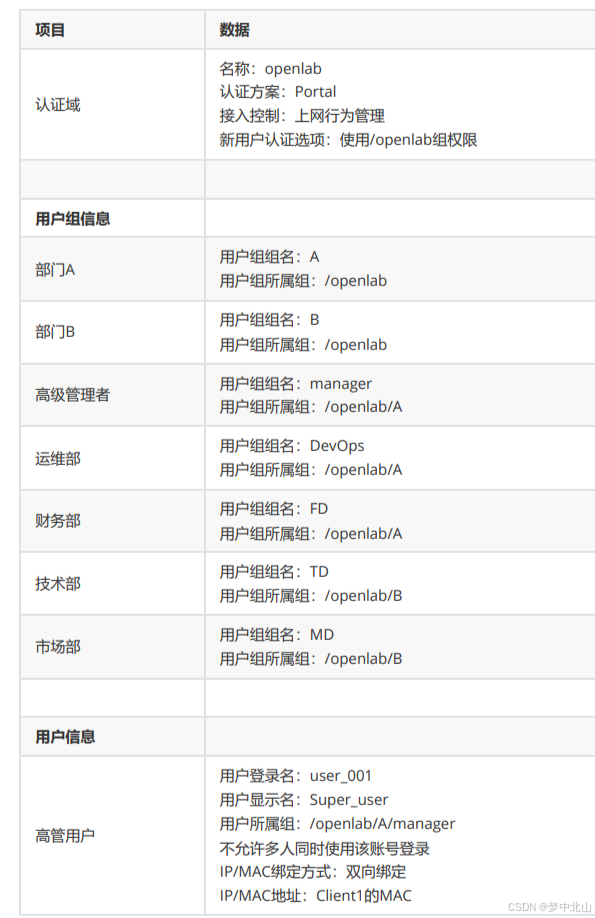

新建一个认证域，所有用户均属于该认证域下的组织架构。
用户密码统一为admin@123，首次登录时必须修改密码。

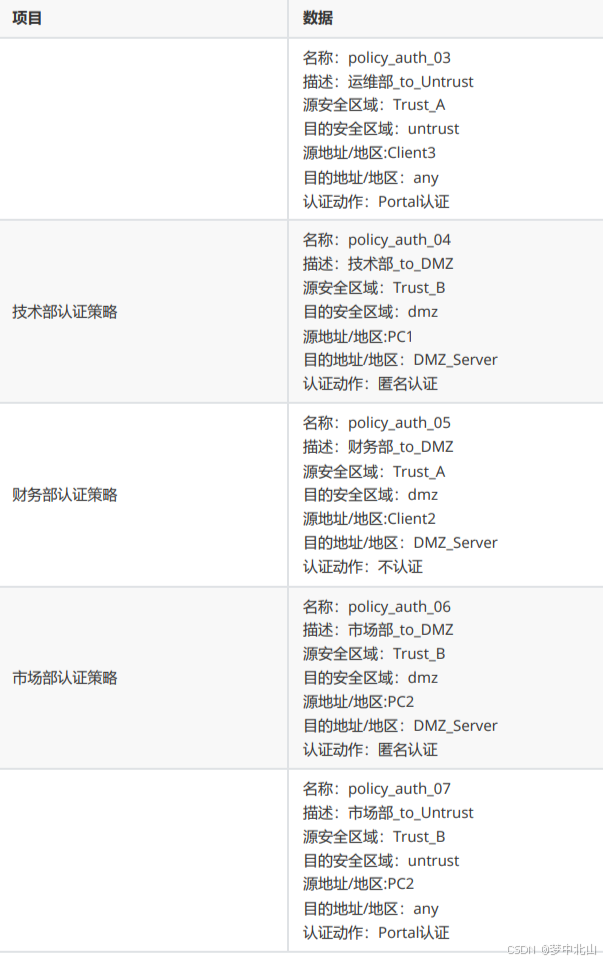

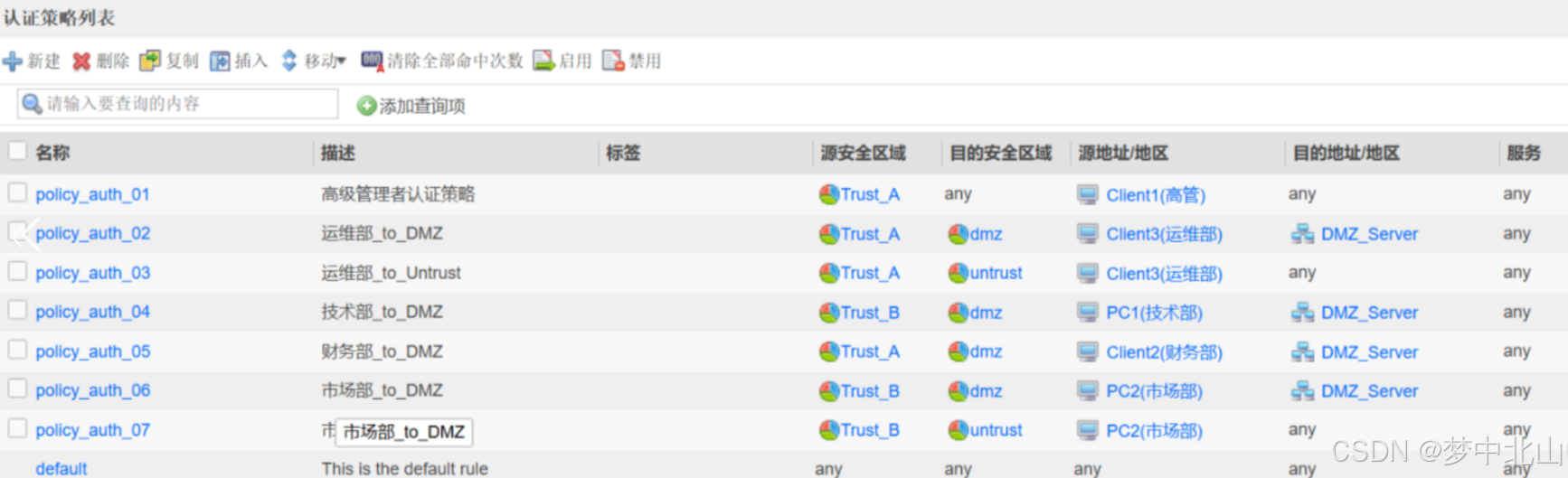

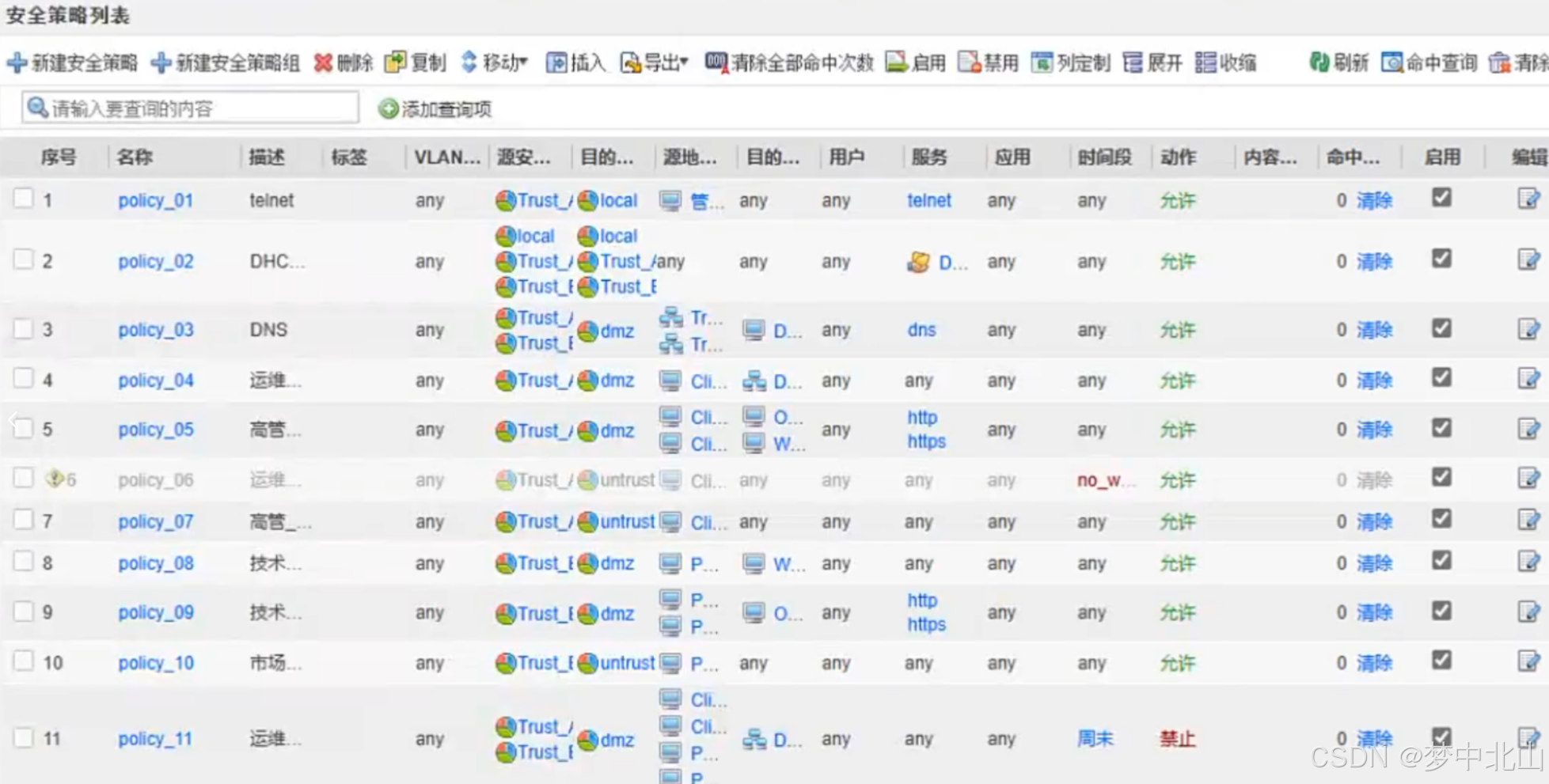

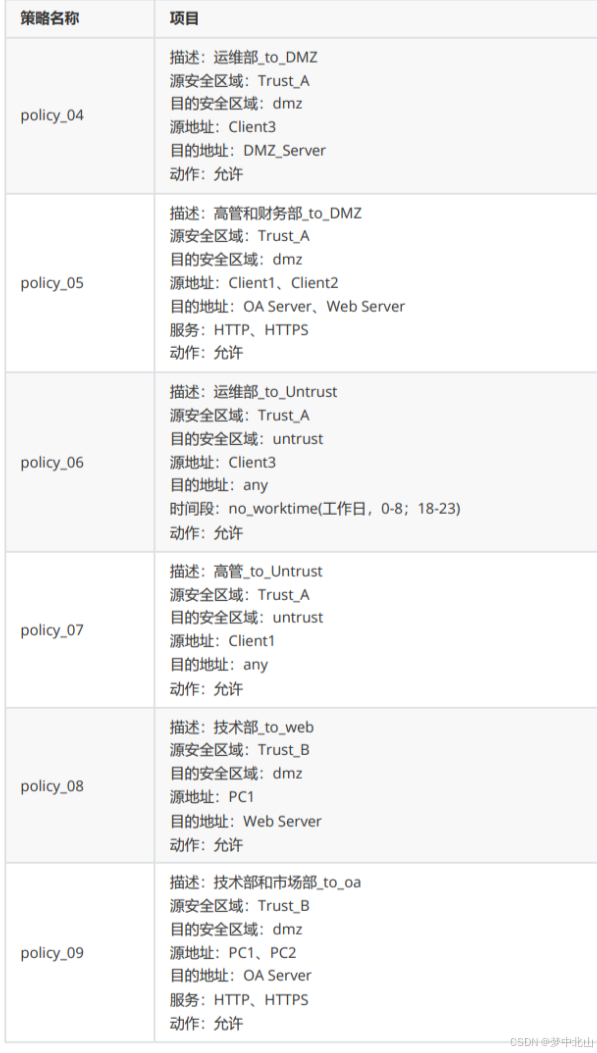

需求七：安全策略配置

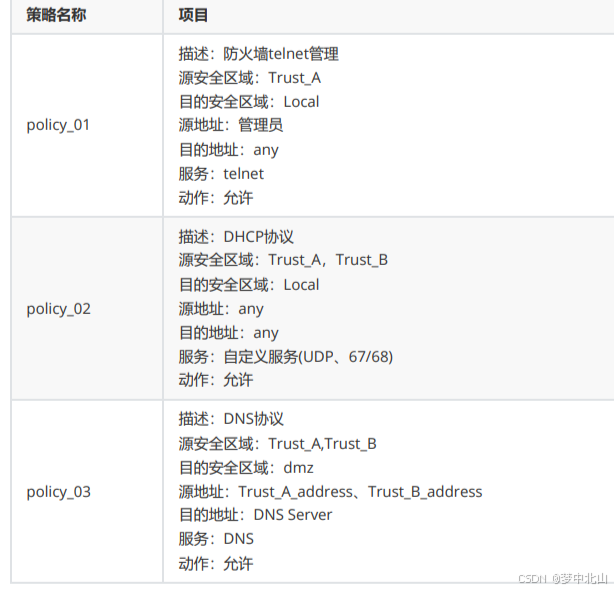

配置Telnet策略。
配置DHCP策略。
配置DNS策略。
部门A：
- 运维部：允许随时随地访问DMZ区域，并对设备进行管理。
- 高管：允许随时访问DMZ区域的OA和Web服务器（仅限HTTP和HTTPS）。
- 财务部：仅允许访问DMZ区域的OA和Web服务器（仅限HTTP和HTTPS），不允许访问互联网。
- 运维部：允许在非工作时间访问互联网。
- 高管：允许随时访问互联网。
- 财务部：任何时间均不允许访问互联网。
部门B：
- 技术部：允许访问DMZ区域中的Web服务器，并进行管理。
- 技术部和市场部：允许访问DMZ区域中的OA服务器（仅限HTTP和HTTPS）。

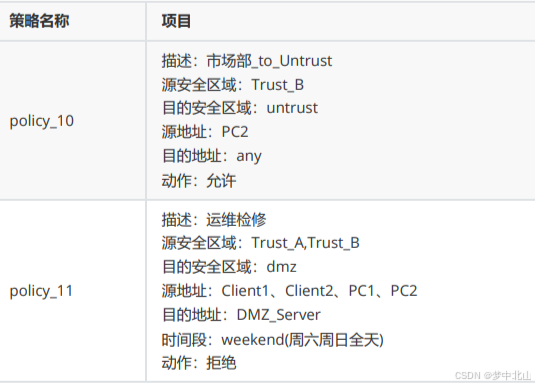

- 市场部：允许访问互联网。
每周末公司服务器需要检修维护，仅允许运维部访问DMZ区域，拒绝其他部门的流量。
部门A和部门B之间不允许直接访问，文件传输需通过OA服务器完成（依赖默认规则拒绝）。
