新能源汽车设备线材的绝缘总线测试，如何用线束测试仪测？

高压系统由发电机，配电电缆，变压器，开关装置和用电设备组成。在这里，无论用户是用于新能源汽车高压绝缘系统，还是船首推进器等高压设备。线束的绝缘都是衡量其系统性能的重要参数。

而且，高压设备通常设计成具有20年以上的有效绝缘寿命。因此，在额定功率，温度范围内正确运行并及时进行维护可确保设备的使用寿命延长。

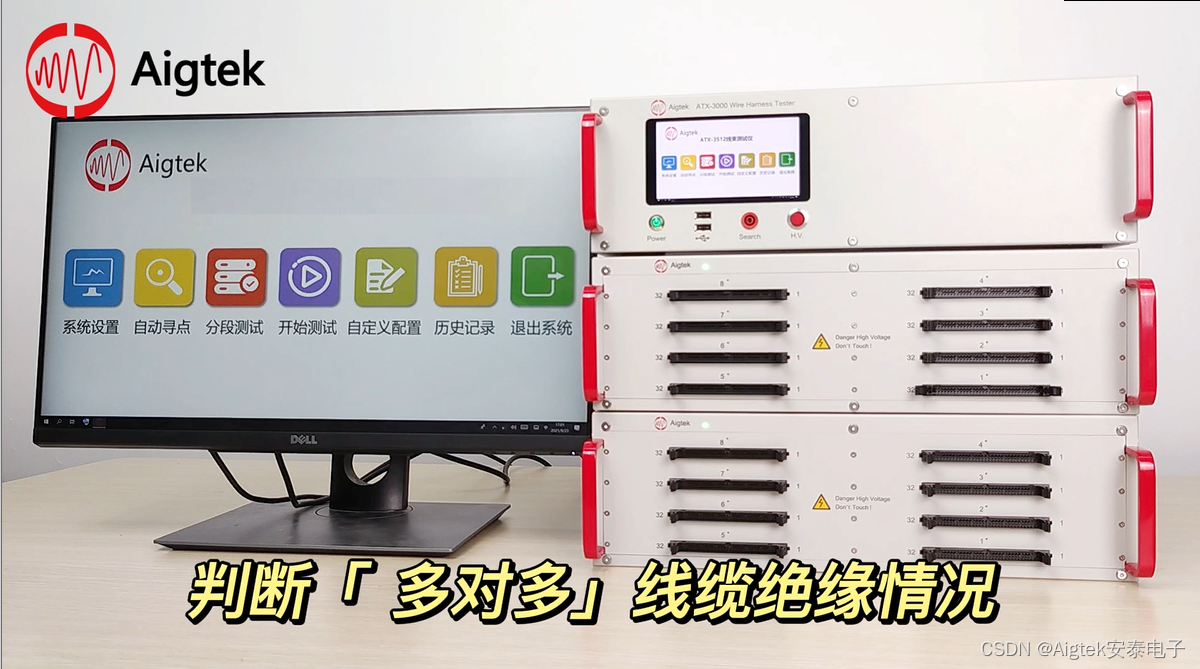

那么如何用线束测试仪进行绝缘测试呢？我们今天闲来介绍一下线束测试仪的绝缘总线功能。线束测试仪的绝缘总线功能，可以快速检测出线芯是否裸露，漏电流大小，线缆是否合格，首先，我们打开仪器，在我们给定的64p牛角插座中，接入我们的待测线束线材；

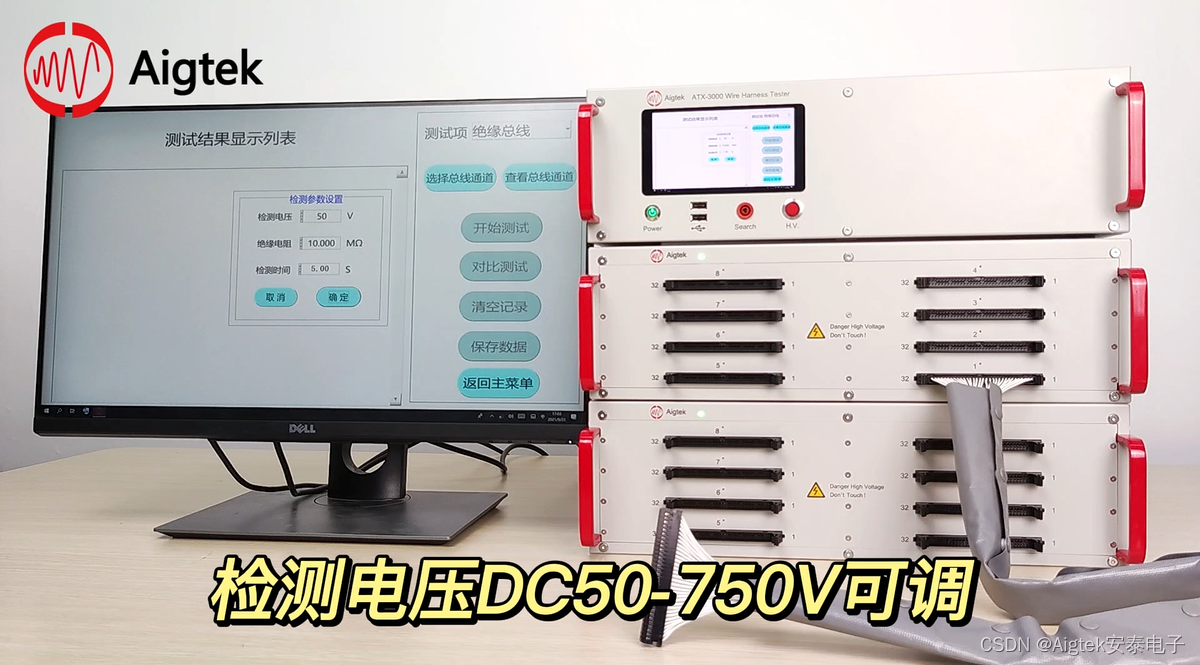

然后我们进入主界面，选择绝缘总线，配置检测参数，设置总线通道，最多可选通道为64，监测电压DC50-750V可调，绝缘电阻10MΩ-1KMΩ可调；

 绝缘电阻值为测试结果合格的范围电阻值下限，电压较高时测试时间加长，可提高测试结果准确度，测试时间1s-99s，设定总线通道，点击开始测试即可完成；
