Unity rectTransform理解记录

Anchors

Anchors属性有两个属性Min和Max组成，由它们俩决定锚点矩形的位置

个人理解：四个值分别代表锚点矩形框的四条边
Min.X控制左边，Min.Y控制下边，Max.X控制右边，Max.Y控制上边。
（最常见的是四个值相等均为0.5，四条边聚成一个点）
它们的值都在0~1之间，代表的是相对于父物体的长度比，值为0代表父物体的左下，值为1代表父物体的右上。

---

pivot

不同与anchor属性，pviot的X、Y是相对于物体本身的宽和高。
pviot是物体的中心点，即物体坐标对应的点，并且物体的旋转也是绕着中心点旋转的。

---

localPosition 和 anchoredPosition

我们都知道Position是相对于世界的坐标，localPosition是相对于父物体的坐标。而anchoredPosition我理解为相对于锚点矩形框的中心点的坐标。
注：坐标计算的终点永远是物体的中心点，而各个坐标不同只是因为坐标系不同，坐标原点不同

注意这里说的锚点矩形框是指自己的锚点，但是锚点的坐标是相对于父物体定的。

localPosition：物体本身中心点 - 父物体的中心点
anchoredPosition：物体本身中心点 - 物体本身锚点矩形框中点
（可以看到各个position都是一个向量）

注意！！！
unity Inspector中RectTransform显示的时anchoredPosition而不是localPosition！！！而仅当自身锚点坐标等于父物体中心点时，这两个值相等，使用时一定万分注意！！！

---

OffsetMax 和 OffsetMin

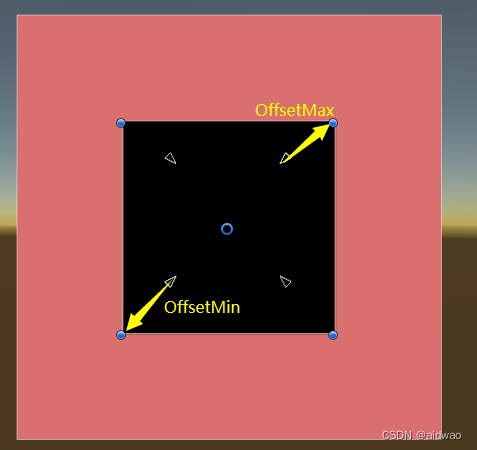

如图，红色背景代表父物体区域，黑色代表子物体区域，此时选中的是子物体，并将锚点拉成一个矩形框便于理解。
OffsetMax为UI的右上角点减去锚点矩形框的右上角点，即由锚点右上指向UI右上的向量
OffsetMin为UI左下角点减去锚点矩形框左下角点，即有锚点左下指向UI左下的向量
由这两个向量我们可以得知锚点距离UI端点的距离

---

SizeDelta

对于sizedelta，我以前的理解是物体的大小，现在发现是错误的。

sizedelta客观上来讲是OffsetMax这个向量减去OffsetMin这个向量。

而由上图例子可以看出，这俩相减得到的向量不是 UI左下角到右上角，也就不会代表物体的大小，而仅当锚点坐标Min和Max代表同一个点时，sizedelta代表物体的大小

sizedelta英文解释为大小增量，也就可以理解为UI相对于锚点矩形框的大小增量，而当锚点矩形框长宽都为0时，自然增量为自身大小

---

rect

rect重点有两个属性：
1.rectTransform.rect.position
2.rectTransform.rect.size

其中position代表中心点相对于UI左下角的位置，即UI本身中心点坐标减去UI左下角的坐标。
而size记录了UI的实际宽高（个人理解相当于width和height）

---
