stm32工程创建笔记

开发方式

寄存器开发：类似于61开发，直接配置寄存器，最底层、最直接、效率较高
    //STM32结构复杂，寄存器较多，不建议使用
基于标准库（库函数）：使用ST官方提供的函数，通过函数间接配置寄存器
    //推荐，可以配置寄存器、提高开发效率
基于HAL库：利用图形化界面快速配置STM32，适合快速上手STM32
    //方便快捷、隐藏底层逻辑，不适合新手

模板配置

文件位置

Libraries：库函数文件，建立工程使用
Project：官方提供工程实例和模板
Utilities：官方评估板，测试STM32
Release_Notes.html：库函数发布文档，版本说明
stm32f10x_stdperiph_lib_um.chm：使用手册，使用库

路径添加必要文件

启动文件

源路径：STM32入门教程资料 \ 固件库\ STM32F10x_StdPeriph_Lib_V3.5.0 \ Libraries \ CMSIS \ CM3 \ DeviceSupport \ ST \ STM32F10x \ startup \ arm
作用：STM32程序从启动文件开始执行
目标路径：project/Start（新建）

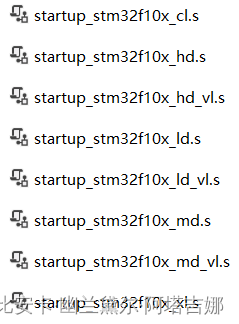

启动文件选择

缩写	释义	Flash容量	型号
LD_VL	小容量产品超值系列	16~32K	F100
MD_VL	中容量产品超值系列	64~128K	F100
HD_VL	大容量产品超值系列	256~512K	F100
LD	小容量产品	16~32K	F101/102/103
MD	中容量产品	64~128K	F101/102/103
HD	大容量产品	256~512K	F101/102/103
XL	加大容量产品	大于512K	F101/102/103
CL	互联型产品		F105/107

外设寄存器描述文件

源路径：STM32入门教程资料 \ 固件库\ STM32F10x_StdPeriph_Lib_V3.5.0 \ Libraries \ CMSIS \ CM3 \ DeviceSupport \ ST \ STM32F10x
作用：
    stm32f10x.h相当于51单片机头文件，描述寄存器和对应的地址
    system.c/.h：配置时钟，主频72MHz由它来配置
目标路径：project/Start（新建）

内核寄存器描述文件

注意：STM32由内核和内核外围设备组成，内核寄存器描述文件和外围设备描述文件不在一起
源路径STM32入门教程资料 \ 固件库\ STM32F10x_StdPeriph_Lib_V3.5.0 \ Libraries \ CMSIS \ CM3 \ CoreSupport
CM3含义：Cortex-M3
目标路径：project/Start（新建）

工程添加必要文件

1.改名：Source Group改为Start
2.右键ADD Existing
3.打开Start，文件过滤器选择All files
4.添加启动文件，只能添加一个，根据FLASH的大小.判断：
    小容量 ld ：FLASH ≤32K
    中容量 md ：64K ≤ FLASH ≤ 128K
    大容量 hd ：256K ≤ FLASH
5.添加剩余.c与.h文件
//文件带有钥匙的是只读文件
6.添加文件路径
    魔术棒——>C/C++——>include Paths——>三个点——>添加start

添加main

1.工程下新建User，存放main
2.Target1右击，Add Group添加组，New Group改名为User
3.右击，Add New添加新文件，添加C文件，名字为main，路径改为User
4.添加头文件，代码编写框，右击第一行，insert include file，选择头文件
5.加入main函数，int返回值，void参数
注意：最后一行必须是空行，否则会报警告

添加库函数

源路径：

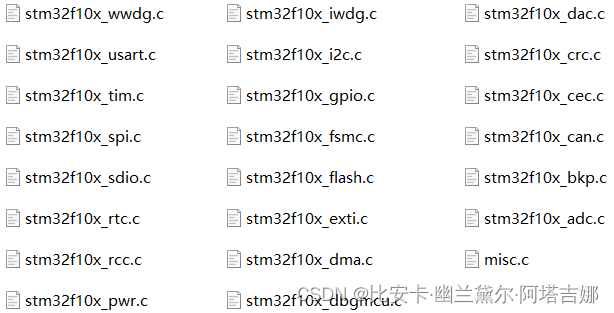

    1.库函数源文件：STM32入门教程资料 \ 固件库 \ STM32F10x_StdPeriph_Lib_V3.5.0 \ Libraries \ STM32F10x_StdPeriph_Driver \ src
    2.库函数头文件：STM32入门教程资料 \ 固件库\ STM32F10x_StdPeriph_Lib_V3.5.0 \ Libraries \ STM32F10x_StdPeriph_Driver \ inc
目标路径（全部）：project/Library（新建）
分类：
    misc：内核库函数
    其他：内核外设库函数
工程添加库文件：
    1.Target1右击，Add Group添加组，New Group改名为Library
    2.右键ADD Existing，library，文件类型all，全选添加

配置头文件包含关系

源路径：STM32入门教程资料\固件库\STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template
功能：
    conf：检测头文件包含关系，用来参数检查函数定义
    it：存放中断函数
目标路径：porject/User
工程中添加：右键ADD Existing，library，文件类型all，添加conf、it.c、it、h

配置宏定义

1.右键打开头文件，找到8296-8298行条件编译
2.赋值ifdef后字符串，打开工程选项（魔法棒），选择C/C++，粘贴到Define

添加路径

打开工程选项（魔法棒），选择C/C++，include paths，添加User和Library路径

总结

1.建立工程文件夹，Keil中新建工程，选择型号
2.工程文件夹里建立Start、Library、User等文件夹，复制固件库里面的文件到工程文件夹
3.工程里对应建立Start、Library、User等同名称的分组，然后将文件夹内的文件添加到工程分组里
4.工程选项，C/C++，Include Paths内声明所有包含头文件的文件夹
5.工程选项，C/C++，Define内定义USE_STDPERIPH_DRIVER
    USE：使用
    STD：标准
    PERIPH：外设
    DRIVER：驱动
6.工程选项，Debug，下拉列表选择对应调试器，Settings，Flash Download里勾选Reset and Run
注意：
    需要用的文件要复制到工程文件夹中，不要添加工程文件夹外文件，工程文件夹外文件改变位置，外面文件一旦挪动位置，工程里找不到文件，保证工程独立性

文件介绍

主动执行部分

startup

作用：程序执行最基本的文件
组成：
    中断向量表
    中断服务函数
程序入口：复位中断
注意：
    在main函数前，有需要执行的东西

复位中断

复位中断函数工作：
    1.调用SystemInit
    2.调用main函数
system作用：
    设置微控制器启动、初始化嵌入式闪存接口、锁相环、更新系统内核的时钟变量，仅在复位后需要调用

其他中断

功能：达到出发条件自动执行中断
定义位置：stm32fx_it
ST官方建议：将自定义中断写入stm32f10x_it.c   //在哪儿定义写到哪儿即可

被动执行部分

//相当于STM32资源
stm32f10x.h     外设寄存器描述
core_cm3.c/.h   内核寄存器描述
stm32f10x_conf.h    库函数配置
其他              库函数

调整字体

工具：扳手，configuration
字号调整：
    Colors&Fonts——>C/C++——>Font——>Courler New
    Colors&Fonts——>ASM——>Font——>Courler New
注释汉语：
    Editof——>Encoding——>UTF-8
缩进：
    Editof——>C/C++ Files——>Tab size

中间文件删除

keilkill.bat：批处理文件
作用：删除编译后Object中的中间文件

学习资源：

        哔哩哔哩江科大自化协STM32视频资料
