谈一谈游戏AI - 行为树

不要用过去的成绩看未来，而是要用未来的眼睛看现在。

郑重说明：本文适合对游戏开发感兴趣的小白初学者，本人力图将事物用简单的语言表达清楚，但水平有限，能力一般，文章如有错漏之处，还望批评指正。

在本系列的前几篇中，我们谈到了谈一谈游戏AI - 综述 以及 谈一谈游戏AI - 状态机。今天我们来继续聊一下另一种高级决策模型：行为树。

一、为什么需要行为树

有一种很重要的认识事物的思维模型就是 why-what-how 模型，因此首先我们就要了解一下 why 的问题，看看为什么需要行为树这种高级决策模型。

在前面介绍状态机时，分层有限状态机(HFSM) 让我们能够以相对直观的方式，构建相对复杂的行为集。

但是这个设计中存在一个小问题：

以状态转换规则构成的决策系统与当前状态强绑定在一起，这是一些游戏所需要的。

仔细使用状态层次结构可以减少重复转换的数量，但有时候，我们的需求不一样，可能无论处于哪个状态或几乎在所有状态，你的规则都要适用。打个比方，如果 AI对象（agent）的生命值降低到25％时，则无论其当前处于战斗状态，空闲状态、谈话状态或者其它任何状态，你可能都希望他逃跑。如果用状态机，你需要在每个状态里都做这样的判断逻辑。将来新增每个状态时，都一定把这个条件添加进去。

针对这种情况，一个理想的系统应该将决策过程和状态本身分离，这样你只需要在一个位置进行更改，仍然能够正确转换状态，这就是行为树的应用场景。

二、决策的行为树表示

行为树定义

在之前的讲述游戏AI决策综述的文章中，我们提到过一个球拍击球的小游戏AI，用代码 hardcode 的伪代码如下：

every frame/update while the game is running:

if the ball is to the left of the paddle:

    move the paddle left

else if the ball is to the right of the paddle:

    move the paddle right

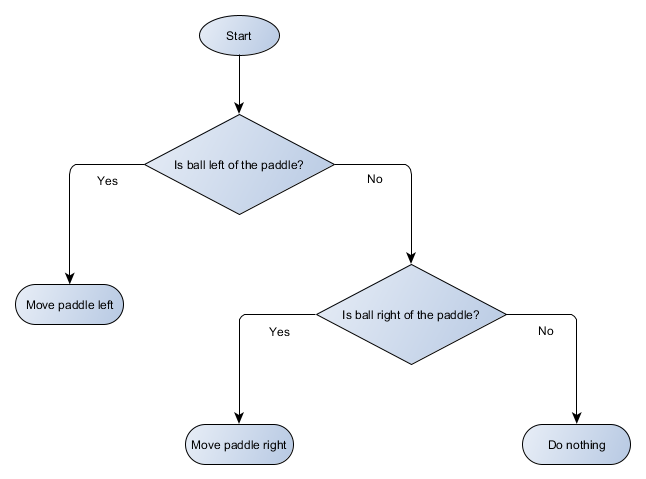

其实这用一种称为决策树的图表示起来更为直观：

在每次决策循环执行时，只需要从最上面的 Start 开始遍历整棵树，遇到菱形的节点，判断其条件，然后选择对应的分支，直到叶子节点。

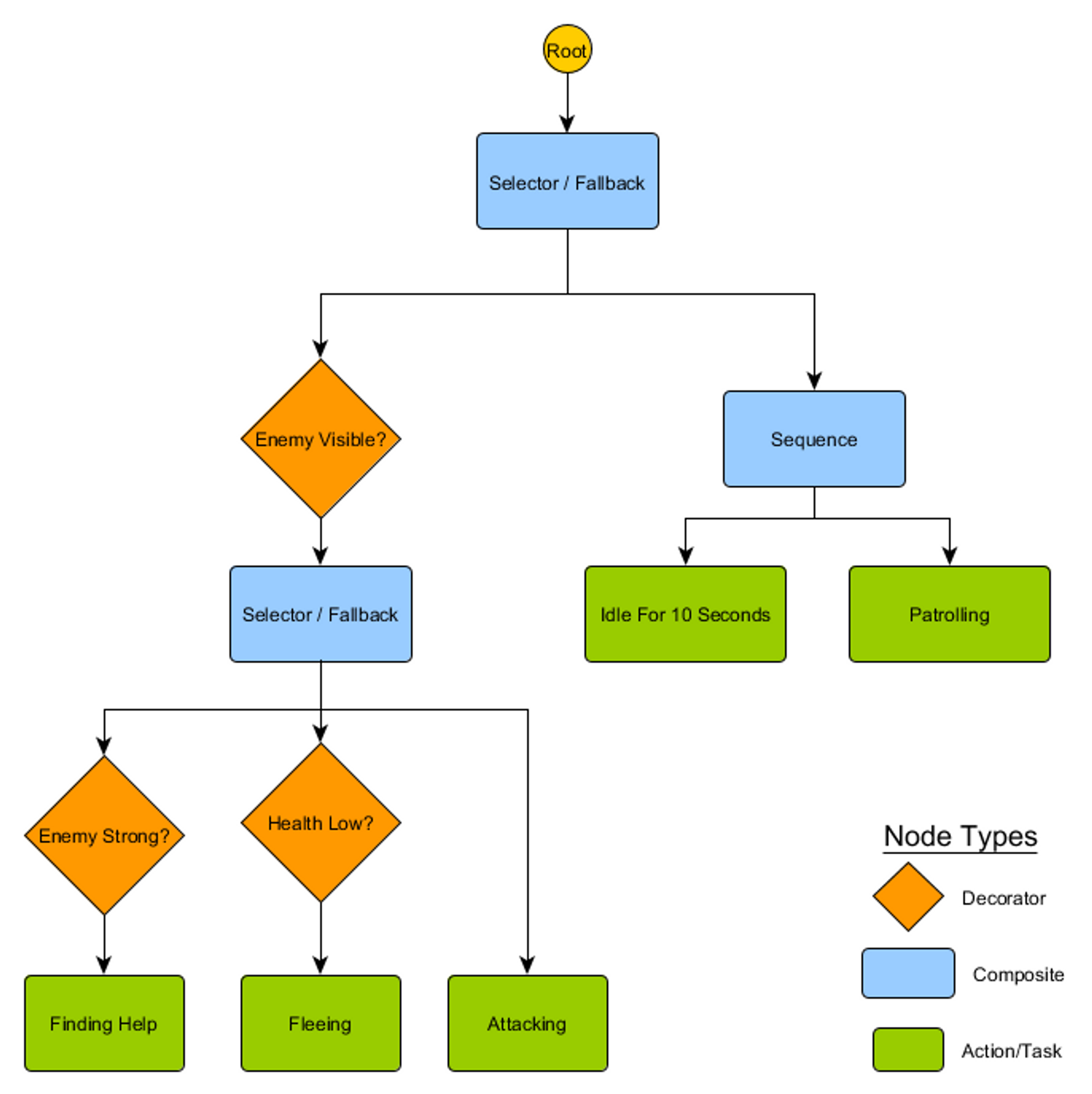

而行为树是节点更丰富功能更强大的决策树：

• 黄色的装饰器节点，也称为条件节点，对应 hardcode 伪代码中的 if 条件

• 蓝色的组合节点，可以是 Sequence 顺序执行节点和 Selector 选择节点，这也类似于程序逻辑中的与、或关系

• 绿色的行为节点，是AI逻辑中需要具体实现的比较独立的业务逻辑，如寻求帮助、巡逻、逃跑、攻击等

行为树的构建

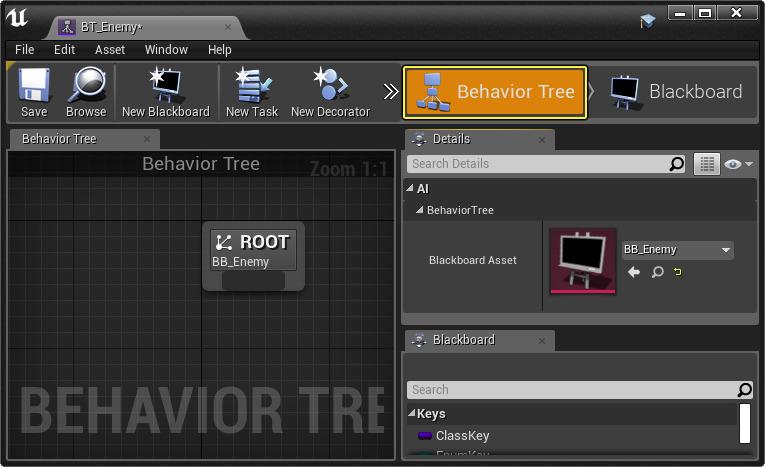

由于行为树本身比较复杂，也由于组成树的节点类型比较固定，往往利用图形化的行为树编辑器来构建一整棵行为树，例如UE中的编辑器：

行为树编辑器在使用时，导出形式可以有多种，可以是生成对应的程序代码；也可以采取数据驱动的方式，将关键信息数据化，然后放入行为树执行引擎来执行。

三、行为树的实现形式

实现行为树有几种不同的方式，但是本质上是相同的，而且与前面提到的决策树非常相似：从“根节点”开始运行，树的节点用来表示决策或行动。但还有一些关键区别：

• 节点的返回值有三种：成功（工作已完成），失败（无法运行）或正在运行（仍在运行并且尚未完全成功或失败）；

• 采取行动的节点将返回正在运行，表示行动正在进行；

之所以有正在运行这种返回结果，是因为很多逻辑在一次决策循环中是无法执行完成的，可能跨越很多个决策循环周期。因此在遍历这棵树时，继续上次的节点逻辑。

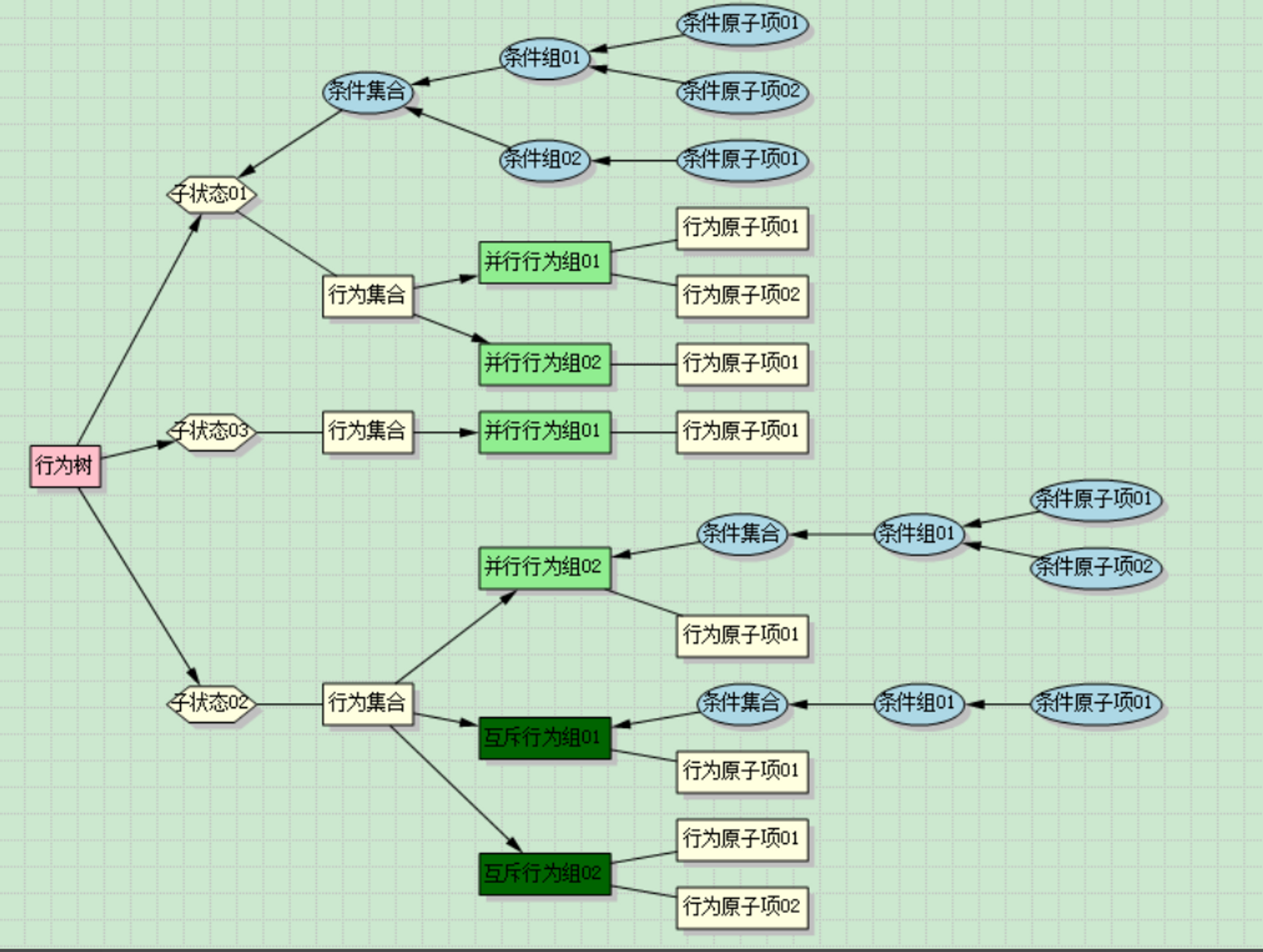

还有一种行为树的形式是前面一种形式的变形。笔者之前所在的项目使用过以下编辑形式：

可以看到这种方式没有所谓的选择节点，其条件逻辑和行为逻辑是并行的关系，在考察每个节点的时候，会考虑其对应的条件组是否满足，条件组本身又可以包括与、或的嵌套逻辑组合。

四、行为树的特点

通过前面的介绍，我们可以总结出行为树的几个优点：

• 常用于比较复杂的逻辑

• 比较直观，逻辑很清晰

• 无状态，每次都从root开始，一帧运行不需要知道上一帧是什么状态

• 树的分支之间互不关心、互不影响，只有树形的父子层级关系，子节点之间互相没有联系。因此很灵活，新增、扩展、删除分支都不影响其他的，很方便。而对比来看，状态机互相之间是需要知道彼此的存在的，还有转换，经常耦合在一起

• 程序可以和策划一起配合使用。

它也有很明显的缺点：

• 每次执行都要遍历整棵树，效率是个大问题，执行时间比状态机要长很多

• 无状态，相当于没有记忆

关于没有记忆带来的问题，举个例子来说明：

一个农民（NPC AI）要收割作物，敌人出现了，农民逃跑，逃出了距离敌人的一定范围之后，又回去收割作物，走到敌人的范围又逃出，这样来回往复，是一个bug，可以根据情况来写代码避免，但解决方式不够优雅。

五、解决行为树的问题

上下文保存

很显然，状态机需要保存上下文来解决 AI 行为树没有记忆的问题。

自定义状态

很多游戏有自己自定义的状态保存结构，一个例子如：

struct AI_RUNTIME_DATA
{
    // 定时 timer

    // 通用信息，如动态思考间隔、自定义tag标记

    // 移动相关信息，如坐标、速度、移动技能等

    // 追击目标，射击信息等
}

黑板

更通用一些的做法是一种叫做 “黑板” 的做法，即不关心状态数据的组织形式，统一以key-value 的形式来保存数据，这有点类似于数据存储领域 NoSQL 的做法：以Key区分不同的上下文数据，value为用户自定义的二进制数据，这样使得数据的保存通用化。

黑板还可能分为本地黑板或者全局黑板。

• 本地黑板：作用域限定为特定的状态机/行为树层级内部

• 全局黑板：作用域为整个游戏逻辑内

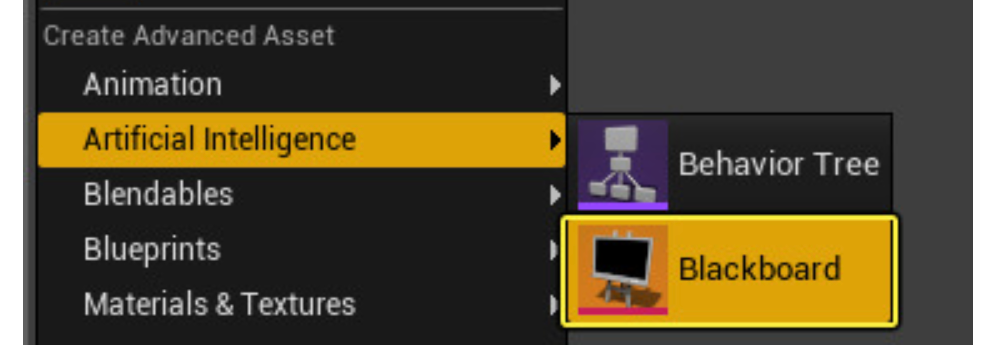

UE4中就内置了黑板的功能，方便行为树使用时候的状态保存。

效率优化

另一个需要解决的问题就是行为树的执行效率问题。

降低更新频率

对于大量AI运行的情况，例如服务器中存在的大量NPC，如果需要每帧都去做一次 Sense/Think/Act 决策行为，对应到行为树上就是从 Root 节点开始扫描整棵行为树，这势必带来大量的性能消耗。

如果不是每帧都去遍历，而是用定时器，定时思考是一种可以考虑的优化方式，其本质是降低行为树的更新决策频率。

定时思考的问题是不够实时，因此也要同时添加对外部事件的响应，否则AI就会显得很傻。

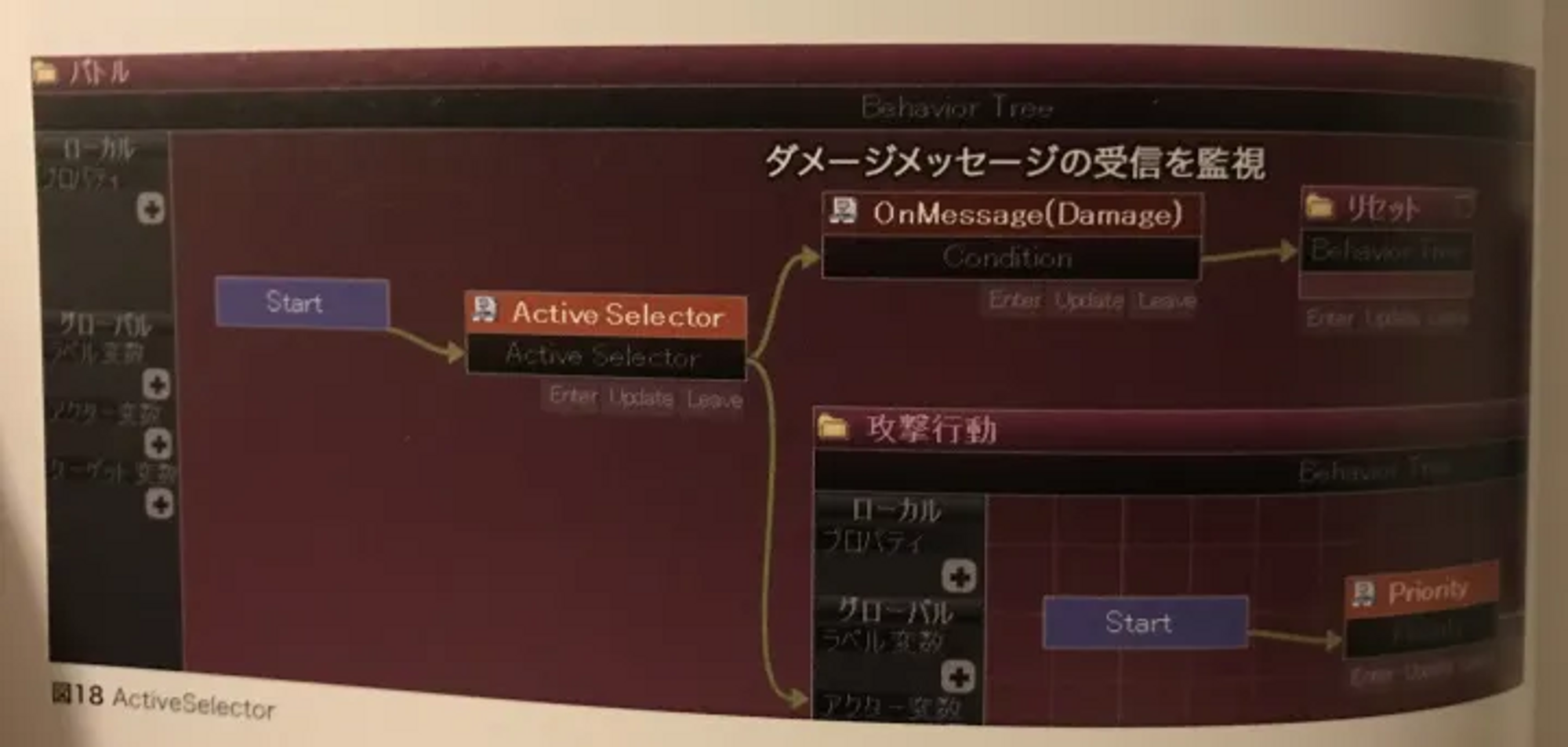

例如 FF15 中添加事件响应：

行为树中使用Active Selector节点，当指定的事件响应(OnMessage)时，打断当前行为并且重置状态

行为树与状态机组合使用

行为树本身遍历是非常耗时的，而状态机则效率较高，因此我们可以将行为树结合状态机一起使用：

只有最复杂的部分使用行为树，其他情况下使用状态机保持住当前状态，而不必用行为树频繁选择分支。

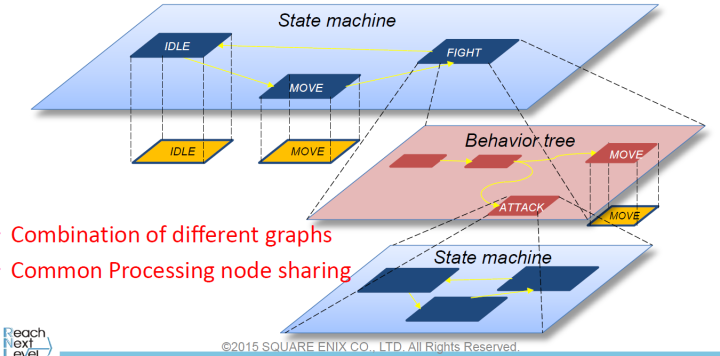

例如 FF15 中的一个示例：

上图只有最复杂的战斗逻辑使用了行为树，其他情况下可以嵌套状态机来使用。

代码实现优化

树这种数据结构在实现时，往往使用指针来表示父子节点之间的关系，这对于 CPU 在执行时是不够友好的。

可以考虑将缓存不友好的树遍历，改造成缓存友好的数组遍历，以空间换时间来提高执行效率。

小结

在本文，我们谈了行为树的多个方面，包括：

• 引入行为树的原因

• 行为树的定义、构建以及具体的实现形式

• 行为树的特点以及解决行为树问题的几个思路
