https://blog.youkuaiyun.com/starelegant/article/details/74590951使用libmodbus库快速构建上位机（二） 串口modbus上位机

版权声明：本文为博主原创文章，未经博主允许不得转载。 https://blog.youkuaiyun.com/starelegant/article/details/74590951

一、新建win32工程，配置环境

    首先在libmodbus官网下载 libmodbus库稳定版

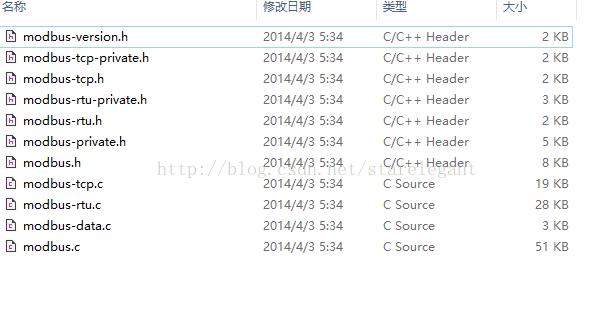

https://github.com/stephane/libmodbus解压文件后，在src文件夹目录下，选取如下图文件

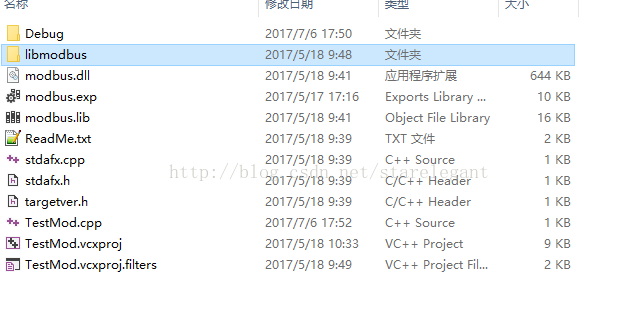

    新建一个文件夹，再添加到win32工程中 ，放在项目工程源码文件下。为了方便，这个文件夹命名为“libmodbus”。（新建的工程名称为：TestMod）





配置两个地方

1 、项目属性--》C/C++--》常规 --》附加包含目录

包含刚刚libmodbus文件夹的路径

宏定义方式：$(ProjectDir)libmodbus;



2、 项目属性--》链接器--》常规 --》附加库目录

包含刚刚libmodbus文件夹的路径

宏定义方式：$(ProjectDir)libmodbus;





二、   编译modbus.dll



modbus-9.sln 打开工程文件，选择模式为Debug，编译后生成modbus.dll

这个modbus.dll 最终需要放在 测试工程TestMod exe输出目录（Debug）下



三、 实现功能，源码如下












     #include "stdafx.h"












     #include <iostream>












     #include "libmodbus/modbus.h"












     #pragma comment(lib,"modbus.lib")












     //#include <Windows.h>












     using
     namespace
     std;












     int main()












     {












     modbus_t *mb;












     uint16_t tab_reg[
     10] = {
     0 };
























         mb = modbus_new_rtu(
     "COM2",
     9600,
     'N',
     8,
     1);
     //相同的端口只能同时打开一个












         modbus_set_slave(mb,
     1);
     //设置modbus从机地址
























         modbus_connect(mb);
























     struct timeval t;












         t.tv_sec =
     0;












         t.tv_usec =
     1000000;
     //设置modbus超时时间为1000毫秒












         modbus_set_response_timeout(mb, (
     int)&t.tv_sec, (
     int)&t.tv_usec);




































     for (
     int i =
     0; i <
     10; i++)












         {












     int regs = modbus_read_registers(mb,
     0,
     5, tab_reg);












     std::
     cout <<
     "modbus recevie "<< i <<
     ":" << tab_reg[
     0] <<
     " " << tab_reg[
     1] <<
     " " << tab_reg[
     2] <<
     " "












                 << tab_reg[
     3] <<
     " " << tab_reg[
     4] <<
     " " << tab_reg[
     5] <<
     std::
     endl;












             Sleep(
     500);












         }












         system(
     "pause");












     return
     0;












     }






四、  调试功能

1、定义虚拟串口，COM2 COM3配对

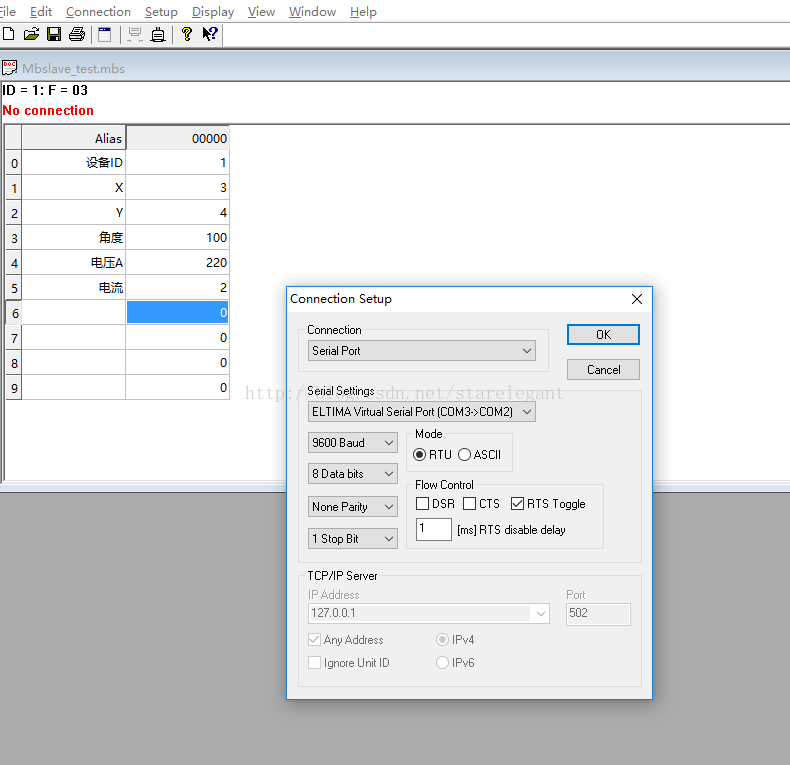

2、 使用modbus slave软件定义如下数据，



3、 实验结果如下
