再战声卡无声难题（下）

今天是周五，吃过晚饭，继续讲调试声卡的故事。对于E工量一下频率的建议，方向上我是很认可的，如果没有给声卡提供合适的时钟信号，那么声卡是无法工作的。但如果真用示波器量，就需要拆外壳，看电路图，找管脚，.......挺麻烦的。为此，我还抱有一分侥幸，希望能靠软件工程师擅长的方法，从寄存器状态或者代码上看出问题，如果成功就不必动用示波器了。

核对管脚复用

本着这种侥幸和执拗，周二早上，我一边看芯片手册，一边看代码，排查频率有关的逻辑。

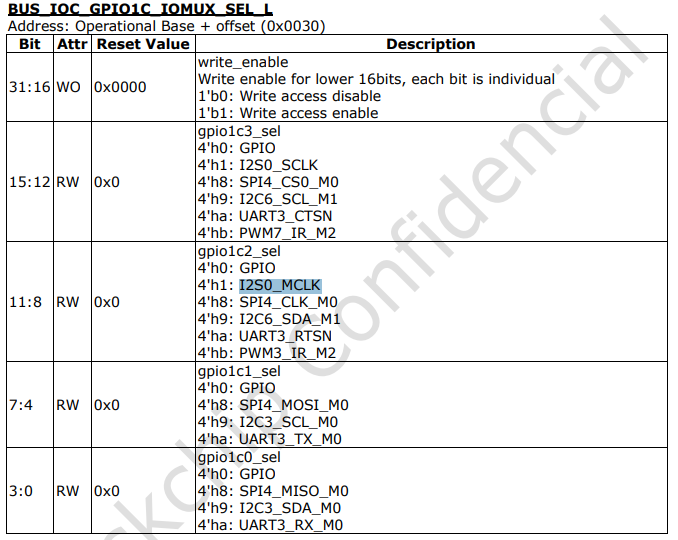

首先，我查找给声卡芯片提供时钟信号（MCLK）的管脚——GPIO1C2，这个管脚有多种用途，根据芯片手册，要通过BUS_IOC（总线IO控制器）的IOMUX寄存器来为其配置用途。

BUS_IOC的寄存器基地址是0xFD5F8000，GPIO1C复用设置寄存器的偏移是0x30。使用apt install devmem2安装上用于读设备寄存器的devmem2工具，然后就可以读寄存器了，结果如下：

geduer@ulan:~$ sudo devmem2 0xFD5F8030/dev/mem opened.Memory mapped at address 0x7f9611c000.Value at address 0xFD5F8030 (0x7f9611c030): 0x1199

读到的寄存器值为0x1199，gpio1c2对应的bit 11：8为1，是用作I2S0_MCLK，没有错。

没有错是好事，也是坏事，意味着还是没有找到问题。

上示波器

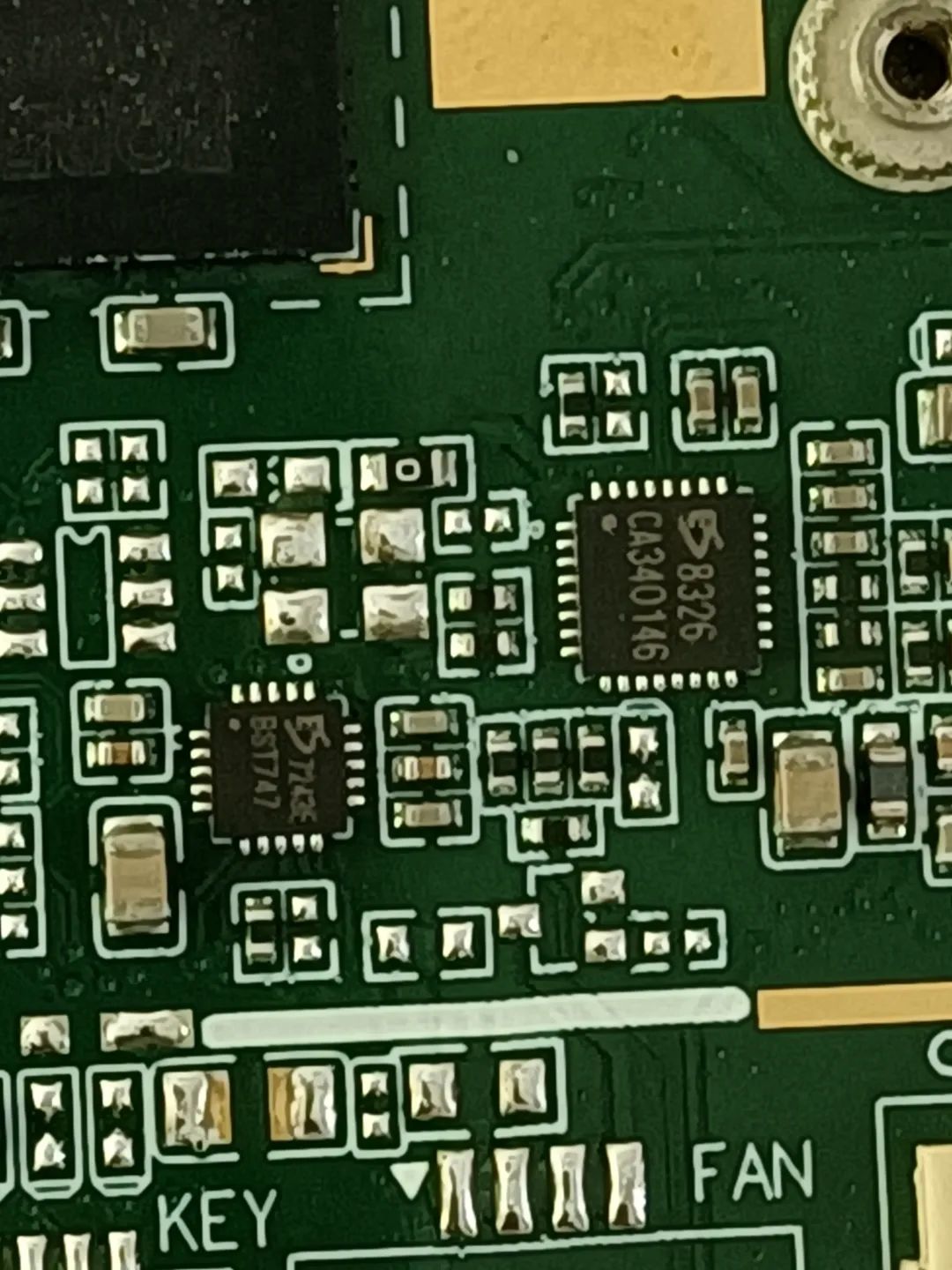

排查寄存器没有侥幸成功之后，我下定决心上示波器了。拆开外壳和散热板，找到声卡芯片。

上面的图是放大过的，实际芯片很小，只有4mmX4mm，也就是长和宽都是4mm，不到半厘米。

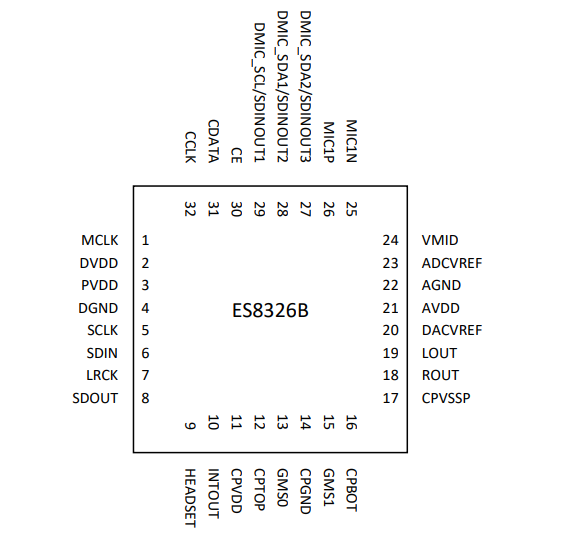

es8326一共有32个管脚，均匀分布在芯片四周，我关心的MCLK管脚刚好是1号管脚。

芯片的边长是4mm，有8个管脚，意味着管脚的间距不到0.5mm。对于这么密集的管脚，要用示波器的笔针精准点中1号管脚需要“准”，也需要“稳”。

为了缓解这个问题，我向ODM伙伴群发了条消息，询问是否有方便一些的测量点，很快收到回复：可以量R243电阻。因为它与1号管脚是直接连接的。

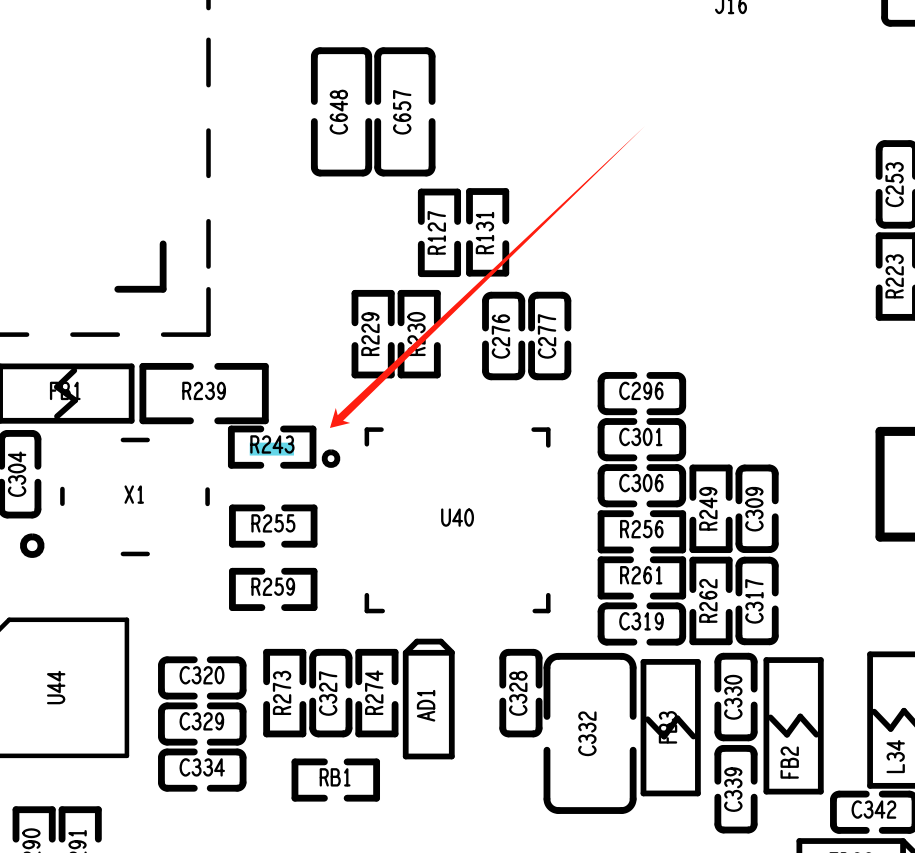

而且，ODM伙伴发来了一张非常清晰的器件布局图，图中的U40就是声卡芯片，R243电阻在它左侧。

虽然R243电阻是贴片电阻，也很小，但两侧有明显的焊锡，而且有一些空隙，好量多了。

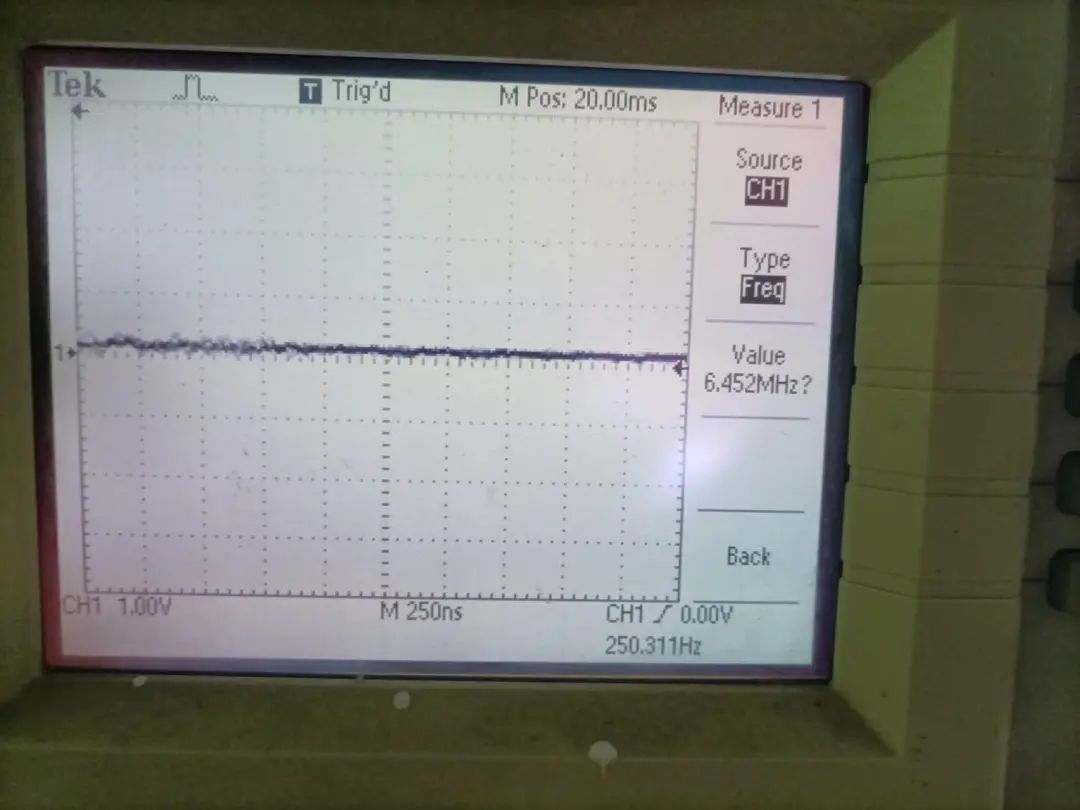

调整好示波器，把表笔的地信号夹子夹到串口用的地线上（杜邦线引出），把笔针点到R243右侧。示波器有反应，但是屏幕上显示的信号很弱，而且杂乱无序，不像是有规律的时钟信号。

看起来波形不对！为了避免没有用好示波器而犯低级错误，我拍了张照片给好朋友文波，请他帮忙确认一下，得到的回复是“那就是没有信号”。

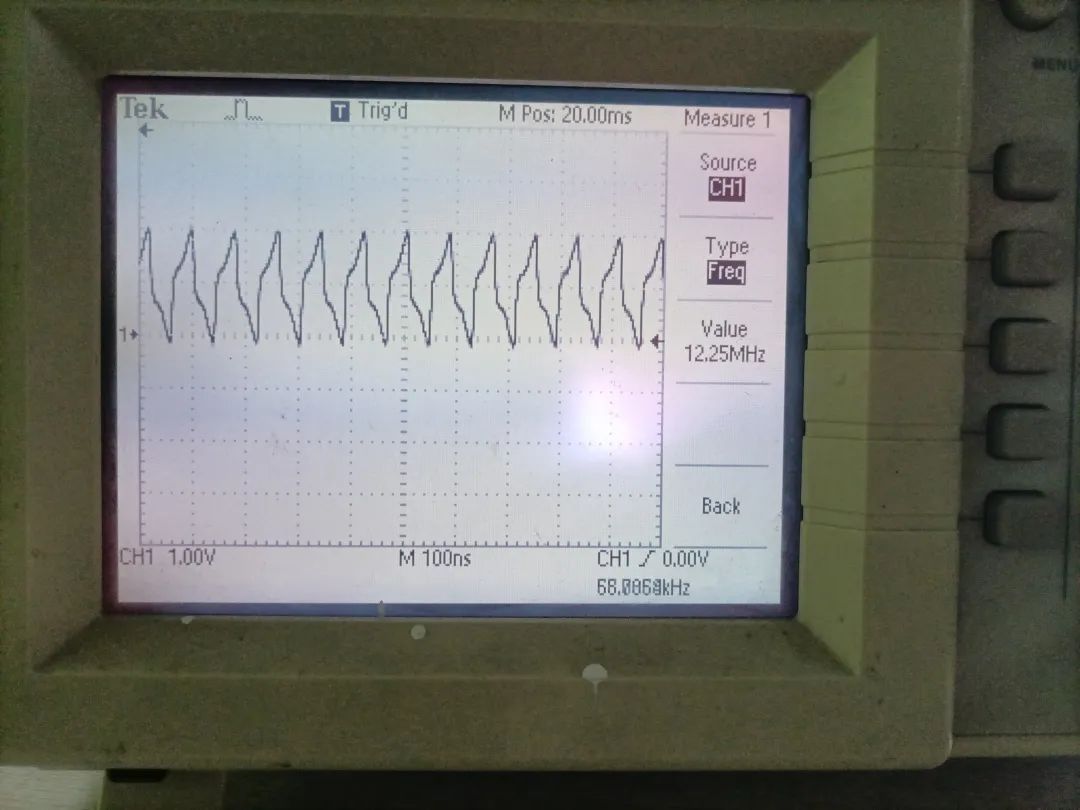

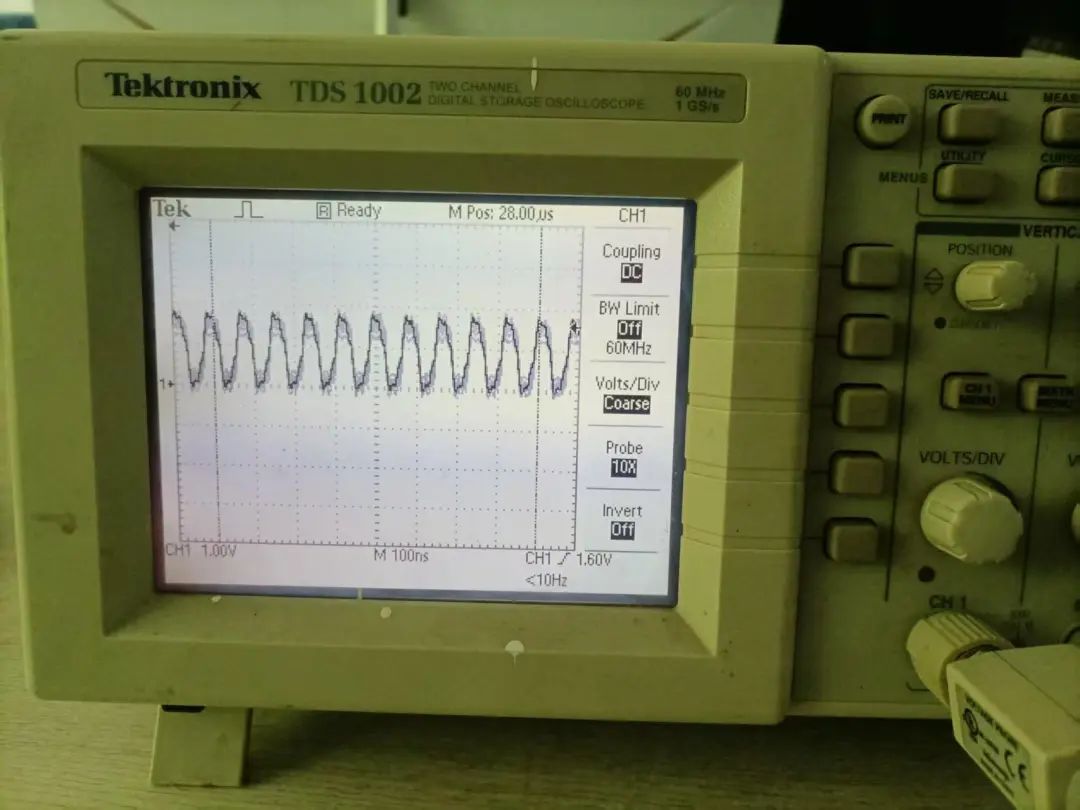

为了进一步确认，我特别又打开一台可以正常播放声音（使用老镜像）的幽兰，做同样的测量，可以得到一个有规律的波形。

使用示波器的测量功能，可以测出频率是12.25MHz，与前面提到的设置频率一致。

用了大约1个小时时间开外壳，查电路，上示波器，经过实际测量，证明了E工的怀疑非常精准，确实是没有MCLK。

但为什么没有MCLK呢？还不知道，需要继续排查。前方高能且包含敏感信息，加收费站限制（^-^）。
