揭开WIFI技术栈的
神秘面纱
在互联网无孔不入的今日，WIFI已经成为老幼皆知的名词，甚至牙牙学语的娃娃也会对这四个字母的组合作出反应。但是，一说到WIFI技术背后的硬件和软件，那么就连很多专业的工程师也不一定搞得清楚了。
#
01
#
《学活LINUX》已经进行到第四讲的内容。那如何学活的Linux呢？相信很多跟课的格友也已经知道了答案：上调试器，调一个活的Linux系统——GDK8或幽兰代码本。
无论是GDK8还是幽兰，它们使用的都是同一系列的WIFI蓝牙二合一模块。本着格物的方法论，张老师以这一来自中国台湾的正基科技出品的WIFI模块为载体，为大家作了一些有关WIFI模块硬件基础的知识铺垫。
#
02
#

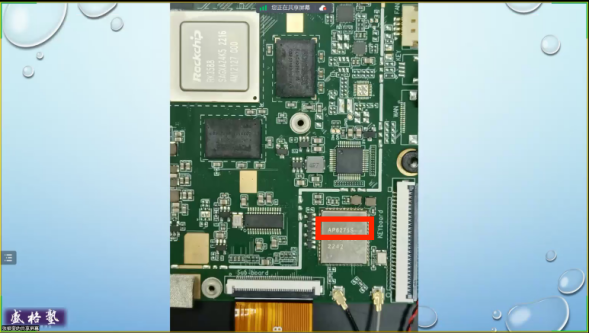

在GDK8和幽兰上，WIFI模块的硬件并未被集成到Soc内部，而是一块独立的芯片，打开机体的后盖就可以看到。软件上而言，其驱动也是单独编译的。

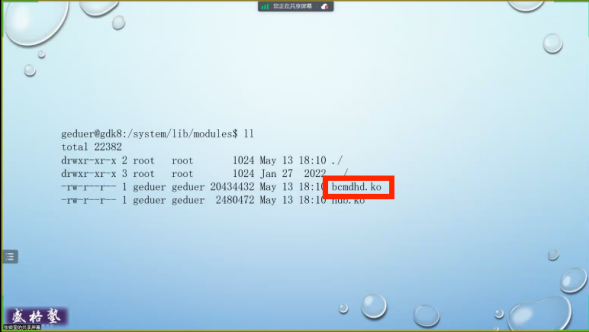

如上所述，WIFI模块的硬件来自中国台湾的正基科技（如下左图所示），但事实上在软件方面看到的却是美国博通的驱动——BCMDHD（Broadcom Dongle Host Driver）（如下右图所示）。BCMDHD是什么？又是怎么从正基变到了博通呢？
这是由于WIFI模块涉及通信协议的复杂逻辑，具有特殊性。

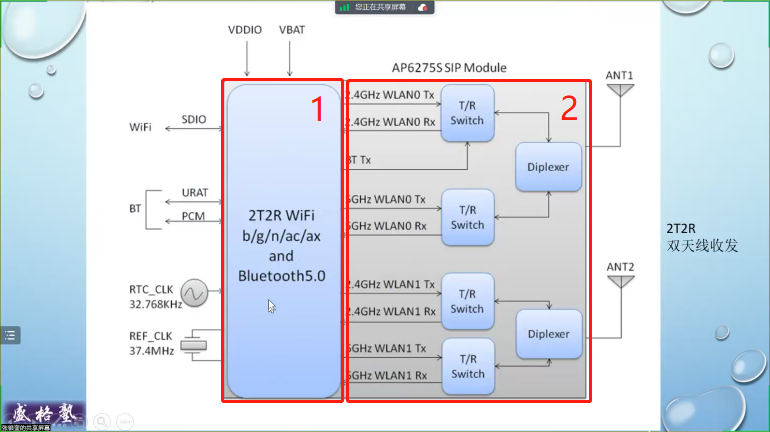

一方面，数据的加、解密，以及各种协议和包的处理等等需要一块芯片来处理数据逻辑（如下图框1所示）；另一方面，它也需要射频部分（如下图框2所示），以无线的形式收发数据等。
最初，这两部分是分开的，所占空间较大，而正基抓住了这一机会，把包含博通关键IP的核心芯片（框1）和自家的射频部分等（框2）封装在一起，即SIP（System In Package）。（详情请扫描文末二维码观看课程回放）
#
03
#

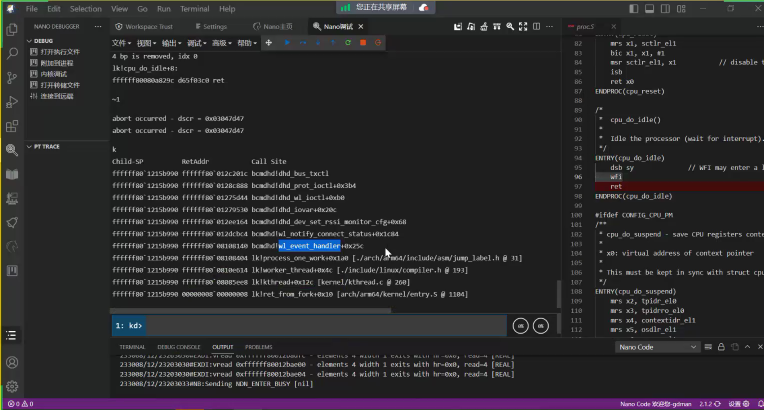

了解WIFI模块的硬件基础之后，张老师仍然带大家上调试器，从准备符号、发送、接收，到中断，从调用栈理解LINUX的TCP/IP协议栈。
而发起中断时，除上文提到的两家企业，代码中还体现了第三家企业的存在——Synopsys。

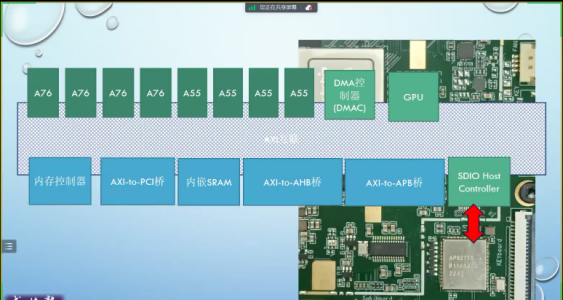

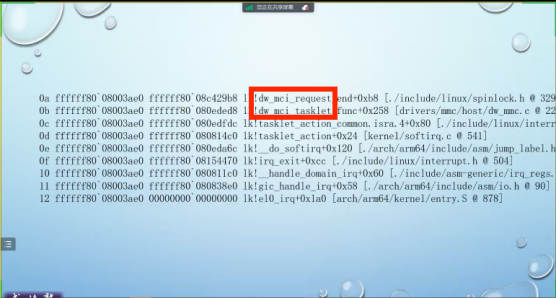

WIFI模块通过其中的射频部分跟网络联通，那它又是如何与主CPU连接的呢？答案是通过SDIO总线控制器，这也是代码中dw（DW是DesignWare的缩写）的来源。（详情请扫描文末二维码观看课程回放）

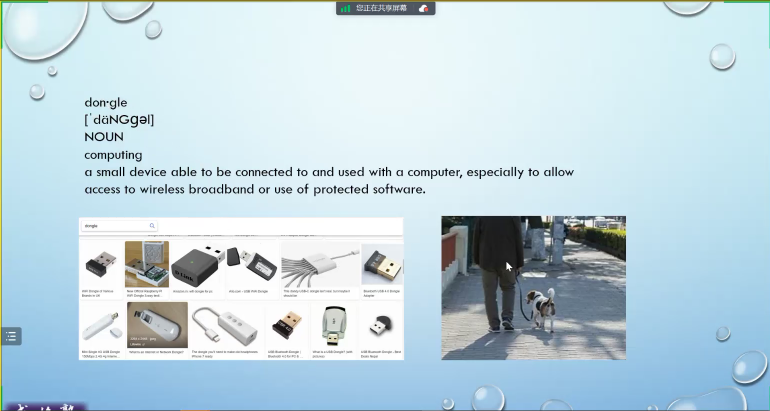

而开头提到的BCMDHD中的DHD则是Dongle Host Driver，代表ARM中外围设备与主机端的一种连接方式，如同X86中的PCIE，博通则称这种连接方式为DHD，张老师把这种连接方式类比为“一人牵一犬”。
