UML流程图

类之间的关系

继承 extends
实现 implements
依赖 dependency
聚合 aggregation
关联 association

从上面的关系入手解决类图之间图形代表关系的问题

类图

  • 一个类图应该包含这几个部分:类名称 , 属性名称 , 方法名称
  • 举例
    动物园类
接口

接口图

  • 一个类图应该包含这几个部分:类名称 , 属性名称 , 方法名称
  • 举例
    接口图
  1. 继承 extends

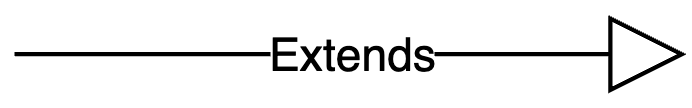

    实线 + 三角形

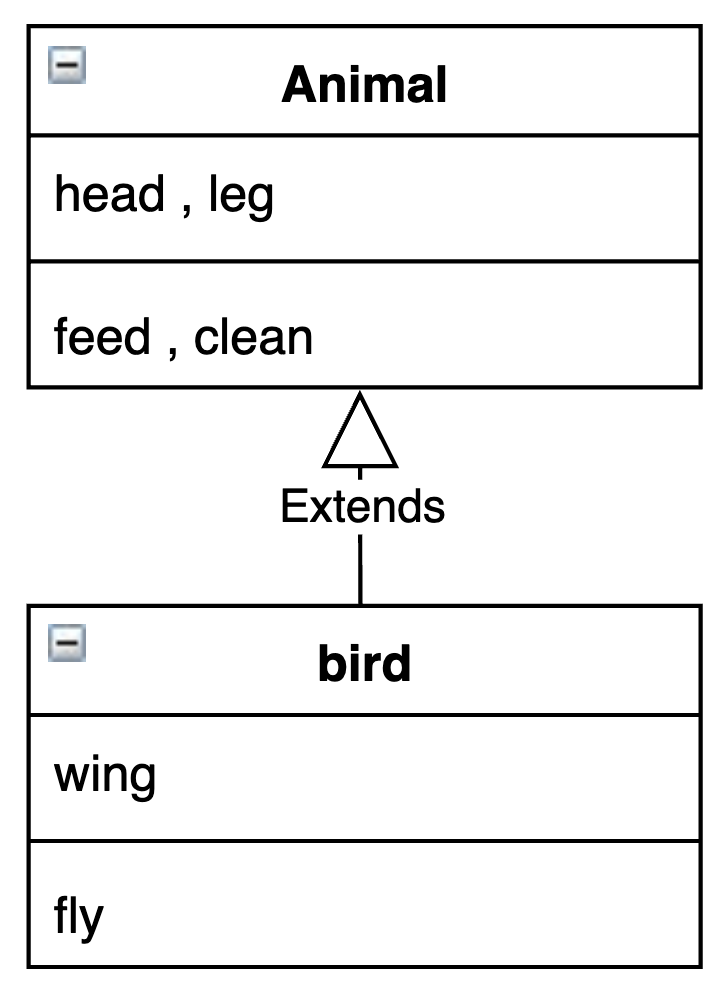

    举例
    bird继承了animal
  2. 实现 implements
  • 可以使用虚线和三角形

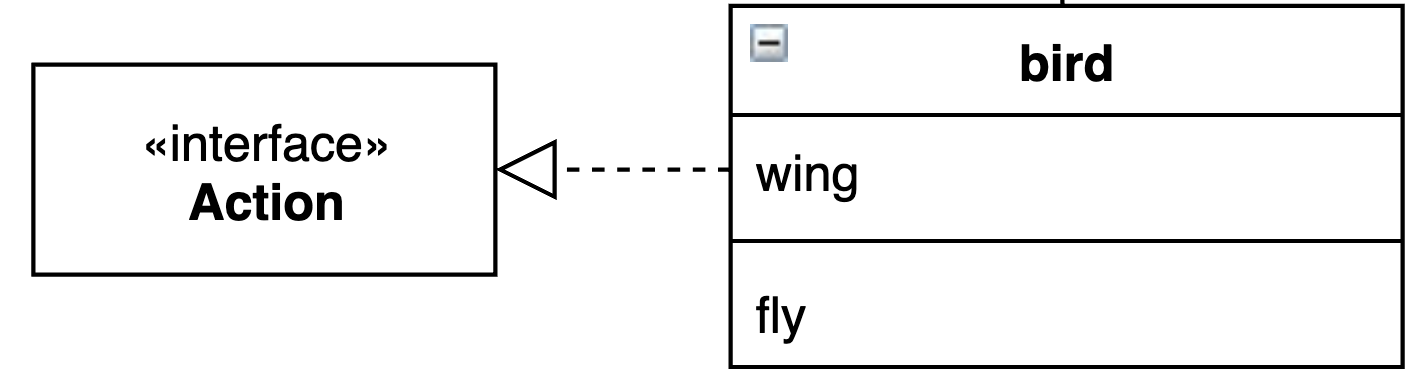

    实现动作接口
  • 也可以使用棒棒糖表示实现
  1. 依赖 dependency

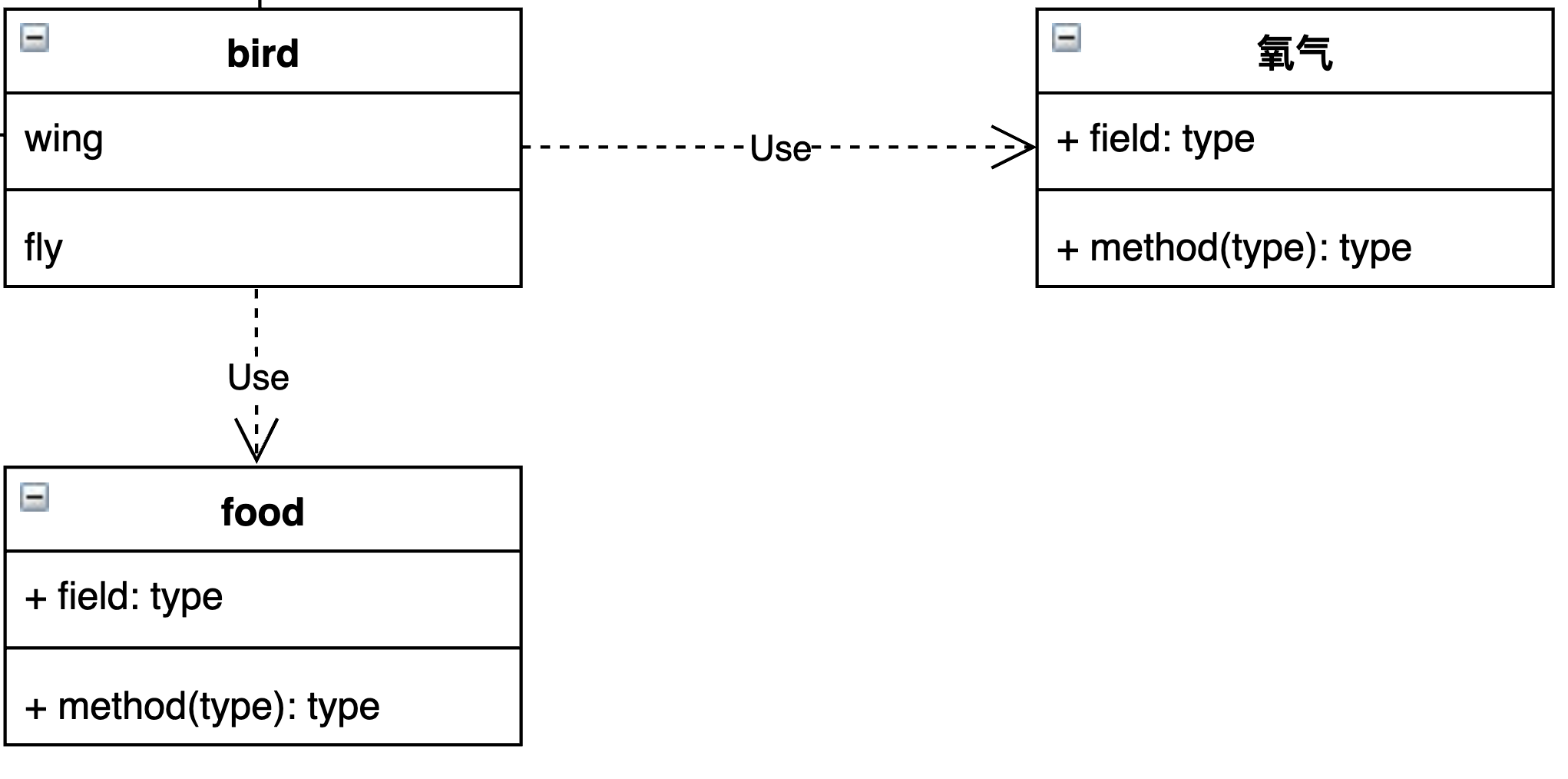

    其中一个类需要创造其他实例,或者@Autowired注入另一个对象需要使用依赖关系
    依赖关系
  2. 聚合 aggregation
  • 弱引用:关系是整体和一部分的关系 , 比如羊群和羊的关系,即使一只羊走丢了,羊群仍然叫做羊群
  • 符号表示
    弱引用
  • 强引用: 关系是部分和整体,生命周期相同,例如:鸟的翅膀和鸟
    强引用
  1. 关联 relation
  • 关联: 一个对象的实例与另一个对象存在固定的对应关系
  • 实线箭头表示
    关联关系
