下面我们说一下怎吗整合activiti的web modeler，当你完成web整合的时候，建议你看下这个人写的博客，总结出来，学习东西还是要懂原理，多看看源码，好多值得借鉴和学习的地方！

当你读完下面后，给你推荐这个人的博客，更好的深入连接源码：点击打开链接

1.web modeler

天下文章一大抄

Activiti版本是5.20，Modeler模块跟5.16 之前变化很大，相关的API已经大变样。

假设已经有SpringMVC的项目，只需要把以下文件复制到自己的项目中，包名可以改，但是在自动搜索类的时候请指定包路径。

配置文件如下：

<context:component-scan base-package="edu.xxx.web.rest" use-default-filters="false">
<context:include-filter type="annotation" expression="org.springframework.stereotype.Controller"/>
</context:component-scan>

上面是spring的一个重要配置点，红色字体的你可以根据你的实际路径指定。例如

    <!-- 自动扫描controller包下的所有类，使其认为spring mvc的控制器 -->
   	<!--  <context:component-scan base-package="com.changneng.sa.controller" /> -->
    <!-- 注解扫描包路径 -->
    <context:component-scan base-package="com.changneng.sa">
    	<context:include-filter type="annotation" expression="org.springframework.stereotype.Controller" />
  		<context:exclude-filter type="annotation" expression="org.springframework.stereotype.Service" />
		<context:exclude-filter type="annotation" expression="org.springframework.stereotype.Repository" />
    </context:component-scan>



    <!-- 配置多个 扫描不同的包 controller -->
    <context:component-scan base-package="org.activiti.rest.diagram"/>
    <context:component-scan base-package="org.activiti.rest.editor"/>
    <!-- 注解方式 扫描 -->
    <bean class="org.springframework.web.servlet.mvc.annotation.AnnotationMethodHandlerAdapter" />
    <bean class="org.springframework.web.servlet.mvc.annotation.DefaultAnnotationHandlerMapping" />
    <!-- springmvc注解驱动 -->
    <!-- 配置后 @RestController @ResponseBody返回JSON -->
    <mvc:annotation-driven>
        <mvc:message-converters>
            <bean class="org.springframework.http.converter.StringHttpMessageConverter"/>
            <bean class="org.springframework.http.converter.json.MappingJackson2HttpMessageConverter"/>
        </mvc:message-converters>
    </mvc:annotation-driven>

上面是我自己代码：只供参考。看一看源码中的代码，在看我下面说的

StencilsetRestResource这个类复制到自己的项目中去。Modeler相关的Rest入口

以下三个文件，我放到项目中的： edu.xxx.web.rest 这个位置。红字是你自己的路径spring配置中能知道别且注解进去就行，随你放

Modeler相关的页面文件

app-cfg.js文件也需要修改下，指定contextRoot为 /项目/service

以上截图中使用到的Activiti源码项目中的文件，可以到这里下载：

https://codeload.github.com/Activiti/Activiti/zip/master

还要检查Rest的入口路径是否与自己的项目路径一致。默认是这样：

@RequestMapping(value="/model/{modelId}/json", method = RequestMethod.GET, produces = "application/json")

我改成这样：

@RequestMapping(value="/service/model/{modelId}/json", method = RequestMethod.GET, produces = "application/json")

/项目路径/process-editor/modeler.html?modelId=xxx就可以访问到在线的模型编辑器了。请格外留意红色部分的路径，如果是在现有项目里升级Modeler，请修改相应的入口路径。

其实你按照上面的说去做，应该已经实现，不怎吗会写文档，下面补充一下，

现在运行项目，直接访问地址：http://localhost:端口号/项目名/modeler.html 会发现只有一个布局，各种功能及组件都没有显示出来，F12查看发现访问在线流程编辑器主页的时候会发现其访问了http://localhost:端口号/activiti-explorer/service/model//json 这个地址，实际上我现在还没有写后台。这说明了两个问题：一是前台页面应该是写死了url的。二是activiti应该有与之对应的jar包完成Activiti Modeler与个人项目的整合。

　　先查找前台页面会发现在editor-app文件夹下的app-cfg.js中全局访问路径/activiti-explorer/service 将activiti-explorer改成自己的项目名service路径会在web.xml中配置，可以更改。这个http://localhost:端口号/activiti-explorer/service/model//json 实际的调用地方在app.js中的一个方法中：


         /* Helper method to fetch model from server (always needed) */

         function
         fetchModel(modelId) {

         var
         modelUrl = KISBPM.URL.getModel(modelId);

         $http({method:
         'GET'
         , url: modelUrl}).

         success(
         function
         (data, status, headers, config) {

         $rootScope.editor =
         new
         ORYX.Editor(data);

         $rootScope.modelData = angular.fromJson(data);

         $rootScope.editorFactory.resolve();

         }).

         error(
         function
         (data, status, headers, config) {

         console.log(
         'Error loading model with id '
         + modelId +
         ' '
         + data);

         });

         }

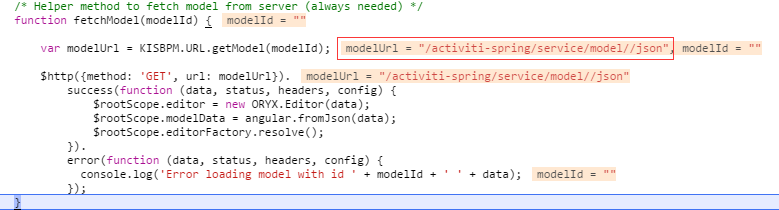

　　断点截图：

　　第二个问题实际上Activiti Modeler的后台服务官方是给出了的，都放在了activiti-modeler.jar包中，其采用的是spring-mvc的形式。所以在pom.xml中添加相关依赖：


         <dependency>

         <groupId>org.activiti</groupId>

         <artifactId>activiti-modeler</artifactId>

         <version>
         5.21
         .
         0
         </version>

         </dependency>

　　查看activiti-modeler源码，发现里面十分简单，一共只有三个类，对应着三个URL，分别是：

　　/editor/stencilset 用来加载并返回stencilset.json文件的内容

　　/model/{modelId}/json 这个就是访问的那个url了，通过部署的modelId模型编辑源

　　/model/{modelId}/save 这个是用来保存编辑的模型

　　知道这些之后，我们再在resources文件夹下创建一个spring-mvc-modeler.xml用于提供对Activiti Modeler后台URL的支持。


         <?xml version=
         "1.0"
         encoding=
         "UTF-8"
         ?>

         <beans xmlns=
         "http://www.springframework.org/schema/beans"

         xmlns:xsi=
         "http://www.w3.org/2001/XMLSchema-instance"

         xmlns:context=
         "http://www.springframework.org/schema/context"

         xmlns:mvc=
         "http://www.springframework.org/schema/mvc"

         xsi:schemaLocation="http:
         //www.springframework.org/schema/beans

         http:
         //www.springframework.org/schema/beans/spring-beans.xsd

         http:
         //www.springframework.org/schema/context

         http:
         //www.springframework.org/schema/context/spring-context.xsd

         http:
         //www.springframework.org/schema/mvc

         http:
         //www.springframework.org/schema/mvc/spring-mvc.xsd">

         <!-- mvc中只扫controller层，而modeler模块也只有controller层-->

         <context:component-scan base-
         package
         =
         "org.activiti.rest.editor"
         >

         <context:include-filter type=
         "annotation"
         expression=
         "org.springframework.stereotype.Controller"
         />

         </context:component-scan>

         <!-- modeler需要自动注入ObjectMapper -->

         <bean id=
         "objectMapper"
         class
         =
         "com.fasterxml.jackson.databind.ObjectMapper"
         />

         <mvc:annotation-driven />

         </beans>

　　在web.xml中配置路径分发：请求分配器


         <servlet>

         <servlet-name>ModelerServlet</servlet-name>

         <servlet-
         class
         >org.springframework.web.servlet.DispatcherServlet</servlet-
         class
         >

         <init-param>

         <param-name>contextConfigLocation</param-name>

         <param-value>classpath:spring-mvc-modeler.xml</param-value>

         </init-param>

         <load-on-startup>
         1
         </load-on-startup>

         </servlet>

         <servlet-mapping>

         <servlet-name>ModelerServlet</servlet-name>

         <!-- url要与app-cfg.js中配置的一致 -->

         <url-pattern>/service/*</url-pattern>

         </servlet-mapping>

注意： 这句话是放屁的一句话，我也是复制的网上的资源，你要理解web.xml中配置拦截的意思，是

/service/* 看你怎吗拦截，我是.do拦截，那么你就要修改editor-app/configuration/url-config.js中的请求，全改成.do的

var KISBPM = KISBPM || {};

KISBPM.URL = {

    getModel: function(modelId) {
        return ACTIVITI.CONFIG.contextRoot + '/model/' + modelId + '/json.do';
    },

    getStencilSet: function() {
        return ACTIVITI.CONFIG.contextRoot + '/editor/stencilset.do?version=' + Date.now();
    },

    putModel: function(modelId) {
        return ACTIVITI.CONFIG.contextRoot + '/model/' + modelId + '/save.do';
    }
};

配置完成后，启动项目不会报错，但是访问依旧是404not found，/项目名/service/model//json 查看后台，方法没有被执行，这个可能是少了中间的参数，url没有匹配。先看前台url配置。url是配置在了configuration文件夹下的url-config中。继续查找源码，看是哪里调用了这个方法，在app.js中发现：


         /**

         * Initialize the Oryx Editor when the content has been loaded

         */

         $rootScope.$on(
         '$includeContentLoaded'
         ,
         function
         (event) {

         if
         (!$rootScope.editorInitialized) {

         ORYX._loadPlugins();

         var
         modelId = EDITOR.UTIL.getParameterByName(
         'modelId'
         );

         fetchModel(modelId);

         ...

         }

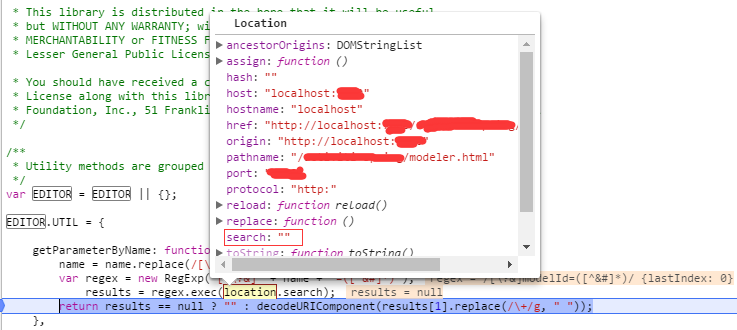

　　EDITOR.UTIL.getParameterByName('modelId')，查找源码在editor-utils.js中找到这块代码：


         getParameterByName:
         function
         (name) {

         name = name.replace(/[\[]/,
         "\\["
         ).replace(/[\]]/,
         "\\]"
         );

         var
         regex =
         new
         RegExp(
         "[\\?&]"
         + name +
         "=([^&#]*)"
         ),

         results = regex.exec(location.search);

         return
         results ==
         null
         ?
         ""
         : decodeURIComponent(results[1].replace(/\+/g,
         " "
         ));

         },

这样就很明显了，在访问这个界面的时候要带上查询参数，必须访问地址http://localhost:端口号/项目名/modeler.html?modelId=xx。这样查询的url就是/model/xx/json了。但是这样之后还是报错404，这回要看后台是否哪里配置有问题了。

查看后台日志，发现里面的方法是被执行了，这证明URL是匹配上了。日志提示了下面一段话：org.springframework.web.servlet.DispatcherServlet.noHandlerFound(1120) | No mapping found for HTTP request with URI [/activiti-spring/service/model/1/model/1/json] in DispatcherServlet with name 'ModelerServlet'。这就相当于url前面多了model/1/这段。查看源码，断点调试：


         @RequestMapping
         (value=
         "/model/{modelId}/json"
         , method = RequestMethod.GET, produces =
         "application/json"
         )

         public
         ObjectNode getEditorJson(
         @PathVariable
         String modelId) {

         ObjectNode modelNode =
         null
         ;

         Model model = repositoryService.getModel(modelId);

         if
         (model !=
         null
         ) {

         try
         {

         if
         (StringUtils.isNotEmpty(model.getMetaInfo())) {

         modelNode = (ObjectNode) objectMapper.readTree(model.getMetaInfo());

         }
         else
         {

         modelNode = objectMapper.createObjectNode();

         modelNode.put(MODEL_NAME, model.getName());

         }

         modelNode.put(MODEL_ID, model.getId());

         ObjectNode editorJsonNode = (ObjectNode) objectMapper.readTree(

         new
         String(repositoryService.getModelEditorSource(model.getId()),
         "utf-8"
         ));

         modelNode.put(
         "model"
         , editorJsonNode);

         }
         catch
         (Exception e) {

         LOGGER.error(
         "Error creating model JSON"
         , e);

         throw
         new
         ActivitiException(
         "Error creating model JSON"
         , e);

         }

         }

         return
         modelNode;

         }

         }

　　这里看不出什么问题，后来仔细检查，modeler.xml中只配了扫描包，忘记配置<mvc:annotation-driven />。好吧，现在修正了这个问题。至于为什么报了个那么奇怪的错误，暂时没研究。修正之后还是有问题Cannot read property 'namespace' of undefined。这个问题是由于我是直接访问的，看上面的代码也很清楚，首先要创建一个model才会拿着创建的modelId，跳转到这个界面，不然返回数据为空，是无法接下去渲染的。

看文你还不懂，你就下载这个非maven的一个项目： http://download.youkuaiyun.com/detail/adminjesseli/9756021

成功后，你可能还需要这个http://download.youkuaiyun.com/detail/adminjesseli/9755970

我也是整合网上资源，自己搭建的不想写，因为我没有独立的dome，若要是给你的项目源码看，可能会更不好懂，希望能帮到你！
