5、SRS4.0源代码分析之RTMP拉流处理

目标：

上一节分析了SRS针对推流客户端的处理逻辑，这里接下来分析针对拉流客户端的处理逻辑。

SRS拉流端处理逻辑简单说就是SrsRtmpConn::do_playing()协程从SrsLiveConsumer对象中不断读取数据并转发给拉流客户端的过程。另外，在这个过程中，如果服务器处于edge模式，还有一个回源拉流的处理过程需要重点分析。

---

内容：

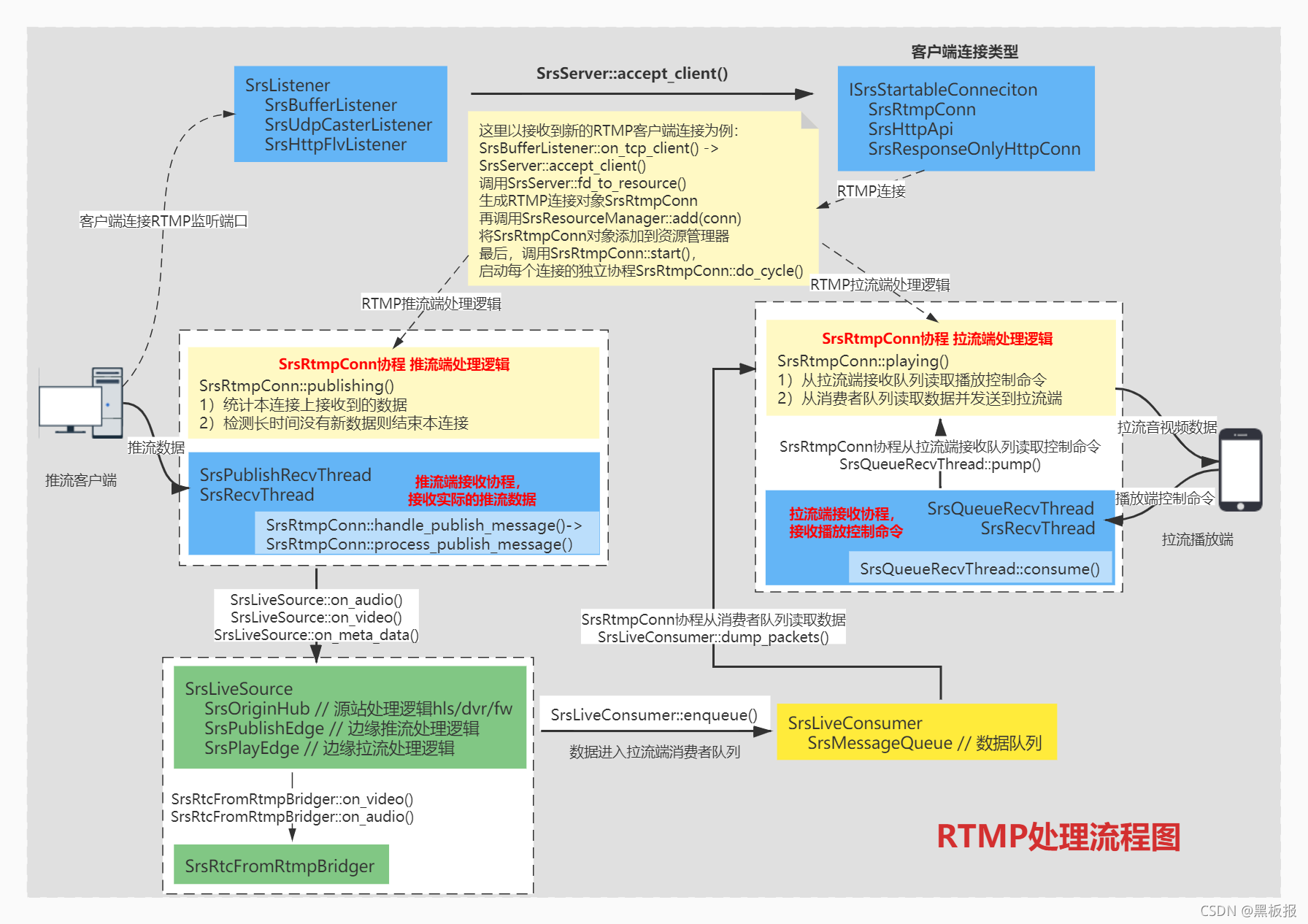

1、拉流端整体处理流程

拉流客户端与服务器之间的协议交互流程：

SrsRtmpConn::stream_service_cycle()函数中通过SrsRtmpServer::identify_client()识别客户端类型，如果是拉流客户端，则进入SrsRtmpConn::playing()处理

srs_error_t SrsRtmpConn::stream_service_cycle()
{


    rtmp->identify_client(&info->type);

    // 对于推流端，每个推流端通过fetch_or_create函数生成一个对应的SrsLiveSource对象
    // 对于拉流端，
    // 1)如果本机已经有对应推流端的SrsLiveSource对象,则根据拉流地址字符串(/live/stream)直接获取
    // 2)如果本机没有对应推流端的SrsLiveSource对象，这里则会创建一个SrsLiveSource对象
    //   并在后续的SrsRtmpConn::playing()函数中，根据edge模式有一个回源拉流的操作
    _srs_sources->fetch_or_create(req, server, &source);

    switch (info->type) {


        case SrsRtmpConnPlay:
            rtmp->start_play(info->res->stream_id); // 发送拉流响应报文
            http_hooks_on_play(); // 执行HTTP回调处理，对外通知客户端拉流开始
            playing(source);  // 拉流处理逻辑
            http_hooks_on_stop();  //执行HTTP回调处理，对外通知客户端拉流结束
            return err;
    }
}

SrsRtmpConn::playing()处理的逻辑：

• 1、如果是源站，支持源站集群，且本地没有当前需要的拉流，则向配置的协同源站查询，最终将查询结果通知拉流客户端
• 2、为每个拉流端创建一个SrsLiveConsumer消费者对象，并与推流端SrsLiveSource对象绑定，将source中缓存的meta和GOP数据发送到消费者队列
• 3、创建并启动一个拉流端接收协程，此协程主要工作是接收拉流客户端的播放控制命令(暂停、继续)
• 4、真正的拉流协程do_playing()就阻塞在条件变量mw_wait，等待有新数据时被唤醒。

srs_error_t SrsRtmpConn::playing(SrsLiveSource* source)
{


    // 这里判断本机是源站模式，且支持源集群，且当前source对象并没有客户端推流，才进入此分支
    // 这个分支基本上包括了源站集群的全部处理逻辑
    if (!info->edge && _srs_config->get_vhost_origin_cluster(req->vhost) && source->inactive()) {


        // 从配置文件中读取其它协同工作源站的地址
        vector<string> coworkers = _srs_config->get_vhost_coworkers(req->vhost);
        // 向每个协同工作源站查询是否存在指定的流(/live/stream)
        for (int i = 0; i < (int)coworkers.size(); i++) {


            // 向配置的协同源站发起HTTP查询请求
            SrsHttpHooks::discover_co_workers(url, host, port)；

            // 根据协同工作源站返回的信息生成新URL
            string rurl = srs_generate_rtmp_url(host, port, req->host, req->vhost, );

            if (host.empty() || port == 0) {

    continue; } // 如果是无效URL，则继续查询

            // 使用新生成的URL向客户端返回重定向响应
            rtmp->redirect(req, rurl, accepted);
            return srs_error_new(ERROR_CONTROL_REDIRECT, "redirected");
        }
    }

    // 为每个拉流端创建一个SrsLiveConsumer消费者对象，并与SrsLiveSource对象绑定
    // 这个函数内部包括了edge模式下，edge站点回源拉流的详细处理，这是一个非常重要的特性，需要单独分析
    // 这里我们暂时认为，通过此函数的处理，拉流端需要的数据流，已经被推送到了本站点
    source->create_consumer(consumer);

    // 这里每次创建一个新的消费者对象时，都会首先将source中缓存的meta和GOP数据发送到消费者队列
    source->consumer_dumps(consumer);

    // 创建并启动一个拉流端接收协程，此协程主要工作是接收客户端的播放控制命令(暂停、继续)
    SrsQueueRecvThread trd(consumer, rtmp, SRS_PERF_MW_SLEEP, );
    trd.start();

    do_playing(source, consumer, &trd); // 进入拉流处理逻辑

    trd.stop(); // 拉流结束
    return err;
}

拉流端接收协程SrsQueueRecvThread trd的处理逻辑和推流端接收协程完全一致（在srs_app_recv_thread.cpp文件中）

• 1、调用SrsRtmpServer::recv_message()->SrsProtocol::recv_message()接收一个完整的RTMP数据包。
• 2、调用ISrsMessageConsumer::consume()虚接口向外复制数据，此时实际调用的接口是SrsQueueRecvThread::consume()。
• 3、最终数据包被保存到SrsQueueRecvThread对象的std::vector<SrsCommonMessage*>queue队列，并调用SrsLiveConsumer::wakeup()接口，唤醒条件变量mw_wait，因为真正的拉流协程do_playing()就阻塞在条件变量mw_wait，等待有新数据时被唤醒。

srs_error_t SrsRecvThread::do_cycle()
{

   <
