4、SRS4.0源代码分析之RTMP推流处理

目标：

    本章我们将分析SRS4.0 RTMP服务模块与推流相关的代码处理逻辑。

---

内容：

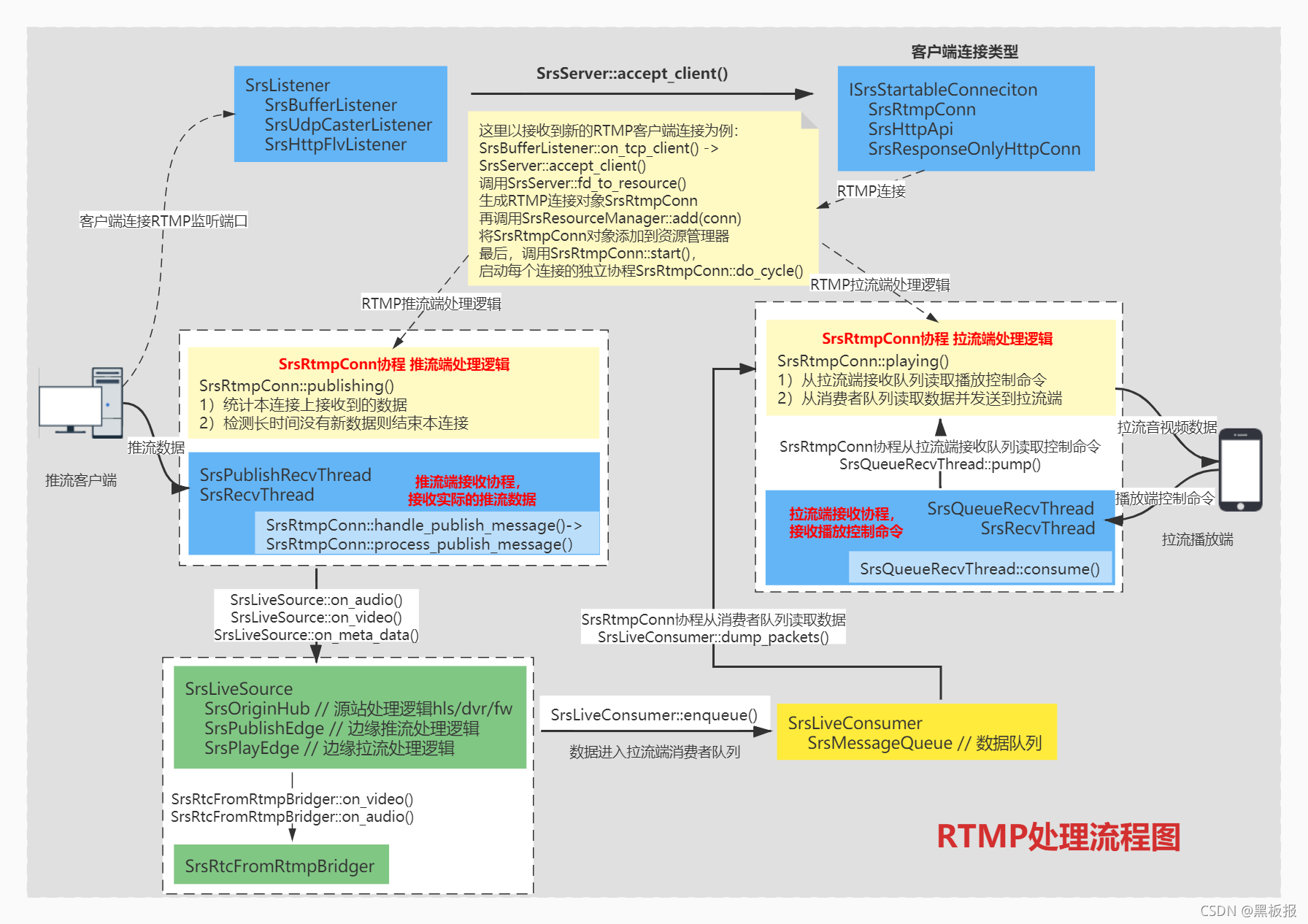

    根据上节内容可知，SRS4.0针对RTMP推流客户端的处理逻辑，主要在协程SrsRtmpConn::stream_service_cycle()中通过调用SrsRtmpConn::publishing()函数进行处理。（为了方便理解，下面函数使用了简化后的伪代码，但不影响理解函数的主流程）
1、检测是否可以向当前的source对象推流，如果source的状态是已经有人在推流了，则acquire_publish函数返回失败。
2、创建推流端接收协程SrsPublishRecvThread，这个协程用于实际接收客户端向服务器发送的推流数据。
3、SrsRtmpConn协程将在do_publishing函数内部循环处理，主要工作是统计接收的数据，监控上述接收协程。

srs_error_t SrsRtmpConn::publishing(SrsLiveSource* source)
{


    http_hooks_on_publish();   // 此回调函数向外通知客户端推流开始

    // 检测是否可以向当前的source对象推流，如果source的状态是已经有人在推流了，则acquire_publish函数返回失败
    if ((err = acquire_publish(source)) == srs_success)
    {


        // 创建推流端接收协程，这个协程用于实际接收客户端向服务器发送的推流数据
        SrsPublishRecvThread rtrd(rtmp, req, srs_netfd_fileno(stfd), 0, this, source, );

        // SrsRtmpConn协程将在do_publishing函数内部循环处理，
        // 同时do_publishing函数内部还会启动SrsPublishRecvThread协程
        err = do_publishing(source, &rtrd);

        rtrd.stop();  // 执行到这里，表示SrsRtmpConn协程退出循环，这里是主动结束之前创建的接收协程
    }

    release_publish(source); // 推流结束，释放source中的推流信息

    http_hooks_on_unpublish();   // 此回调函数向外通知客户端推流结束
}

SrsRtmpConn协程在推流端的处理，主要工作是统计接收的数据，并检测如果没有接收到新数据，则结束协程

srs_error_t SrsRtmpConn::do_publishing(SrsLiveSource* source, SrsPublishRecvThread* rtrd)
{


    rtrd->start();  // 启动接收协程
    while (true) {

     // conn协程好像主要做统计工作，以及判断接收数据超时后退出do_publishing

        if ((err = trd->pull()) != srs_success)  // 协程运行出错，则结束协程
            return srs_error_wrap();

        if (nb_msgs == 0) {


            rtrd->wait(20秒);  // 如果是第一次接收报文，conn协程在此阻塞20秒
        }
        else {


            rtrd->wait(5秒);   // 如果是普通接收报文，conn协程在此阻塞5秒
        }

        if ((rtrd->error_code()) != srs_success)
            return srs_error_wrap(); // 如果接收协程错误则退出循环，结束协程

        if (rtrd->nb_msgs() <= nb_msgs)
            return srs_error_wrap(); // 超时检测发现没有接收到新数据则退出循环，结束协程

        nb_msgs = rtrd->nb_msgs(); // 更新数据，此变量是int64，不用担心溢出翻转
        stat->on_video_frames();  // 通过单件类SrsStatistic，刷新每条流的接收视频帧计数
    }
}

推流端接收协程的创建和处理逻辑：
在创建SrsPublishRecvThread对象时，它的构造函数会同时创建一个SrsRecvThread协程对象，所以，真正的推流端接收协程是SrsRecvThread::do_cycle()

SrsPublishRecvThread::SrsPublishRecvThread()
    : trd(this, rtmp_sdk, tm, parent_cid)
{


}

srs_error_t SrsRecvThread::cycle() {


    rtmp->set_recv_timeout(SRS_UTIME_NO_TIMEOUT); // 设置为阻塞式读取
    do_cycle();  //
    rtmp->set_recv_timeout(timeout); // 读取连接结束，恢复默认timeout
}

srs_error_t SrsRecvThread::do_cycle()
{


    rtmp->recv_message(&msg); // 此函数用于得到一个完整RTMP Message消息，即一个完整的音频帧或视频帧
                              // 到此我们大概知道，具体的RTMP协议都封装在SrsRtmpServer类中
                              // 对于初学者，可以先不关心SrsRtmpServer类的实现细节
    pumper->consume(msg);  // 对于推流端，这里的pumper对象类型为SrsPublishRecvThread
                           // 对于拉流端，这里的pumper对象类型为SrsQueueRecvThread
}

// 接收推流端数据并处理
srs_error_t SrsPublishRecvThread::consume(SrsCommonMessage* msg)
{


    _conn->handle_publish_message(_source, msg); // 最终，SrsRtmpConn接收推流报文

    if (++nn_msgs_for_yield_ >= 15) {


        nn_msgs_for_yield_ = 0;
        srs_thread_yield();   // 连续接收15帧数据后，当前协程主动让出CPU
    }
}

处理一个完整的RTMP报文

srs_error_t SrsRtmpConn::handle_publish_message()
{


    // 这里是接收AMF编码的RTMP控制命令，实际上好像意义不大，更多可能是防错处理
    if (msg->header.is_amf0_command() || msg->header.is_amf3_command())
    {


        rtmp->decode_message(msg, &pkt);
        if (dynamic_cast<SrsFMLEStartPacket*>(pkt)) {


            SrsFMLEStartPacket* unpublish = dynamic_cast<SrsFMLEStartPacket*>(pkt);
            rtmp->fmle_unpublish(); // for fmle, drop others except the fmle start packet.
        }
        return err;
    }

    // 处理RTMP相关的video, audio, MetaData（元数据）报文，
    // 首先处理的是MetaData报文
    // 其次是视频第一帧AVC sequence header和音频第一帧AAC sequence header
    // 最后是普通的音视频数据帧
    process_publish_message(source, msg);   // video, audio, data message
}

按照RTMP协议，推拉流过程中:

1. 首先，发送的总是是MetaData报文
2. 其次，是视频第一帧AVC sequence header和音频第一帧AAC sequence header
3. 最后，是普通的音视频数据帧

srs_error_t SrsRtmpConn::process_publish_message()
{


    if (info->edge) {


        // 如果sever工作在edge模式，则调用此接口向源站转发报文，然后直接返回
        // 此时可以看到，edge模式下，SRS属于纯转发，所以不会在本地做HLS（ts、m3u8文件）处理
        // 同样，对于edge模式下的，推流处理逻辑主要在SrsPublishEdge和SrsEdgeForwarder类实现
        // 对于初学者，可暂时不关注这两个类，只要知道SRS对edge模式的设计规格是：
        // 推流到edge上时，edge会直接将流转发给源站；播放edge上的流时，edge会回源拉流。
        return  source->on_edge_proxy_publish(msg);
    }

    // 非edge模式，报文分类传入source对象
    if (msg->header.is_audio()) {

     // 音频报文处理分支
        return source->on_audio(msg);
    }

    if (msg->header.is_video()) {

     // 视频报文处理分支
        return source->on_video(msg);
    }

    if
