上采样的方式

上采样的方式

1、双线性插值

线性插值： 插值函数为一次多项式的插值方式。线性插值的几何意义为利用A点和B点的直线来近似表示原函数。线性插值可以用来近似代替原函数，也可以用来计算得到查表过程中没有的数值。

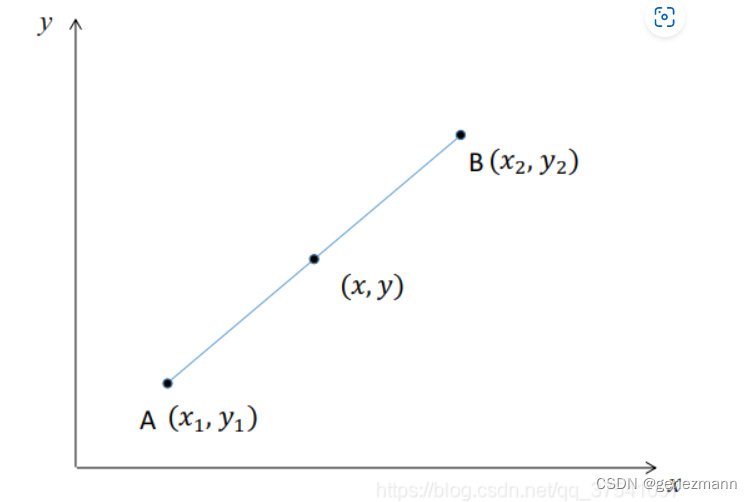

如下图所示，假设已知$y_1=f(x_1),y_2=f(x_2)$， 现在要通过线性插值的方式得到区间$[x_1,x_2]$内任何一点的$f(x)$值。

通过上图很容易得到以下公式：
$$\frac{y-y_1}{x-x_1}=\frac{y_2-y_1}{x_2-x_1}$$
变换可以得到：
$$y=\frac{x_2-x}{x_2-x_1}{y}_1+\frac{x-x_1}{x_2-x_1}{y}_2$$
双线性插值

双线性插值， 又称双线性内插，在数学上，双线性插值是由两个变量的插值函数的线性插值扩展，其核心思想是在两个方向分别进行一次线性插值

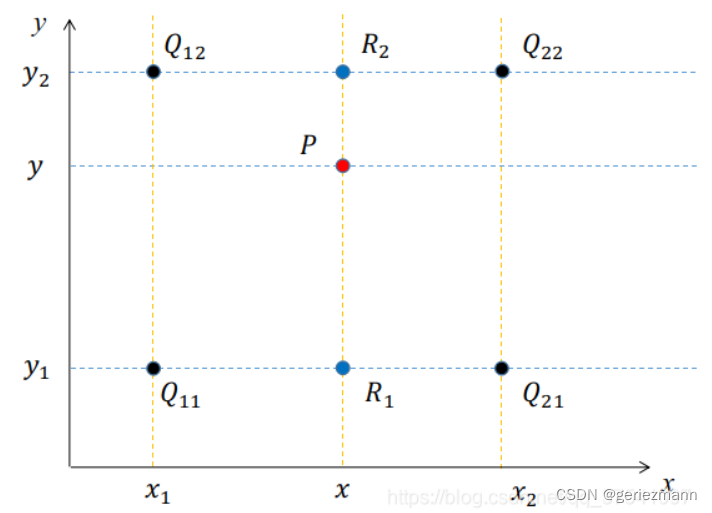

通过以上介绍我们知道，双线性插值就是分别在两个方向上分别进行一次简单的线性插值。如下图所示，每个点的数值是由$z=f(x,y)$即x, y两个变量决定。下图可理解为沿z轴方向的俯视图。我们已知$Q_{11},Q_{12},Q_{21},Q_{22}$四个点中插入一个点p， 并算出p点的值。

根据上图我们已知$Q_{11},Q_{12},Q_{21},Q_{22}$四个点的值：
$$\begin{gathered} f(Q_{11})=F(x_1,y_1) \\ f(Q_{12})=F(x_1,y_2) \\ f(Q_{21})=F(x_2,y_1) \\ F(Q_{22})=F(x_2,y_2) \end{gathered}$$
在求P点之前，首先根据线性插值的方法求得$R_1$, $R_2$的值，对于$R_1$点，我们可以根据$Q_{11},Q_{21}$两个点根据线性插值的办法得到，而$Q_{11},Q_{21}$两个点的y值是相同的，所以两点的连线可看作只关于x一个变量的函数。

根据上述线性插值公式，可以求得$R_1$点的值：
$$f(R_1)=\frac{x_2-x}{x_2-x_1}f(Q_{11})+\frac{x-x_1}{x_2-x_1}f(Q_{21})$$
同理，求得$R_2$点的值：
$$f(R_2)=\frac{x_2-x}{x_2-x_1}f(Q_{12})+\frac{x-x_1}{x_2-x_1}f(Q_{22})$$
得到$R_1，R_2$的插值后，接着我们去计算P点的插值。$R_1, R_2 $两个点的x值是相同的，所以两点的连线可看做只关于y 一个变量的函数。通过线性插值公式可以得
$$f(P)=\frac{y_2-y}{y_2-y_1}f(R_1)+\frac{y-y_1}{y_2-y_1}f(R_2)$$
带入$f(R_1),f(R_2)$,
$$\begin{gathered} f(P)=\frac{x_2-x}{x_2-x_1}\frac{y_2-y}{y_2-y_1}f(Q_{11})+\frac{x-x_1}{x_2-x_1}\frac{y_2-y}{y_2-y_1}f(Q_{21}) \\ +\frac{x_2-x}{x_2-x_1}\frac{y-y_1}{y_2-y_1}f(Q_{12})+\frac{x-x_1}{x_2-x_1}\frac{y-y_1}{y_2-y_1}f(Q_{22}) \end{gathered}$$

---

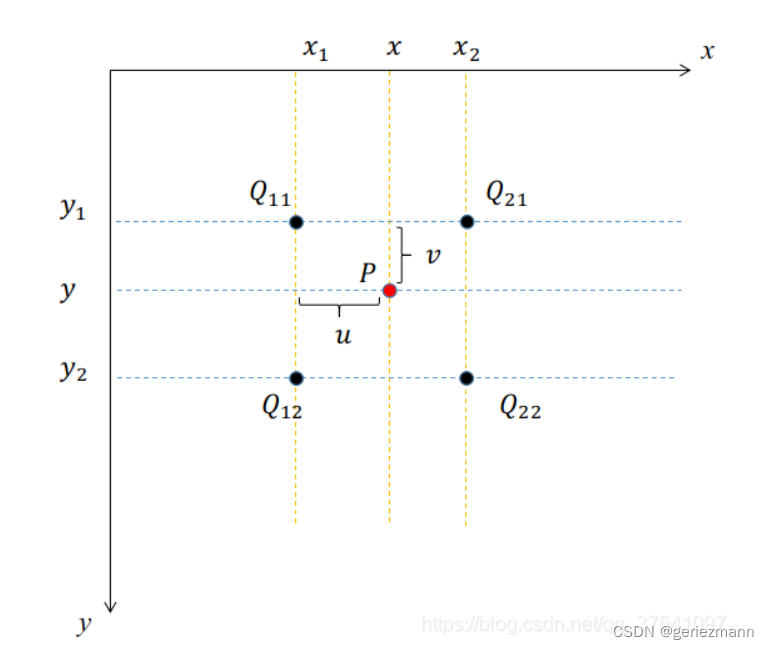

在图像中，常见的坐标如下图所示，以图像左上角为坐标原点，水平向右为x轴正方向，竖直向下为y轴正方向。注意像素值是从（0， 0）点开始，假设我们在图像中插入一个点P, 离P点最近的相邻四个像素点是$Q_{11},Q_{12},Q_{21},Q_{22}$并利用双线性插值的方法求其值。

• 由于$Q_{11},Q_{12},Q_{21},Q_{22}$四个点是图像中相邻的像素，故有：

  $x_2-x_1=1,y_2-y_1=1$

• 带入公式进一步化简可得：
  $$\begin{gathered} f(P)=(x_2-x)(y_2-y)f(Q_{11})+(x-x_1)(y_2-y)f(Q_{21}) \\ +(x_2-x)(y-y_1)f(Q_{12})+(x-x_1)(y-y_1)f(Q_{22}) \end{gathered}$$

• 令：
  $$x-x_1=u,y-y_1=v$$

• 带入公式可得：
  $f(P)=(1-u)(1-v)f(Q_{11})+u(1-v)f(Q_{21})+(1-u)vf(Q_{12})+uvf(Q_{22})$

• 然后令：
  $$\begin{gathered} x_1=i,y_1=j \\ f(Q_{11})=f(i,j) \end{gathered}$$

• 那么有：
  $$\begin{gathered} f(Q_{11})=f(i,j),f(Q_{12})=f(i,j+1) \\ f(Q_{21})=f(i+1,j),f(Q_{22})=f(i+1,j+1) \end{gathered}$$

• 进一步带入公式得：
  $$f(P)=(1-u)(1-v)f(i,j)+u(1-v)f(i+1,j)+(1-u)vf(i,j+1)+uvf(i+1,j+1)$$

2、反卷积（转置卷积）

在语义分割或者GAN网络中比较常见，其主要作用是用来上采样

对于转置卷积需要注意的是：

• 转置卷积不是卷积的逆运算
• 转置卷积也是卷积

(带你理解转置卷积（反卷积）_史丹利复合田的博客-优快云博客_转置卷积和反卷积

转置卷积不是卷积的逆运算（一般卷积操作是不可逆的），它只能恢复到原来的大小（shape)数值与原来不同。转置卷积的运算步骤可以归为以下几步：

• 在输入特征图元素间填充s-1行，列0（其中s表示转置卷积的步距）
• 在输入特征图四周填充k-p-1行，列0(其中k表示转置卷积的kernel_size大小，p为转置卷积的padding, 注意这里的padding和卷积操作有些不同）
• 将卷积核参数上下，左右翻转
• 做正常卷积运算（填充0， 步距1）

转置卷积操作后特征图的大小可以通过如下公式计算：
$$\begin{gathered} H_{out}=(H_{in}-1)\times stride[0]-2\times padding[0]+kerne{l}_{s}ize[0] \\ {W}_{out}=(E_{in}-1)\times stride[1]-2\times padding[1]+kerne{l}_{s}ize[1] \end{gathered}$$
其中stride[0]表示高度方向的stride, padding[0]表示高度方向的padding， kernel_size[0]表示高度方向的kernel_size, 通过上面公式可以看出padding越大，输出的特征矩阵高宽越小。

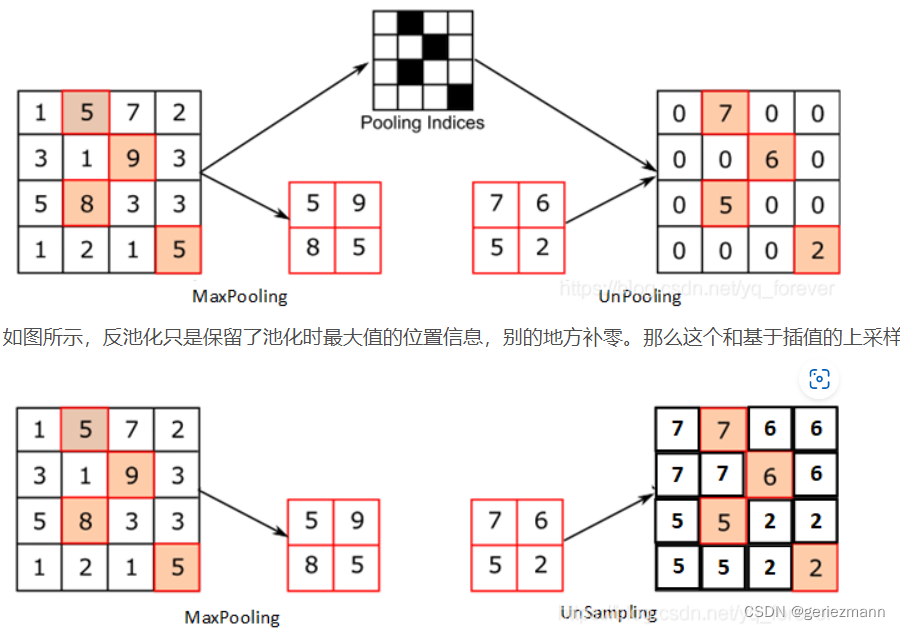

3、反池化

与池化相反，是把图片从小变大的操作，严格意义上讲， 池化过程中丢失了很多信息，是不可逆的，反池化只是一个近似恢复的操作。

4、upsampling 上采样

最常见的技术为插值，即把分辨率低的图片放大到需要的大小，再用插值的方法补齐像素的值。
