2022/10/5——基于stm32mp157a的IIC实验

IIC总线是PHLIPS公司在八十年代初推出的一种串行的半双工同步总线，主要用于连接整体电路。

IIC总线为两线制，只有两根双向信号线。一根是数据线SDA，另一根是时钟线SCL。

 IIC的四种时序:

①、起始信号——在SCL为高电平期间，SDA(数据线)从高电平到低电平的变化（下降沿）

②、停止信号——在SCL为高电平期间，SDA(数据线)从低电平到高电平的变化（上升沿）

③、数据传输——时钟信号在高电平期间，数据线上的数据必须保持稳定；时钟信号在低电平期间，数据线上的数据允许发生变化

④、应答信号和非应答信号——发送器在发送完8位的数据位之后，接收器必须在第9个时钟周期，返回一个应答信号(0)，或者非应答信号(1)

四种IIC协议

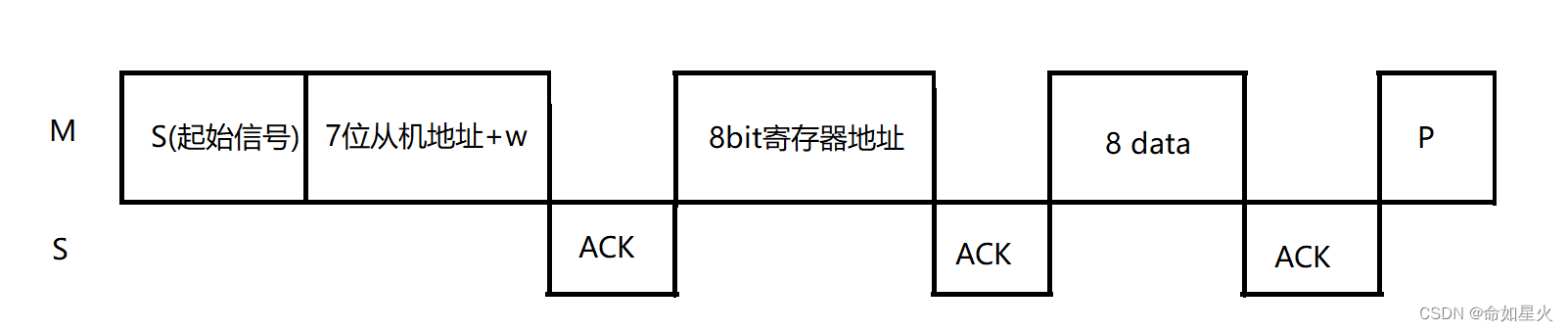

 ①、主机给从机发送一个字节

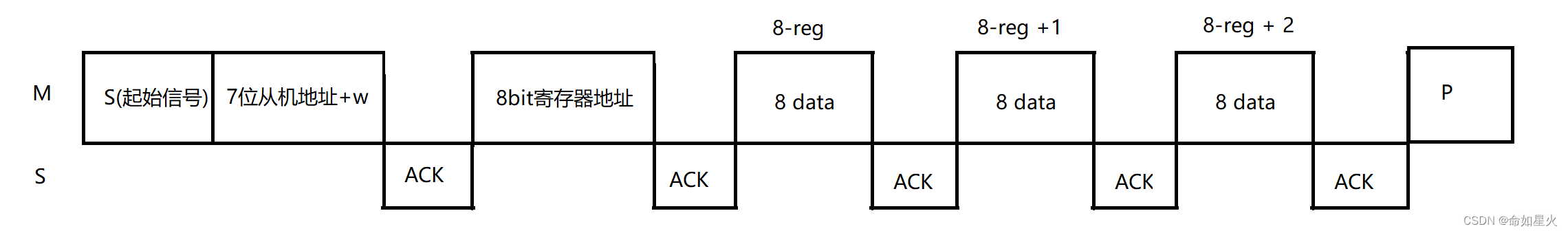

 ②、主机给从机发送多个连续字节

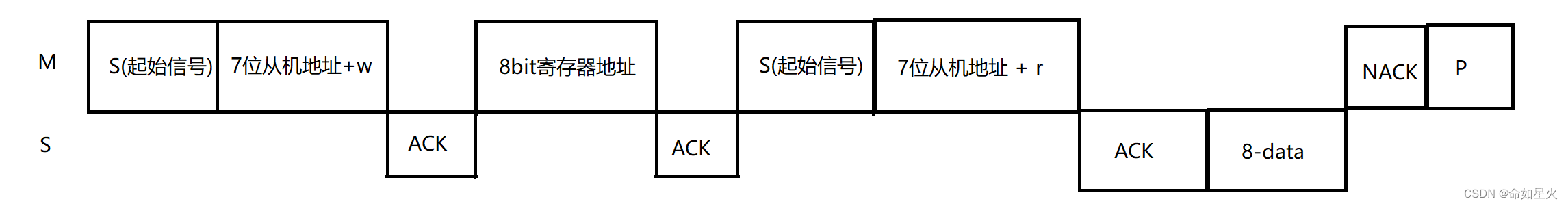

③、 从机给主机发送一个字节

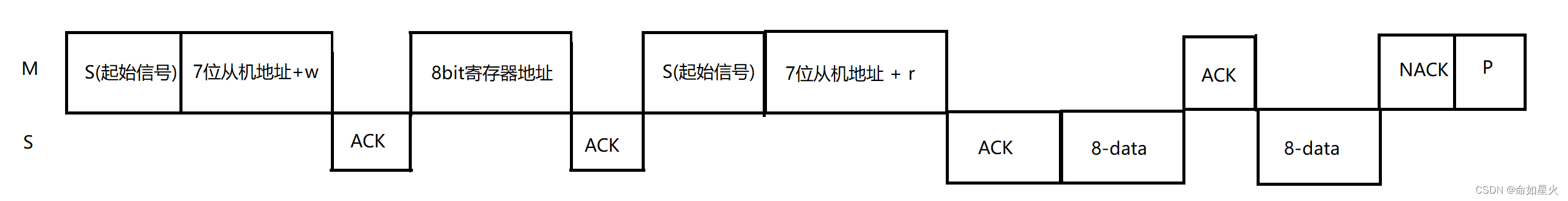

④、 从机给主机发送多个连续字节

 本次实验目的为：通过GPIO模拟IIC协议并读取温湿度芯片IIC协议经过公式转换后将结果打印到串口工具上。

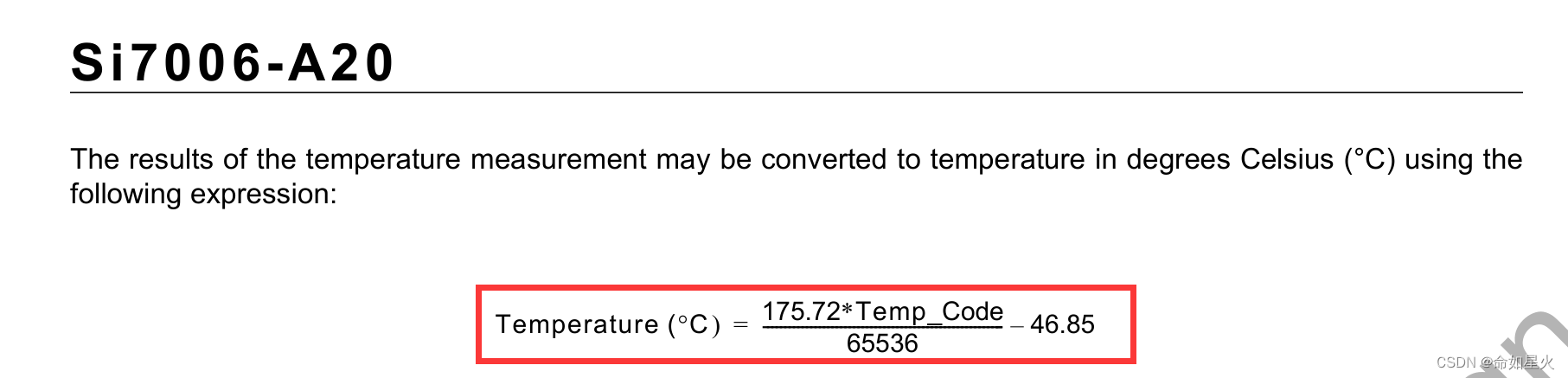

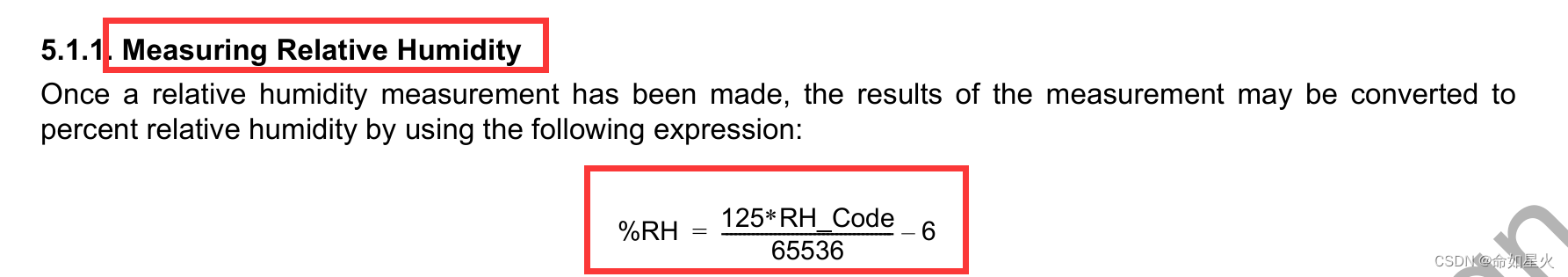

温湿度转换公式：



 代码实现

一、si7006.h——头文件的包络和功能函数的声明

#ifndef __SI7006_H__
#define __SI7006_H__

#include "iic.h"
#define        SI7006_SLAVE      0x40

void si7006_init(void);

short si7006_read_data(unsigned char slave_addr, unsigned char reg_addr);

#endif //__SI7006_H__

二、iic.h——头文件的包络和功能函数的声明以及基本功能的实现（例如：数据线、时钟线上的电平的高低变化和数据的读写）
