光伏储能一体化充电站：继电保护与智能运维的关键技术解析

随着电动汽车的普及和可再生能源的发展，光伏储能一体化电动汽车充电站逐渐成为未来能源系统的重要组成部分。这种充电站不仅能够为电动汽车提供充电服务，还能通过光伏发电和储能系统的协同运行，实现能源的高效利用和电网的稳定运行。然而，光伏储能一体化充电站的继电保护配置和运维管理面临诸多挑战，尤其是在多电源结构下的保护动作逻辑配合和可靠高效运维方面。

1. 充电站的基本结构与供电方式

电动汽车充电站通常属于三级负荷，可由一路10kV市电供电。充电站一般采用箱式变电站，由高压室、变压器室和低压室三个独立小室组成。这种结构设计不仅便于设备的安装和维护，还能有效提高供电的可靠性和安全性。

2. 直流充电桩的保护功能

直流充电桩的保护功能主要由其内部模块实现。根据《民用建筑电气设计标准》的要求，部分直流充电桩可以加装限流式保护器，以增强其过负荷和短路保护能力。这种保护器能够在电流异常时迅速切断电路，防止设备损坏和火灾事故的发生。

3. 交流充电桩的保护配置

交流充电桩通常配置电气防火限流式保护器，能够快速实现过负荷、短路保护和漏电保护。这种保护器在电流超过设定值时能够迅速动作，切断电源，确保充电桩和电动汽车的安全。

4. 光伏发电系统的保护配置

根据《光伏发电站接入电力系统的技术规定》，光伏发电系统在并网点需要设置防孤岛保护装置（如AM5SE-IS）。该装置在电网停电时能够迅速跳开光伏和储能并网断路器，防止孤岛运行向电网送电。此外，并网点还需要监测电能质量数据，并在主要回路配置低压保护装置（如ALP500），以实现速断、过流保护、过负荷保护和漏电保护等功能。

5. 10kV进线回路和变压器的保护配置

10kV进线回路和变压器分别配置线路保护装置和变压器保护装置。这些保护装置能够在电网故障或设备异常时迅速动作，切断故障电路，防止事故扩大，确保充电站的安全运行。

6. 电能质量监测与防逆流保护

根据《电能质量管理办法（暂行）》和《光伏发电站接入电力系统的技术规定》，分布式电源用户公共连接点需要配置电能质量在线监测装置（如APView500），以实时监测电能质量数据。对于自发自用、余电不上网的用户，还需要设置防逆流保护装置（如AM5SE-IS）或防逆流调节装置，以防止电能倒送电网，确保电网的安全运行。

7. 协调控制器的功能

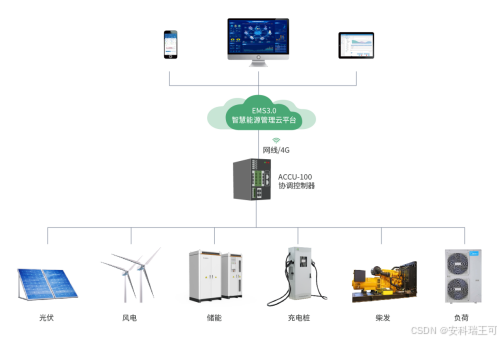

协调控制器（如ACCU-100）不仅具备智能网关数据采集、协议转换和存储等功能，还能够实现新能源的使用策略控制。通过协调控制器，充电站可以根据电网负荷、光伏发电量和储能状态，优化能源使用策略，提高能源利用效率。

8. 充电桩的多样化选择

安科瑞AEV200-DC240M分体式直流充电柜采用一柜四桩设计，能够满足不同场合的充电需求。此外，公司还提供各类直流充电桩以及7kW交流充电桩，为用户提供多样化的充电解决方案。

9. 智慧能源管理平台

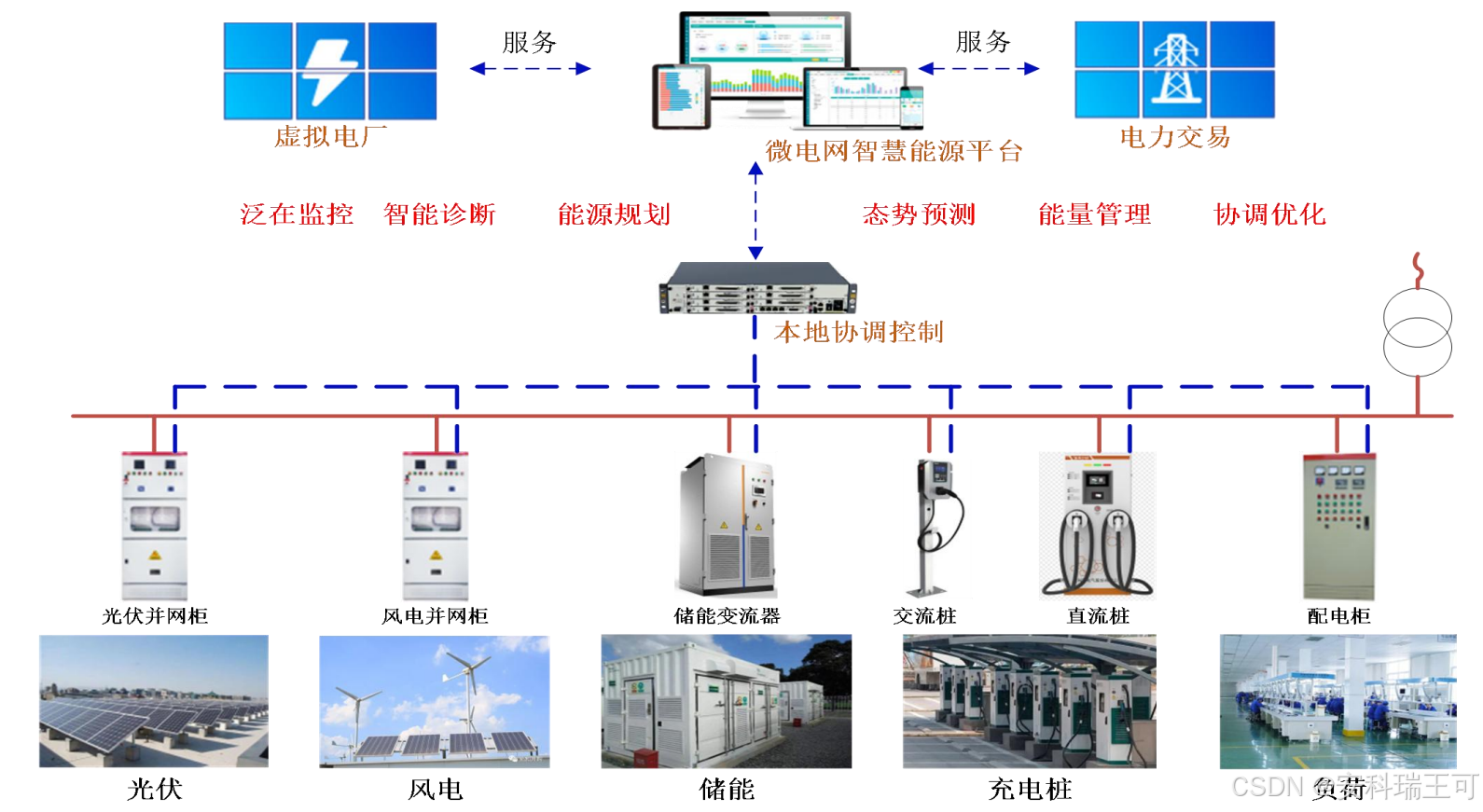

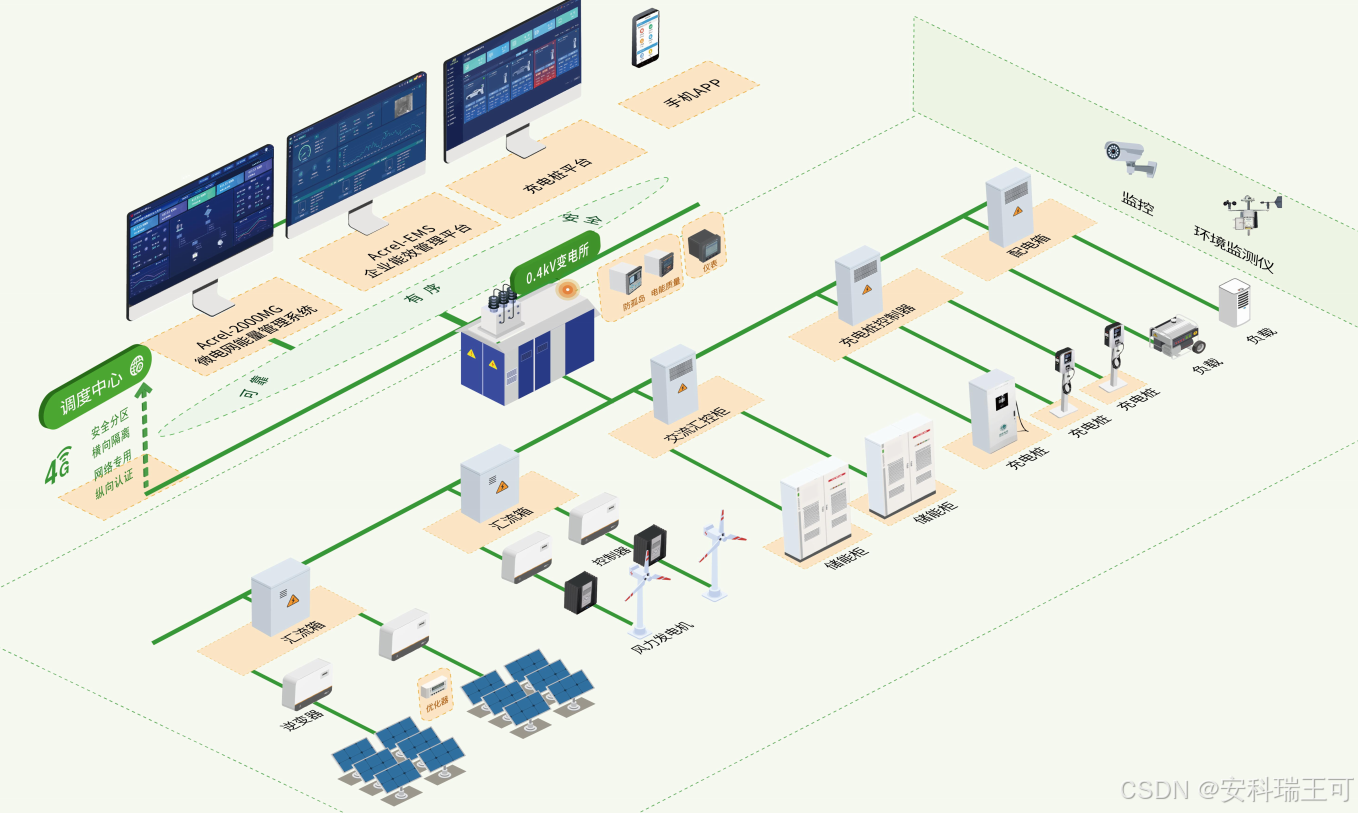

AcrelEMS智慧能源管理平台融合了电力监控、电能质量分析及治理、充电桩运营管理、分布式光伏监控和储能管理等功能。该平台能够帮助光储充一体化充电站提高供电可靠性，优化能源使用策略，就地消纳新能源发电，降低充电成本。通过实时监控和数据分析，平台能够及时发现和解决潜在问题，确保充电站的安全、稳定和高效运行。

结论

光伏储能一体化电动汽车充电站的继电保护配置和运维管理是一个复杂的系统工程，需要综合考虑光伏发电、储能充放电、充电桩及电网的协同运行特性。通过合理的保护配置和智能化的运维管理平台，充电站不仅能够提高供电可靠性和安全性，还能优化能源使用策略，降低运营成本，为电动汽车的普及和可再生能源的发展提供有力支持。
