AKH-0.66/I 20I型电流互感器规格说明书

于 2022-11-07 10:30:54 发布
阅读量158 收藏
点赞数
分类专栏： 说明书 文章标签： 规格说明书
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/acrelHN/article/details/127726538
版权
本文介绍了安科瑞华楠互感器的主要规格和技术参数，包括适用的电压范围为AC0.66kV，工作频率50-60Hz，使用的环境温度范围为-30℃~70℃，海拔高度不超过3000米等。此外，还强调了互感器使用时的重要注意事项。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

安科瑞 华楠

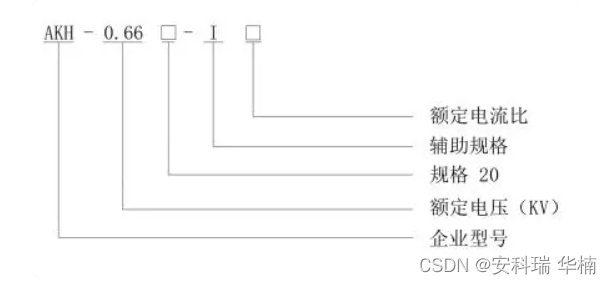

型号说明

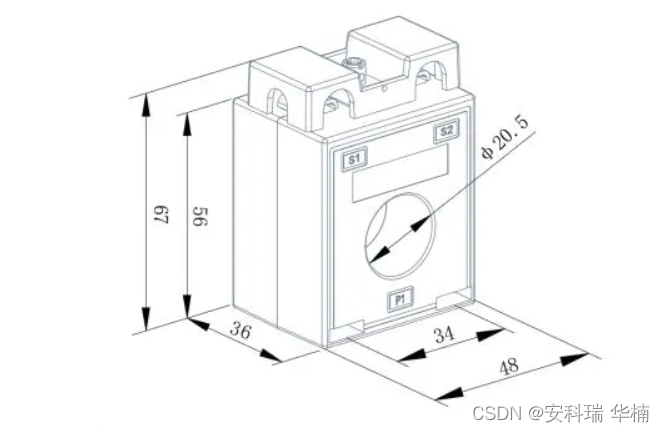

尺寸

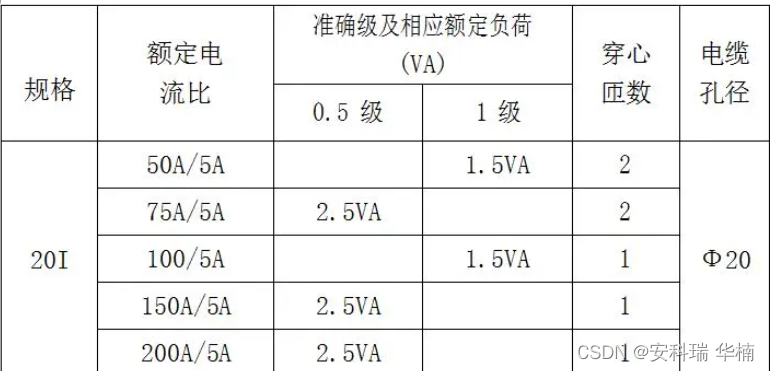

 参数



使用环境参数

电压AC0.66kV

频率 50-60Hz

温度-30℃~70℃

海拔≤3000m

工频耐压 3000V/1min 50Hz

无雨雪侵袭，无污染和强烈震动的地方

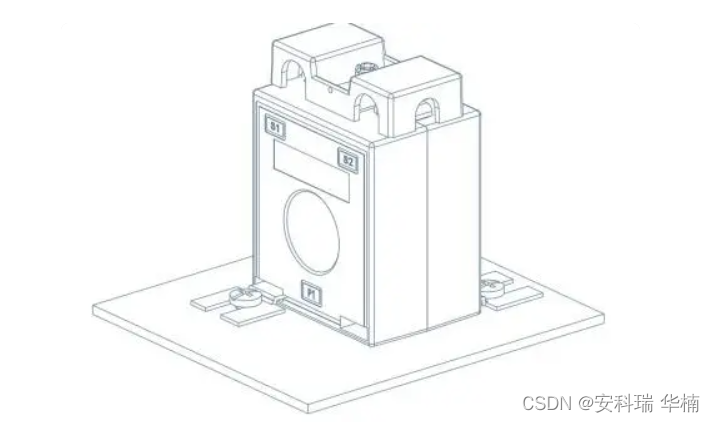

安装



 注意：互感器使用时不得二次开路，出线 S2 需要接地！
